木质结构手动触发式弹射装置结构设计

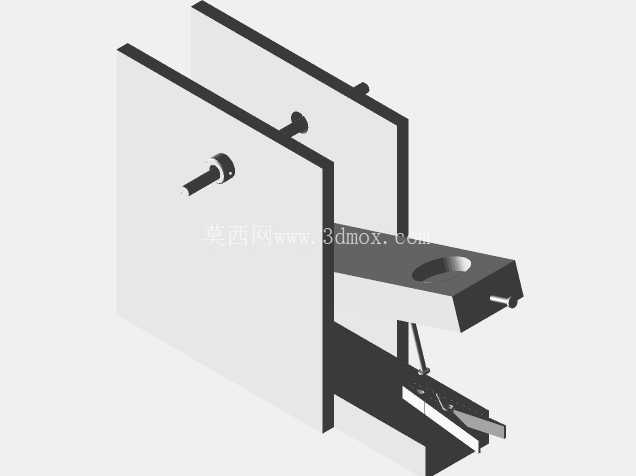

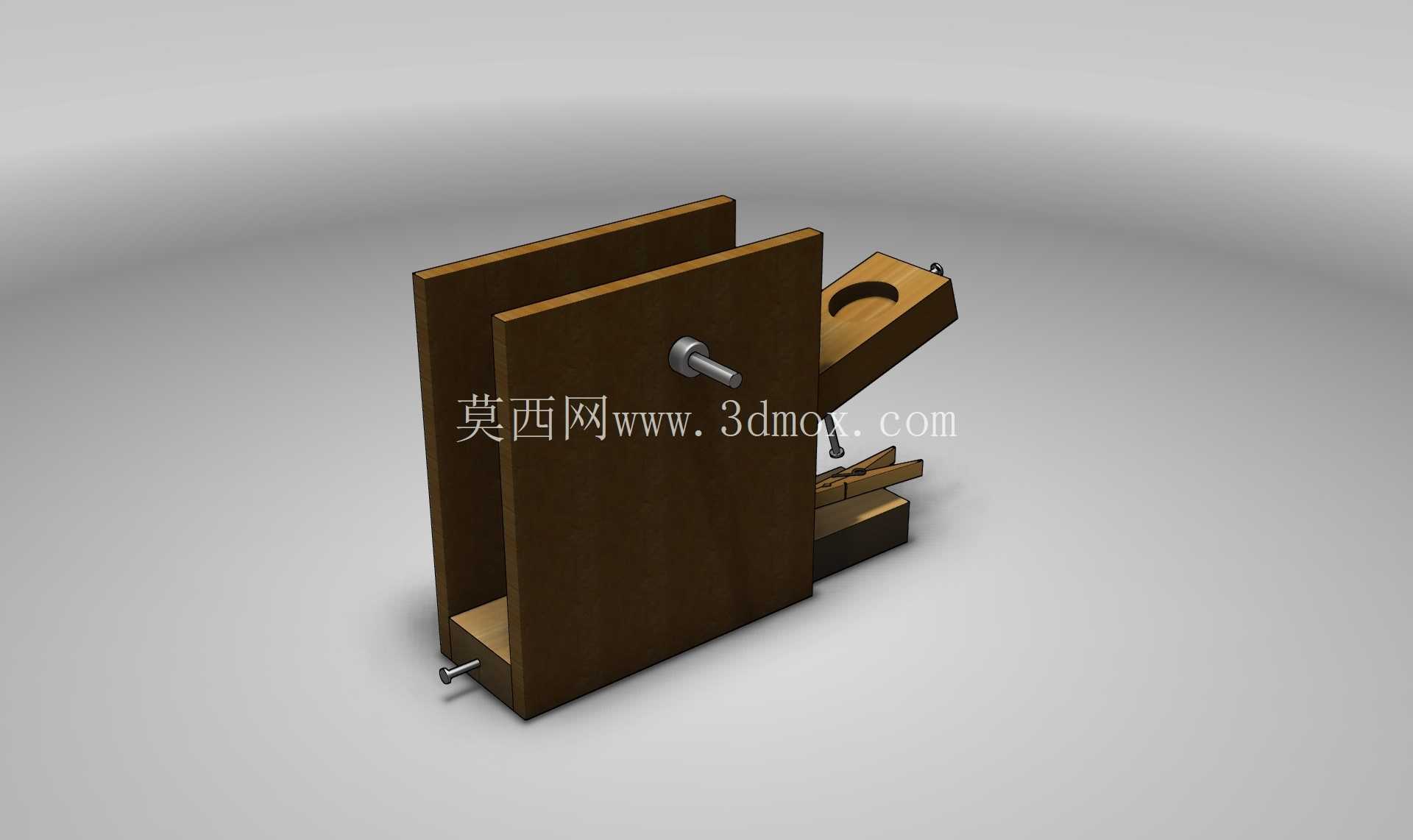

这套弹射装置采用层压木质板材作为主体承载结构，整体布局采用立式侧板夹持的框架形式，两块平行设置的竖向木质侧板通过底部定位销与中部金属轴件完成刚性连接，形成稳定的开放式安装腔体，为内部击发构件提供可靠的运动导向与支撑边界。从实际应用场景来看，这类小型弹射结构常被用于教学演示场景下的机械能转化实验、手工创客项目的功能验证，或是小型物料定点推送的简易工装载体，其结构逻辑完全复刻了经典杠杆触发式弹射机构的运动原理，没有冗余的装饰性构件，所有结构件都直接服务于力的传递与触发动作的实现。

从功能特性层面拆解，装置核心由击发摆臂、储能弹性件、触发锁止件、承载基座四个部分组成：倾斜设置的木质摆臂一端通过铰接轴固定在侧板上部，摆臂表面开设的弧形槽为弹性件的挂接提供了固定点位，弹性件的另一端挂接在侧板下部的固定销上，当摆臂被下压至待击发位置时，铰接在侧板中部的金属锁止销会在弹簧作用下卡入摆臂对应的限位槽内，完成储能状态的锁止；此时只需要按压锁止销尾部的按压端，锁止销退出限位槽，摆臂就会在弹性件的拉力作用下快速绕铰接轴回转，完成弹射动作。侧板中部伸出的金属轴件既是锁止机构的旋转轴，也承担了手动触发的按键功能，轴件与木质侧板之间采用间隙配合，表面做了光滑处理来降低触发时的摩擦阻力，保证触发动作的响应灵敏度。

设计思路上，这套结构优先考虑了加工便捷性与装配容错率，所有木质构件都采用平板切割工艺即可完成加工，不需要复杂的曲面铣削工序，金属构件全部采用标准销钉与弹簧件，不需要定制特殊五金件，非常适合手工制作场景下的快速搭建。两块竖向侧板的间距略大于内部摆臂的厚度，预留了0.5mm左右的运动间隙，既避免摆臂运动时出现卡滞，也不会因为间隙过大导致摆臂出现横向窜动，影响弹射方向的一致性。底部的木质垫块将整个装置垫高15mm左右，一方面为下部伸出的锁止销尾部预留了操作空间，另一方面也增大了装置与安装平面的接触面积，提升击发时的整体稳定性，不需要额外固定就可以避免后坐力导致的装置移位。

从安装边界来看，整个装置的外接安装面为底部矩形平面，长宽尺寸控制在120mm*80mm范围内，整体高度不超过150mm，占用的安装空间非常小，可以直接放置在普通工作台面使用，也可以通过底部预留的两个沉头孔采用螺丝固定在专用工装台面上。摆臂的最大回转角度为45度，弹射方向为斜向上45度，在摆臂的前端预留了通用的物料放置槽，可以适配直径10mm以内的球形弹射物或是重量不超过20g的小型块状物料，不需要额外定制适配接头。触发端的金属销伸出侧板表面8mm，按压行程为5mm，触发力度控制在15N左右，既不会因为误触导致意外击发，也不需要过大的按压力度就能完成触发动作。

结构细节上，所有木质构件的棱边都做了倒角处理，避免装配与使用过程中出现毛刺划手的问题，铰接位置的孔位都做了同轴度校验，保证摆臂旋转时没有偏摆，弹性件的挂接点位经过多次力臂校核，在弹性件拉伸长度不超过自身极限长度30%的前提下，能够提供足够的弹射初速，同时保证弹性件的使用寿命。锁止机构的卡接面做了10度的倾角设计，既可以保证锁止状态下不会因为弹性件的拉力出现自动脱锁，也能在触发时让锁止销顺畅滑出限位槽，不会出现卡锁故障。整套结构没有采用复杂的阻尼或是缓冲构件，完全依靠结构本身的几何限位来控制摆臂的最终停止位置，摆臂回转到最大角度时会被侧板上的限位块挡住，避免弹性件过拉伸，同时也能减少击发时的撞击噪音。
