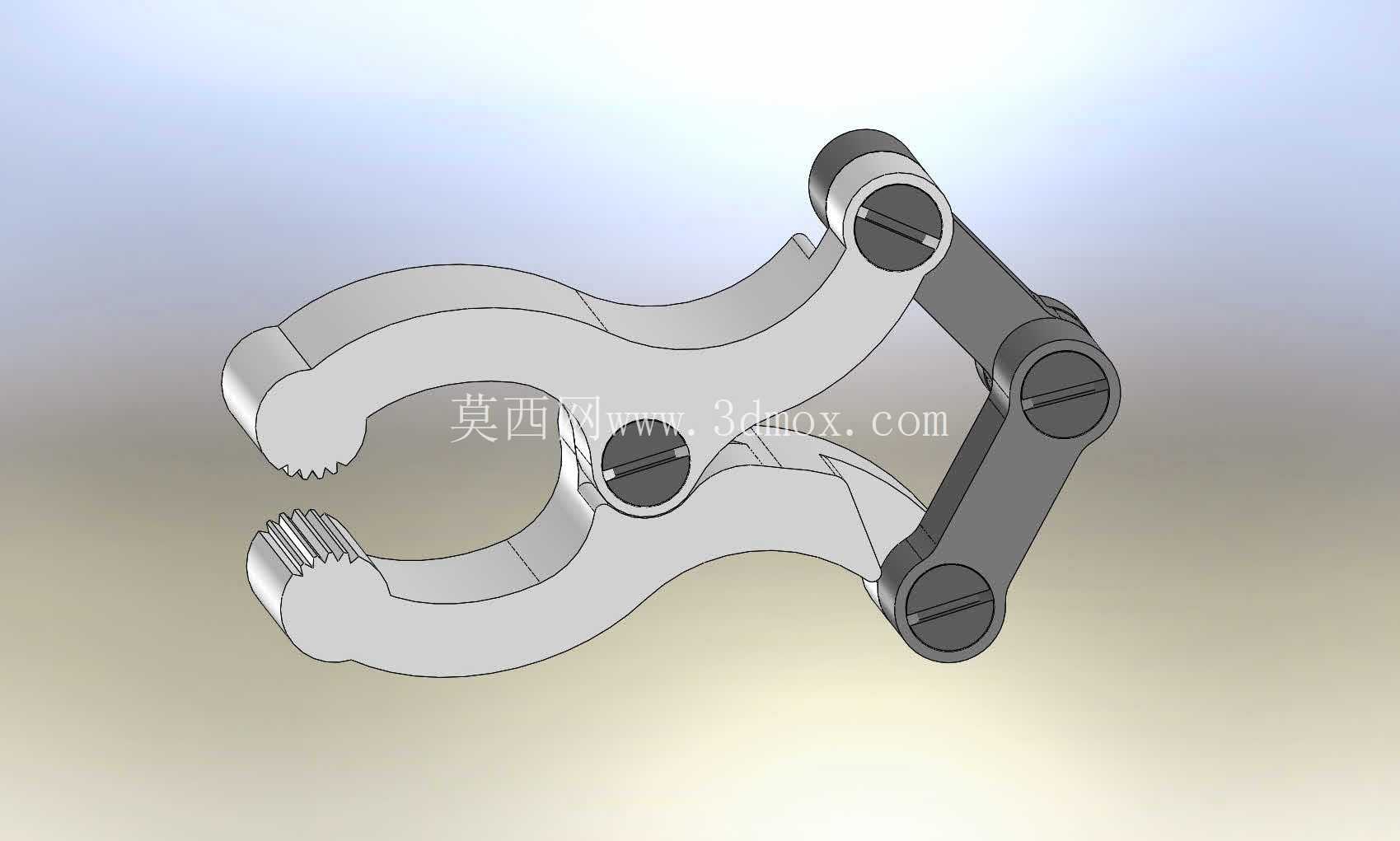

带铰接连杆的双夹爪螺丝锁紧卡扣结构

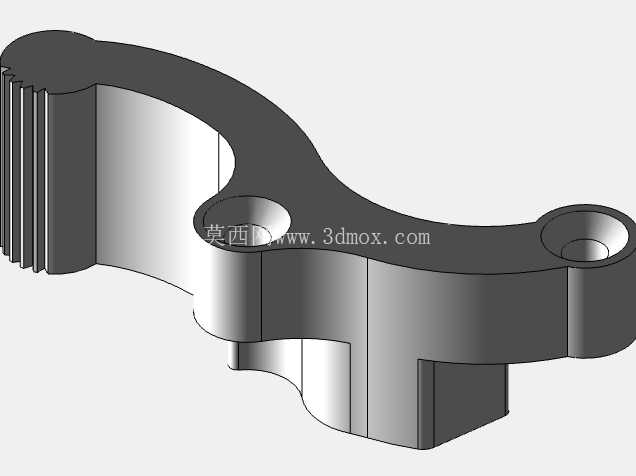

这款卡扣结构在日常设备运维、小型工装装夹场景里的适配性很强，不少做非标治具的工程师在设计快速装夹模块时，都会优先参考这类带铰接连杆的卡扣逻辑——它不需要额外配套复杂的锁紧执行件，纯靠机械结构的几何限位就能实现可靠夹持，在需要频繁开合的检修口盖板、小型线束束紧、薄壁管件临时固定的场景里，能大幅减少操作步骤，提升装拆效率。从结构功能上看，它的双夹爪内侧做了细密的齿形咬合面，这个细节设计是为了提升接触摩擦力，当卡扣处于锁紧状态时，齿面可以嵌入被夹持件的表层，避免受振动影响出现松脱滑移，哪怕是表面光滑的塑料管件、金属薄壁圆管，也能保证足够的夹持力不会打滑。夹爪的弧形轮廓是按照常见的圆形截面被夹持件做的曲率匹配，两个夹爪的开合角度通过中间的铰接销轴做限位，不会出现过度张开导致的结构塑性变形，同时铰接位置的销轴孔做了轻微的沉台设计，销轴装配后两端不会突出结构表面，避免安装后和周边零部件产生运动干涉。

设计思路上，这款卡扣没有采用传统的单臂弹性卡扣结构，而是额外增加了一段铰接连杆作为锁紧支撑，当卡扣扣合到位时，连杆和夹爪的铰接点会越过结构死点位置，形成稳定的力学自锁，这时候哪怕被夹持件存在一定的尺寸公差，或者受外力拉扯，卡扣也不会意外脱开，只有主动扳动连杆解锁，才能让夹爪张开，这种结构相比纯弹性卡扣的抗疲劳性能更好，不会因为反复开合出现弹性衰减导致锁紧力下降。整个结构的所有铰接位置都采用等直径的销轴连接，销轴和孔的配合选用间隙配合，既保证转动时没有卡滞，也不会因为配合间隙过大导致夹持时出现旷量。夹爪的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，避免应力集中，不管是采用机加工还是注塑工艺生产，都能减少成型缺陷，提升结构的整体强度。

从安装边界来看，这款卡扣的整体外轮廓没有突出的尖锐结构，锁紧状态下连杆会贴合在夹爪的侧方，整体占用的安装空间非常紧凑，不需要在安装位置预留太大的操作空间，哪怕是在设备内部狭窄的布线区域、小型电子设备的外壳固定位置，都能顺利布置。夹爪的开合行程覆盖了常规小直径管件和线束的尺寸范围，安装时只需要固定卡扣其中一个夹爪的基座端，另一个夹爪就可以绕铰接点转动完成开合动作，不需要额外配置导向结构。夹爪端部的齿形高度做了严格控制，咬合时不会过度损伤被夹持件的表面，对于表面有防护层的线束、喷塑处理的薄壁管件，也能在保证锁紧力的同时避免破坏表层防护。在实际使用中，这类卡扣可以反复开合使用，不需要更换易损件，相比一次性的扎带、卡箍，维护成本更低，在需要经常拆装维护的设备部位，能减少耗材的消耗，同时提升运维操作的效率。结构上所有的受力部位都做了加厚处理，锁紧时的应力会沿着夹爪的弧形轮廓均匀传递到铰接销轴上，不会出现局部应力过大导致的结构断裂，哪怕在有持续振动的设备上长期使用，也能保持稳定的锁紧性能。
