减压阀配套金属密封管塞结构设计

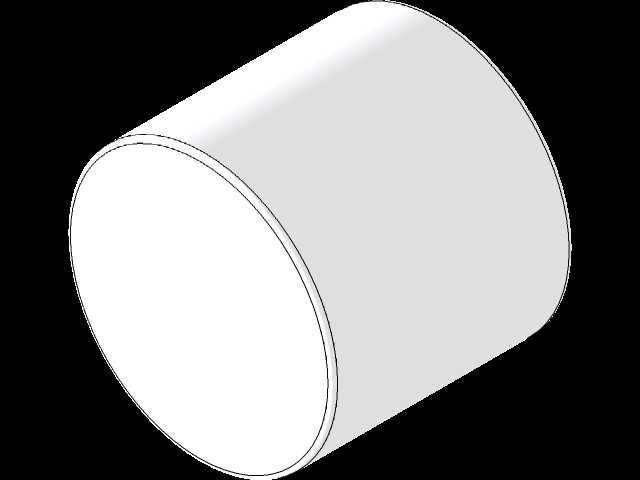

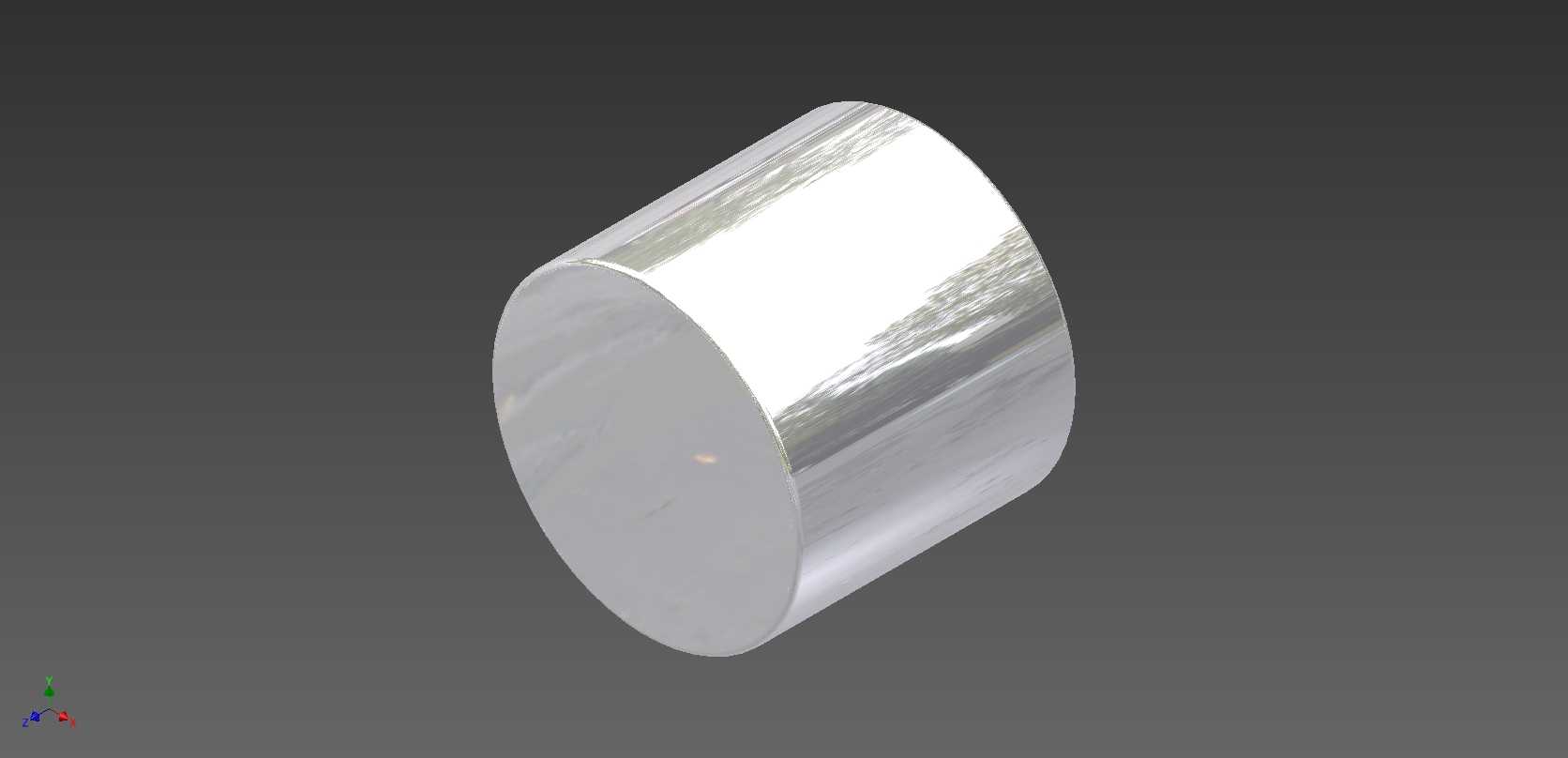

　　从实际应用场景来看，这类管塞主要适配中低压流体管路系统，在减压阀的装配环节，阀体加工过程中会预留部分工艺孔用于流道加工、压力测试，完成工序后就需要使用这类管塞完成永久封堵，避免管路输送流体时出现泄漏；在设备运维阶段，当减压阀的部分外接支路需要临时或者永久封闭时，也可选用对应尺寸的管塞完成封堵，不需要更换整个阀体，大幅降低运维成本。设计这类管塞时，首先要考虑的是密封面的平面度要求，与阀体安装孔接触的密封端面平面度公差需要控制在0.02mm以内，表面粗糙度达到Ra1.6以下，保证压装后端面能够与孔位台阶面完全贴合，避免出现微观缝隙导致的渗漏；圆柱外圆的尺寸公差需要根据安装孔的配合等级选择，若采用过盈压装的装配方式，外圆公差可选择p6级，保证压装后有足够的抱紧力，不会在管路压力波动时出现松动脱出；若采用端面密封加挡圈限位的装配方式，外圆公差可选择h8级，降低压装难度，同时依靠端面的密封垫片或者金属硬密封完成密封。在工业流体管路系统的搭建与运维环节，管塞作为管路末端、预留工艺口的核心封堵元件，其密封可靠性、结构适配性直接决定整套管路系统的压力稳定性，尤其在减压阀配套的管路支路中，这类元件的设计精度会直接影响减压阀的调压精度与压力保持能力。这款金属管塞采用实心圆柱式结构设计，整体为等直径圆柱构型，一端为平整的密封端面，另一端为完整的圆柱封闭面，没有额外的外凸扳拧结构，安装时可采用过盈压装或者端面顶紧的方式完成装配，适配减压阀阀体上的预留工艺孔、测压口封堵需求，也可用于液压、气动管路中不需要外接支路的预留接口封堵。

　　从安装边界来看，这款管塞的整体长度与外圆直径保持合理的长径比，压装时不会因为长径比过大出现倾斜卡滞，也不会因为长度过短导致密封面压合面积不足；安装时需要保证安装孔的端面与孔轴线垂直度在0.03mm以内，避免压装后管塞出现偏斜，导致局部密封压力不足出现泄漏。在实际选型使用时，需要根据管路的工作压力、流体介质特性选择对应材质的管塞，输送常规液压油、压缩空气的工况可选用普通碳钢镀锌材质，输送腐蚀性流体的工况可选用304或者316不锈钢材质，这款金属材质的管塞相比塑料堵头，能够承受更高的工作压力与温度范围，在-20℃到120℃的工作环境下都能保持稳定的密封性能，不会因为温度变化出现材质老化、收缩导致的密封失效。

　　在减压阀的实际运行过程中，管路内会存在一定的压力脉动，尤其是下游负载快速变化时，减压阀出口会出现短时的压力冲击，这就要求管塞与安装孔的结合面能够承受短时的压力峰值，不会因为冲击出现松动，这款实心结构的管塞整体刚性充足，没有薄壁结构，在压力冲击下不会出现结构变形，能够长期保持稳定的封堵效果。另外在三维建模过程中，这类零件的建模需要重点保证外圆与端面的垂直公差，建模时可先绘制端面的草图轮廓，再通过拉伸命令生成整体实体，不需要额外的倒角或者退刀槽结构，保证密封端面的完整性，若需要压装导向，可在圆柱外圆的压入端加工极小的导入倒角，倒角尺寸控制在0.2mm×45°，既能够方便压装时导入孔位，也不会影响密封面的有效接触面积。

　　在管路系统的装配工艺中，这类管塞的压装需要使用专用的压装工装，保证压装力沿管塞轴线方向均匀施加，避免侧向力导致管塞倾斜或者孔位变形，压装完成后需要进行保压测试，在1.5倍额定工作压力下保持5分钟，没有渗漏才算合格。相比带外螺纹的堵头，这款圆柱式管塞不需要在安装孔内加工内螺纹，能够简化阀体的加工工序，降低阀体的加工成本，同时也避免了螺纹配合处的泄漏风险，适合大批量生产的减压阀阀体工艺孔封堵使用。在实际的设备改造场景中，当需要对现有减压阀管路的支路进行封堵时，只需要将原有支路的接头拆除，测量安装孔的直径与深度，选用对应尺寸的管塞压装即可，不需要对阀体进行额外的攻丝或者焊接加工，改造效率高，且不会破坏阀体的原有结构强度。
