小型有刷直流电机爆炸结构设计方案

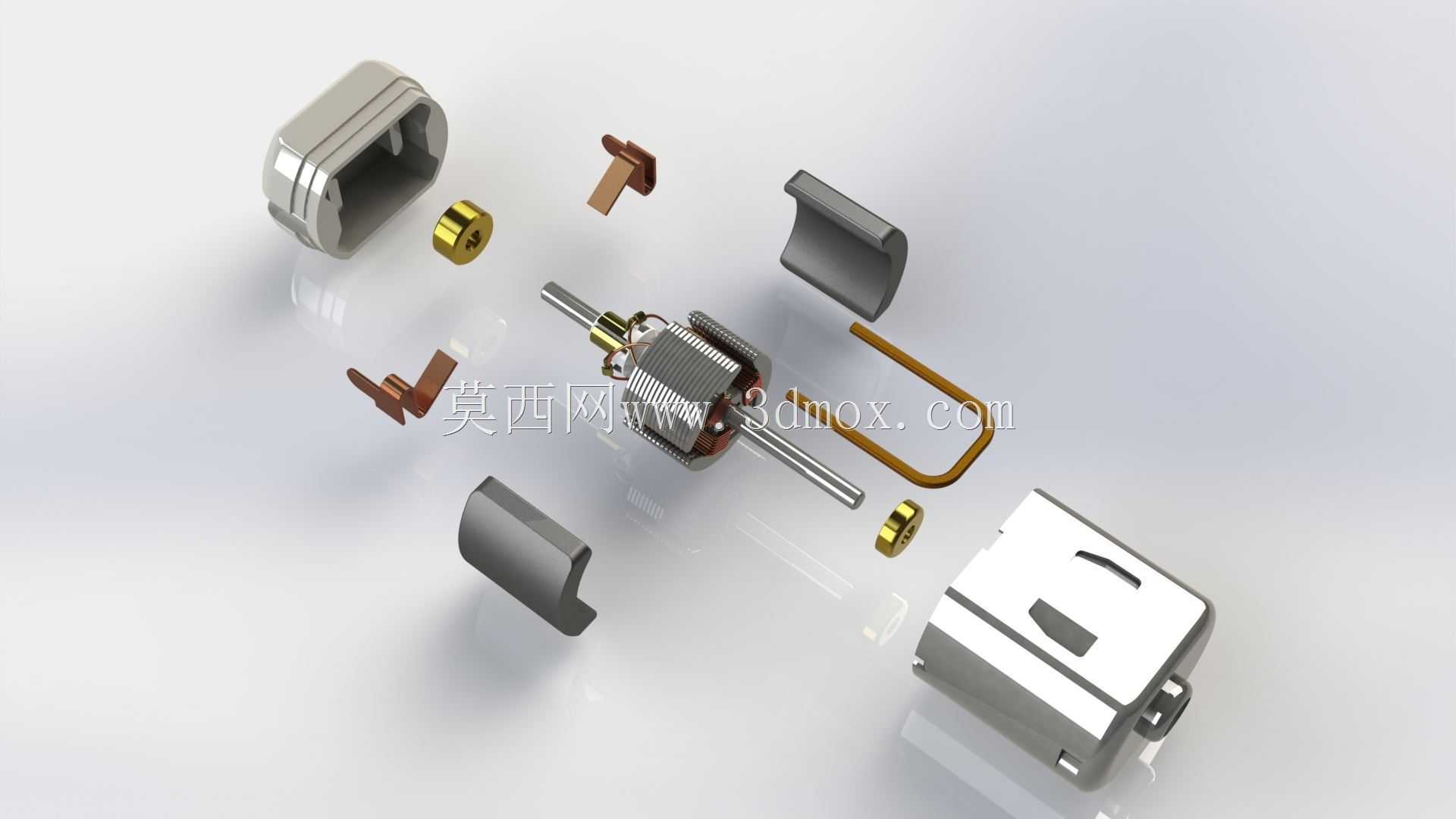

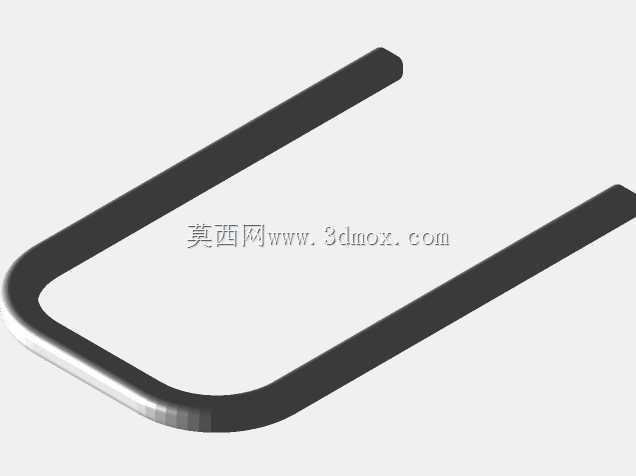

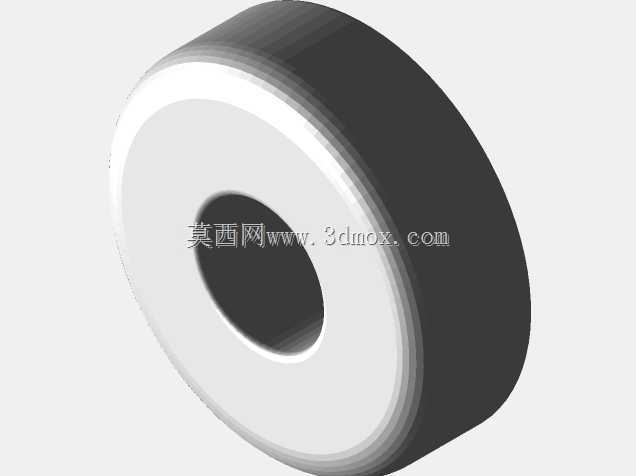

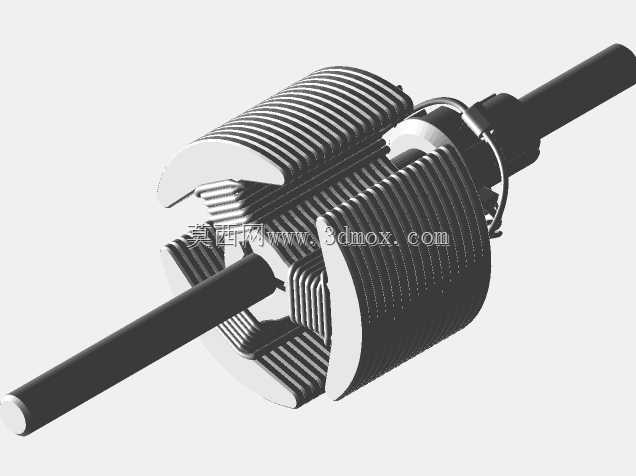

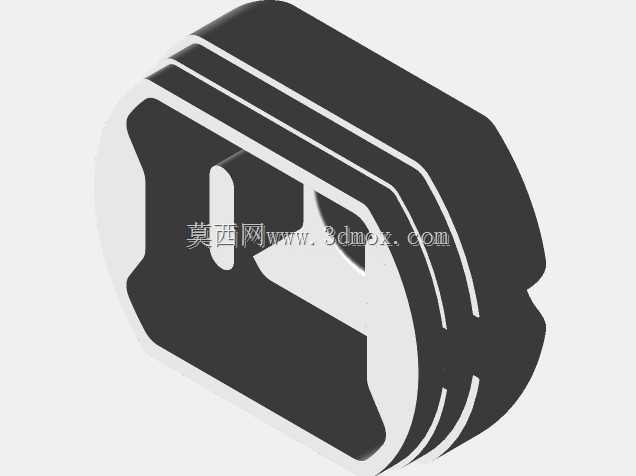

　　转子部分采用叠片式铁芯结构，绕线槽的排布经过优化，能够在有限的转子体积内最大化绕线空间，平衡低电压下的启动扭矩与额定转速的输出特性，转轴两端的含油轴承直接嵌装在端盖的定位孔内，轴承位的公差配合选取过渡配合区间，既保证转轴转动时的同轴度，也能避免过盈压装导致的轴承内圈变形，降低运行过程中的摩擦损耗与异响概率。换向器与电刷的接触结构设计在转子的非输出端，两个铜质电刷通过弹性导电片压接在换向器表面，导电片的弹力经过校核，既能保证不同转速下电刷与换向器的接触稳定性，减少电火花产生的概率，也能避免压力过大导致的换向器过度磨损，延长电机的连续运行寿命。在小型消费电子驱动、桌面级自动化执行机构、教学演示教具开发场景中，这类小功率有刷直流电机是应用覆盖度极高的动力输出部件，不同于大功率工业电机的厚重结构设计，该款电机的整体结构围绕紧凑安装、低噪运行、易拆解维护的核心需求展开设计。从爆炸视图的结构拆分来看，整体采用对称式筒状壳体布局，两端的冲压金属端盖通过卡扣配合实现与定子磁瓦的定位固定，无需额外螺丝锁附即可完成壳体的基础装配，这种设计既压缩了整机的径向尺寸，也能在批量生产时大幅提升装配效率，适配流水线快速压装的生产工艺。

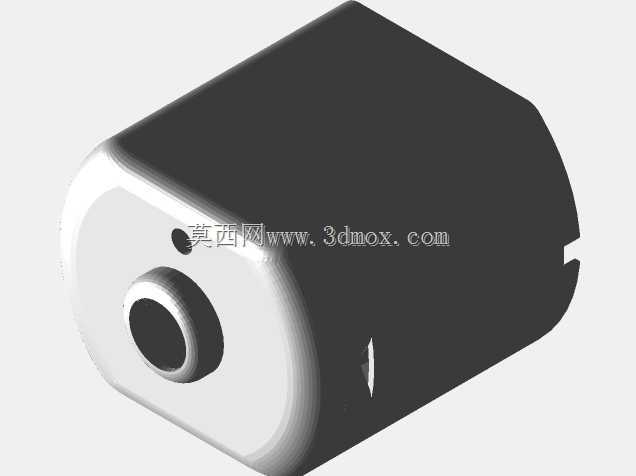

　　定子部分的两块弧形磁瓦直接贴合在金属机壳内壁，依靠磁钢自身的磁吸力与机壳的限位结构完成固定，无需额外粘接剂辅助，这种结构在后期维护时可快速拆解更换磁瓦，降低维修成本。输出轴的轴伸端预留了标准的D型切面，能够直接与齿轮、带轮、偏心轮等传动件配合，无需额外加工轴连接结构，适配多数小型传动机构的安装需求。从安装边界来看，整机的径向最大尺寸不超过30mm，轴向总长度控制在50mm以内，端盖上预留的两个安装凸耳带有标准通孔，可通过M2螺丝直接固定在设备的安装基板上，安装孔的中心距经过标准化设计，能够兼容市面多数同规格小型直流电机的安装位，方便设备迭代时的动力部件替换。

　　在实际选型应用中，这类电机常被用于小型电动玩具的动力输出、智能门锁的锁舌驱动、桌面3D打印机的送料机构动力、小型水泵的叶轮驱动等场景，设计过程中针对不同场景的负载特性，可通过调整转子绕线的线径与匝数，匹配不同的额定电压与扭矩输出特性，比如用于高转速低负载的风扇驱动时，可采用细线多匝的绕线方案提升额定转速，用于低转速大扭矩的门锁驱动时，可采用粗线少匝的绕线方案提升启动扭矩。壳体的金属材质既能够起到电磁屏蔽的作用，避免电机运行时的电磁干扰影响设备内的控制电路，也具备足够的结构强度，在设备受到轻微磕碰时不会出现壳体变形导致的转子卡滞问题。

　　拆解结构中可以看到，所有内部部件均采用无胶化装配设计，各部件之间依靠结构卡扣、过盈定位、弹性压接的方式完成固定，在进行结构教学、原理演示时，可快速完成整机的拆解与复装，清晰展示直流电机从电能输入到机械能输出的完整结构逻辑，帮助初学者快速理解有刷直流电机的工作原理。在建模过程中，所有部件的配合公差均按照小型冲压件、机加工件的常规工艺公差设定，比如机壳的内径公差取H7，磁瓦的外径公差取h6，端盖与机壳的配合面取间隙0.02mm的过渡配合，既满足实际生产的工艺可行性，也能保证虚拟装配时的干涉检查结果与实际装配状态一致，可直接用于后续的工程图导出、生产工艺指导或者3D打印样机验证。
