V型槽适配扭转式圆形线缆固定结构

在工业设备布线、3D打印设备走线、小型电控柜内部理线场景中，经常会遇到带V型安装槽的铝型材框架结构，这类框架上的线缆固定如果采用常规扎带、螺丝固定座，不仅需要额外在型材上打孔攻丝，还会破坏型材表面的阳极氧化层，长期使用后容易出现螺丝滑牙、固定座移位的问题，尤其是在设备存在小幅振动的工况下，传统固定方式的线缆磨损、松脱风险会进一步提升。这款扭转式圆形线缆固定结构，就是专门针对标准V型安装槽开发的免紧固件固定方案，完全不需要搭配螺母、螺栓或者自攻螺丝，仅靠结构本身的扭转卡接就能完成安装，大幅降低现场布线的装配工时。

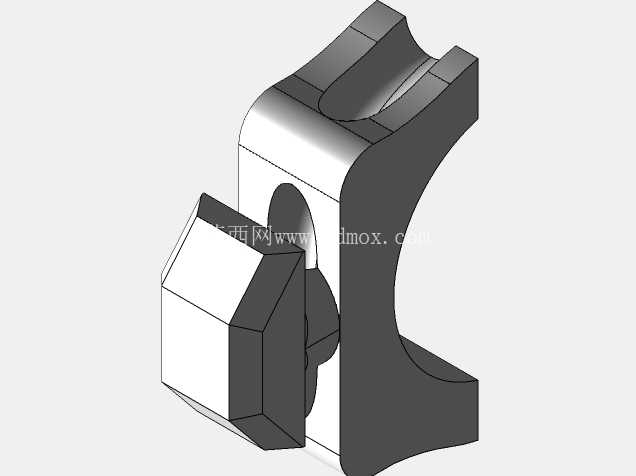

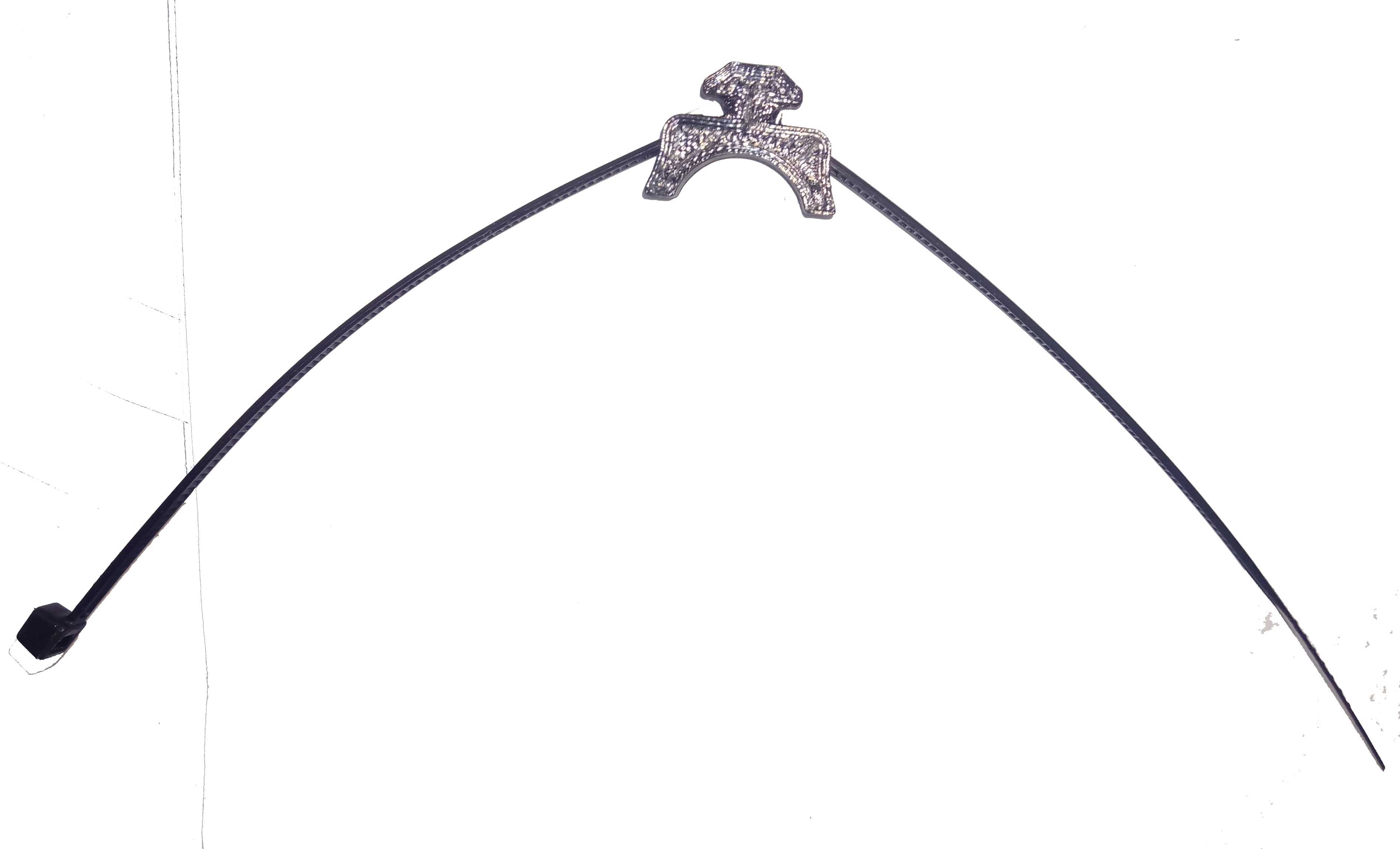

从结构设计逻辑来看，固定件整体采用对称式的卡接基座加弧形线缆承托槽结构，基座部分的外形完全匹配V型槽的内部轮廓，安装时只需要将基座对准V型槽的开口位置，顺着槽道推入到需要固定的点位，之后将固定件整体扭转90度，基座两侧的凸缘就会完全卡入V型槽的内部倒扣位置，形成轴向和径向的双向限位，不会沿着槽道滑动，也不会从槽口脱出。承托线缆的弧形槽采用半圆开口设计，槽体内径适配常规的小直径圆形线缆，卡入线缆后依靠结构本身的轻微弹性形变抱紧线缆外层，既可以限制线缆的轴向窜动，又不会过度挤压线缆外层绝缘皮，避免长期夹持造成的绝缘层破损。

从安装边界尺寸来看，固定件的基座宽度完全适配市面上通用的4系列工业铝型材V型槽尺寸，推入槽道时不需要额外扩槽，扭转后的基座最大外轮廓不会超出铝型材的表面平面，不会和型材上安装的其他面板、零部件产生干涉。线缆承托部分的突出高度控制在合理范围内，多根线缆并排固定时，相邻固定件之间不会出现位置冲突，布线完成后整体走线整齐，不会出现线缆杂乱堆叠的情况。固定件的整体壁厚经过结构优化，在保证卡接强度足够的前提下，尽可能减少材料占用，采用铝材质加工时整体重量极轻，不会给铝型材框架增加额外的负载，同时铝材质本身的抗腐蚀性能优秀，在常规车间温湿度环境下不会出现锈蚀问题，长期使用不需要额外维护。

在实际使用场景中，这类固定件除了适配工业铝型材框架之外，也可以用在其他带有同尺寸V型槽的设备机架、走线架上，固定的线缆类型涵盖常规的控制信号线、低压电源线、传感器连接线等小直径圆形线缆，相比传统的螺丝固定线卡，安装效率可以提升60%以上，后期如果需要调整线缆位置，只需要反向扭转90度就可以将固定件从槽道中取出，重新调整位置后再次扭转卡接即可，不会在型材表面留下任何安装痕迹，也不会破坏原有结构的完整性。在3D打印设备的走线场景中，这类固定件可以很好地固定运动部件的随行线缆，避免线缆随运动部件反复弯折时出现移位，减少线缆和设备框架之间的摩擦，延长线缆的使用寿命；在小型桌面自动化设备的布线中，免螺丝的安装方式可以避免螺丝掉落造成的设备内部短路风险，装配过程更加安全可靠。

结构设计上还特意做了边缘倒角处理，所有和线缆接触的位置、和V型槽接触的位置都做了圆角过渡，没有尖锐的毛刺棱角，安装过程中不会划伤操作人员的手部，也不会割伤线缆的绝缘层。卡接基座的扭转接触面做了细微的防滑纹理处理，扭转到位后会有轻微的阻尼反馈，操作人员可以明确感知到安装是否到位，不需要额外做安装校验，降低装配失误的概率。整个结构没有多余的活动零部件，不存在长期使用后零部件松脱掉落的风险，整体可靠性远高于组合式的线缆固定配件。
