Ultimaker打印头弹簧片替换结构设计

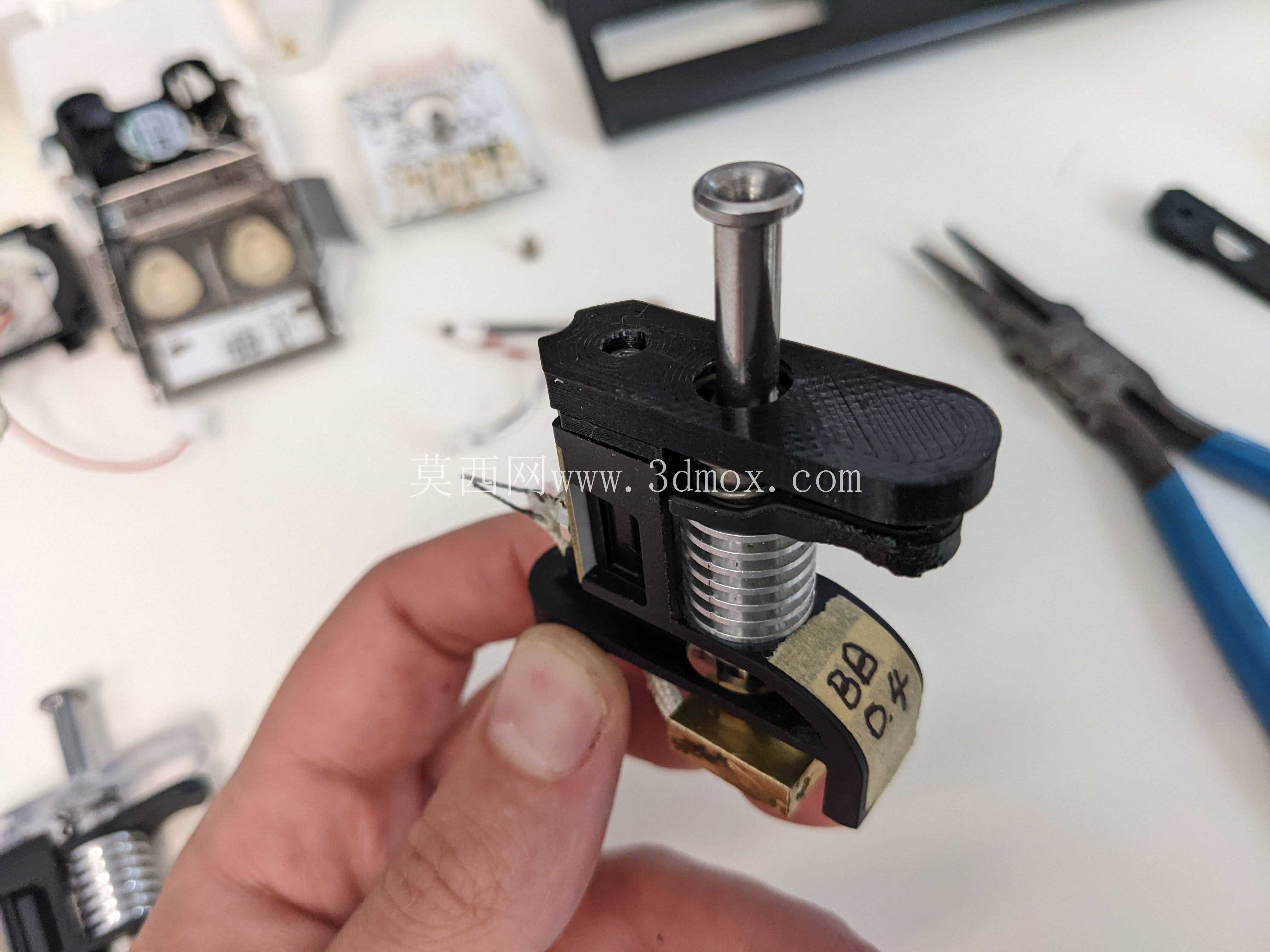

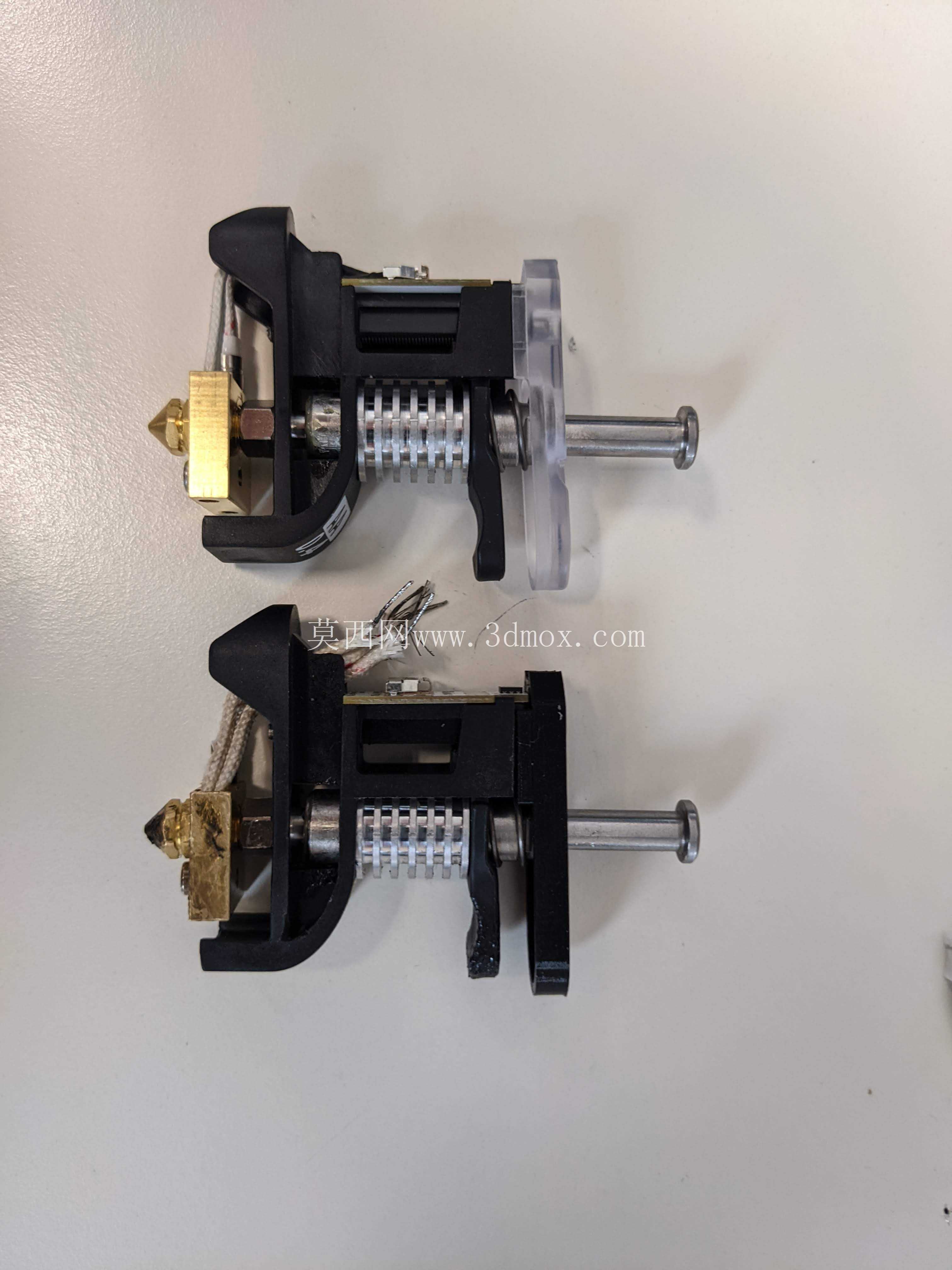

　　桌面级FDM3D打印机在长时间连续作业、耗材回抽参数设置不当或是使用低熔点易碳化耗材时，挤出端进料通道极易出现耗材熔融堆积堵塞的故障，不少操作人员在清理堵塞的黑色碳化耗材时，会因为加热温度控制不当、硬质工具剐蹭，导致打印头前端用于压紧耗材、提供进料阻尼的透明弹簧片受热熔化或是出现结构性破损，直接造成进料打滑、耗材挤出量不足、打印层厚不均甚至完全无法进料的问题，直接更换整套打印头总成成本较高，且拆装流程涉及加热棒、热敏电阻接线调整，对日常运维的操作人员来说门槛不低。这款替换件的设计完全匹配Ultimaker系列S3、S5机型打印头的安装边界，整体外形完全复刻原厂弹簧片的安装卡位，不需要对原有打印头结构做任何二次打磨、打孔或是粘接处理，只需要将熔化破损的原厂弹簧片残留部分清理干净，对准打印头基座上的定位卡槽推入即可完成安装，整个替换过程不需要拆解打印头的加热组件、散热鳍片或是进料齿轮组，日常运维时只需要掀开打印头前端的快拆压盖就能完成更换，大幅降低了故障排查和零件替换的时间成本。

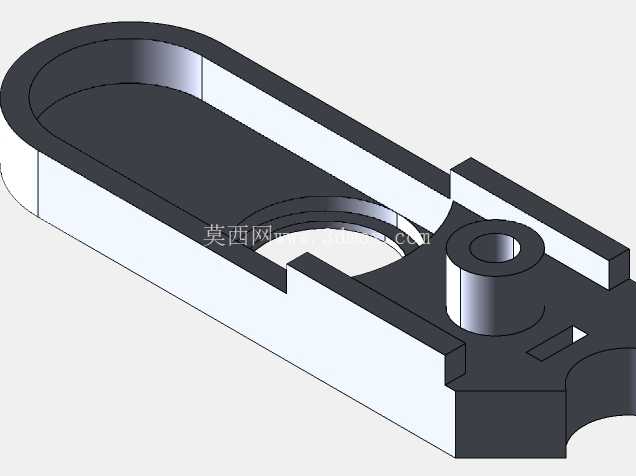

　　从结构设计逻辑来看，这款替换件完全沿用了原厂弹簧片的弹性压紧角度，在与耗材接触的压紧面做了和原厂件一致的微弧面处理，保证耗材进料过程中受力均匀，不会出现偏磨导致的耗材直径变形，进而影响挤出精度；零件的厚度控制完全匹配原有安装槽的间隙尺寸，安装后不会出现压盖扣合不严、进料齿轮咬合深度不足的问题，同时针对3D打印成型的工艺特点，对零件的薄壁弹性区域做了0.2mm的厚度补偿，避免FDM成型时薄壁区域出现填充不足、弹性失效的问题，使用常规PLA、PETG耗材就能直接打印成型，不需要特殊的工程材料支撑，打印时不需要添加支撑结构，摆放时将安装卡位平面贴紧打印平台即可，成型后只需要简单去除层纹毛刺就能直接装机使用。

　　在实际应用场景中，这类替换件主要面向桌面级3D打印工坊、创客空间、院校3D打印实训实验室这类设备使用频率高、操作人员水平参差不齐的场景，这类场景下设备堵头故障出现频率高，运维人员不需要储备昂贵的原厂打印头备件，只需要常备这类易损件的打印成品，甚至可以在设备出现故障时现场快速打印替换件，大幅缩短设备停机时间；同时零件的安装边界完全适配原有结构，不会改变打印头的整体外形尺寸，不需要重新调平打印平台、调整Z轴 offset参数，替换完成后就能直接恢复打印作业，不会因为零件尺寸偏差导致打印头刮蹭平台、首层打印失败的问题。从结构强度角度考量，设计时针对弹簧片的受力弯折区域做了圆角过渡处理，避免长期反复开合压盖导致的应力断裂，压紧面的粗糙度控制在Ra3.2以内，减少耗材进料过程中的阻力，不会出现耗材刮屑堆积在进料通道内造成二次堵塞的问题；零件整体重量和原厂透明弹簧片几乎一致，不会增加打印头运动组件的额外负载，不会影响打印头高速运动时的定位精度，也不会因为额外重量导致X轴皮带负载加大出现长期使用后的拉伸松弛问题。

　　在实际装机测试中，这款替换件能够适配1.75mm直径的常规PLA、ABS、PETG、TPU等各类常用FDM耗材，压紧力和原厂件保持一致，既不会因为压力过大导致耗材进料阻力过大出现步进电机丢步，也不会因为压力不足导致耗材回抽时出现缝隙、打印模型漏料拉丝的问题，完全能够满足日常打印作业的使用需求，对于经常处理设备堵头故障的运维人员来说，这类针对原厂易损件的替换设计，能够大幅降低设备的运维成本，减少因为小零件损坏导致整套核心部件报废的浪费。
