订书机零件冲压成型工装结构设计

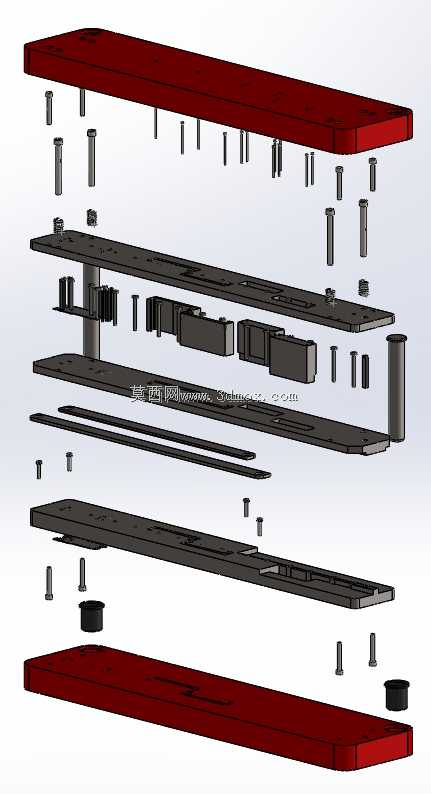

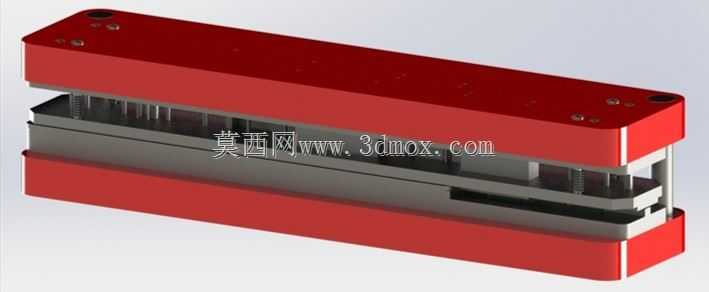

　　这套冲压工装主要面向小型五金文具零件的批量冲压加工场景，针对订书机核心金属零件的成型工序开发，适配常规开式可倾压力机的安装接口，可直接装夹在普通冲压设备台面上完成单工序或连续冲压作业。工装整体采用上下模对合的经典板件叠装结构，上下模座选用高强度调质钢板加工，保证长期冲压作业下的刚性与抗变形能力，模座边缘预留的安装槽与定位销孔，可适配不同吨位压力机的T型槽装夹尺寸，无需额外加工过渡连接板即可完成安装。从功能设计来看，该工装集成了冲裁、压型两道核心工序的成型结构，冲头部分采用分段式快换设计，针对订书机零件的薄料特性，冲裁刃口做了小角度斜刃处理，降低冲裁力的同时减少板材冲裁断面的毛刺，压型型腔严格匹配订书机零件的弯折弧度与尺寸公差，

　　合模时通过内置的导柱导套结构保证上下模的对合精度，避免合模错位导致的零件成型缺陷。设计过程中重点考虑了薄料冲压的卸料可靠性，上下模之间设置了弹性卸料板，冲压完成后可及时将带料从冲头表面脱离，避免带料粘附冲头影响连续送料，同时在模座内部预留了废料滑落通道，冲裁产生的边角废料可直接沿通道滑落至设备下方的废料收集区，无需人工频繁清理模面。工装的闭合高度、开模行程均匹配常规小吨位压力机的参数范围，模座整体外形为长条形矩形结构，安装时可根据送料方向调整装夹角度，适配手动送料与自动送料架的对接需求，针对订书机零件的小尺寸特点，成型型腔周边做了防误送定位结构，带料送进时可通过侧边定位销快速定位，保证每一次冲压的送料步距一致，

　　降低批量生产时的尺寸不良率。整套工装的结构设计兼顾了教学演示与实际小批量生产的双重需求，各零部件的装配关系清晰，没有复杂的非标定制结构，易损的冲头、刃口件均可快速拆卸更换，日常维护时只需定期检查导柱润滑情况与刃口磨损量即可，无需复杂的拆装调试流程，对于小型五金加工企业的小批量零件生产，或是机械相关专业的冲压模具教学演示都有较强的适配性。
