方程式赛车转向柱支撑壳体结构设计

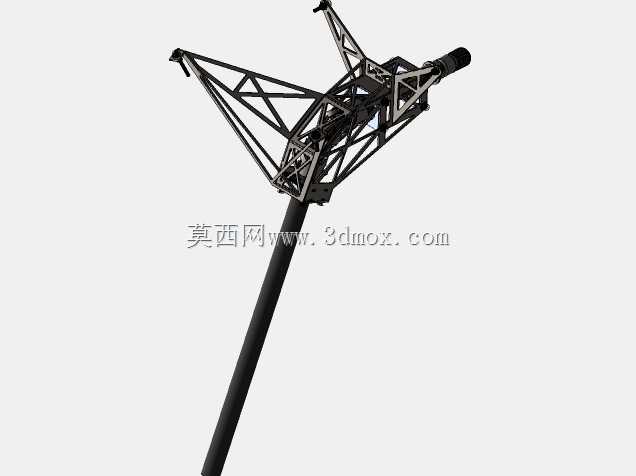

　　该结构应用于大学生方程式赛车的驾驶舱前端区域，承担转向系统安装承载、驾驶舱前部受力传导的核心作用，是赛车转向模块与车架前部连接的关键承载构件。从实际装车场景来看，该部件上端需要匹配方向盘安装基座、转向轴万向节的安装点位，下端与车架前舱的主环斜撑、前隔板安装梁刚性连接，同时还要预留转向线束、仪表固定件的安装空间，避免转向全行程中出现运动干涉。设计阶段优先考虑了赛事规则中的驾驶舱侵入防护要求，主体采用空间桁架式镂空结构，在保证整体扭转刚度的前提下尽可能降低结构自重，所有管材衔接节点均做了应力集中优化，避免极限转向工况、赛道颠簸冲击下出现节点开裂问题。结构的安装边界完全匹配钢管车架的管径参数，各连接耳片的孔位同轴度公差控制在0.

　　1mm以内，保证转向轴安装后无卡滞、转动顺滑。功能层面，该壳体除了承载转向柱的固定载荷外，还整合了前部传感器安装支架、离合刹车踏板上支座的安装点位，将前舱多个零散安装点集成到同一构件上，减少了单独支架带来的额外重量，同时提升了前舱装配的同轴度精度。设计过程中针对转向全行程的运动包络做了反复校核，壳体内部的镂空空间完全覆盖转向轴上下调节、万向节摆动的全部范围，内壁与运动部件的最小安全间隙预留了8mm，避免赛车行驶振动中出现部件剐蹭。结构的外形轮廓完全贴合驾驶舱前部的空气动力学内表面，不会突出到驾驶舱护板的安装边界外，各管材的壁厚选择经过多轮工况仿真验证，在正面碰撞、转向侧向力加载、制动点头载荷三种极限工况下，最大变形量控制在0.3mm以内，满足赛事的结构强度要求。安装点位的设计充分考虑了赛事中的快速拆装需求，所有连接螺栓均采用统一规格，预留了足够的扳手操作空间，不需要额外拆卸周边部件即可完成转向柱的整体拆装维护。
