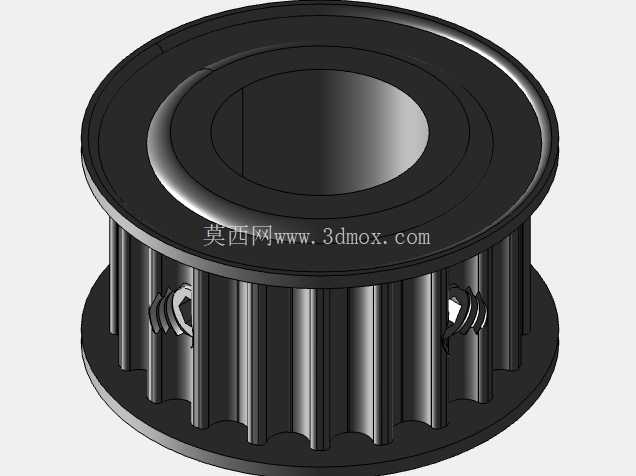

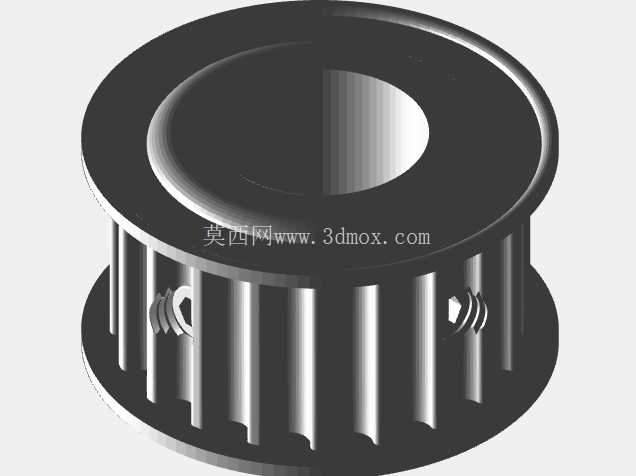

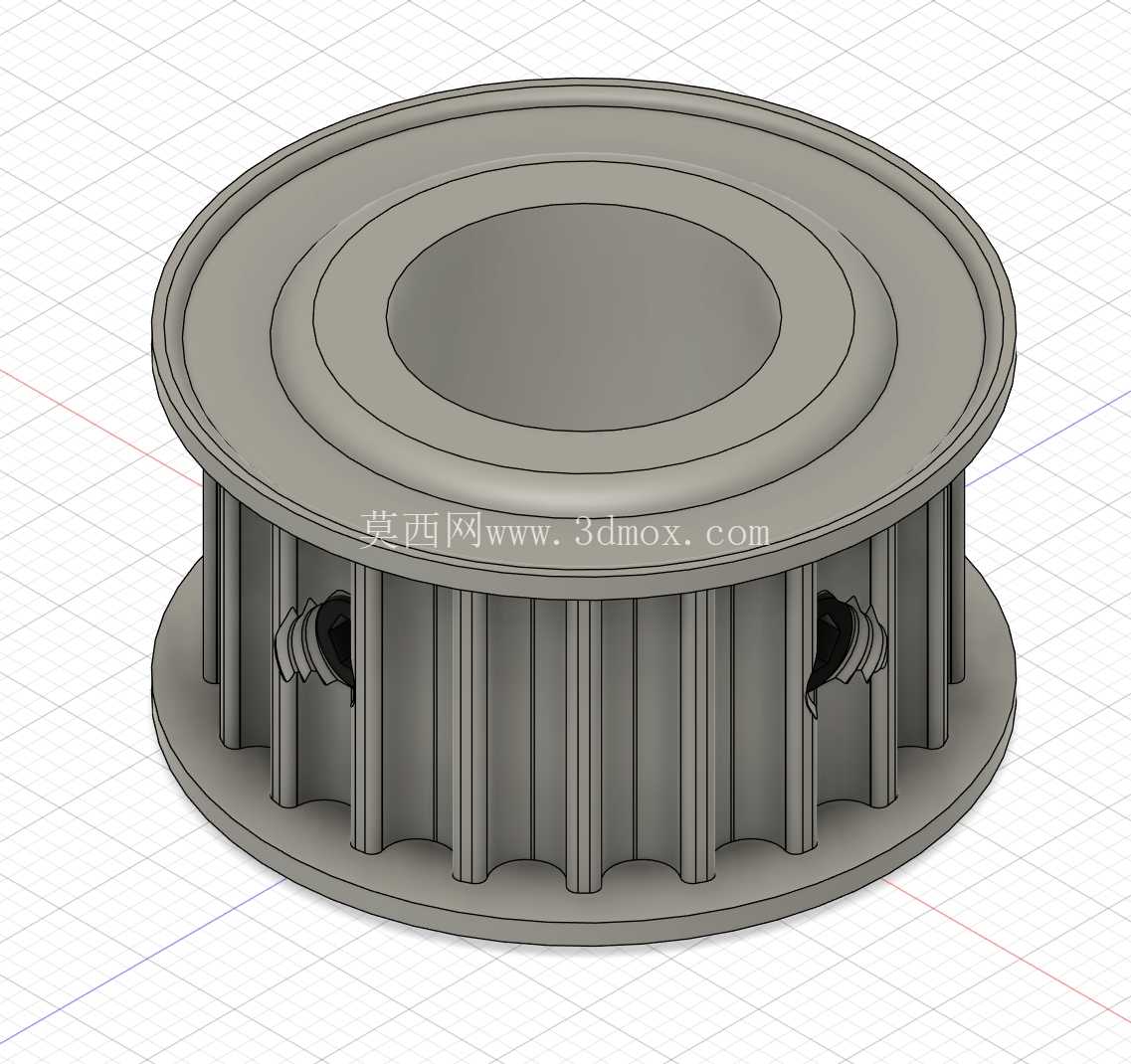

20齿HTD5M同步带轮带紧定螺钉结构

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1111058
  • 20齿HTD5M同步带轮带紧定螺钉结构
  • 20齿HTD5M同步带轮带紧定螺钉结构
  • 20齿HTD5M同步带轮带紧定螺钉结构
  • 20齿HTD5M同步带轮带紧定螺钉结构

  在中小功率同步传动场景中,HTD5M齿形的同步带轮是应用极为广泛的传动部件,这类圆弧齿同步带轮相比传统梯形齿同步带轮,齿面应力分布更均匀,啮合过程中齿根应力集中更小,传动时的多边形效应被大幅削弱,运行噪音更低,传动精度也更稳定,常被用在对传动比精度有一定要求、转速中等的自动化输送、小型设备动力传输、通讯设备内部传动机构中。这款20齿的HTD5M皮带轮,内孔直径设计为16毫米,适配常规的16毫米直径光轴安装,轮体两侧设置有挡边结构,能够避免同步带在运行过程中出现轴向窜动、脱带的问题,挡边的高度经过匹配计算,刚好高出带轮齿顶合适距离,既不会因为挡边过高增加不必要的转动惯量,也不会因为挡边过低失去防脱限位的作用。轮体的齿形完全遵循HTD5M的齿廓标准加工,齿距为5毫米,20齿的设计对应的节圆直径经过精准计算,和同规格同步带啮合时,齿侧间隙控制在合理范围,既不会因为间隙过小导致啮合卡滞、磨损加剧,也不会因为间隙过大出现传动回差,影响传动精度。轮体上设置的两个M5×0.8紧定螺钉孔,沿径向对称分布,安装时可以通过拧紧紧定螺钉,将带轮牢牢固定在传动轴上,对称布置的紧定螺钉可以让锁紧力分布更均匀,避免单侧顶紧导致带轮和轴出现偏心,减少高速转动时的动平衡问题。

  从设计思路来看,这款带轮采用了腹板减重的结构,轮缘和轮毂之间通过均匀分布的辐条连接,相比实心轮体,在保证结构强度、满足传动扭矩要求的前提下,大幅降低了轮体自身重量,减少了转动惯量,让传动启停过程更灵敏,也降低了轴端的负载。轮毂部分的长度经过合理设计,和轴的接触长度足够保证锁紧后的连接刚度,不会因为轮毂过短导致夹紧力不足,出现带轮运转时打滑、偏转的问题。在实际安装使用时,需要注意带轮和轴的配合公差,16毫米内孔一般选用间隙配合或者过渡配合,方便装配的同时保证同轴度,安装时要保证两个配对带轮的端面共面,避免同步带出现偏磨,缩短带的使用寿命。

  紧定螺钉的拧紧力矩需要控制在合理范围,M5的紧定螺钉拧紧力矩过大容易导致螺纹滑牙,甚至顶伤传动轴表面,力矩过小则会出现锁紧失效,带轮和轴相对滑动的问题。这类带轮常配套宽度匹配的HTD5M橡胶同步带使用,在小型自动化设备的进给机构、通讯设备的内部传动模组、小型输送线的动力端都能见到这类结构,相比平带传动,它的传动比准确,没有打滑问题,相比齿轮传动,它的中心距调整范围更大,安装要求更低,缓冲减震性能更好,不需要额外的润滑维护,日常使用成本更低。轮体的齿面加工粗糙度需要控制在合理范围,过于粗糙的齿面会加速同步带的磨损,过于光滑的齿面则会降低和带齿的啮合摩擦力,容易出现跳齿问题。

  在三维建模过程中,这类带轮的齿形绘制需要严格遵循齿廓标准,先通过齿形参数绘制单个齿的截面轮廓,再通过圆周阵列完成全部轮齿的建模,挡边部分和轮体的连接位置做了微小的圆角过渡,避免应力集中,提升轮体的结构强度,紧定螺钉孔的位置需要标注清楚和键槽(如果有)的相对位置,不过这款带轮采用紧定螺钉锁紧,没有设计键槽,适合扭矩不大的传动场景,安装拆卸都比较方便,不需要额外加工键槽,降低了轴的加工成本。在选型时,需要根据传递的扭矩、转速、中心距来确认带轮的齿数、齿形以及配套的同步带宽度,20齿的HTD5M带轮属于中小直径的带轮,适合中心距不大、传动比适中的场景,如果转速过高,过小的带轮直径会让同步带的弯曲应力过大,缩短带的使用寿命,这也是选型时需要重点考量的边界条件。
