索尼WH-1000XM5头戴耳机铰链枢轴断裂修复夹具

头戴式降噪耳机在日常高频使用场景中，头梁与耳罩连接的铰链枢轴属于典型的应力集中薄弱部位，用户摘戴过程中反复施加的掰动扭矩、意外跌落时的侧向冲击力，都极易造成该位置的塑料枢轴断裂，直接导致耳机单侧耳罩无法保持正常佩戴角度，旋转阻尼失效，整机使用功能受限。常规售后维修多采用整体更换头梁铰链组件的方案，不仅配件成本高，拆解过程中还容易扯断耳罩内部的排线与降噪麦克风走线，造成二次损坏，针对这一普遍故障点设计的两件式包裹修复夹具，无需完全拆解原有铰链结构，即可实现断裂部位的结构补强，大幅降低维修门槛与成本。

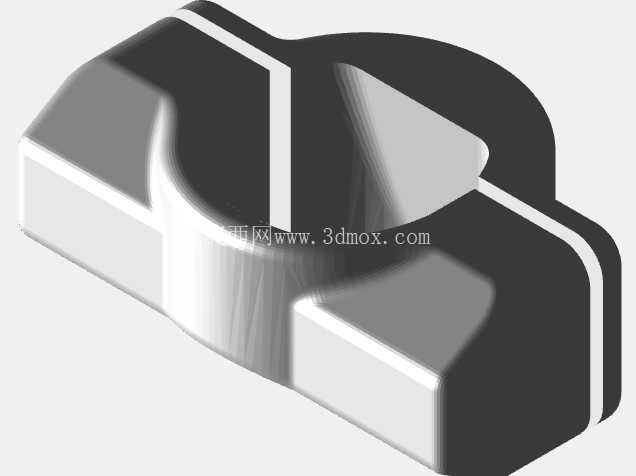

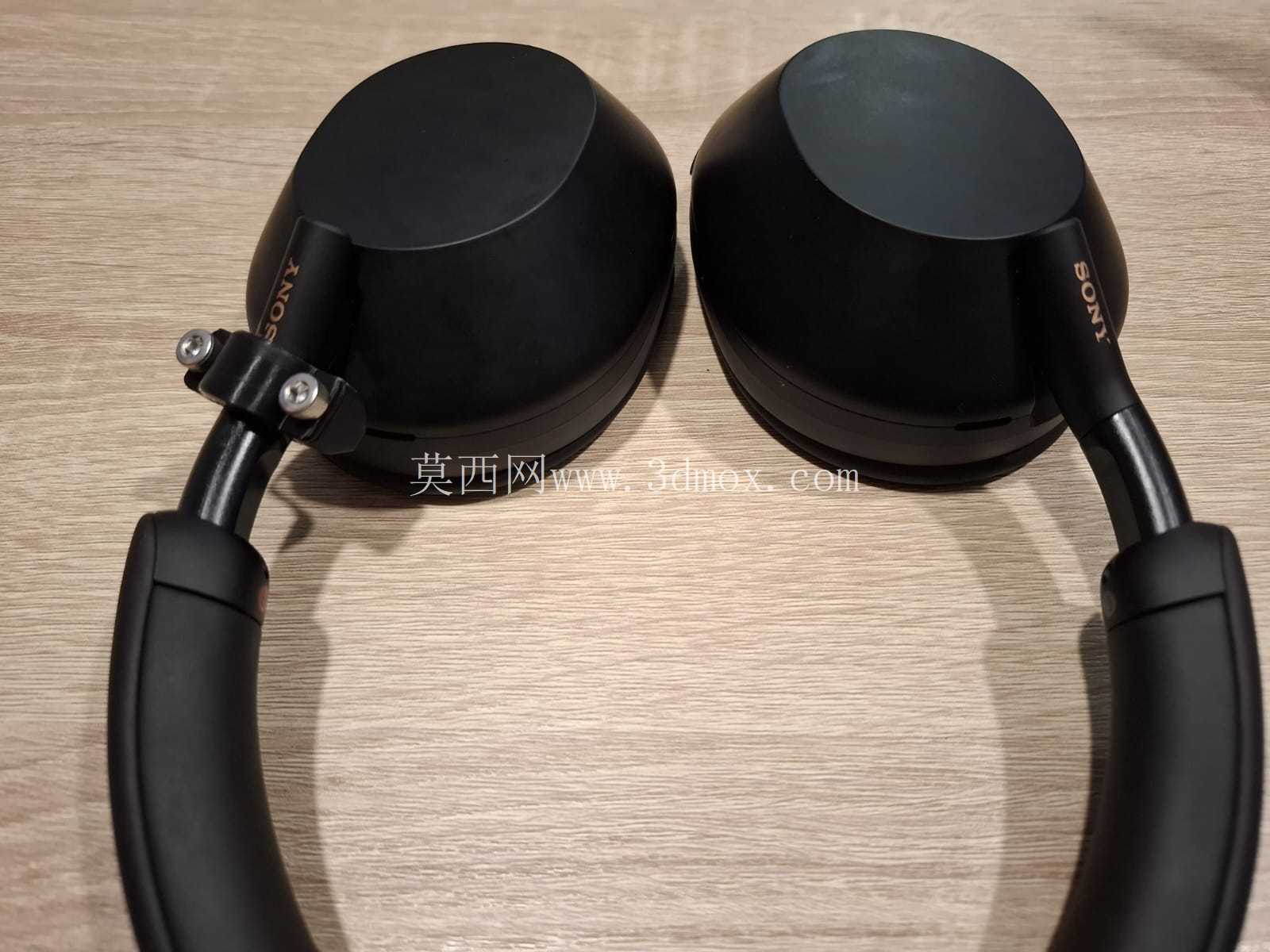

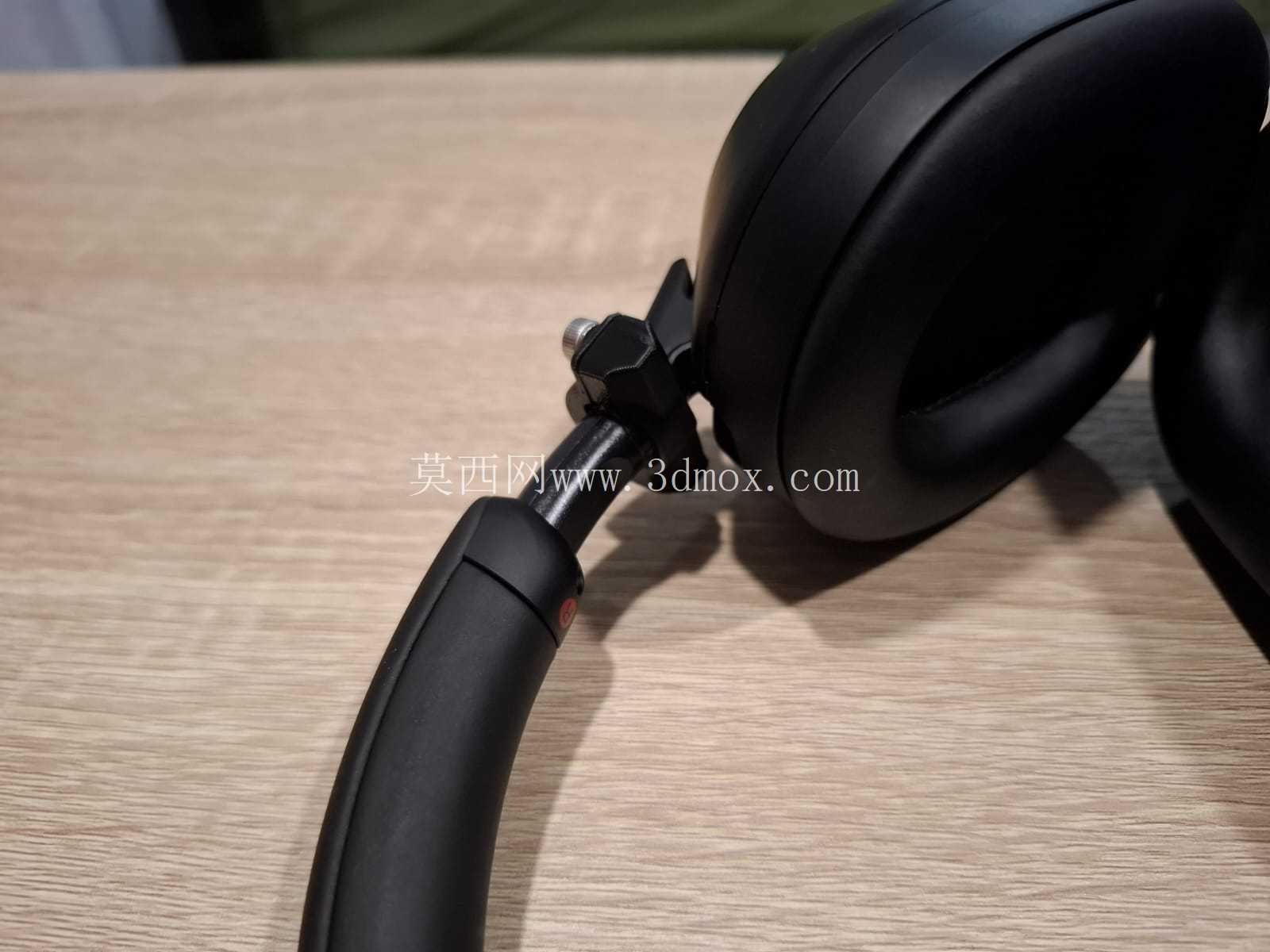

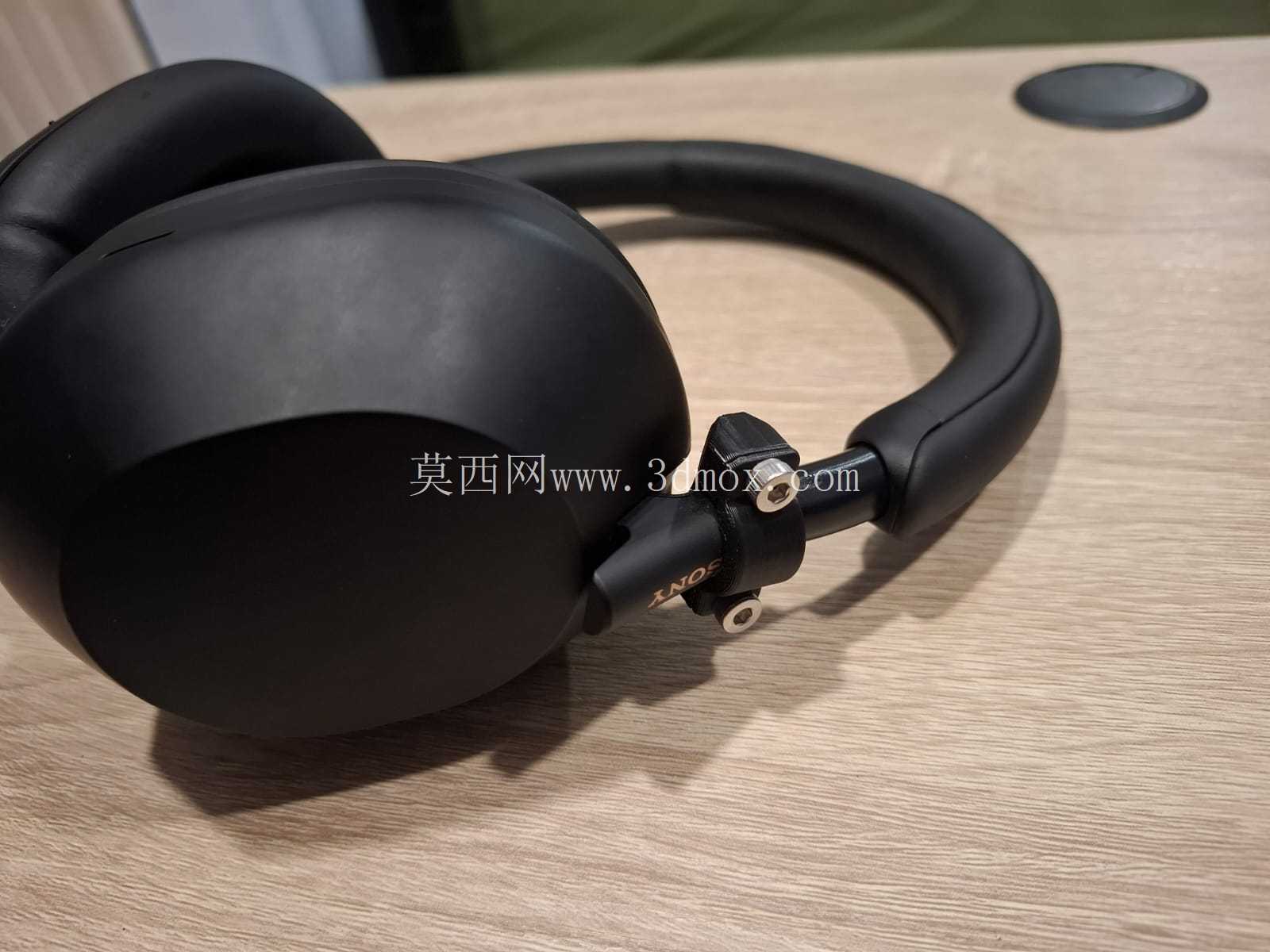

该修复夹具采用分体环抱式结构设计，整体围绕断裂铰链的肘部轮廓做贴合包覆，安装时无需对原有耳机外壳做大规模切削打磨，仅需将断裂的枢轴断口对齐粘合后，将两片夹具分别从铰链内外侧对位扣合，即可将原本仅靠断口胶层承受的掰动应力，分散到整个夹具的包覆接触面上，避免胶层受反复弯折应力出现二次开裂。夹具上预留了两个标准M4螺纹孔位，适配长度10mm的标准内六角螺丝，锁紧后两片夹具可形成稳定的抱紧力，完全包裹住铰链枢轴的断裂区域，同时不会干涉铰链原有的旋转行程，耳罩的角度调节、折叠收纳功能均可正常保留。

从安装边界来看，夹具的外形轮廓完全贴合耳机铰链原有曲面造型，安装后突出原机表面的厚度控制在2mm以内，不会出现硌耳、影响头梁佩戴贴合度的问题，所有边缘均做了R1.5的圆角过渡，避免刮蹭耳机外壳的类肤涂层，也不会勾扯头发或者耳机收纳包的内衬。夹具的内表面做了0.2mm的微纹路处理，配合常用的结构胶粘合时，可大幅提升接触摩擦力，避免长期使用后夹具与原铰链之间出现松脱移位。

在实际维修场景中，该夹具适配所有枢轴断裂的同型号耳机，不管是正常使用疲劳断裂还是跌落冲击造成的断裂，只要断口没有出现大面积的塑料缺失，都可以通过该夹具完成修复。相比采用金属件替换原有枢轴的修复方案，该夹具不需要将原有铰链的剩余塑料结构完全剔除，也不需要重新打孔攻丝，仅需简单的对位粘合、螺丝锁紧即可完成操作，普通用户借助简单的家用工具就能完成维修，不需要专业的维修设备。夹具的结构强度经过反复弯折验证，锁紧后可承受超过50N·m的侧向掰动力，完全满足日常摘戴、调整角度的受力需求，修复后的铰链旋转阻尼与原机一致性较高，不会出现过松或者卡滞的问题。

设计过程中重点规避了几个常见的修复缺陷：一是没有采用全包式的套筒结构，避免遮挡铰链处的伸缩调节刻度，也不会影响头梁长度调节的滑动行程；二是螺丝孔位做了沉台设计，螺丝锁紧后头部完全沉入沉台内，不会突出表面刮蹭其他部件；三是夹具在铰链旋转轴位置做了让位缺口，不会与旋转轴的金属衬套产生摩擦，长期旋转使用也不会出现磨损掉屑的问题。针对原机铰链塑料材质较脆、抗冲击性能差的特点，夹具的壁厚做了差异化设计，应力集中的枢轴拐角位置壁厚增加到2.5mm，非受力区域壁厚控制在1.5mm，在保证结构强度的前提下尽可能控制整体重量，不会给头梁增加额外的负重导致佩戴下滑。

该修复结构同样可以为其他型号头戴耳机的铰链修复提供设计参考，针对不同耳机的铰链轮廓调整包覆曲面与孔位尺寸，即可快速衍生出适配不同型号的修复夹具，解决消费电子类产品塑料结构件易断裂、售后维修成本高的普遍问题，也为3D打印技术在民用消费电子维修领域的落地提供了实际的应用案例，不需要复杂的工业加工设备，桌面级FDM3D打印机即可完成夹具的制作，维修成本仅为更换原厂配件的十分之一不到，且修复后的结构耐用性完全可以满足日常使用需求。
