适配树莓派4的7英寸HDMI显示屏支撑底座

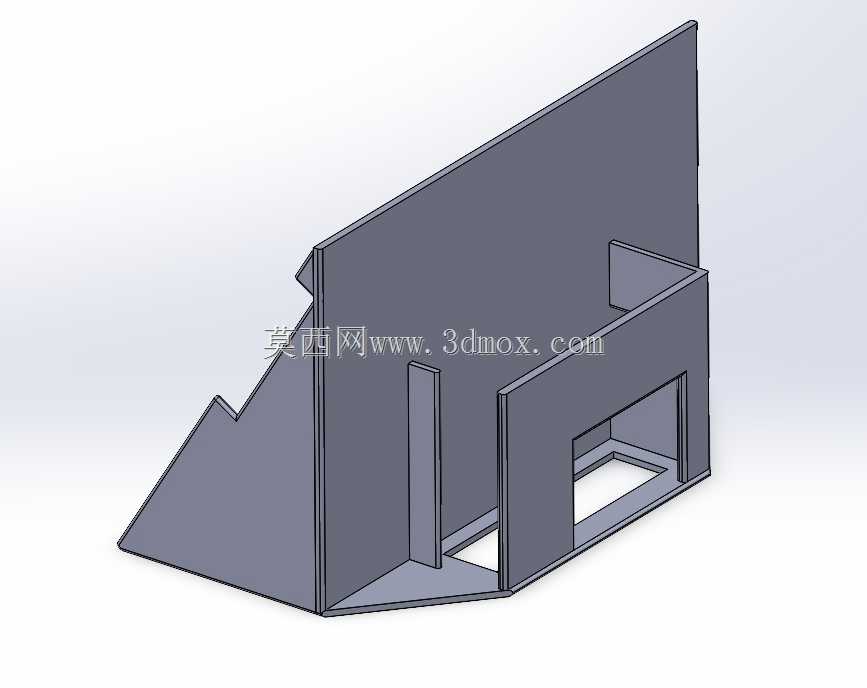

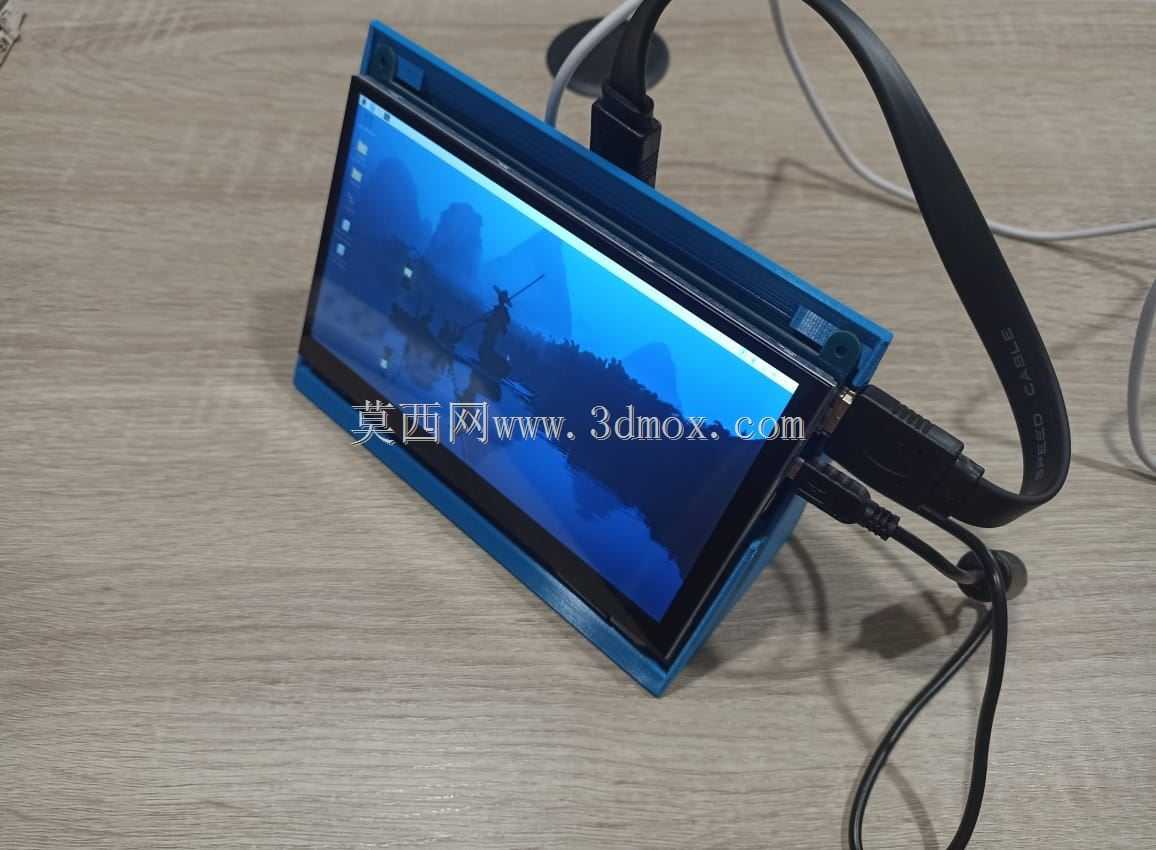

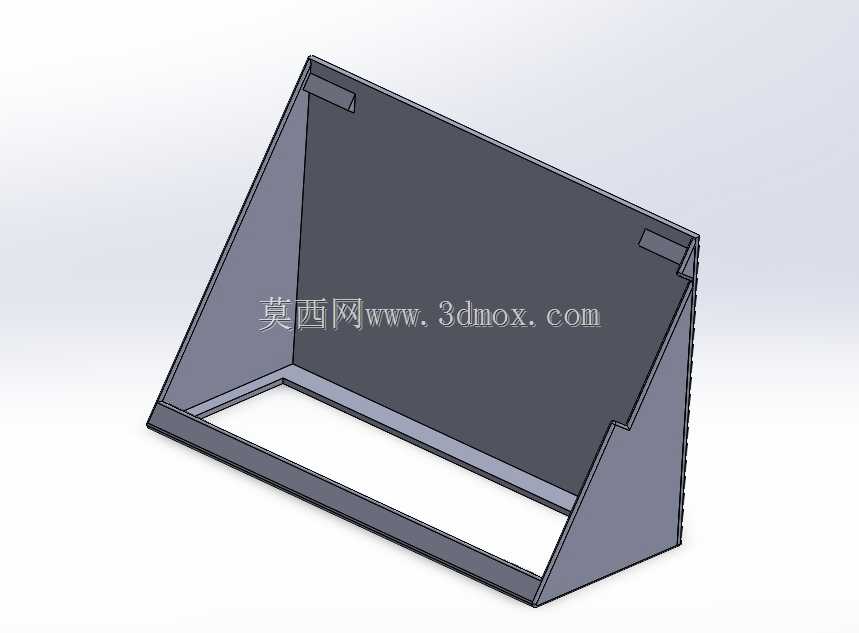

　　在嵌入式开发、小型桌面终端搭建、便携检测设备调试这类场景里，树莓派搭配7英寸HDMI显示屏的组合十分常见，很多开发者会遇到板卡与屏幕摆放零散、接线拉扯易松动、桌面占用空间杂乱的问题，这款支撑底座正是针对这类实际使用痛点做的结构设计。从实际使用场景来看，不管是放在工位做小型状态监控终端，还是带到现场做嵌入式设备调试的临时显示端，零散的树莓派主板和显示屏没有固定结构的话，很容易因为接线拖拽导致HDMI接口松动、供电线脱落，轻则调试中断，反复插拔还会加速接口焊盘的损耗，底座的核心作用就是把板卡和屏幕整合为一个整体，减少这类非必要的硬件损耗。设计思路上没有做多余的装饰性结构，所有造型都围绕功能需求展开：首先是屏幕的固定位，完全贴合7英寸HDMI显示屏的边框尺寸，预留的卡边高度刚好卡住屏幕侧边，不会遮挡屏幕显示区域，也不会因为卡接过紧挤压屏幕排线；其次是树莓派4的安装位，对应板卡的四个固定螺柱位置做了凸起的定位柱，安装时直接把板卡对准定位柱放好即可，不需要额外测量对位，定位柱的高度特意留足了散热空间，不管是用原装散热外壳还是第三方散热片，都不会和底座底部产生干涉，空气可以在板卡下方自然流通，辅助散热。

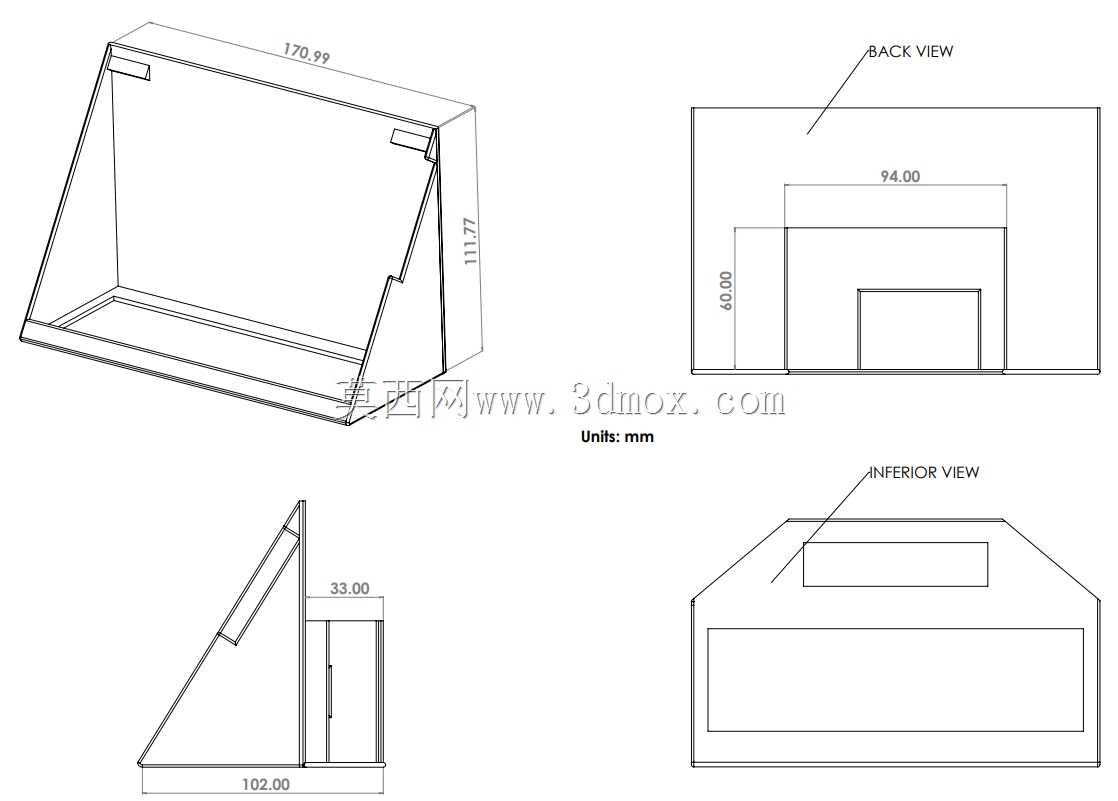

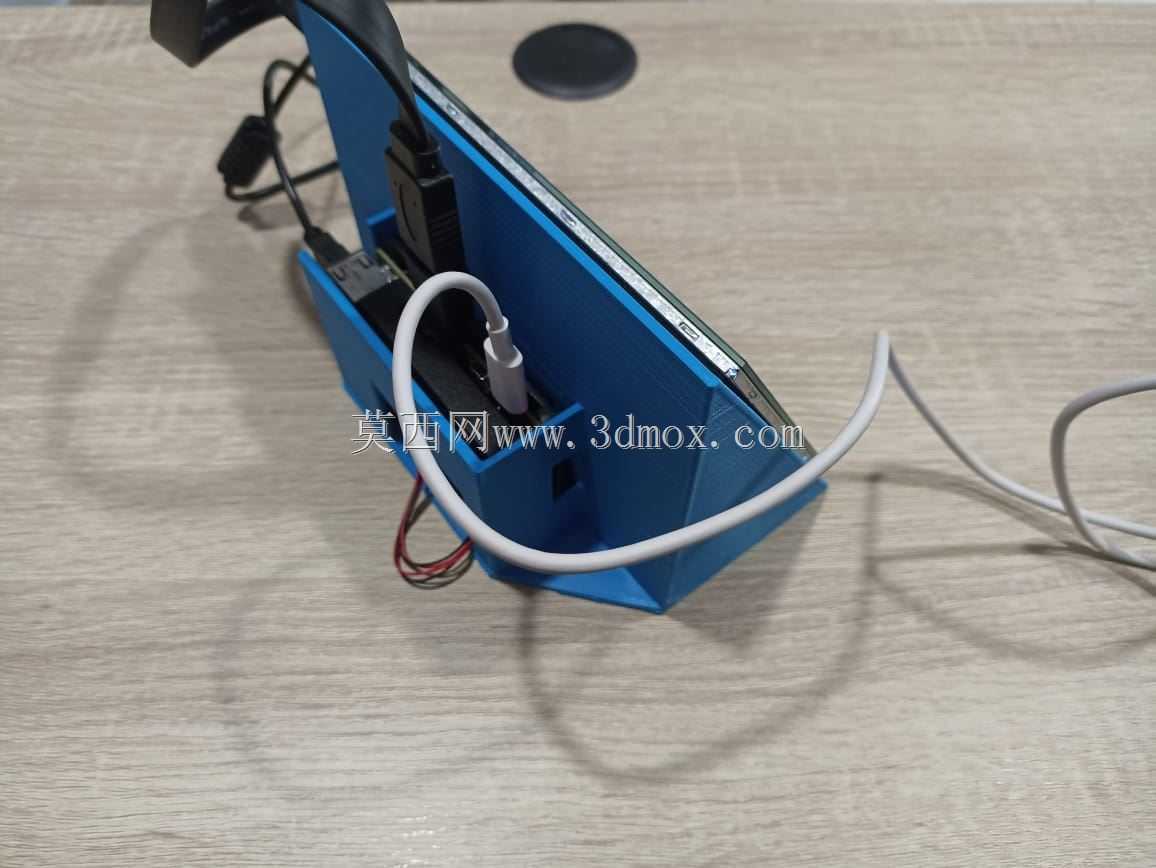

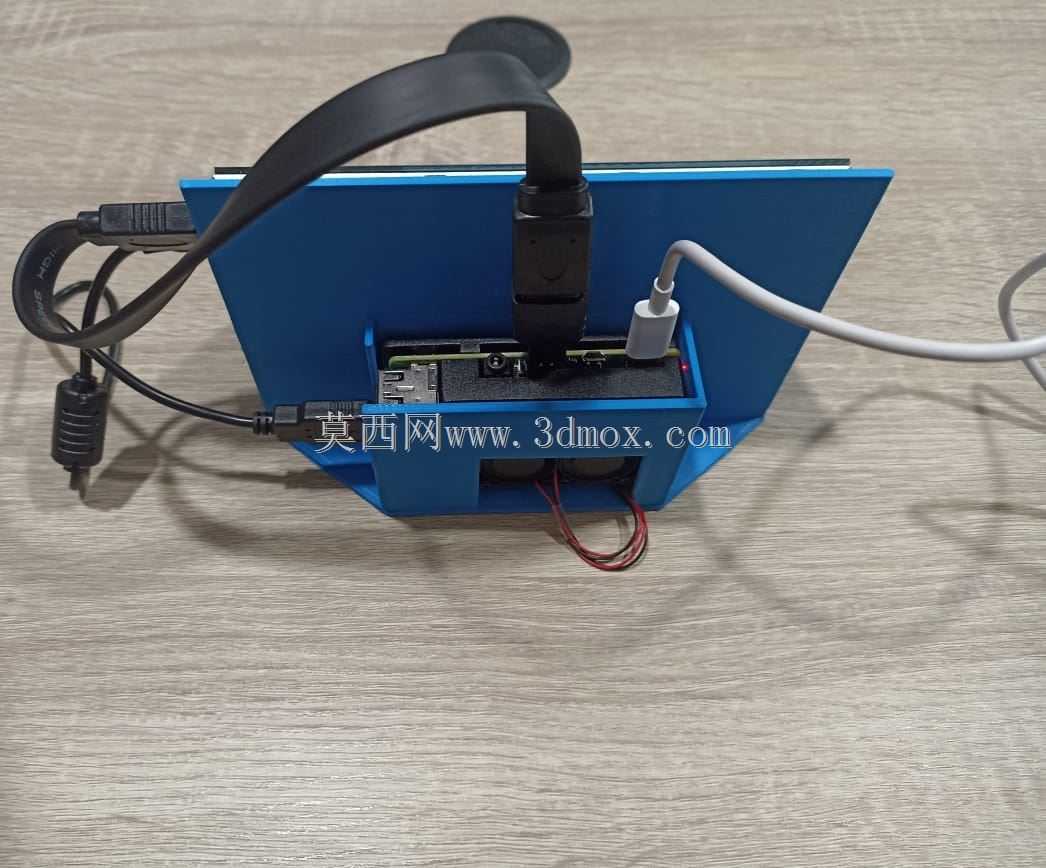

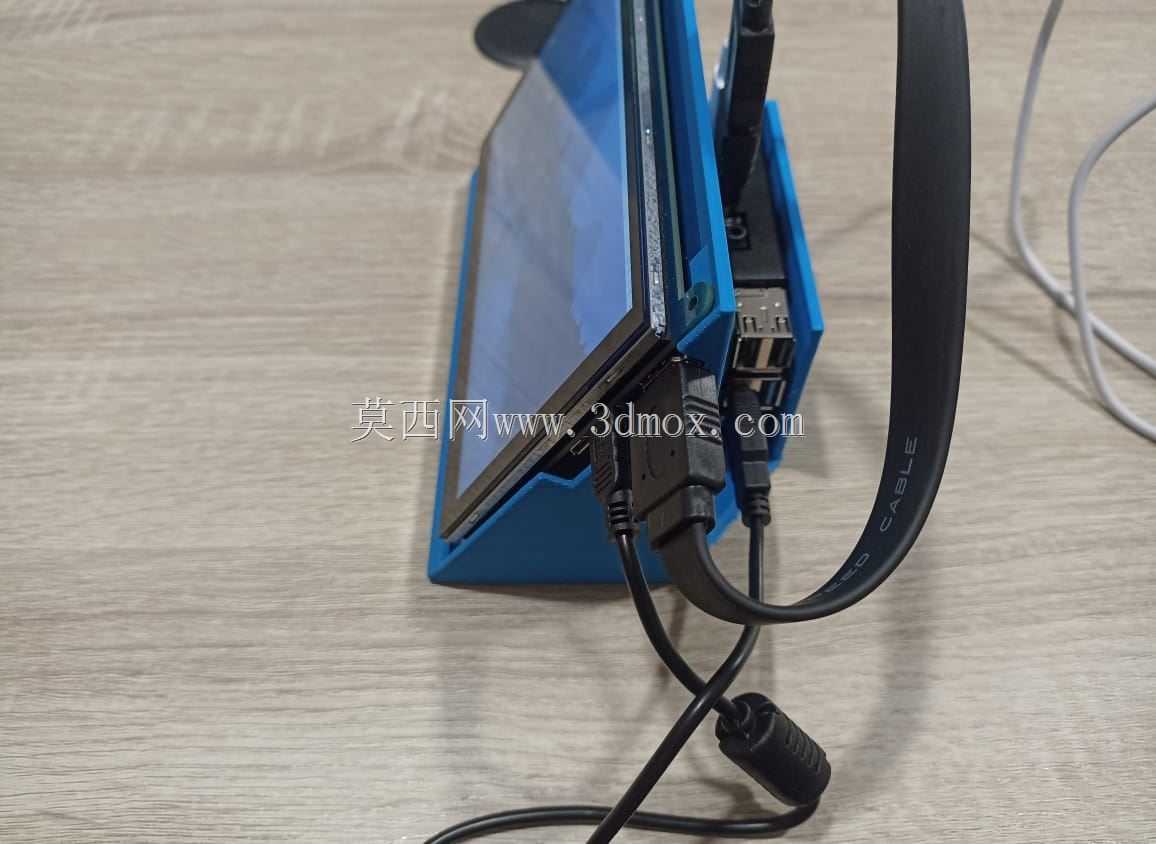

　　安装边界方面，底座整体的长宽尺寸比屏幕外轮廓大出10mm左右，既保证放置时的稳定性，不会因为轻微触碰就倾倒，也不会过多占用桌面空间，屏幕的倾斜角度经过反复调试，设置为适合坐姿观看的110度左右，长时间看屏幕调试代码或者查看设备参数时，颈部不会有明显的疲劳感。接口位置的预留是设计时重点考量的部分，底座对应树莓派的HDMI接口、USB接口、供电接口、网线接口位置都做了开放式的缺口，不会遮挡任何外接接口，插U盘、接网线、插调试串口的时候都不需要把板卡从底座上拆下来，屏幕端的HDMI线和供电线走线位置也做了内嵌的走线槽，线材可以顺着槽位走到底座后方，不会散落在桌面显得杂乱，也避免线材被勾到拉扯接口。

　　实际使用中，这类整合式底座还能提升整套设备的便携性，需要移动设备的时候直接拿起底座就可以，不用分别拿屏幕和板卡，也不用担心两者分离时拉扯到连接的线材，对于经常需要带树莓派设备去不同场地做测试的开发者来说，能减少很多整理设备的麻烦。结构上没有采用复杂的装配关系，整个底座为一体化结构，没有额外的拼接零件，安装时只需要先把屏幕卡入屏幕固定位，接好屏幕和树莓派之间的HDMI线与供电线，再把树莓派4对准定位柱放置到位即可，整个安装过程不需要额外的工具，拆卸也十分方便，需要更换板卡或者检修屏幕的时候，直接取下对应部件就行，不会有复杂的拆装步骤。

　　底座底部的四个角做了微小的防滑胶垫安装位，贴上防滑胶垫之后放在光滑的桌面或者设备台面上，不会轻易滑动，进一步提升使用时的稳定性，整体结构没有尖锐的棱角，所有边缘都做了圆角处理，日常拿取的时候不会划伤手，也不会刮蹭到桌面。从结构设计的合理性来看，这款底座没有为了造型牺牲任何实用功能，每一处结构细节都对应实际使用中的具体痛点，不管是个人开发者做嵌入式项目使用，还是小批量做小型展示终端、工业现场的小型数据显示节点，都能通过这个底座快速完成板卡与屏幕的整合，省去自己设计固定结构、加工定制的时间成本，安装完成后的整体结构紧凑，接线规整，能很好满足各类小型树莓派显示终端的使用需求。
