NACA0012翼型航空机翼结构设计

　　在固定翼航空器的气动设计环节中，翼型的选型直接决定了整机的升阻特性、低速操纵稳定性与巡航阶段的能耗表现，NACA0012作为经典对称翼型，自问世以来就被广泛应用在各类通航飞机、教练机的水平尾翼、主翼中段以及部分小型无人机的主升力面设计中，这类对称翼型在零迎角状态下不产生附加升力，迎角变化过程中升力系数线性度优异，不会出现翼型表面气流过早分离的问题，对于需要兼顾正倒飞操纵特性的特技类飞行器而言，这类翼型的适配性远高于非对称低速翼型。

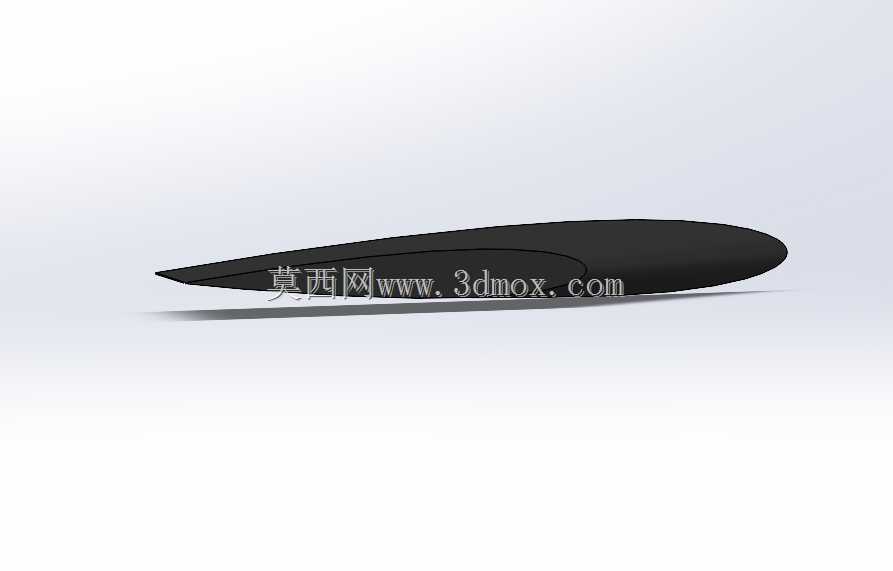

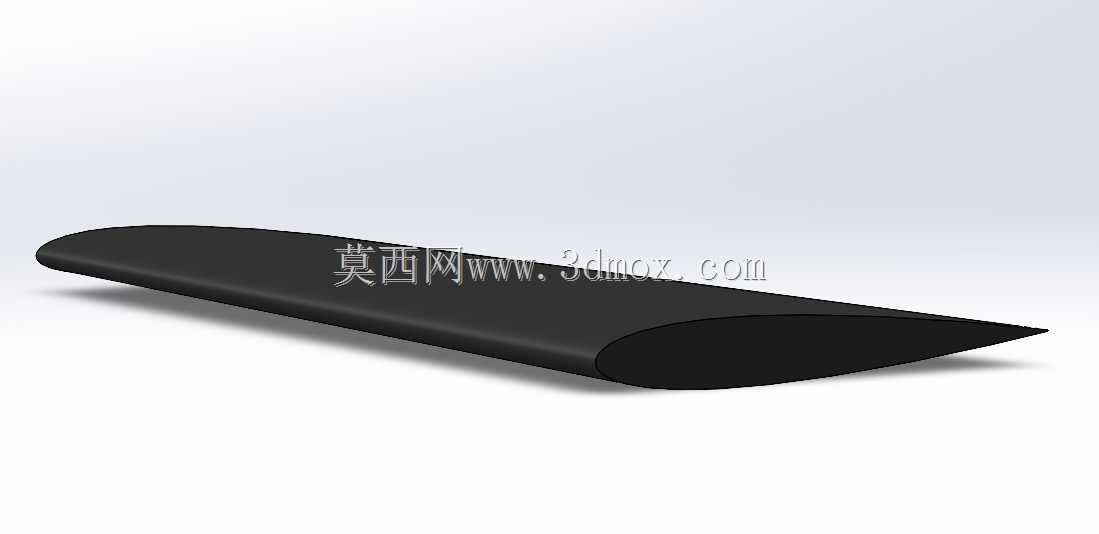

　　本次完成结构建模的NACA0012机翼，在尺寸边界上严格匹配小型通用航空器的设计需求，翼根位置弦长设定为6米，翼尖位置弦长收缩至3.8米，整段机翼沿展向的总长度为19.81米，展弦比的设定兼顾了低速起降阶段的升力需求与高速巡航阶段的诱导阻力控制，机翼沿展向设置了1.5度的几何扭转角，能够避免翼尖位置先于翼根出现失速，保障大迎角飞行状态下的副翼操纵效率。建模过程中首先基于NACA翼型的坐标生成公式，提取了上下翼面的离散坐标点，通过样条曲线拟合得到光滑连续的翼型剖面，沿展向按照梯形翼的平面形状进行放样，过程中严格控制翼面的曲面连续性，避免出现局部曲率突变导致的气动特性偏差，机翼前缘保持了标准的NACA0012翼型圆弧半径，后缘位置做了0.5毫米的钝化处理，避免实际加工过程中出现锐边开裂的问题。

　　从实际应用场景来看，这类机翼结构既可以作为小型固定翼通航飞机的主翼段使用，也可以经过尺寸缩放后应用在大载重工业无人机、航测无人机的升力面设计中，在结构安装边界上，翼根位置预留了与机身中央翼盒对接的连接法兰面，法兰面上的连接孔位按照等强度设计原则排布，能够将机翼承受的气动升力、弯矩均匀传递到机身承力结构上，机翼内部沿展向每间隔0.8米设置一道翼肋，翼肋之间布置纵向长桁，兼顾结构刚度与整机减重需求，机翼后缘位置预留了副翼、襟翼的安装转轴孔位，不需要对主翼结构做二次修改就可以完成操纵面的装配。

　　在气动特性层面，NACA0012翼型的最大厚度位置位于弦长30%处，厚度为弦长的12%，这种厚度分布既给机翼内部的燃油箱、航电设备、操纵索系预留了足够的安装空间，也不会因为翼型过厚导致巡航阶段的压差阻力过高，在雷诺数3e6的工况下，该翼型的最大升力系数可以达到1.5，零升阻力系数维持在0.006左右，升阻比峰值能够超过80，完全满足亚音速飞行阶段的气动效率要求。建模过程中没有对翼型的原始坐标做任何修改，保证了气动性能与理论计算值的一致性，机翼表面的曲面经过曲率检查，高斯曲率连续无拐点，后续可以直接导入CFD仿真软件做流场计算，也可以导入CAM模块生成加工路径，直接用于复合材料机翼的模具生产。

　　考虑到实际装配过程中的公差匹配问题，翼根连接面的安装边设置了0.2毫米的装配补偿量，能够抵消机身翼盒装配过程中产生的形位公差，避免出现机翼安装后应力集中的问题，翼尖位置做了切尖处理，能够有效降低翼尖涡的强度，减少巡航阶段的诱导阻力，同时也能避免翼尖位置在地面滑行过程中因为形变与地面发生剐蹭。对于结构设计从业者而言，这类标准翼型的机翼建模核心不在于曲面造型的复杂度，而在于对气动参数、安装边界、结构强度三者的平衡，既要保证翼型的气动精度不出现偏差，也要给后续的结构设计、系统安装预留足够的调整空间，不能为了造型的流畅性忽略实际工程应用中的装配需求。
