HBX微型越野车GP2Y0A21K传感器安装支架

这款支架是针对1/18级别HBX微型越野车适配Sharp GP2Y0A21K红外测距传感器开发的专用安装结构，也可兼容同尺寸规格的RedCat Sumo等微型竞速越野车型，核心作用是为自主行驶功能的实现提供可靠的传感器固定载体，在微型车自主循迹、沿墙行驶、近距离避障等竞赛场景中，保障传感器的探测角度、安装位置始终处于设计标定范围内，不会因为车辆越野行驶过程中的颠簸、飞坡落地冲击出现位置偏移，导致探测数据失真。

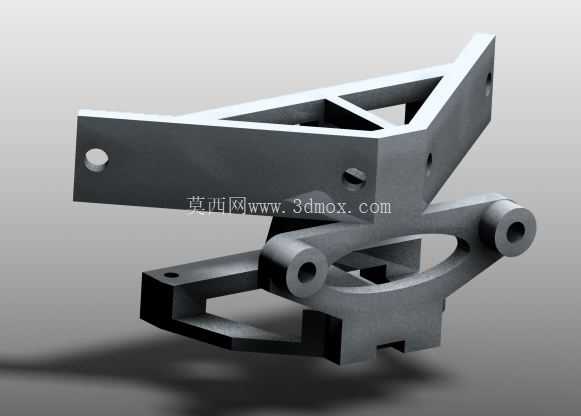

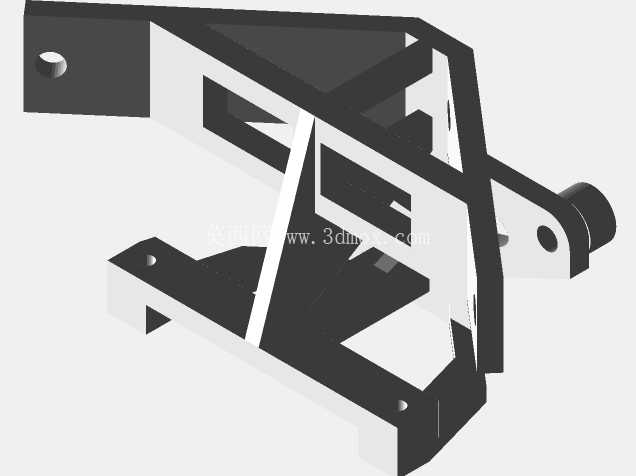

从结构设计逻辑来看，整体采用三角桁架式的主体受力结构，没有多余的冗余设计，在控制整体重量的前提下最大化结构刚性，主体安装面预留的三个传感器固定孔位，完全匹配GP2Y0A21K传感器的安装孔距，安装后传感器的探测面朝向车辆正前方偏下15度的标定角度，刚好覆盖车辆前方2cm到15cm的有效探测区间，避开了车壳、前保险杠等自身结构的遮挡，不会出现探测盲区。支架与车架连接的一侧设计了带沉台的安装孔，可直接通过M2螺丝固定在原车前防撞上方的预留安装位，不需要对原车车架进行打孔、切割等破坏性改装，安装边界完全贴合原车前部的结构空间，不会干涉前轮转向的最大转角，也不会和悬挂上下摆臂的运动行程产生干涉，在车辆最大压缩行程时，支架底部与摆臂之间仍保留有2mm以上的安全间隙，避免越野过程中出现结构磕碰。

考虑到微型越野车竞赛场景下的轻量化需求，整个支架在非受力区域做了大面积的镂空减重处理，整体打印体积控制在9.6cc，采用PLA或者PETG材料3D打印即可满足使用强度要求，镂空的筋板厚度统一设置为2mm，在承受落地冲击时可以通过微小的弹性形变吸收部分冲击能量，避免硬连接导致的传感器震松或者支架断裂。支架下方的弧形避让结构，专门为原车的转向拉杆预留了运动空间，当转向机构打到最大左右转角时，转向拉杆的球头部位不会和支架产生摩擦，不会额外增加转向阻力，影响车辆的转向操控精度。

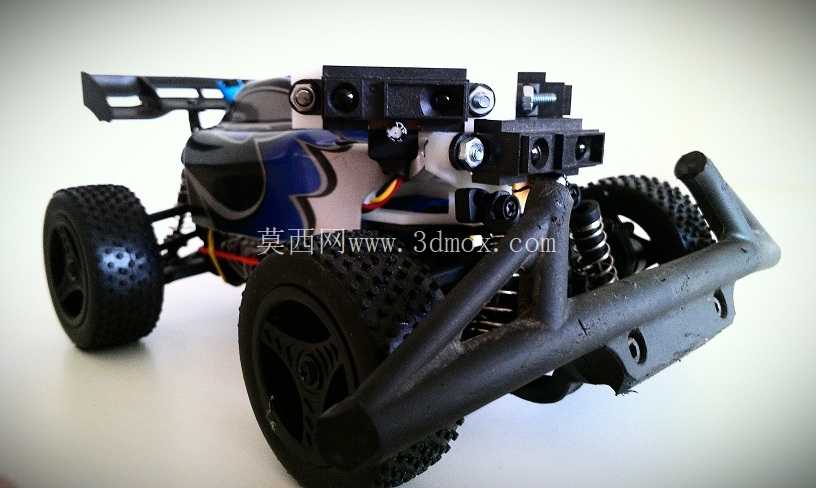

在实际装车调试过程中，这款支架的安装高度经过反复标定，传感器中心距离地面高度为22mm，刚好避开地面扬尘、草屑等杂物对探测镜头的污染，同时也不会因为安装位置过高导致近距离探测时出现地面数据误判，三个传感器呈左、中、右排布时，相邻支架之间的安装间距预留了1mm的间隙，不会因为安装公差导致相邻支架互相挤压变形。支架上的定位凸台结构，可以在安装传感器时直接卡入传感器侧面的定位槽，不需要反复调整探测角度，一次安装即可达到设计标定的角度要求，大幅减少装车调试的时间成本，对于参加微型车自主驾驶竞赛的选手来说，不需要额外花费时间设计制作传感器固定结构，直接打印即可装车使用，结构强度完全可以满足竞赛过程中的飞坡、碰撞等高强度使用场景，不会因为支架结构失效导致传感器脱落，影响比赛成绩。
