迷你相扑机器人传感器集成安装犁架结构

这套结构件是面向迷你相扑竞技机器人开发的传感器集成安装犁架，核心作用是在机器人前端有限空间内完成测距传感器的固定、防护与角度校准，同时兼顾机器人前端的推撞防护与犁形导向功能，适配10cm级别的迷你相扑机器人赛事规则要求。从实际竞技场景出发，迷你相扑机器人的核心对抗逻辑是在直径约1.5米的圆形擂台上，通过前端推挤将对手移出擂台边界，整个对抗过程中前端结构既要承受高频次的碰撞冲击，又要保证测距传感器能够稳定检测对手位置与擂台边缘，不能因为碰撞出现传感器移位、检测角度偏移的问题，这套犁架结构就是围绕这一核心需求设计的。

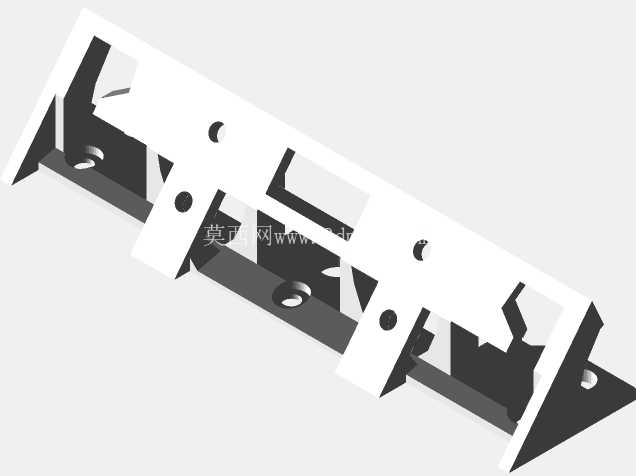

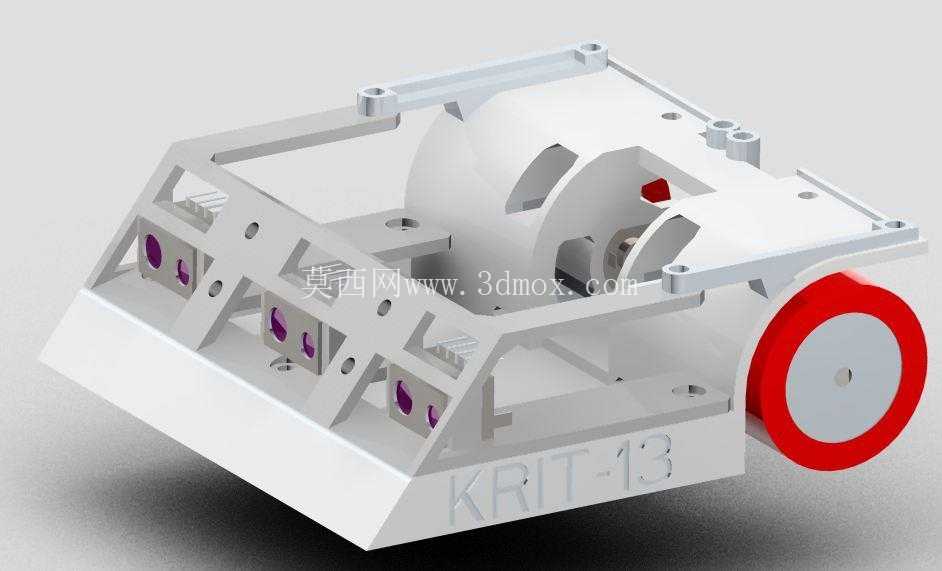

结构整体采用一体化框架式设计，主体框架采用倾斜犁面造型，前端下探的斜面能够在对抗时顺利楔入对手机器人底部，形成抬升对手的施力角度，避免出现硬碰硬的顶推卡滞。传感器安装位沿犁架前端横向等距布置三个独立安装槽，每个安装槽都预留了传感器接线的走线路径与固定孔位，适配夏普40cm红外测距传感器的安装尺寸，安装槽的深度刚好可以将传感器本体完全嵌入框架内部，仅露出检测探头端面，既能够避免对抗过程中碰撞直接冲击传感器本体，又能保证三个传感器的检测扇面完全覆盖机器人正前方120度的检测范围，不会出现检测盲区。

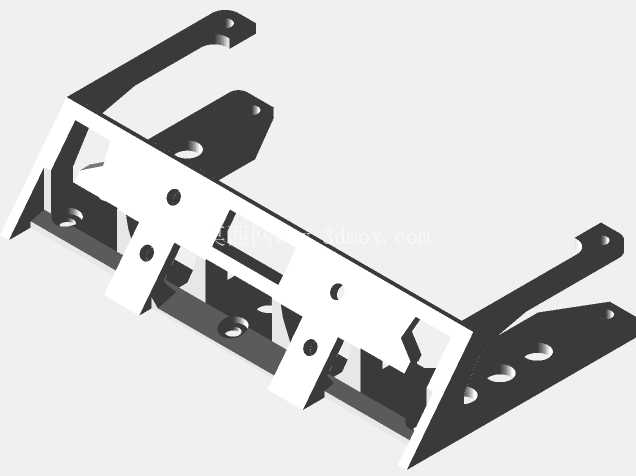

安装边界方面，整个犁架的宽度与机器人底盘前端宽度完全匹配，两侧预留了与底盘主梁连接的固定耳座，耳座上的安装孔采用长圆孔设计，允许安装时前后微调犁架的探出长度，适配不同轮径的驱动轮布局，避免犁架底部与擂台表面出现剐蹭，同时也能根据传感器的检测距离特性调整探头的探出位置，优化检测精度。犁架上部预留了上层电路板的安装支撑柱，支撑柱高度经过校准，刚好可以让传感器接线直接插接在主控板对应接口上，不需要额外延长接线，减少布线杂乱带来的信号干扰问题。

设计过程中重点考虑了对抗场景下的结构强度，框架的受力棱边都做了加厚处理，传感器安装槽之间设置了加强筋连接到犁架主体背板，即使正面承受直接撞击，冲击力也会通过加强筋分散到底盘连接座上，不会出现安装槽断裂导致传感器脱落的问题。驱动轮侧的框架位置做了内凹避让设计，保证轮子转动时不会与框架产生摩擦，同时轮侧的框架边缘刚好可以作为轮子的侧向防护，避免对手从侧面撞击轮子导致驱动卡滞。

从实际使用的角度看，这套结构不需要额外的支撑配件，直接通过螺栓就可以固定在标准迷你相扑机器人底盘前端，三个传感器嵌入安装后不需要额外打胶固定，依靠安装槽的过盈配合与侧边顶丝就可以完成锁紧，后期维护更换传感器时只需要松开顶丝就可以抽出传感器，不需要拆解整个犁架。犁面的倾斜角度经过多轮赛事验证，15度的倾斜角既能够保证楔入对手底部的抬升效果，又不会因为角度过陡导致自身前端上抬失去抓地力，框架上的镂空设计在保证结构强度的前提下尽可能减轻了前端重量，避免机器人重心过度前移导致驱动轮抓地力不足。走线路径全部隐藏在框架内部，对抗过程中不会出现接线被对手刮扯脱落的问题，所有外露的棱边都做了圆角处理，不会割伤接线绝缘层。
