可容纳三十件ER16夹头的规整收纳支架

　　在数控加工、机加工车间的日常作业场景里，ER夹头作为铣削、钻削工序中夹持刀具的核心耗材，往往因为规格繁多、单件体积小巧，容易出现混放、磕碰、遗失的问题，不仅会耽误换刀效率，夹头定位面一旦磕碰损伤还会直接影响刀具装夹的同轴度，进而造成加工件尺寸超差、表面振纹等质量问题。这款ER16夹头收纳支架，正是针对车间ER16规格夹头的定点存储需求设计，单架可同时容纳30件ER16夹头，完全能覆盖单台加工中心日常使用的ER16夹头全规格存储需求。

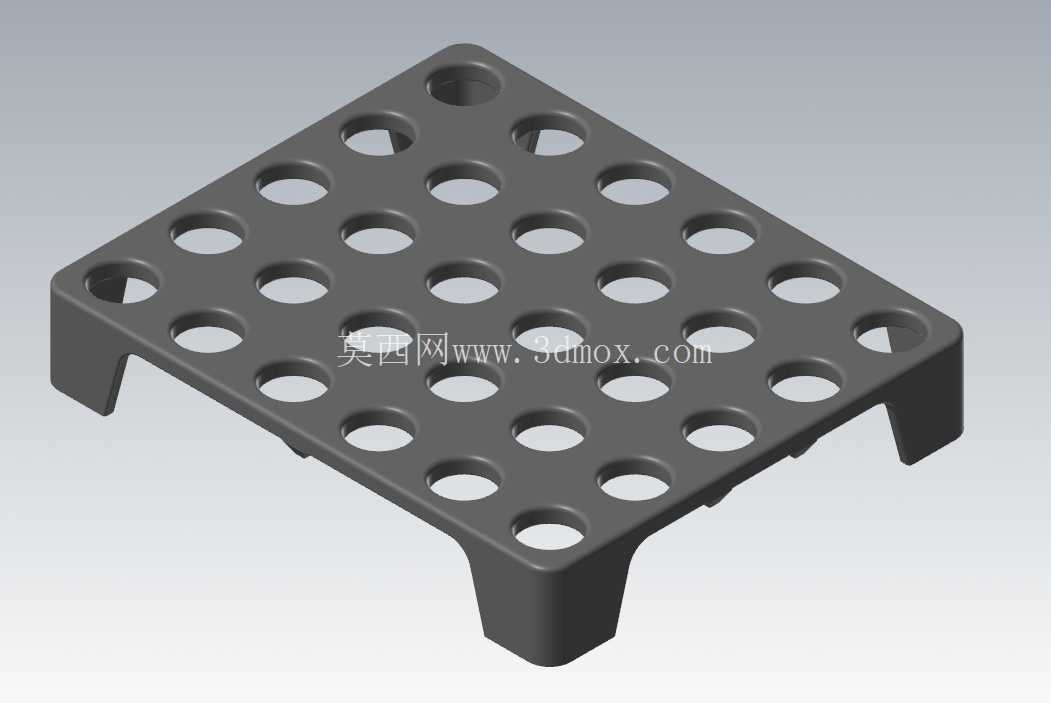

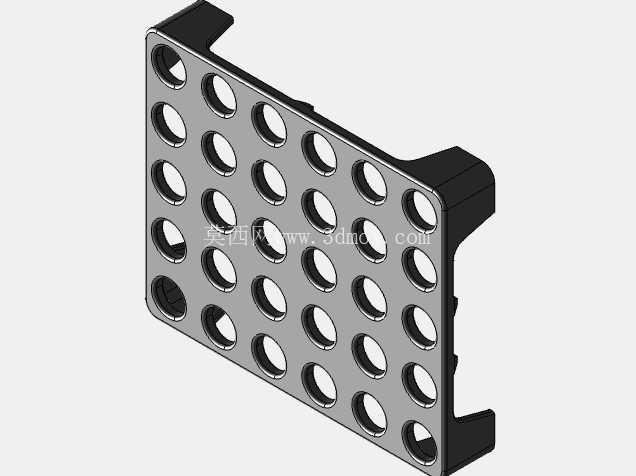

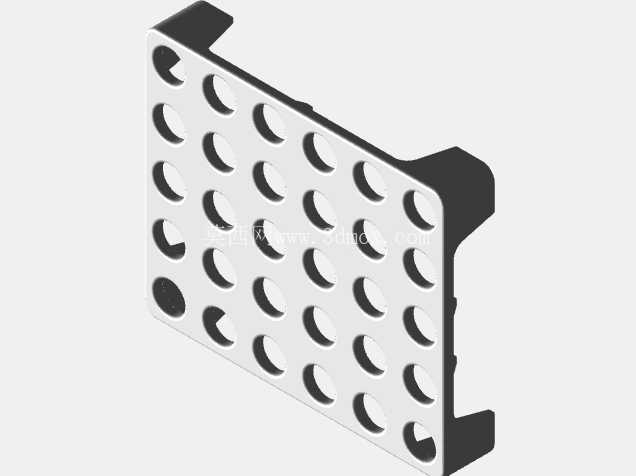

　　从结构设计来看，支架主体采用带侧边安装耳的板式结构，板面上按照5行6列的矩阵排布夹头定位孔，每个孔位的内径与ER16夹头的外圆定位段做间隙配合设计，夹头插入后不会出现歪斜、滑落的情况，取放时单手即可完成操作，换刀间隙能快速将拆下的夹头放回对应孔位，也能快速找到需要的规格夹头，避免在杂乱的工具盒里翻找耗费时间。支架两侧的弯折安装耳做了加厚处理，上面预留了安装固定孔，既可以通过螺栓直接固定在机床旁的工具挂板、工作台侧立面，也可以平放在工具柜台面使用，两种安装场景下都能保证支架整体结构稳定，不会因为取放夹头的作用力出现倾翻。

　　孔位之间的板体做了等间距留空设计，一方面能减少支架整体的材料用量，降低自重，另一方面孔位周边的凸起加强筋结构，能提升板面的整体抗变形能力，即便长期放置满夹头、或是受到车间内轻微的磕碰，也不会出现板面弯折、孔位错位的问题。从实际使用的角度出发，这种矩阵式排布的支架，还可以根据作业习惯在孔位旁做规格标记，比如对应不同夹持孔径的夹头按列排布，日常使用时能形成固定的取放记忆，进一步缩短换刀准备时间。不同于普通的塑料收纳盒，这款支架的结构强度更高，耐车间内的切削液飞溅、金属碎屑附着，日常清理只需要用高压气枪吹扫即可，不会像塑料盒那样容易被切削液腐蚀老化、被金属碎屑刮毛表面。

　　支架的边缘全部做了倒钝处理，没有尖锐的毛刺棱角，取放夹头时不会划伤操作人员的手部，也不会刮碰到夹头的精密定位面。在安装边界上，支架整体的外轮廓尺寸适配常见的机床侧挂工具架安装间距，平置时占用的台面空间不足一张A4纸大小，不会过多占用本就紧张的车间操作空间；挂装时安装耳的孔位间距符合通用工具挂板的孔距标准，不需要额外做打孔改造就能直接固定。对于批量加工的车间来说，每台加工中心旁配置一个对应规格的夹头支架，能把分散的夹头做定点定置管理，从细节上减少辅助作业时间，也能更好地保护精密夹头的定位精度，延长夹头的使用寿命，避免因为夹头存放不当造成的加工质量隐患。在设计过程中，孔位的深度也做了针对性优化，夹头插入后露出的高度刚好方便手指捏持取出，不会因为孔太深导致夹头难以抠出，也不会因为孔太浅导致夹头放置不稳容易掉落；板面的厚度经过反复验证，既能保证孔位对夹头的定位支撑长度足够，又不会因为过厚造成材料浪费、整体过重的问题。两侧的弯折结构采用直角弯折设计，弯折处做了圆角过渡，避免应力集中造成弯折处断裂，即便长时间承重也能保持结构形态稳定。
