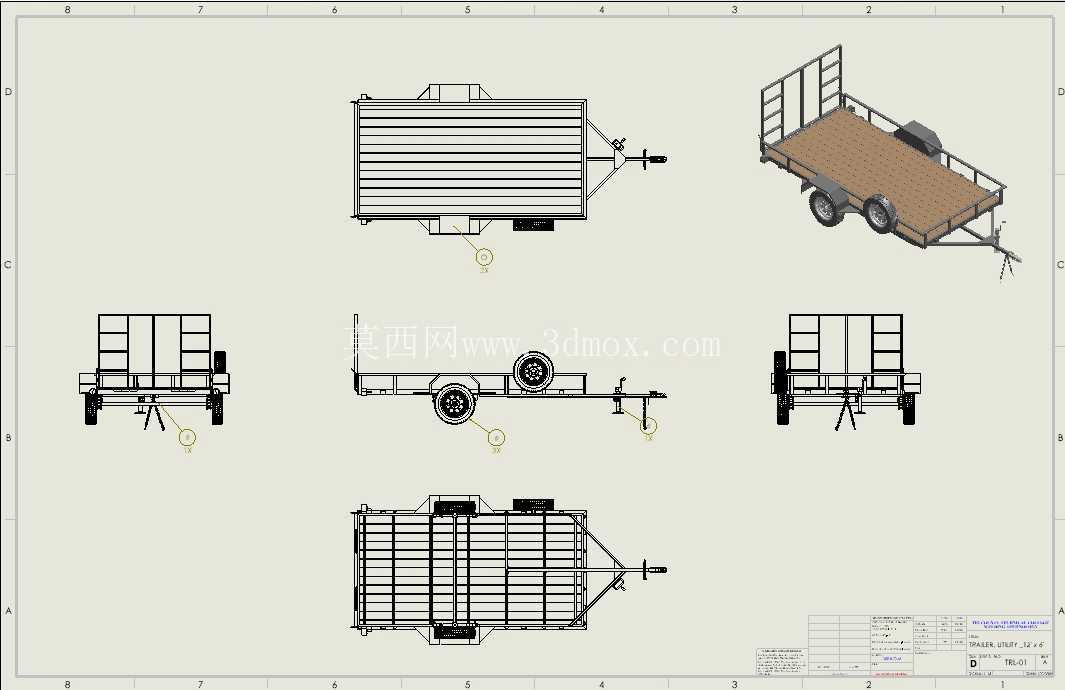

6英尺乘12英尺带爬梯栏板实用拖车结构

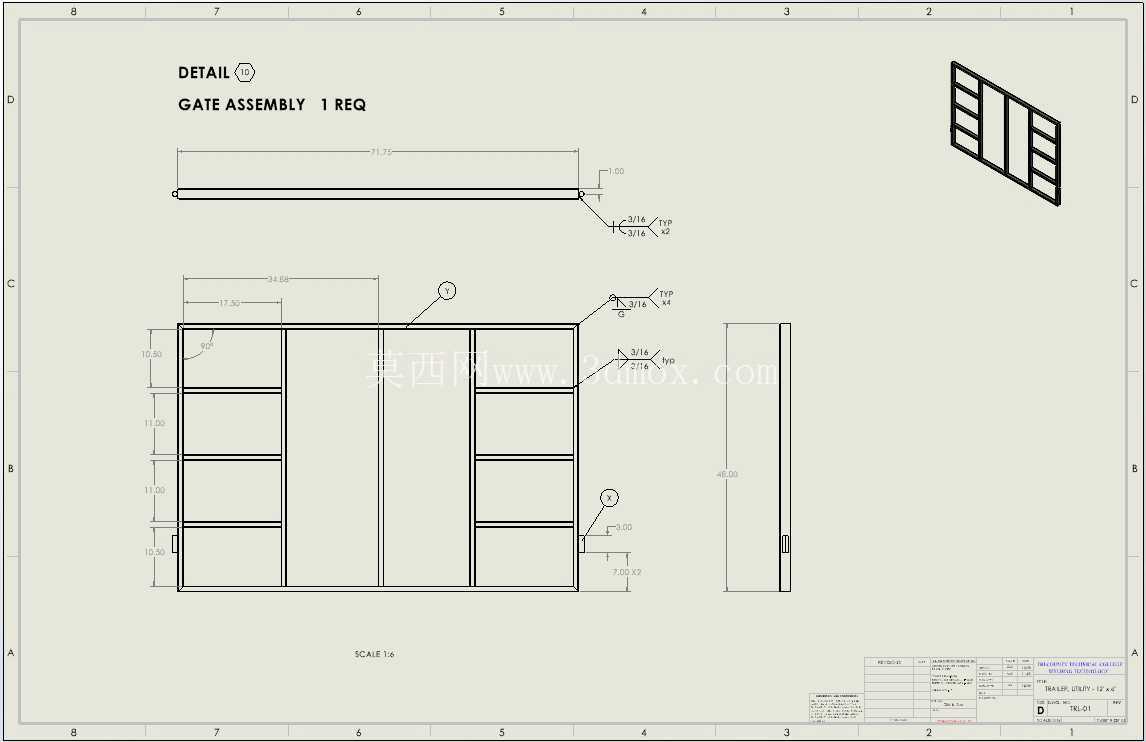

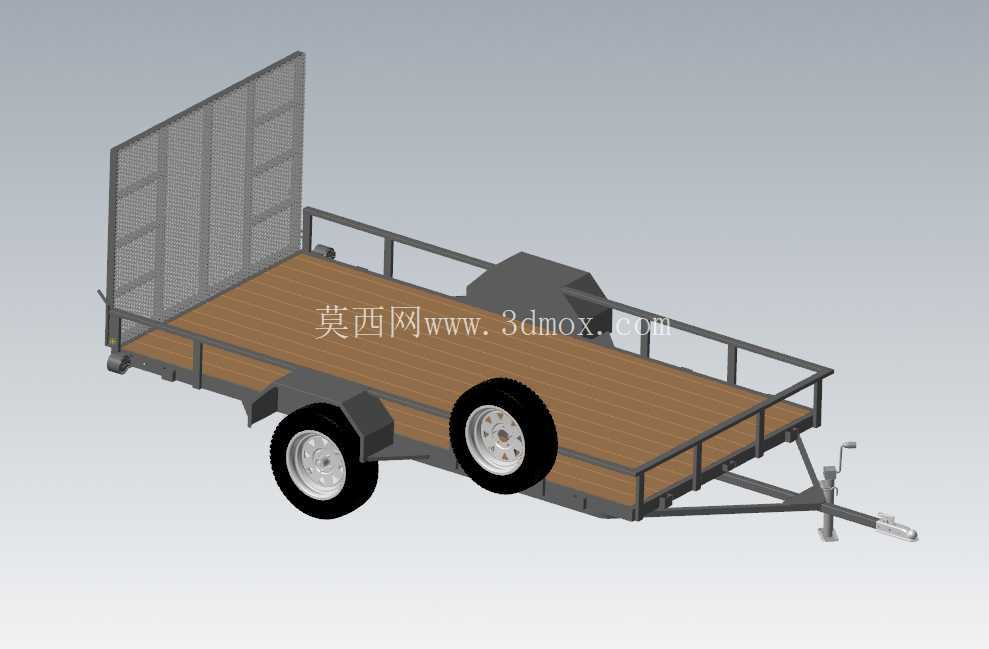

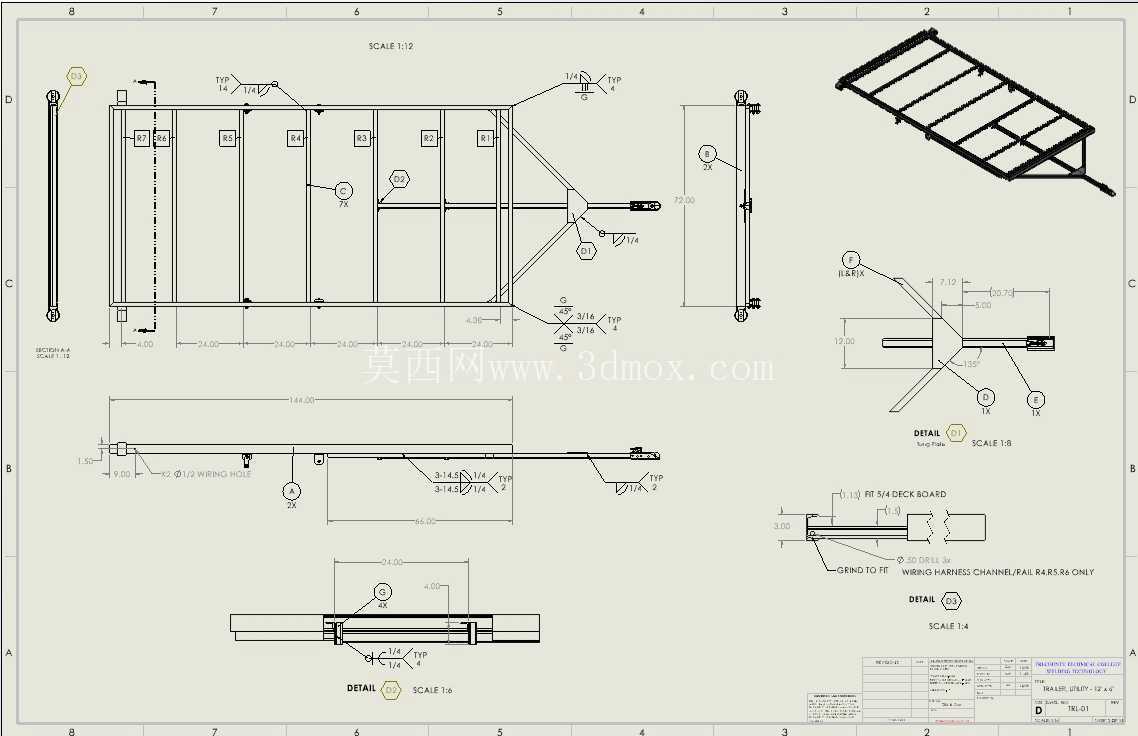

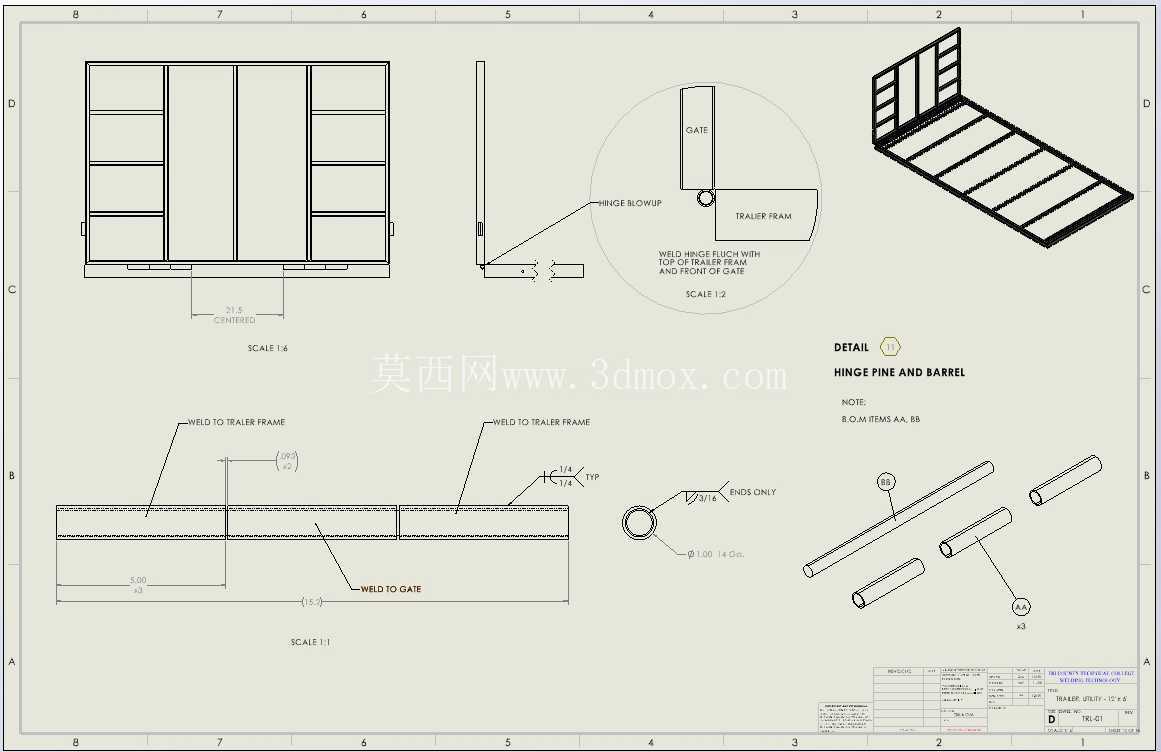

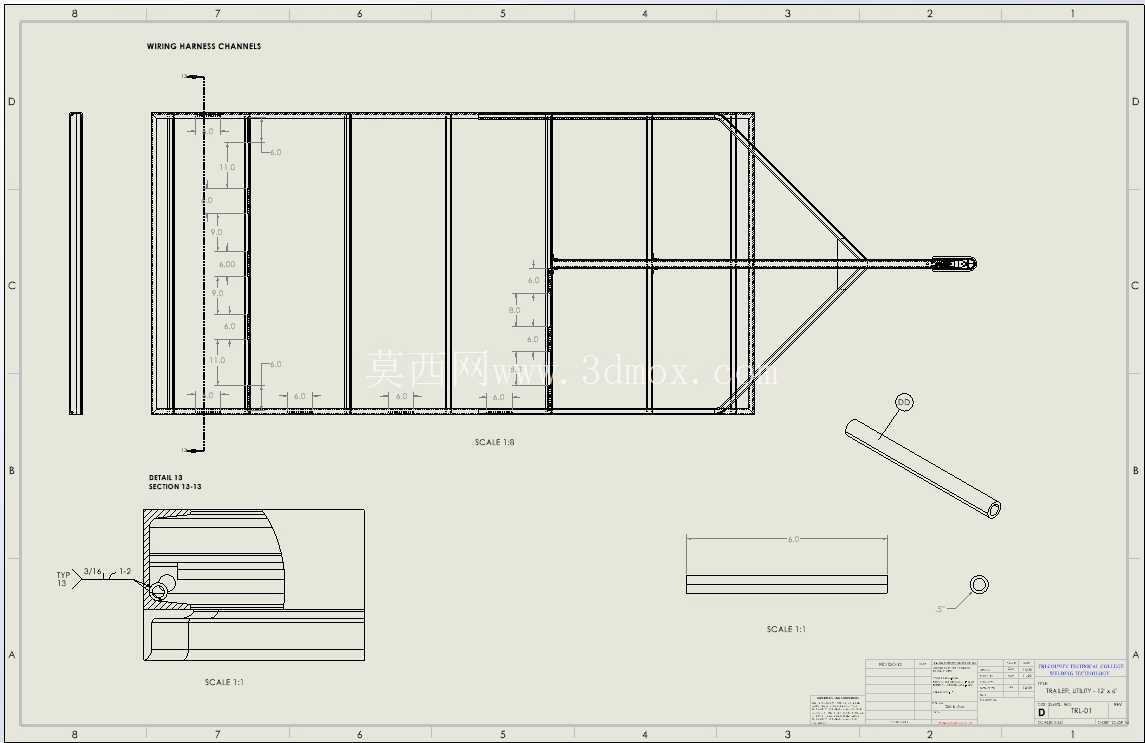

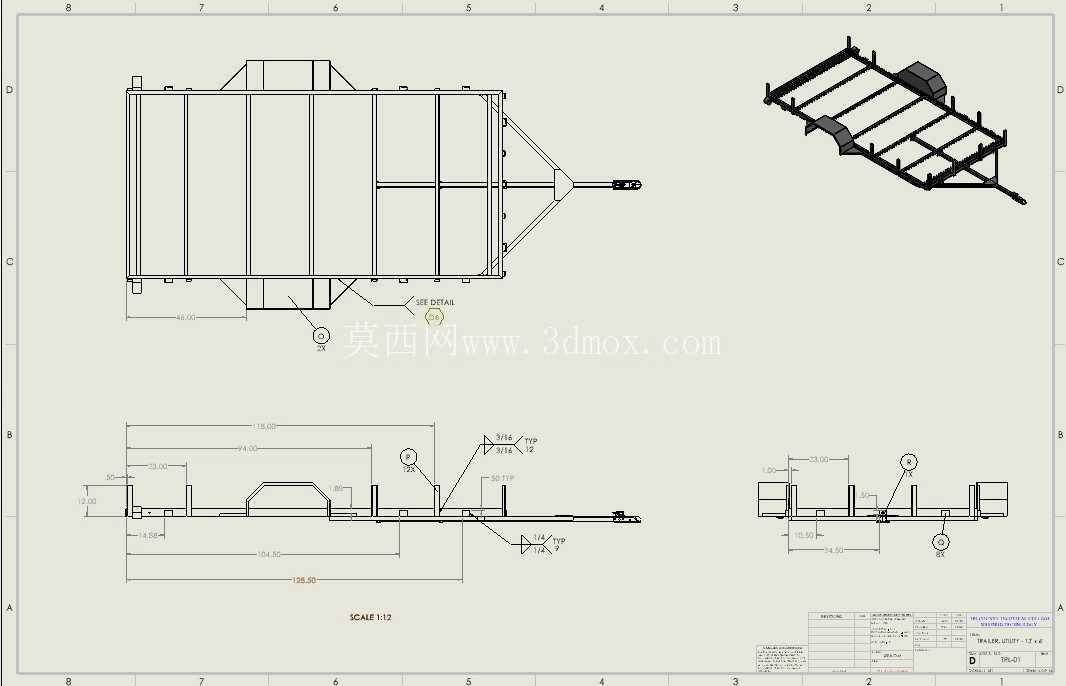

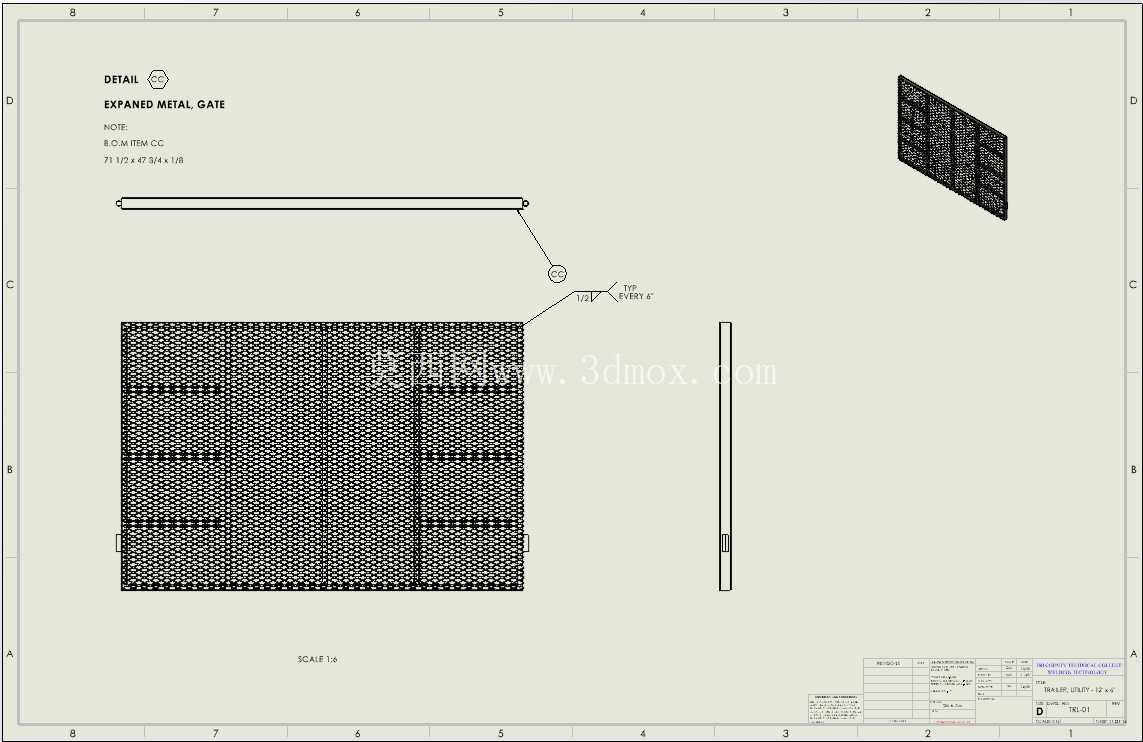

　　尾部设置可翻转的网格状爬梯，爬梯采用冲孔网格板搭配加强筋的结构，翻下时可作为小型轮式设备比如割草机、小型发电机、手推式作业机具的上下坡道，翻起后通过侧边锁止机构固定，充当尾部栏板防止运输过程中货物向后滑落，爬梯的网格结构在保证结构强度的同时，尽可能降低了自身重量，单人即可完成翻起、放下的操作，不需要额外辅助工具。车身两侧设置固定式低栏板，栏板高度控制在合理区间，既能够对散状堆放的货物起到侧向限位作用，也不会影响大件货物的侧面装卸作业，栏板框架采用圆管弯折焊接成型，边角位置做了圆弧过渡处理，避免装卸过程中尖锐边角剐蹭货物或者划伤操作人员。行走系统采用双轴布局？不对，仔细看结构是单轴双轮配置？哦不对，图中可见单侧两个车轮，哦是单轴？这款6'×12'规格的栏板式拖车，主要面向小型工程物料转运、园林机具搬运、私家大件物品短途拖运场景设计，适配多数具备后牵引接口的轻型皮卡、SUV车型，在城郊装修作业、农场农资转运、户外设备移动等场景中使用频率极高。整体结构采用框架式承载设计，主纵梁选用矩形截面型钢焊接成型，横梁按等间距排布支撑木质承载面板，面板采用防滑纹理的铺装结构，既能够降低运输过程中货物滑移的概率，也能在长期户外使用中抵御一定的雨水侵蚀与磨损。

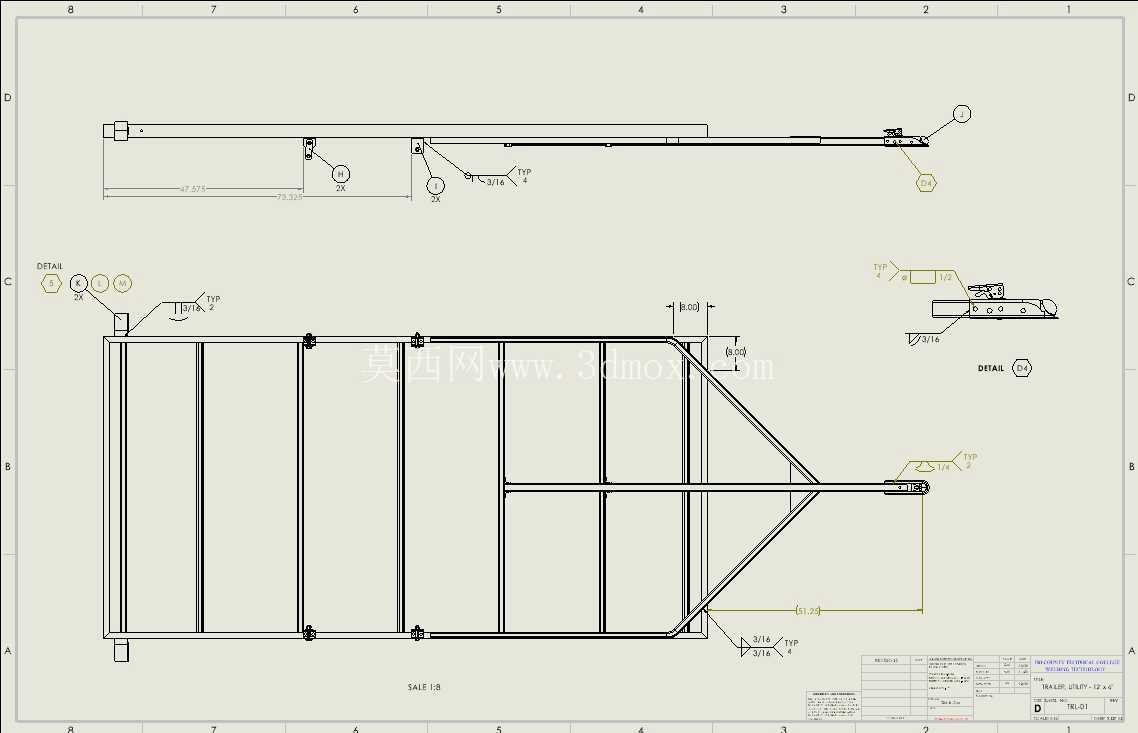

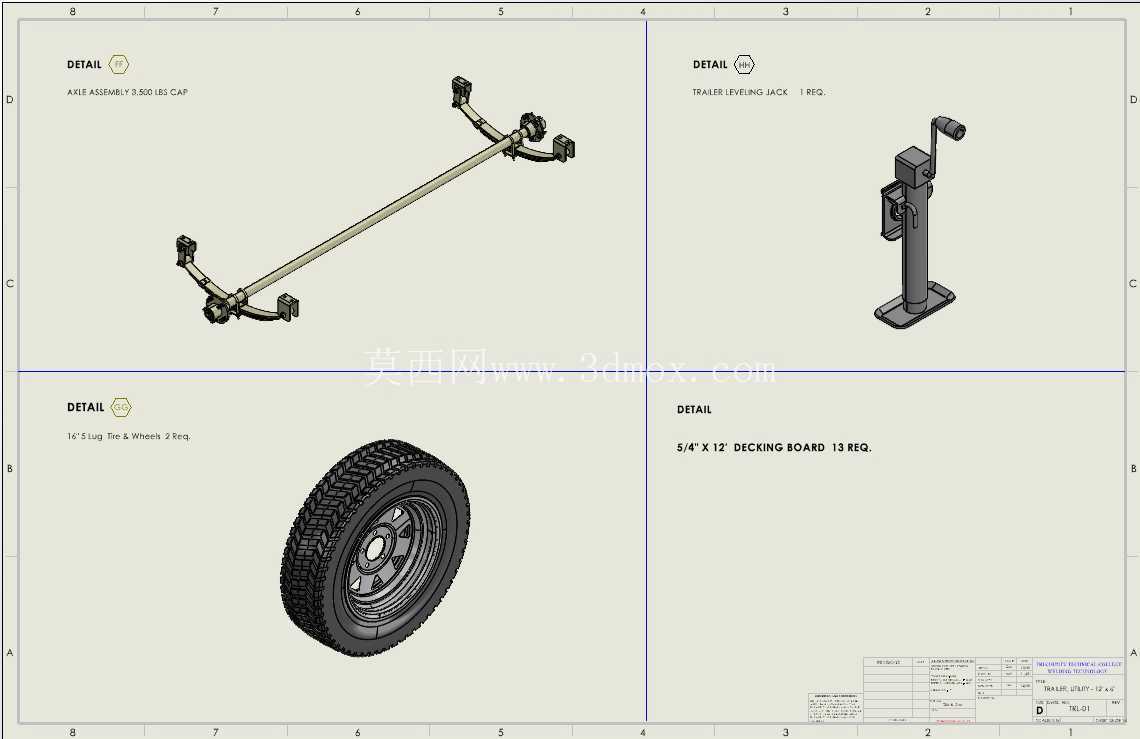

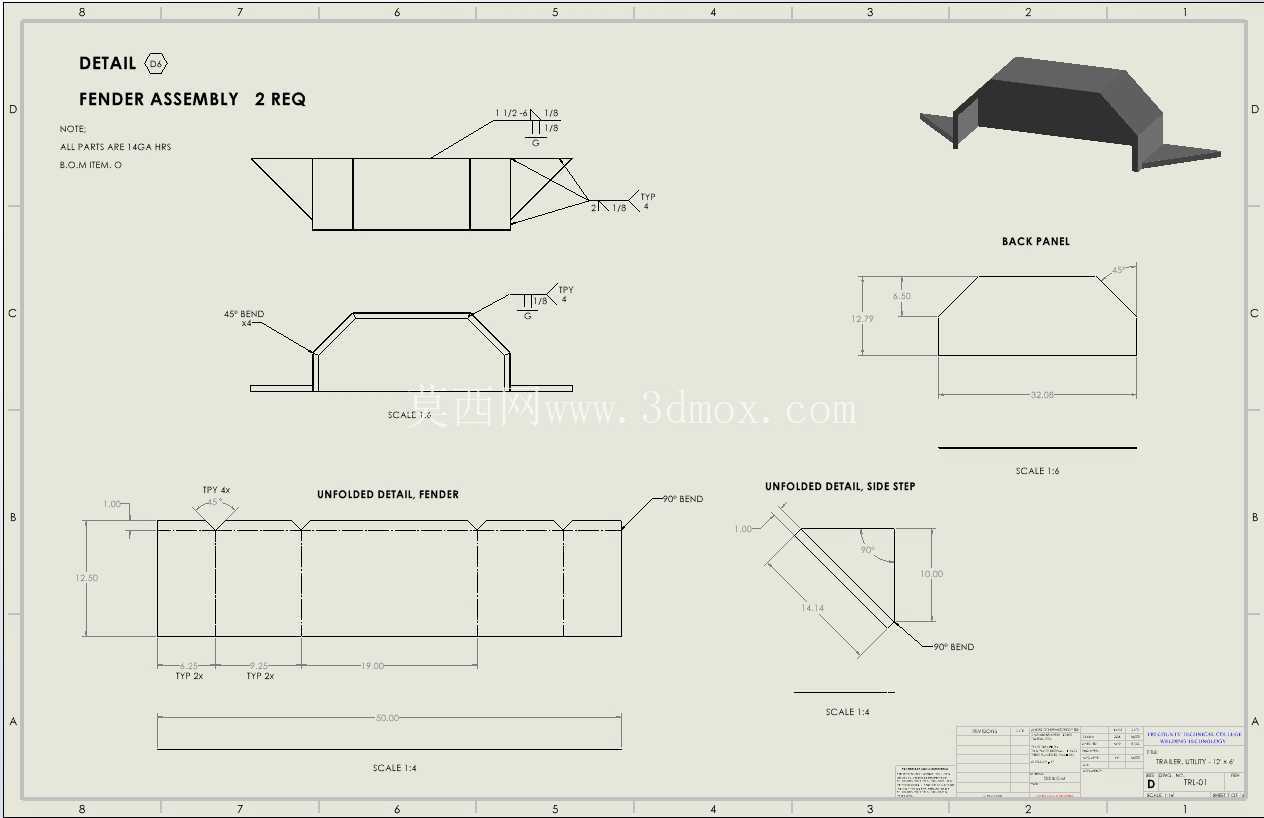

　　不对不对，单侧双轮的话是单轴两侧各双轮？不不对，图里的结构是，车轴布置在承载平台重心偏前的位置，保证牵引架处的下压力处于合理区间，不会出现牵引头上翘或者后轴过载的问题，轮毂采用标准轻型车通用规格，轮胎选用载重层级适配的低压拖车轮胎，能够在非铺装的简易路面上行驶时过滤部分颠簸震动，轮拱位置设置了独立的挡泥结构，防止行驶过程中泥水甩到承载平台的货物上。牵引架部分采用三角形桁架结构，从主纵梁前端向前收拢，末端安装标准尺寸的牵引球头连接座，同时配备手摇式驻车支腿，在拖车与牵引车分离时，支腿摇下可支撑前端重量，保持拖车水平停放，不需要额外找垫块支撑，牵引架上还预留了安全链挂点，行驶时将安全链挂接在牵引车尾部的挂点上，即便牵引连接意外脱开，安全链也能拖住拖车避免完全失控。

　　承载平台的有效尺寸为6英尺宽度、12英尺长度，换算为公制单位大概是1829mm宽、3658mm长，这个尺寸刚好能够容纳标准尺寸的托盘货物，也能放下多数小型园林作业机械、装修用的板材管材，整体宽度控制在轻型拖挂的法规允许范围内，不需要额外办理超限运输手续。设计过程中优先考虑了结构的易维护性，所有焊接位置都做了满焊处理并打磨掉焊渣，后期补漆维护方便，车轮轴承采用标准通用件，损坏后可直接在市面采购替换，不需要定制特殊配件；木质承载面板通过沉头螺栓固定在底部横梁上，当面板出现磨损腐烂时，可单独拆卸更换面板，不需要整体更换车架结构，大幅降低长期使用的维护成本。

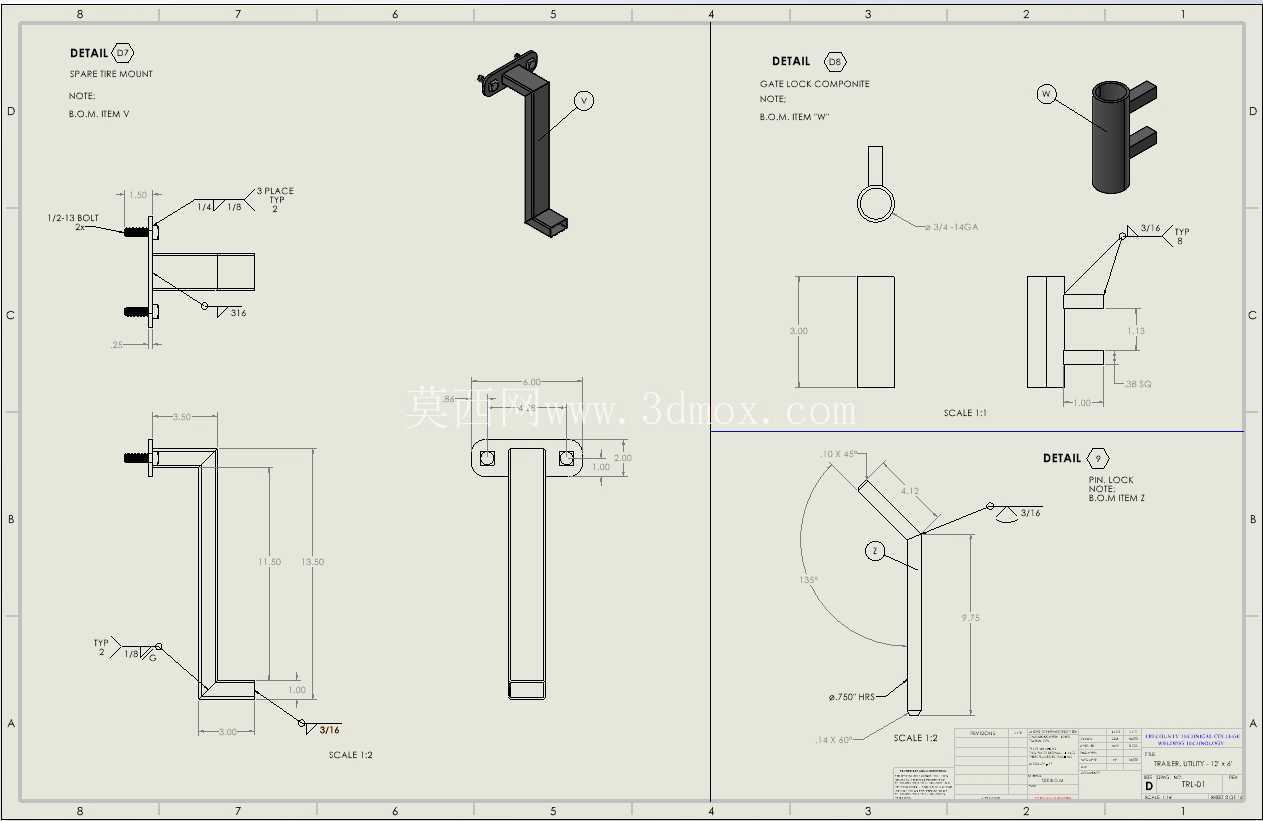

　　车架的侧边预留了绑绳挂点，用户在运输货物时可直接用绑带穿过挂点固定货物，不需要额外焊接挂钩，挂点沿车架侧边等距分布，不管固定大件还是小件货物都能找到合适的捆扎位置。尾部爬梯的铰接位置采用耐磨衬套，长期翻转使用也不会出现铰接孔磨损松旷的问题，锁止机构采用弹簧插销结构，行驶过程中不会因为颠簸自动脱开，操作时只需要拔出插销即可放下爬梯，动作简单可靠。在实际使用中，这款拖车不需要复杂的操作培训，普通驾驶员只要掌握基本的拖挂行驶注意事项即可使用，相比全封闭的厢式拖车，它的开放式平台装卸货更加灵活，侧面、尾部都可以进行装卸作业，尤其是运输长度超出平台的长条形物料比如管材、型材时，前端或者后端可以适当伸出，只要固定牢固即可正常运输，适用性比同尺寸的厢式拖挂更广。另外，车架的结构设计充分考虑了载荷分布，额定承载范围内的货物放置在平台上时，车架的变形量控制在允许范围内，不会出现长期使用后车架永久变形的问题，主纵梁的截面选型经过载荷校核，在满载状态下行驶在颠簸路面时，焊缝位置的应力也处于材料许用应力范围内，保证结构的使用寿命。
