LS拖拉机割草平台甲板主轴结构设计

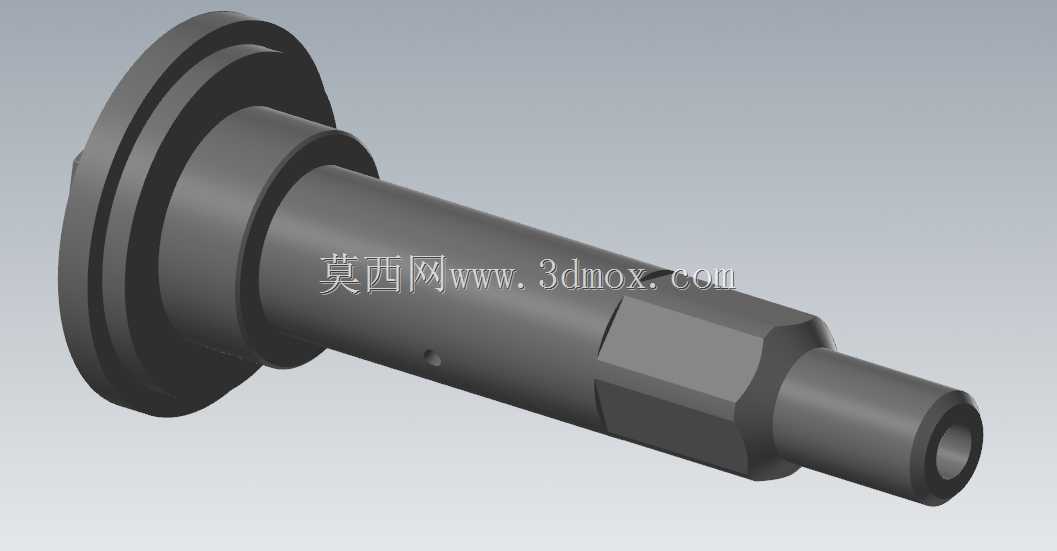

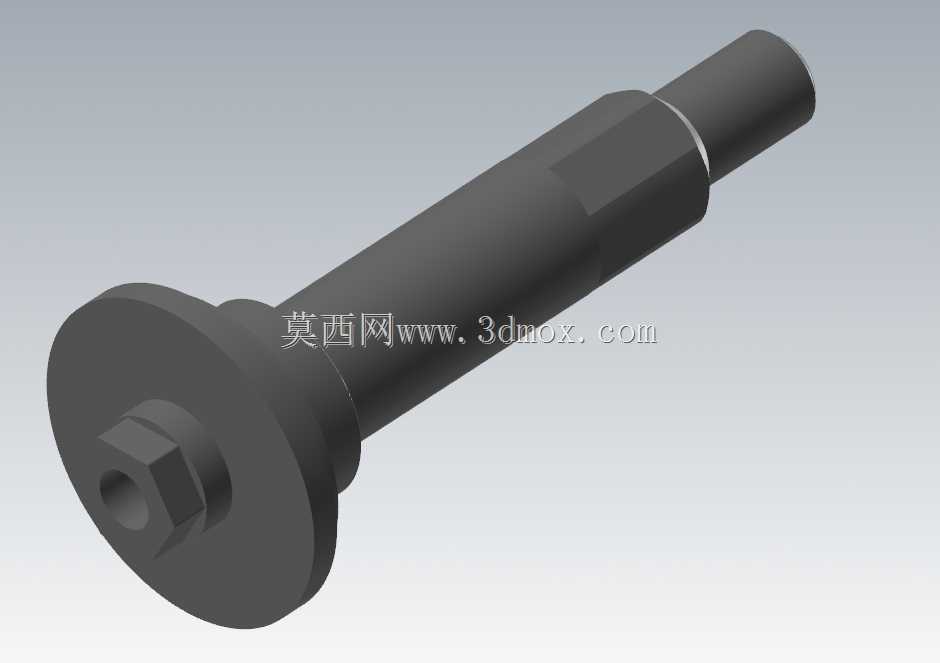

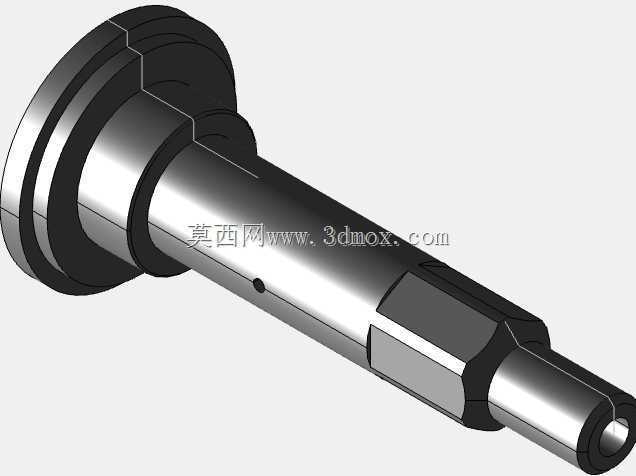

　　在丘陵与平原交错的农垦作业场景里，带割草功能的LS型拖拉机承担着草场维护、作物秸秆还田预处理、果园行间杂草清理等多重作业任务，甲板主轴作为割草台核心的传动承载部件，其结构合理性直接决定割草作业的连续运转时长与故障间隔周期。这款主轴的设计完全围绕割草台甲板的安装空间做适配，大端的双凸缘法兰结构直接贴合甲板安装基面，法兰端面的平面度公差控制在0.02mm以内，避免安装后出现偏摆导致的传动振动，法兰段的外径匹配割草台甲板的预制安装孔位，安装时无需额外扩孔或加装调整衬套，可直接通过螺栓完成轴向定位，安装边界完全适配现有LS系列拖拉机割草平台的甲板预留空间，不会与周边的护板、皮带张紧轮、刀盘连接座产生运动干涉。从功能承载角度看，

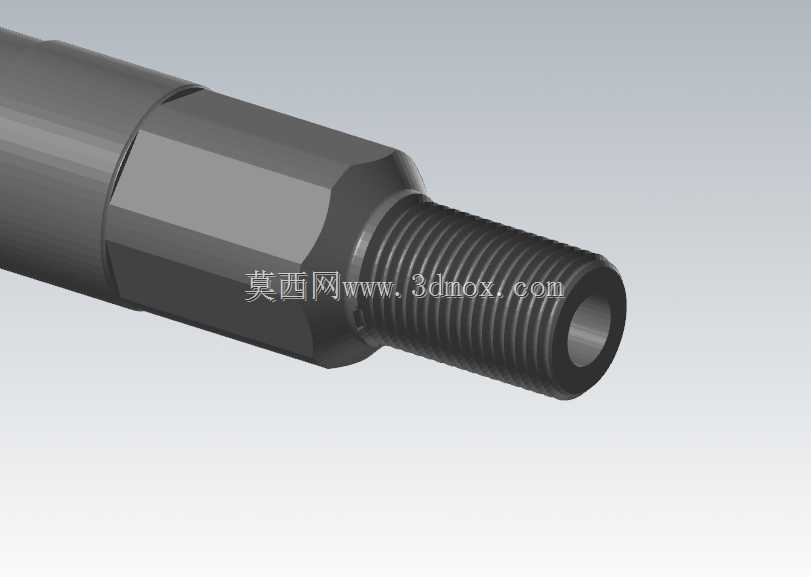

　　这款主轴需要同时传递扭矩、承受刀盘作业时的交变冲击载荷，作业过程中割草刀碰到硬质土块、小石块时会产生径向的瞬时冲击力，因此轴身的变径设计做了针对性的应力分散处理，法兰与轴身衔接处采用大圆角过渡，避免应力集中导致的轴段断裂，轴身中段的扁方结构是专门为传动轮毂的周向定位设计的，相比普通平键连接，扁方结构能承受更大的冲击扭矩，不会出现滚键、键槽崩裂的问题，适配割草作业频繁变载的工况。轴身靠近输出端的位置设计有径向定位小孔，用于安装锁紧销，限制刀盘连接座的轴向窜动，避免作业过程中刀盘脱出引发安全事故，输出端的内孔设计用于匹配刀盘的定位芯轴，保证刀盘与主轴的同轴度，减少高速旋转时的动不平衡量。设计过程中充分考虑了农机作业的维护便利性，

　　轴身的各段直径差控制在合理范围，拆卸时可直接用拉马从法兰端将轴顶出，无需加热或破坏性拆卸，轴的表面粗糙度根据不同配合段做了区分，法兰安装面、扁方传动段、输出端配合面的粗糙度达到Ra1.6，非配合的轴身中段粗糙度为Ra3.2，既满足配合精度要求，又控制了加工成本。从实际作业的适配性来看，这款主轴的轴向尺寸经过反复校核，安装后刀盘的作业高度与割草台设计的留茬高度参数完全匹配，不会出现刀盘擦碰甲板或者留茬高度过高的问题，轴的整体刚性经过受力仿真验证，在额定转速下的径向跳动量控制在0.05mm以内，能保证刀盘旋转时的切割间隙均匀，避免出现漏割、刀片打护板的问题。针对农垦作业多粉尘、多草屑的工况，轴身的非配合段做了光滑过渡设计，

　　没有容易缠绕草屑的凹槽或台阶，作业时草屑会顺着轴的旋转方向被甩出，不会堆积在轴根位置造成密封件磨损，法兰端的密封槽预留位置适配标准的骨架油封，可有效阻挡草屑、泥水进入轴承安装位，延长轴承的更换周期。不同于通用工业转轴的设计，这款主轴完全针对割草平台的特定工况做了结构优化，没有多余的设计冗余，每一段轴径、每一个结构特征都对应实际的安装或功能需求，比如扁方段的长度刚好匹配传动轮毂的宽度，既保证足够的传动接触面积，又不会占用多余的轴向空间，输出端的内孔深度经过计算，既能满足刀盘芯轴的定位长度要求，又不会因为孔过深导致轴端的壁厚不足影响结构强度。在安装边界的校核上，设计阶段就做了全行程的运动干涉检查，当割草台抬升到最高位置、下降到最低切割位置时，主轴的所有结构都不会与拖拉机的悬挂机构、割草台的升降臂产生碰撞，适配拖拉机悬挂系统的全行程运动范围，不需要对现有割草台结构做任何改装即可直接替换安装。
