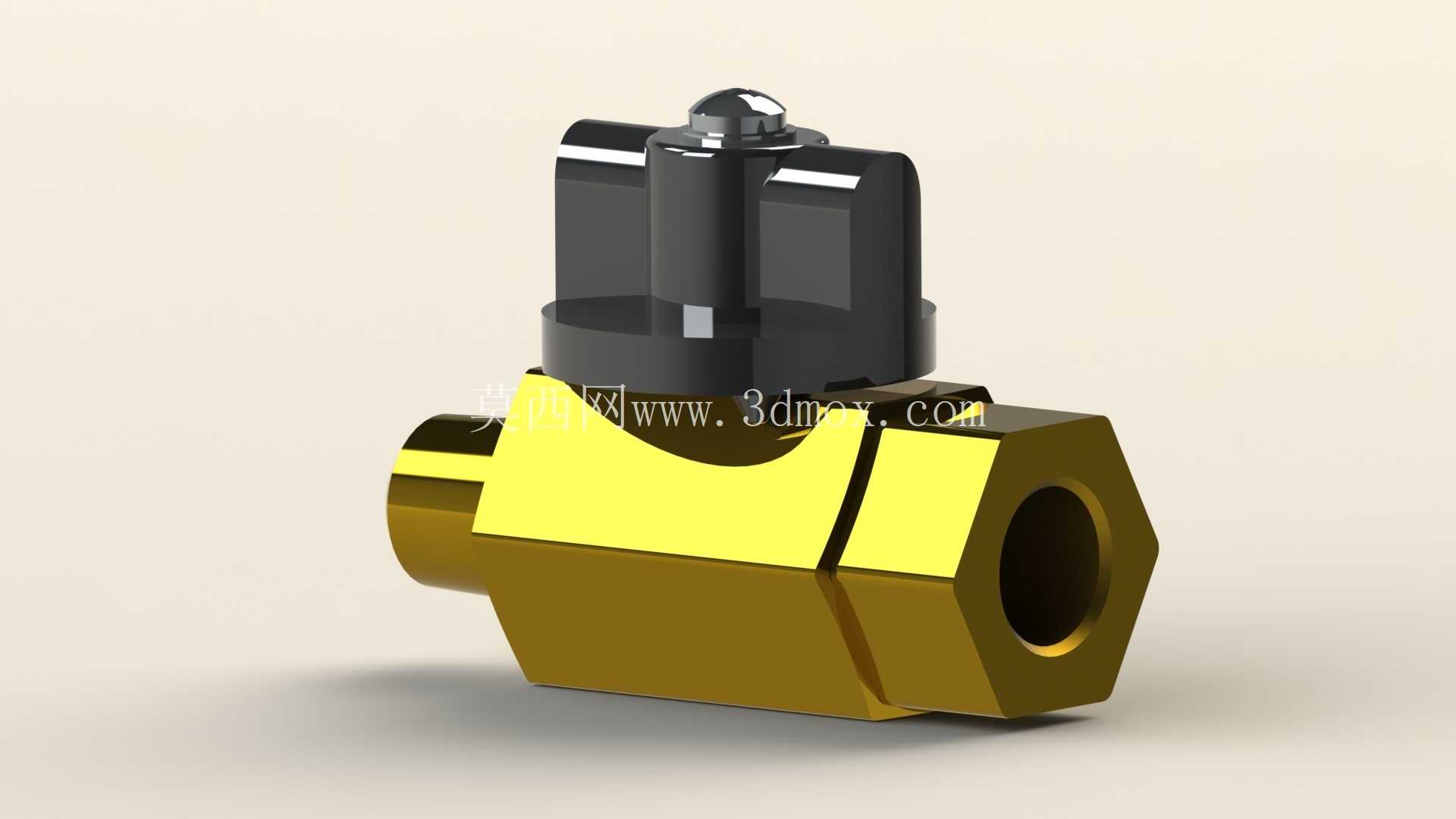

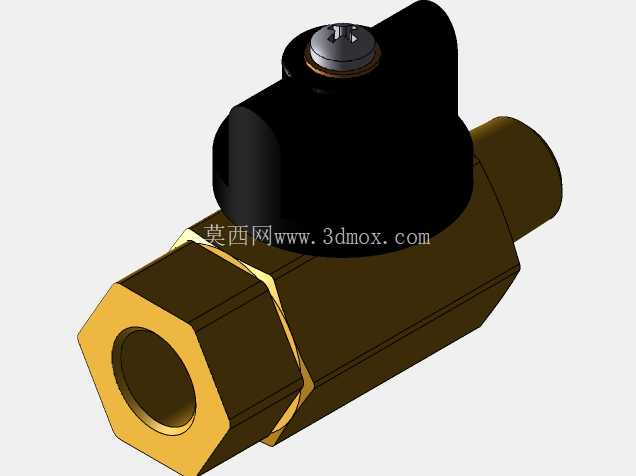

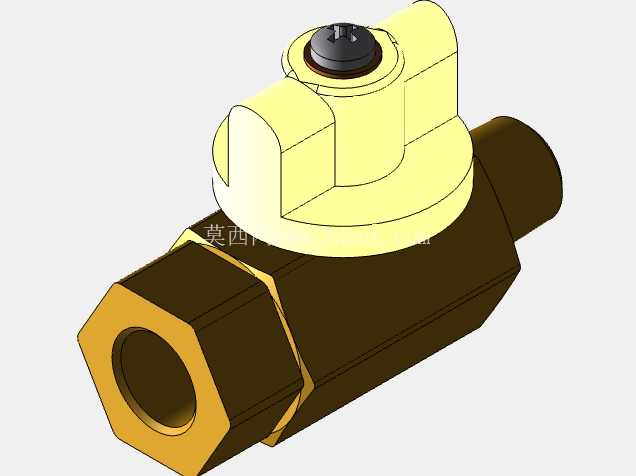

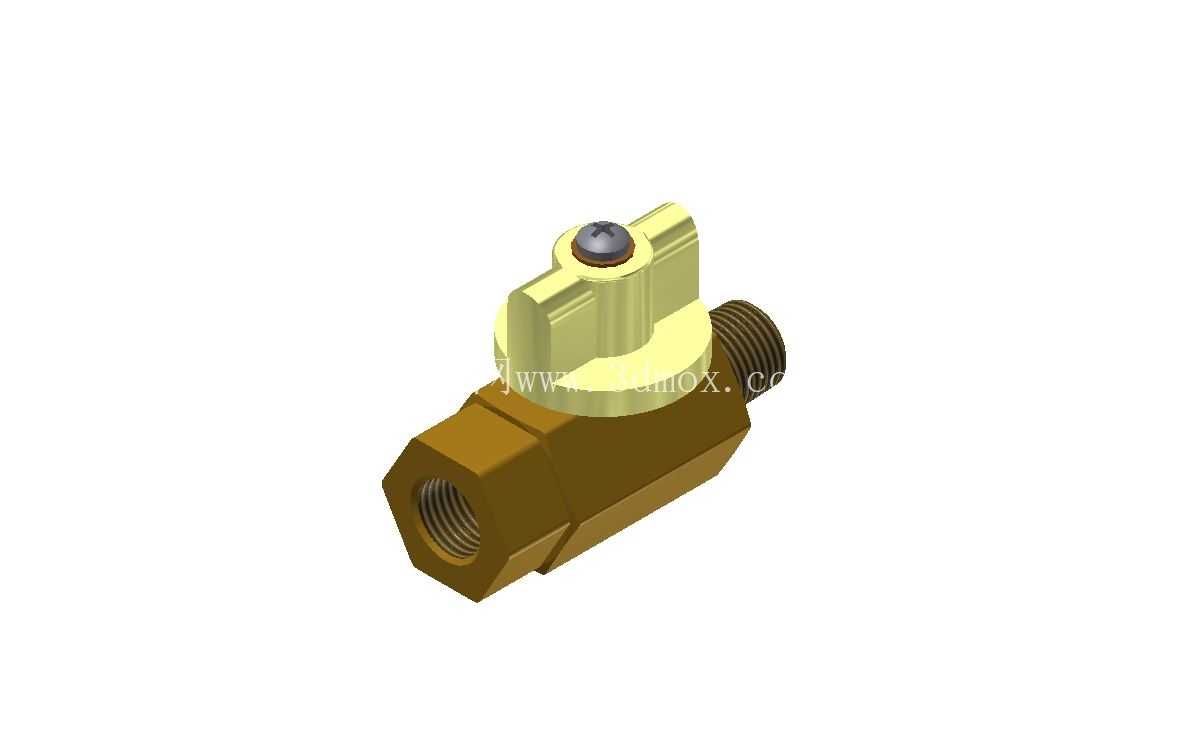

1/8NPT接口黄铜小型氧气系统球阀

这款黄铜球阀主要适配100氧气系统的管路通断控制场景，在医用供氧、小型工业制氧设备、实验室气路这类对管路密封可靠性、介质兼容性有明确要求的场景中，这类小通径球阀是非常常用的管路控制元件。两端统一采用1/8NPT锥管螺纹接口，这类螺纹依靠自身锥度的咬合变形实现密封，不需要额外加装平垫，在小通径气路安装中能有效减少密封失效的概率，适配外径匹配的紫铜管、尼龙气管以及带NPT外螺纹的管路接头，安装时仅需要在螺纹段缠绕适量聚四氟乙烯生料带，就能满足氧气系统的密封要求，不会出现介质泄漏的问题。

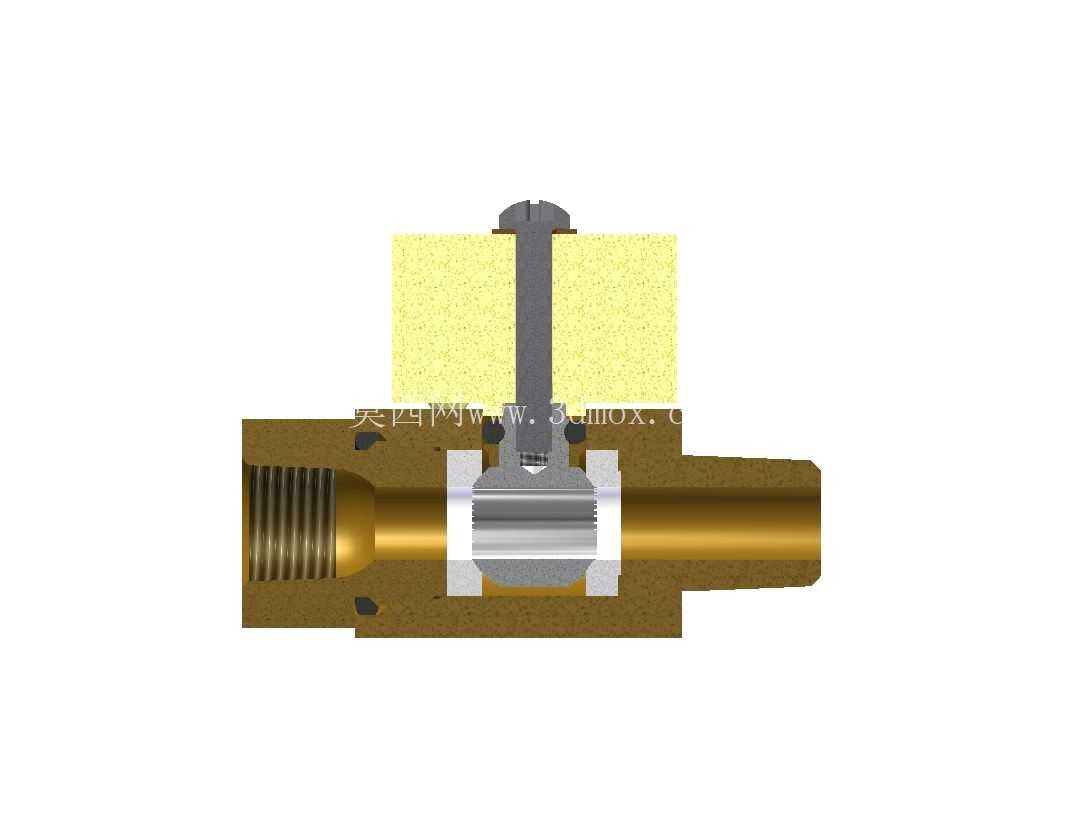

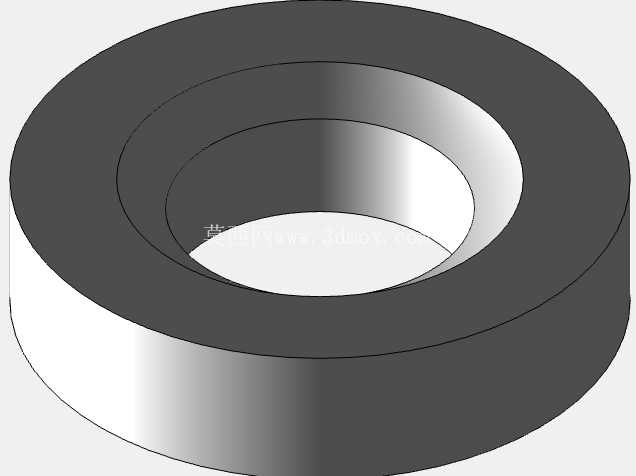

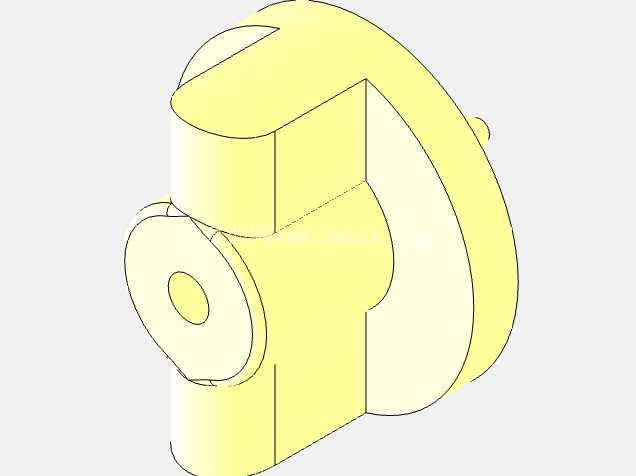

从结构设计来看，这款球阀采用一体式黄铜锻压阀体，相比拼接式的阀体结构，锻压成型的阀体内部没有额外的拼接焊缝，能承受更高的管路压力，在氧气系统常见的0.4-0.8MPa工作压力区间内，阀体不会出现形变开裂的问题。内部的密封球采用精磨黄铜材质，和阀体内部的PTFE密封座紧密贴合，开关状态下的密封阻力小，手柄转动的扭矩控制在合理区间，不需要借助额外工具就能手动完成开关操作，日常巡检时的通断操作非常便捷。顶部的手柄采用一字式拨片结构，手柄的指向和管路通断状态直接对应，手柄和管路轴向平行时为全开状态，垂直时为全关状态，操作人员在现场不需要额外查看标识，就能快速判断阀门的当前状态，避免误操作带来的气路通断异常。

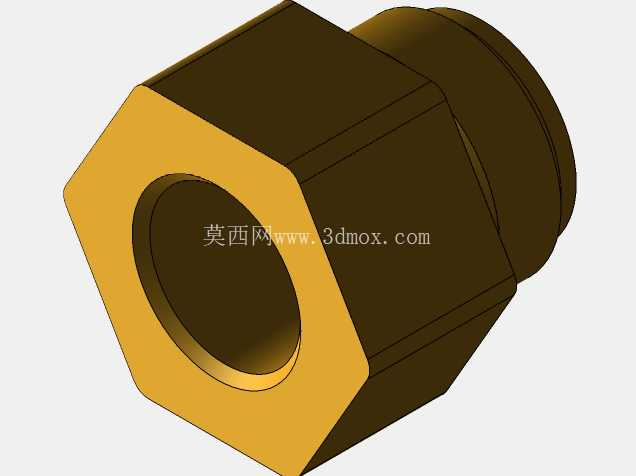

在安装边界上，这款球阀的整体外形紧凑，阀体的六角结构预留了标准扳手的卡位空间，安装时可以用普通开口扳手卡住阀体六角位完成螺纹紧固，不需要额外设计专用的安装工装。阀体两端的螺纹同轴度控制在合理公差范围内，安装后不会出现管路别劲的问题，能适配狭小空间内的气路布局，比如小型制氧机的内部管路、设备端的供氧终端支路，这类空间有限的安装场景下，紧凑的外形不会和周边的管路、元器件产生干涉。

从功能特性来说，这款球阀的通径和1/8NPT接口的通径完全匹配，全开状态下的介质流阻非常小，不会对氧气的输送造成额外的压力损失，能保证支路供氧的压力稳定。阀门的开关行程为90度，从全关到全开只需要转动四分之一圈，在需要紧急切断气路的场景下，能快速完成操作，满足氧气系统的安全操作要求。材质上选用的黄铜牌号适配氧气介质的使用要求，不会和氧气产生氧化反应，长期使用也不会出现内部锈蚀掉屑的问题，避免杂质进入下游的精密调压元件、供氧终端，造成设备堵塞或者功能异常。

在实际选型应用中，这类小通径黄铜球阀多用于氧气系统的支路控制，比如单个供氧终端的前端通断控制、设备内部气路的分段隔离，相比大通径的管路球阀，它的成本更低，安装占用空间更小，完全能满足小流量氧气支路的控制需求。设计建模时，阀体的内部流道做了平滑过渡处理，没有直角突变的结构，介质流过时不会产生紊流，也不会在流道内部形成杂质积存的死角，长期使用也不会因为杂质积存影响阀门的开关密封性。手柄和阀芯的连接采用扁位定位结构，转动时不会出现打滑空程的问题，开关位置的定位准确，不会出现手柄转动到位但阀芯没有完全开闭的情况，能保证每次操作的可靠性。
