M20x1.5蜗杆百齿蜗轮传动组件

　　在小型自动化输送线、精密进给机构、桌面级工装变位设备这类对安装空间有严格限制的传动场景里，蜗轮蜗杆副的应用占比一直不低，核心原因是这类结构能在单级传动下实现大传动比，同时自带反向自锁特性，不需要额外加装制动结构就能避免负载倒转，尤其适合垂直升降、角度微调这类需要位置保持的工位。这套传动组件的蜗杆采用M20x1.5的公制梯形螺纹参数，匹配的蜗轮齿数设定为100齿，单级传动比可以达到100，能直接把高速输入的转速降到适合低速重载输出的区间，省去了多级齿轮传动带来的累积间隙和结构冗余。

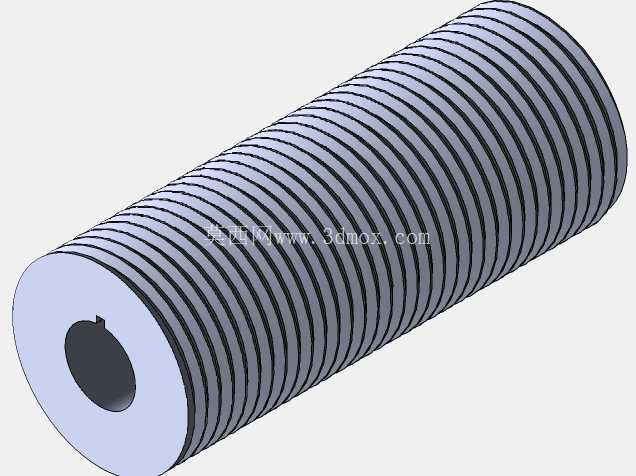

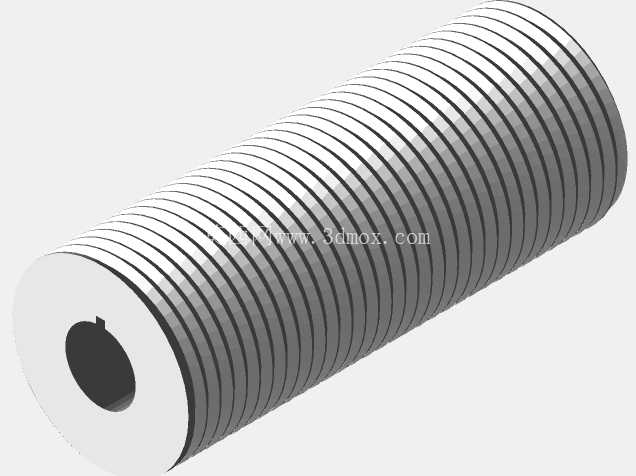

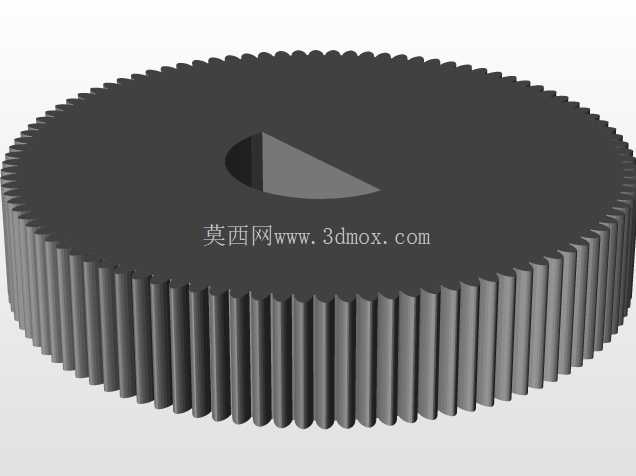

　　从结构设计逻辑来看，蜗杆部分采用中空轴结构，中心通孔可以直接穿过动力输入轴，轴端预留的键槽结构能实现周向固定，不需要额外设计联轴器转接，能有效压缩轴向安装尺寸，整个蜗杆的外圆柱面加工有连续的螺旋齿，齿面的螺旋升角经过匹配计算，能和蜗轮齿面实现线接触啮合，相比点接触的交错轴斜齿轮，啮合接触面积更大，传动过程中的齿面压强更低，能承受更大的输出扭矩。蜗轮部分采用圆柱式外形，外圆的环形齿槽和蜗杆螺旋齿完全匹配，安装时只需要保证蜗杆轴线和蜗轮轴线的空间交错角为90度，中心距匹配设计值就能实现正常啮合，不需要复杂的调整工装，对装配人员的技术门槛要求更低。

　　实际选型使用时需要注意，这类大传动比的蜗轮蜗杆副传动效率相对偏低，不适合长时间连续高速运转的工况，更适合间歇式运转、需要大扭矩输出、对位置保持有要求的场景，比如小型工装的翻转驱动、轻型物料的升降驱动、精密调节平台的进给驱动。建模过程中，蜗杆的齿形生成需要严格对应M20x1.5的螺纹参数，齿顶高、齿根高的取值要符合梯形螺纹的标准规范，避免出现齿顶干涉或者啮合间隙过大的问题；蜗轮的齿形需要按照蜗杆的参数做包络生成，保证每个齿的齿面都能和蜗杆螺旋面实现正确贴合，不能直接用普通直齿轮的参数替代建模，否则实际装配时会出现卡滞、啮合异响、磨损过快的问题。

　　安装边界方面，蜗杆的中空内孔直径要匹配常用的标准输入轴径，外圆的最大齿顶圆直径要控制在安装腔体的预留空间内，轴向长度要适配支撑轴承的安装位置，两端预留的轴承位要保证同轴度，避免蜗杆运转时出现径向跳动；蜗轮的内孔同样预留键槽结构，用来连接输出轴，外圆齿顶圆和安装腔体内壁要预留足够的安全间隙，避免运转过程中出现剐蹭。另外要注意，这套组件的设计参数里特意标注了模块匹配注意事项，实际加工或者选型替换时，要核对模数、齿形角、螺旋升角的匹配度，不能单纯按照齿数和螺纹规格直接替换，否则会出现啮合不良的问题，日常维护时需要在齿面涂抹适配的润滑脂，降低齿面磨损，延长组件的使用寿命，在低速轻载的工况下，这类结构的运行噪音远低于多级直齿轮传动，适合对噪音控制有要求的桌面级设备、实验室小型装置使用。
