多弯法兰连接排气歧管结构设计

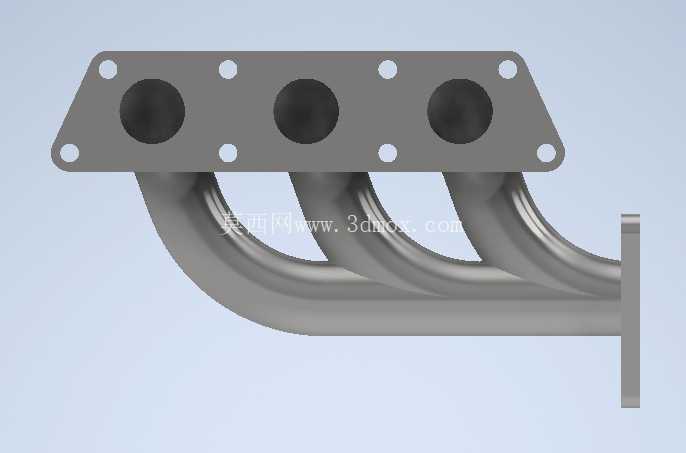

　　该弯管组件属于流体输送系统的核心连接构件，常见于内燃机排气系统、工业通风管路、小型流体设备的介质导流环节，主要承担多支路介质汇流、转向输送的功能，可将不同腔体导出的气态介质通过独立弯管通道汇总后统一输送至下游管路，避免不同支路介质在输送过程中产生紊流干涉，降低管路内部的流体阻力损失。从结构设计逻辑来看，组件采用双侧法兰安装形式，两端法兰面均预留均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫片实现与上下游设备端面的刚性连接，安装边界需保证法兰端面的平面度公差控制在0.1mm以内，避免安装后出现密封面渗漏问题。

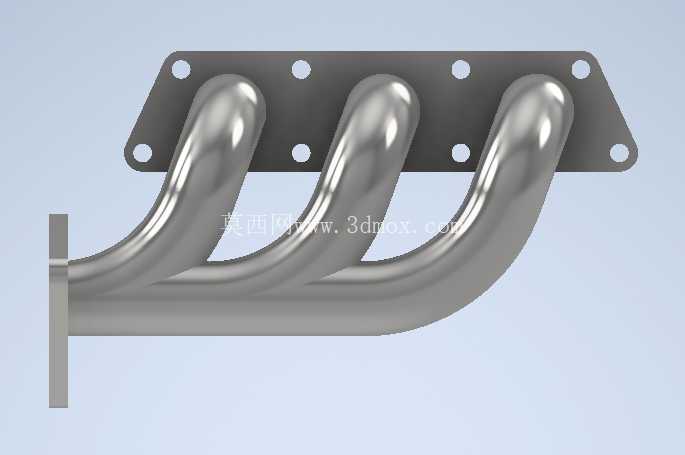

　　弯管部分采用等曲率S型流道设计，每一路弯管的弯曲半径经过流体仿真校核，既保证介质在弯管段转向时的流速均匀性，又尽可能压缩管路整体的轴向安装空间，相比直角弯管结构可降低15%左右的流阻系数，减少介质输送过程中的压力损耗。整体结构采用一体化成型思路，弯管与两端安装法兰为刚性连接结构，无额外拼接焊缝，既提升了构件整体的结构强度，也避免了焊缝位置长期受介质冲刷出现的腐蚀渗漏问题。在实际应用场景中，这类多弯汇流管路可适配小排量内燃机的排气系统布局，在紧凑的发动机舱空间内完成多缸排气的汇流输出，也可用于小型工业除尘设备的支路风管连接，在有限的设备安装空间内完成多工位吸尘口的管路汇总。

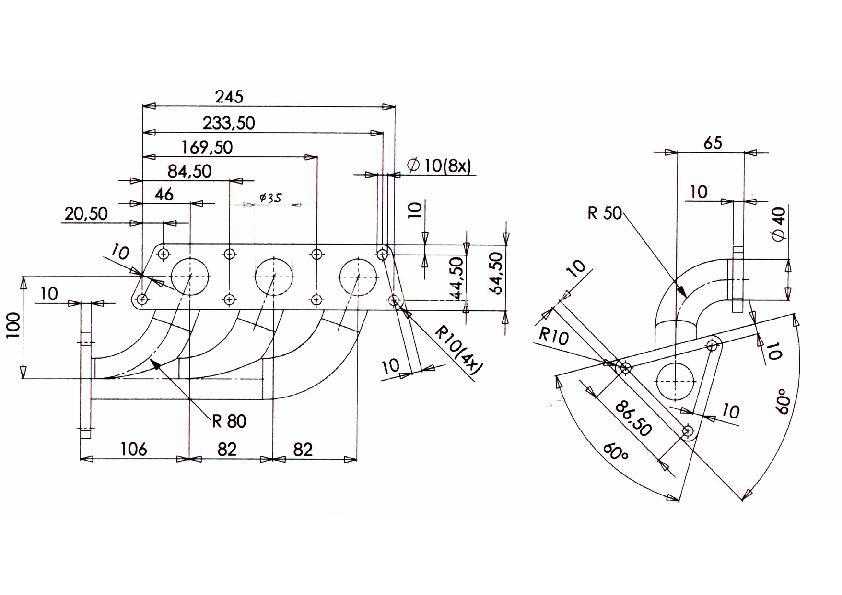

　　设计过程中重点考量了安装空间的适配性，两端法兰的孔位间距、法兰厚度均按照通用管路安装标准设定，可直接匹配同通径的标准法兰接口，无需额外制作转接件。弯管的壁厚根据输送介质的压力等级设定，常规气态介质输送场景下壁厚可满足0.3MPa以内的工作压力需求，若用于带一定腐蚀性的介质输送，可在不改变整体安装尺寸的前提下调整壁厚参数或更换耐腐蚀材质。流道内壁做顺滑过渡处理，弯管段无明显折角，可减少介质内杂质在管路拐角处的沉积，降低管路长期使用后的堵塞风险。安装时需注意法兰面的密封垫片需完全覆盖流道开口，螺栓紧固需按照对角顺序逐步拧紧，避免法兰面受力不均出现翘曲导致密封失效。

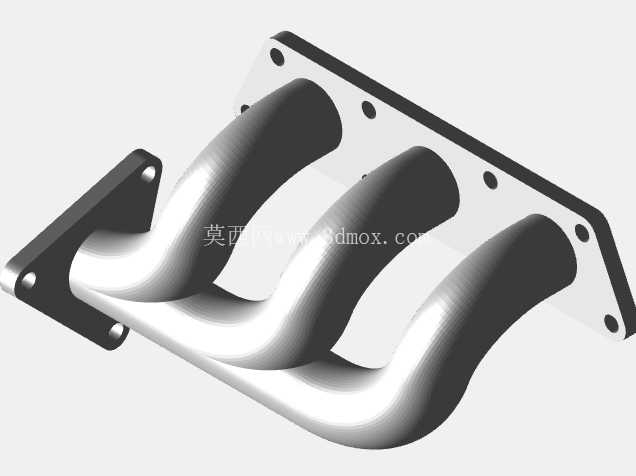

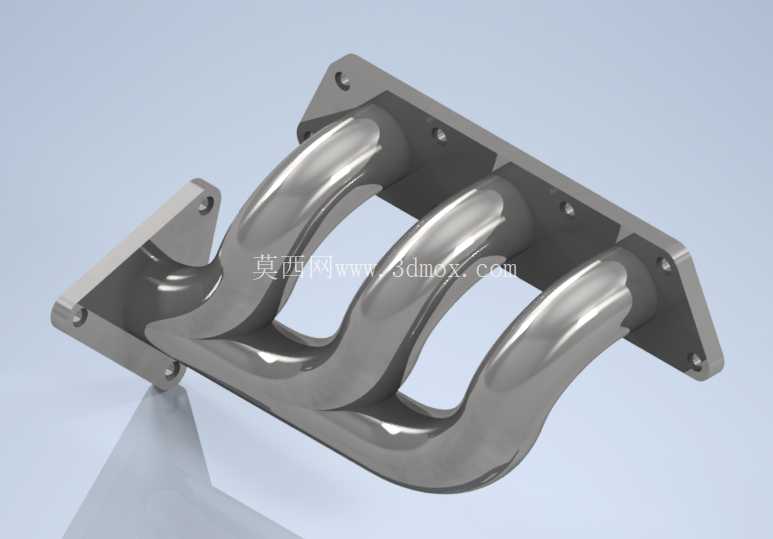

　　该结构的三维建模过程中，优先采用曲面扫掠方式生成弯管主体，再通过布尔运算整合两端法兰结构，可保证弯管段的壁厚均匀性，避免出现局部壁厚过薄导致的结构强度不足问题，同时建模时预留了螺栓孔的安装间隙，可适配标准规格的紧固螺栓，满足实际装配的公差要求。
