折叠式内外径半径测量量具结构设计

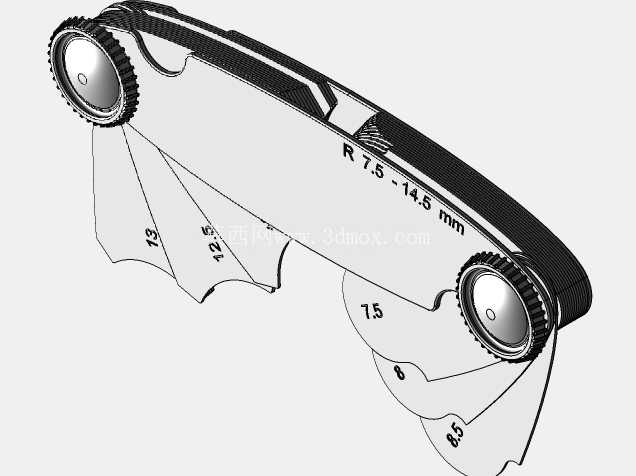

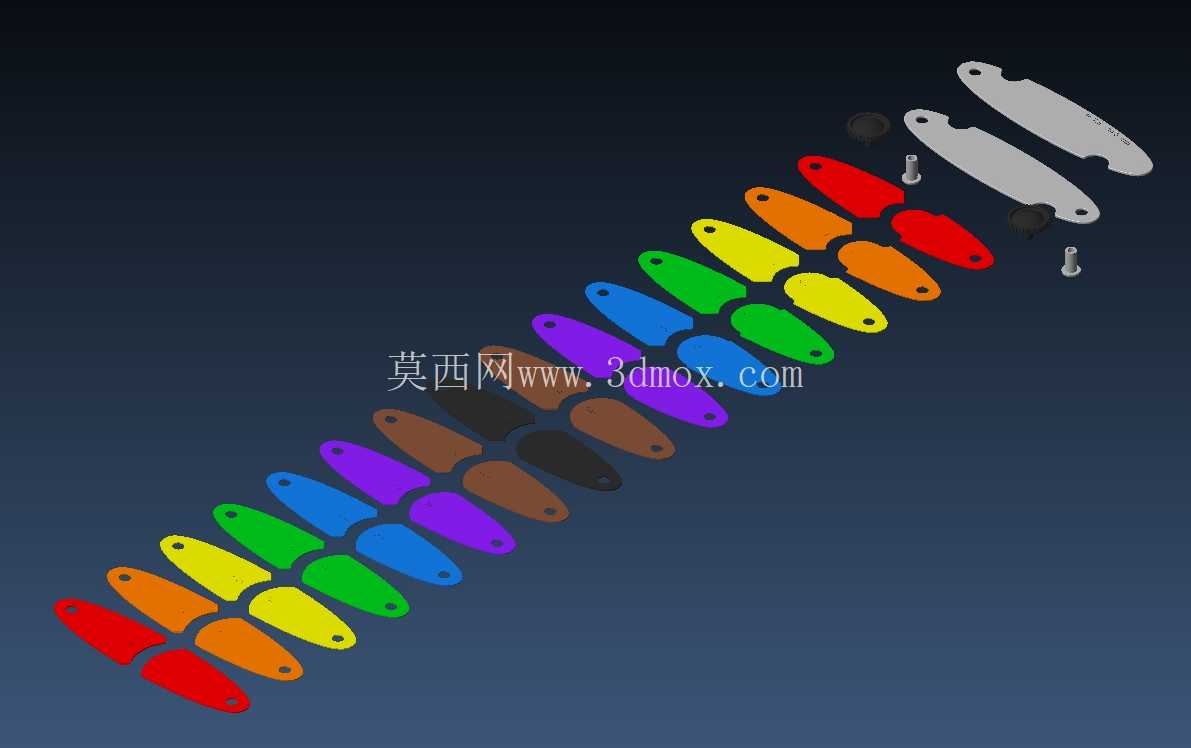

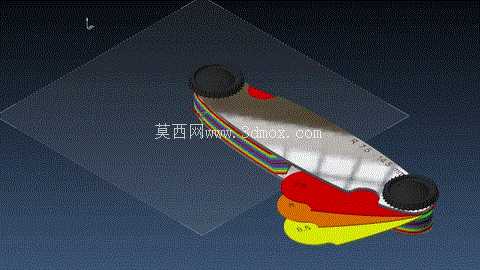

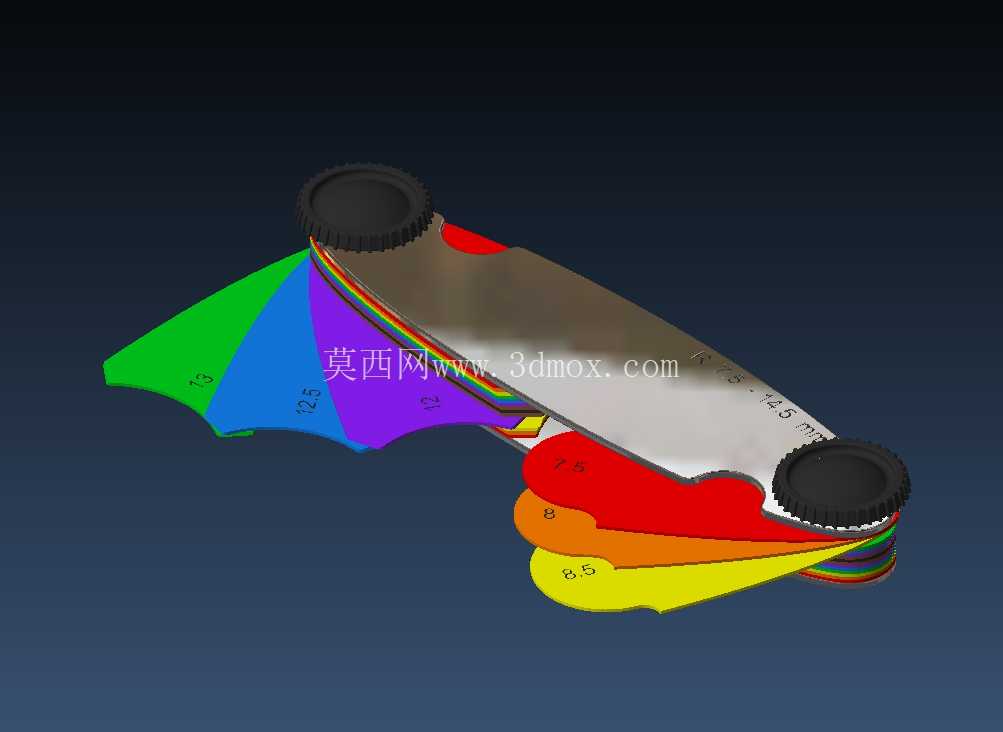

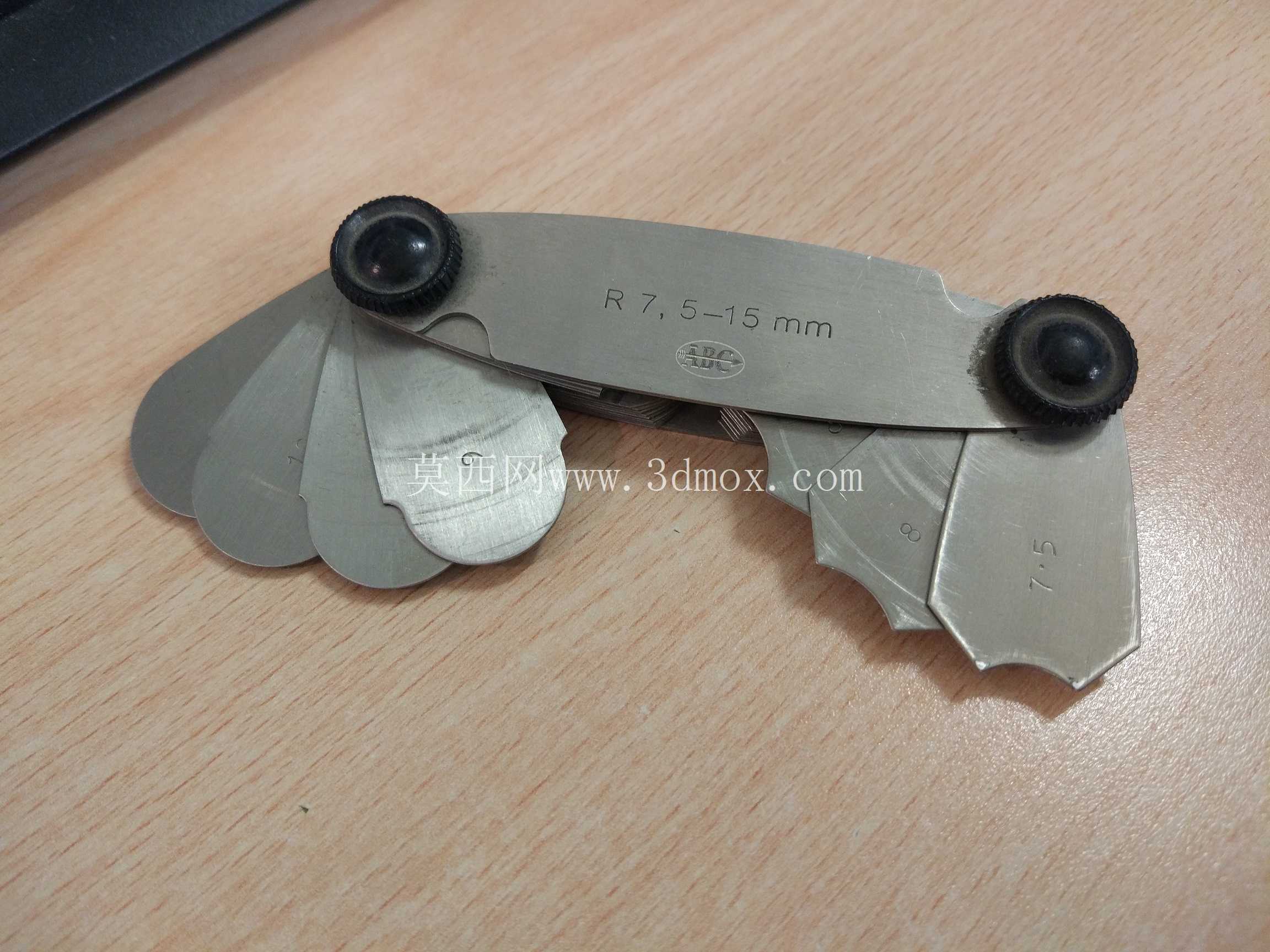

　　在机械加工、五金修配、模具调试的现场场景中，圆弧半径的快速检测一直是一线操作中容易被忽略但影响装配精度的环节——很多时候工件的圆弧倒角、轴类圆角、型腔圆弧不需要三坐标的高精度检测，但需要快速判断半径是否符合公差要求，尤其是在设备维修、单件小批量加工的场景下，携带整套固定式半径样板不仅占空间，还容易在工具箱内磕碰造成样板磨损，影响测量精度。这款折叠式半径测量工具的设计，正是瞄准了现场快速检测的实际需求，把多组不同规格的半径测量片整合到折叠式的刀架结构中，和日常使用的美工刀、折叠塞尺的收纳逻辑类似，不用的时候可以把所有测量片收进壳体内部，避免测量刃口被磕碰划伤，需要使用的时候只需要把对应规格的测量片翻出卡紧，就可以直接抵在被测圆弧表面做透光检测。从结构设计的逻辑来看，这款量具的核心是解决传统散装半径规容易丢失、携带不便的痛点，整体采用层叠式的片材堆叠结构，两端的转轴带阻尼定位结构，翻出的测量片可以保持固定角度不会随意晃动，测量的时候不需要额外用手固定片体位置。每一片测量片的端部都加工成对应半径的标准圆弧，分为内圆弧和外圆弧两组测量端，内圆弧端用来测量工件的外凸圆角半径，外圆弧端用来测量工件的内凹圆弧半径，测量的时候只需要把测量端贴合在被测圆弧表面，观察接触面的透光缝隙就可以快速判断圆弧半径是否匹配，不需要复杂的读数操作，一线操作人员不需要专门培训就可以快速上手。

　　考虑到现场使用的磨损问题，测量片的刃口部分做了加厚处理，相比传统薄片状的半径样板，抗弯折能力更强，不小心掉在地上也不容易出现卷边、变形的问题，壳体部分采用弧形的贴合手感设计，握持的时候可以贴合手掌轮廓，长时间手持测量也不会出现硌手的问题。从安装边界和尺寸适配的角度，这款量具折叠后的整体尺寸和普通折叠美工刀接近，可以直接放进工作服的上衣口袋或者工具包的侧袋里，不需要专门的量具盒收纳，整体重量控制在百克级别，随身携带不会有明显的负重感。每一片测量片上都蚀刻有对应的半径数值标识，即使表面沾了油污、切削液，用抹布擦拭之后标识依然清晰可辨，不会因为长期磨损出现数值模糊的问题。

　　在实际应用场景中，这款量具可以覆盖钣金折弯圆角检测、注塑件浇口圆弧检查、模具型腔圆角修配验证、轴类零件倒角半径确认、五金工件毛刺倒圆检测等多个场景，相比固定式半径规，折叠结构的设计让测量片的展开角度可以根据被测位置的空间做调整，比如在检测设备内部狭窄位置的圆弧时，可以把测量片翻到和壳体呈90度的位置，伸到狭窄空间内完成测量，不会像整组固定式半径规那样因为整体体积太大被周边结构干涉。设计过程中特意把测量片的转动阻尼调整到合适的区间，既不会因为太松导致测量片随意转动，也不会因为太紧导致翻折的时候需要用很大的力气，单手就可以完成测量片的切换操作，在高空作业、手持工件作业的场景下，单手操作的设计可以大幅提升使用的便利性。

　　测量片的材质选用淬火处理的弹簧钢，表面做防锈发黑处理，长期在潮湿、有切削液的车间环境中使用也不容易生锈，测量刃口的硬度控制在HRC45-50之间，既有足够的耐磨性，也不会因为硬度过高导致磕碰的时候出现崩口，日常维护只需要定期在转轴位置滴少量润滑油，就可以保证转动顺畅，不需要复杂的保养流程。和传统的半径测量工具相比，这款折叠结构的设计把多组测量规格整合在一个紧凑的壳体内，解决了传统散装半径规片体零散、容易丢失、携带不便的问题，同时保留了半径规透光检测快速、直观的优势，非常适合生产现场、维修现场的快速半径检测需求，不需要复杂的操作流程，拿到手就可以直接使用，对于需要频繁在不同工位、不同设备之间转场的质检、维修、装配人员来说，是一款实用性很强的随身测量工具。
