旋转式A型便携U盘结构三维设计

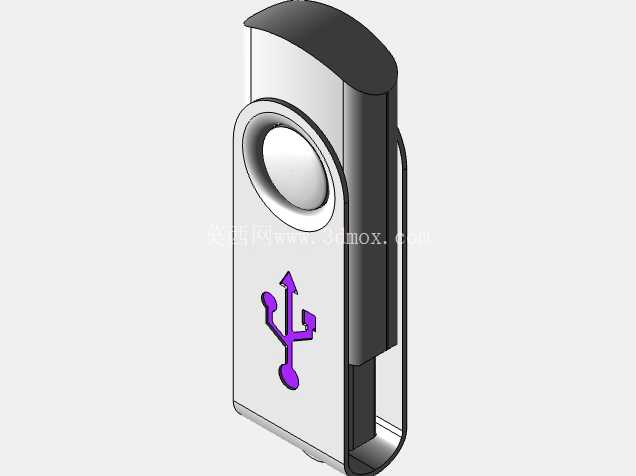

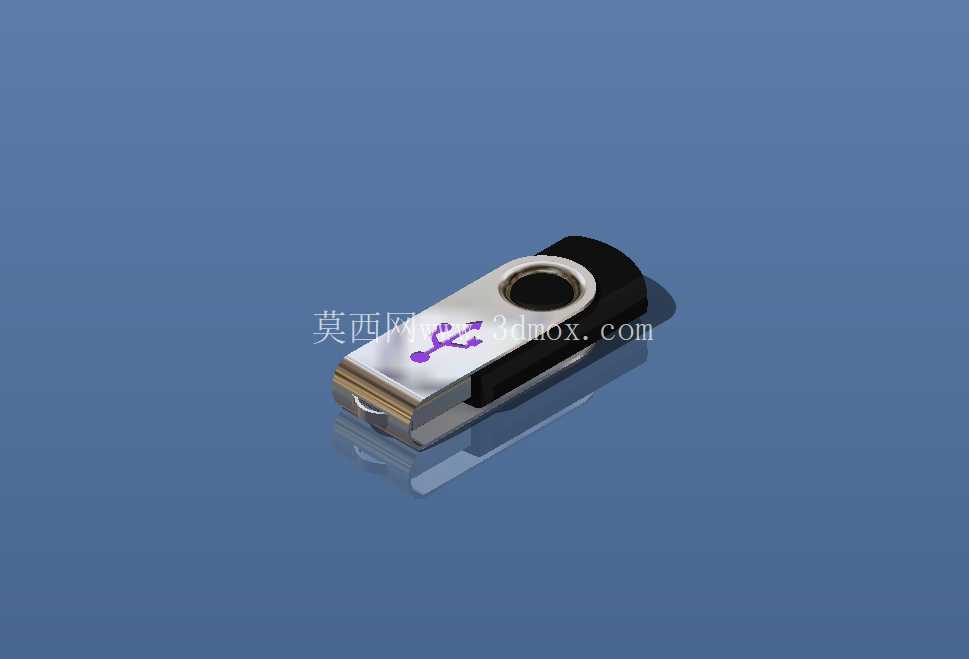

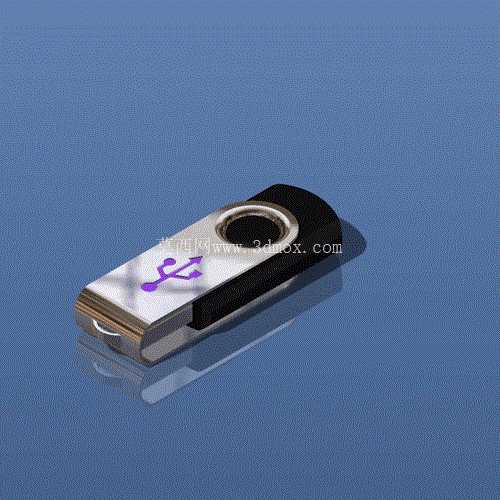

　　日常办公场景里，这类旋转式U盘是跨设备数据拷贝的核心便携载体，不用额外配备保护帽，靠自身壳体旋转实现USB插头的收纳与伸出，能避免帽盖丢失的常见问题，适配办公电脑、工业控制终端、嵌入式设备等带标准USB接口的场景，不管是车间里拷贝设备加工程序，还是办公室传输文档图纸，都能满足高频插拔的使用需求。从结构设计逻辑来看，这款U盘采用金属中框加塑料端盖的组合结构，旋转部位设置在金属中框的环形转轴处，转轴阻尼经过调校，旋转到伸出和收纳两个工位时都有明确的卡位手感，不会出现使用过程中插头随意晃动收回的情况。

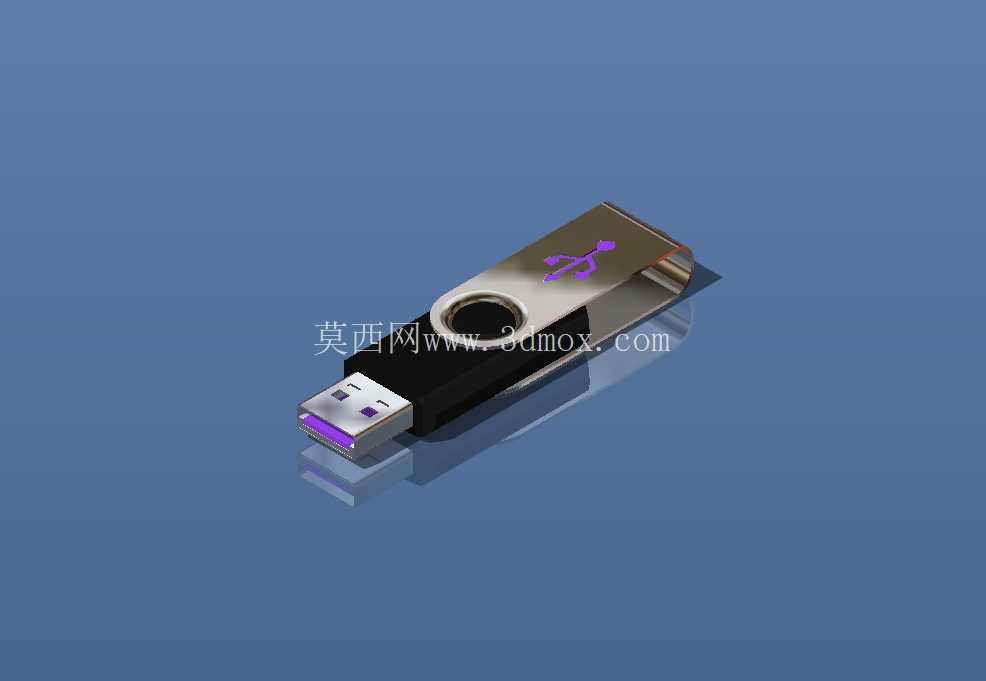

　　金属中框部分做了亮面倒角处理，既提升握持时的防滑手感，也能在日常揣放口袋、和钥匙等硬物混放时抵抗表面刮擦，塑料端盖部分做了哑光磨砂处理，减少指纹残留，长时间使用也不会出现表面光污染的情况。外形尺寸上，整体长度控制在60mm以内，宽度20mm左右，厚度不超过10mm，属于标准的便携U盘尺寸，不管是插在台式机前置USB接口还是笔记本侧边接口，都不会和相邻接口产生干涉，安装边界完全符合通用USB设备的尺寸规范，不需要额外预留多余的插拔空间。插头部分采用标准USB Type-A公头设计，金手指区域的尺寸完全遵循USB-IF规范，插拔寿命能满足日常万次以上的使用需求，插头根部和旋转支架做了一体化连接，避免频繁旋转导致的内部排线断裂问题。内部结构上，PCB板固定在金属中框的卡槽内，闪存颗粒和主控芯片都布置在PCB板的对应位置，旋转时PCB板随金属支架同步转动，不会出现内部线材拉扯的情况，端盖和中框之间采用卡扣式连接，不需要螺丝固定，装配时直接扣合即可，能提升量产时的装配效率。考虑到日常使用的跌落场景，金属中框的边缘做了圆弧过渡，没有尖锐棱角，跌落时能分散冲击力，减少内部PCB板受冲击损坏的概率，表面的USB标识做了丝印处理，位置刚好在旋转到伸出工位时的朝上一面，用户插拔时能快速识别方向，避免反插损坏接口。

　　这类旋转结构的U盘相比拔帽式结构，整体零件数量更少，除了核心的PCB组件外，只有金属中框、两个塑料端盖、转轴阻尼件四个主要结构件，模具结构相对简单，量产时的良率更容易控制，压铸成型的金属中框尺寸精度高，和塑料端盖的配合间隙能控制在0.1mm以内，不会出现松垮晃动的情况。在实际工业场景使用时，这类U盘还可以搭配挂绳使用，金属中框上预留的挂绳孔刚好在转轴的环形位置，挂绳穿过之后不会影响旋转动作，工人在车间使用时可以挂在工牌挂绳上，避免丢失。设计过程中，旋转角度做了严格的限位，只能在0到180度之间旋转，不会出现过度旋转导致内部结构损坏的情况，阻尼件采用耐磨的POM材质，长时间旋转使用也不会出现阻尼衰减、卡位失效的问题。

　　表面处理上，金属部分采用抛光镀铬工艺，既有金属质感，也能提升抗腐蚀能力，在车间多尘、多油污的环境下使用，擦拭之后就能恢复整洁，塑料端盖采用ABS材质注塑成型，表面做咬花处理，和金属部分的质感形成区分，也能提升握持时的摩擦力。从结构可靠性角度出发，旋转转轴的配合公差采用H7/g6的间隙配合，既保证旋转顺畅，也不会出现轴孔晃动的情况，卡位的凸点设置在塑料端盖的内侧，和金属支架上的凹槽对应，旋转到位时凸点卡入凹槽，产生清晰的卡位反馈，用户不需要刻意观察就能确认插头是否旋转到位。
