Ecotec锅炉专用黄铜手柄式调节阀门结构

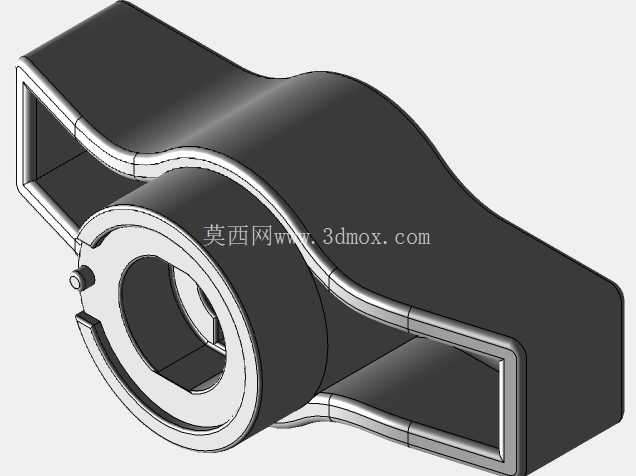

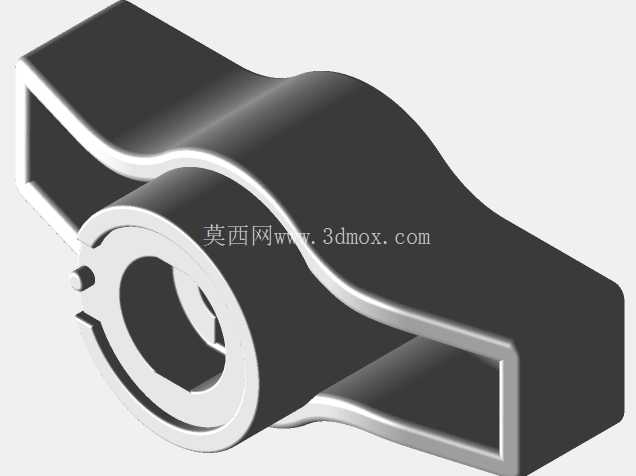

这款阀门手柄构件主要适配民用小型燃气锅炉、壁挂式采暖炉的水路调节工位，日常承担采暖回路启闭、生活热水流量微调的功能，替换原有易断裂的塑料旋钮部件，解决长期高温工况下塑料件老化脆断、旋钮打滑无法精准调流的常见故障。从实际安装场景来看，这类手柄直接套合在阀杆顶端，依靠中心孔内的定位卡槽与阀杆的扁位结构卡接，不需要额外紧固件，徒手就能完成拆装更换，适配多数家用锅炉的通用阀杆尺寸，中心安装孔的公差控制在H7级别，既能保证插拔顺畅，又不会出现配合间隙过大导致的旋钮空程问题。

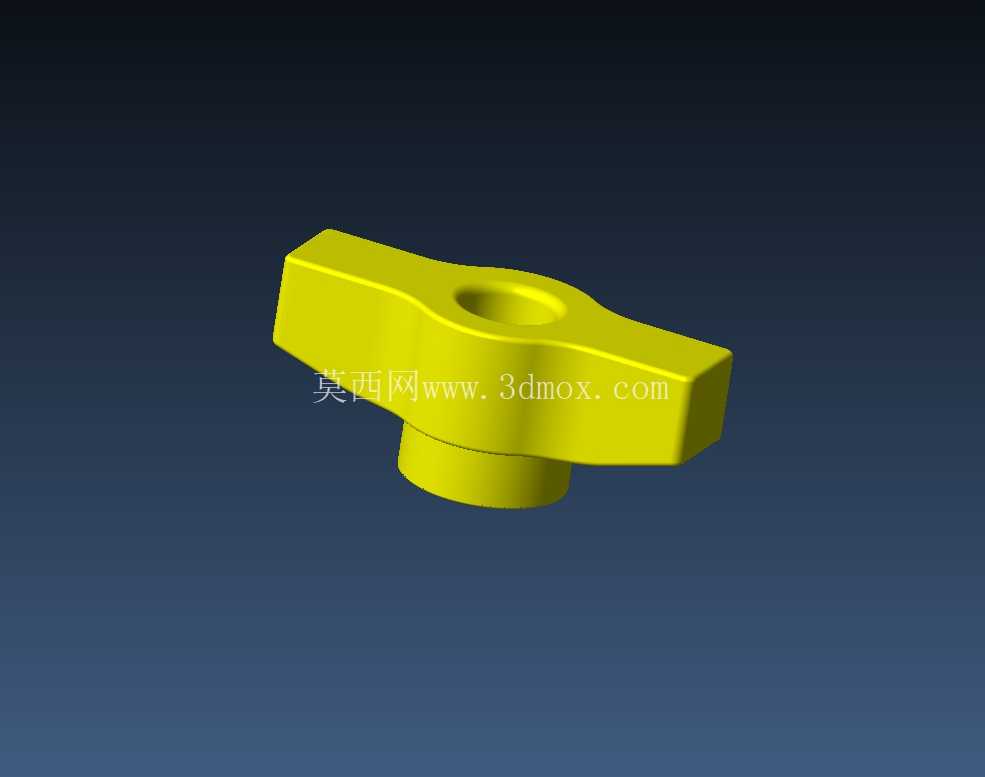

设计阶段优先考虑了手动操作的力矩传递效率，两侧延伸的翼型握持结构完全贴合成人拇指与食指的捏持弧度，操作时不需要借助额外工具，单指就能施加足够的转动力矩，即便阀杆长期使用出现轻微积垢卡涩，也能轻松完成启闭动作，不会出现老式圆形旋钮湿手打滑的问题。整体外形做了圆弧过渡处理，没有尖锐棱角，安装在锅炉外露位置不会磕碰划伤，表面的曲面造型顺着握持施力方向延伸，长期操作也不会出现硌手的问题。

材质选择上优先匹配水暖工况的使用需求，黄铜材质的抗锈蚀能力远优于普通工程塑料，在长期接触采暖热水、周边环境存在一定湿度的锅炉舱内，不会出现老化开裂、形变失效的问题，使用寿命是原有塑料配件的五倍以上。如果不具备金属加工条件，也可以采用工程塑料通过FDM工艺打印制作，PLA与ABS材料的强度完全能满足日常手动操作的受力需求，打印时只需要注意填充率设置在60%以上，中心孔位置做100%填充强化，就能承受日常启闭的扭力载荷，不会出现孔位开裂的问题。

安装边界方面，这款手柄的旋转外径控制在60mm以内，安装后不会和锅炉周边的管线、外壳结构产生运动干涉，转动全程的外轮廓都在阀件本身的安装投影范围内，不需要额外预留过多操作空间，适配多数紧凑结构的壁挂锅炉安装环境。底部和阀座接触的位置做了1mm的下沉避让台阶，安装后手柄底面和阀座端面保留0.5mm的间隙，长期转动不会出现摩擦异响，也不会因为积垢导致手柄和阀座粘连。中心孔的深度匹配常规阀杆的外露长度，安装到位后手柄顶端和阀杆顶端齐平，不会出现阀杆顶出导致的手柄凸起、安装不到位打滑的问题。

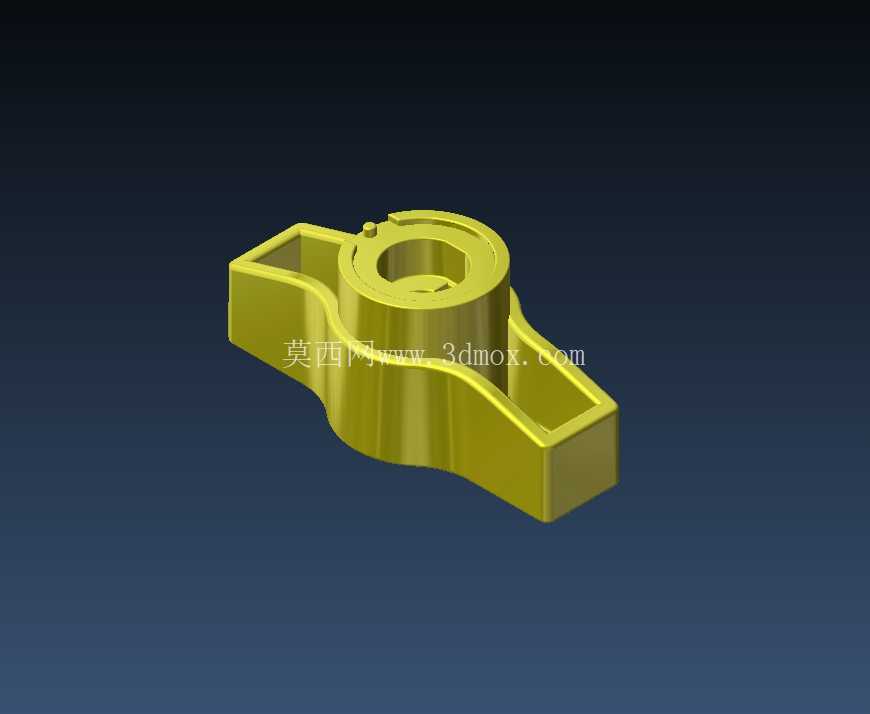

从结构受力角度来看，手柄的受力薄弱位置在中心孔和两翼握持结构的连接位置，设计时在连接处做了渐变加厚的过渡圆角，壁厚从中心位置的8mm逐步过渡到两翼端部的4mm，既保证了扭力传递位置的结构强度，又尽可能控制了整体重量，不会给阀杆带来额外的偏载力矩，长期使用不会导致阀杆密封件偏磨漏水。两翼的握持面做了细微的防滑纹理处理，表面粗糙度控制在Ra6.3，干手湿手操作都能保持足够的摩擦力，不需要做额外的表面滚花处理，加工或者打印都能直接成型，减少后续加工工序。

实际使用场景中，这类阀门手柄的操作角度通常在0到90度之间，也就是球阀类阀件的全开全关行程，手柄的两翼位置刚好对应开关状态的指示方向，当两翼和管路方向平行时为全开状态，垂直时为全关状态，不需要额外做标识标记，用户凭手感和视觉就能快速判断阀门的启闭状态，避免误操作导致的采暖回路断流、生活热水不通的问题。针对部分需要流量微调的工况，手柄的转动阻尼感均匀，在任意角度都能稳定停留，不会因为管路水压波动导致手柄自行转动改变开度，能长期保持设定的流量参数。
