导轨用一体式柔性单件固定夹具

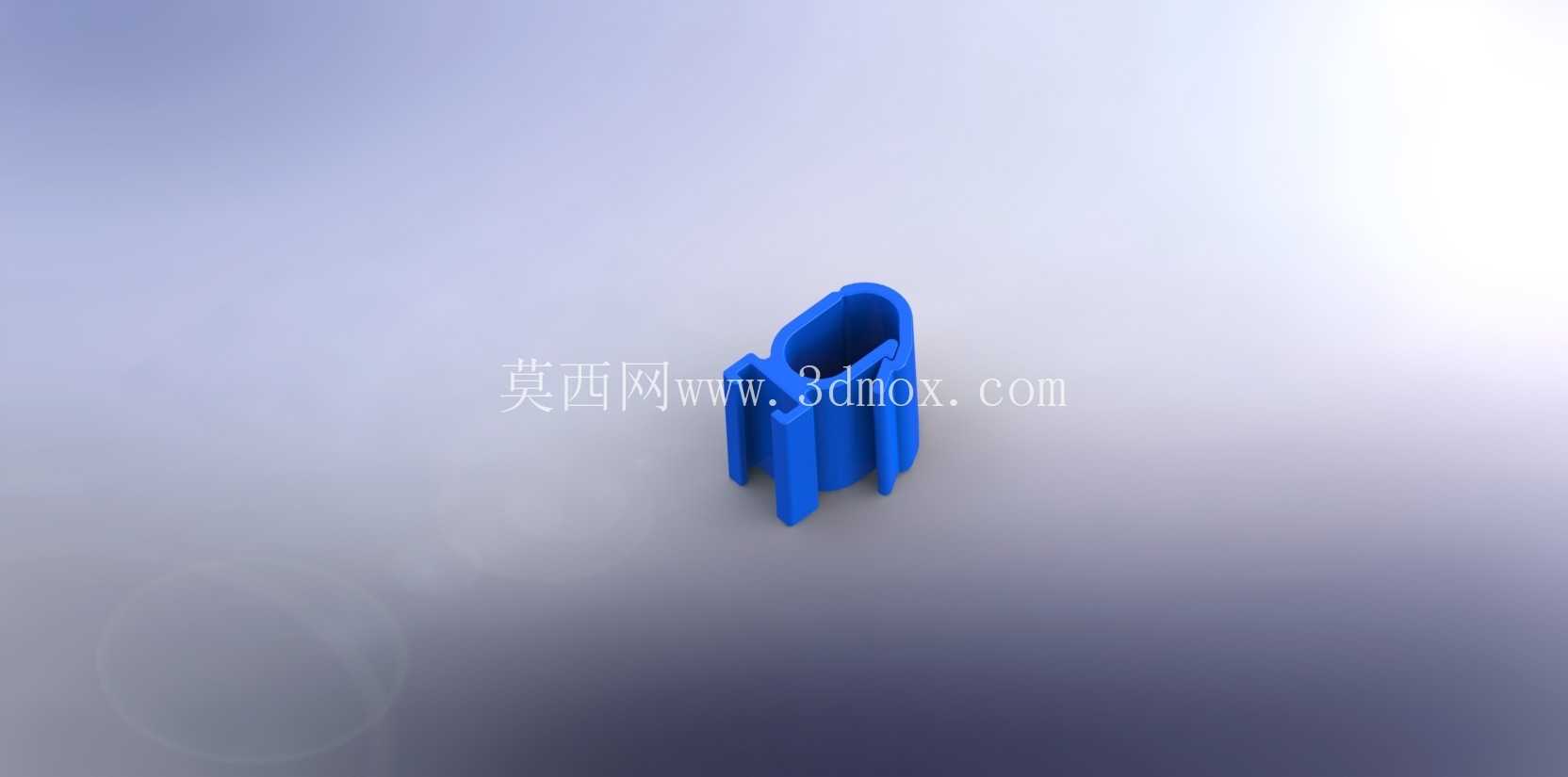

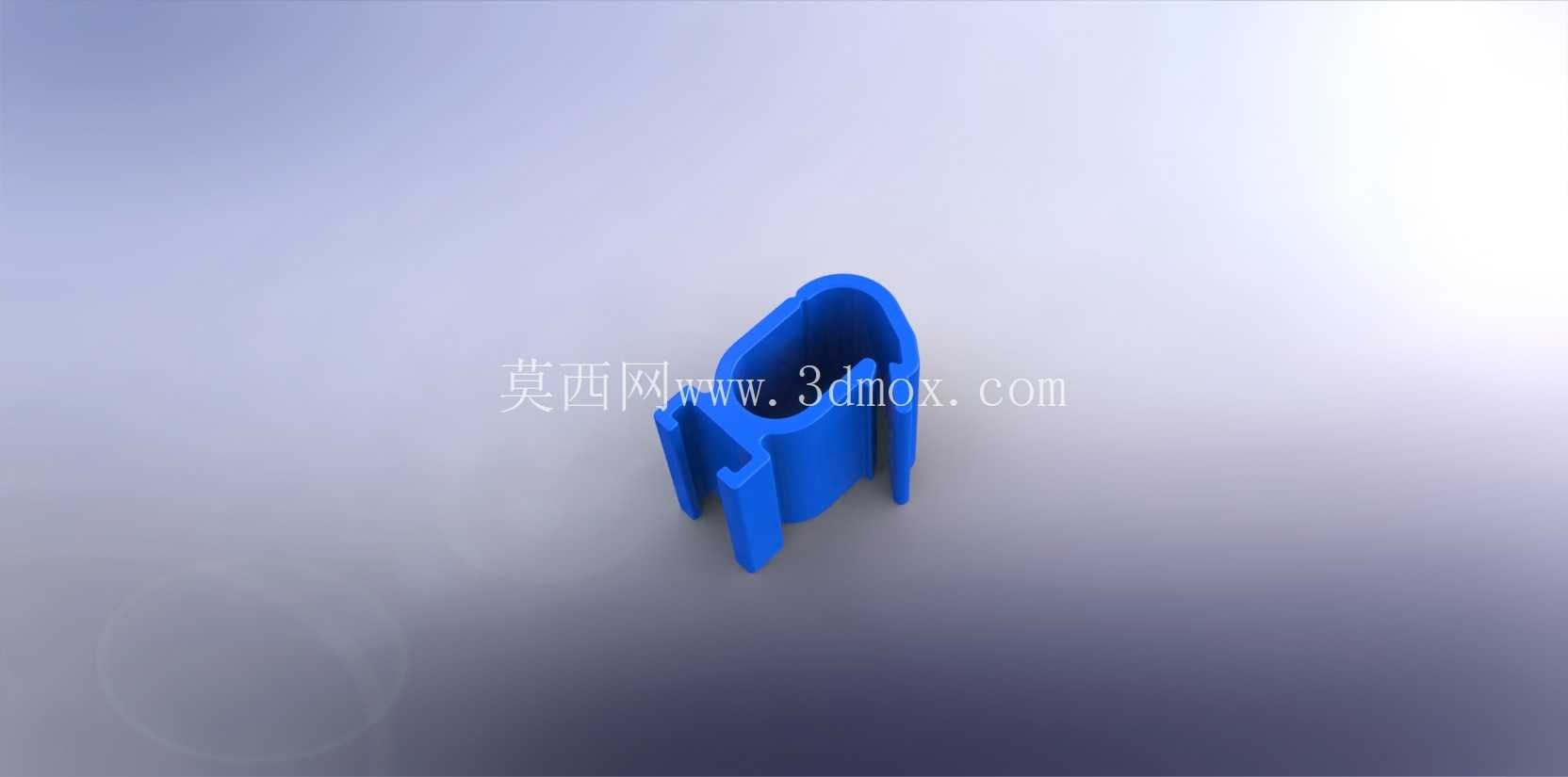

在小型自动化设备、桌面级实验装置以及轻量化导轨传动系统的搭建过程中，导轨附件的固定一直是容易被忽略却直接影响系统稳定性的环节。传统的导轨固定夹多采用分体式金属结构，不仅需要多颗螺丝锁紧，安装时需要对齐两个夹体的安装孔，在狭小空间内操作十分不便，而且金属夹的刚性接触容易在频繁震动的工况下刮伤导轨表面，长期使用后还会出现松动移位的问题。这款单件式夹具就是针对这类痛点设计的，从结构上彻底摒弃了分体拼接的思路，采用一体化成型的结构，整个零件没有额外的拼接部件，也不需要配套螺丝、螺母等紧固件，仅靠自身的结构形变就能完成与导轨的卡接固定。

从实际使用场景来看，这类夹具非常适合用在桌面级3D打印机的导轨走线固定、小型光学实验平台的附件挂载、轻量化输送线的传感器临时固定，甚至是航天领域零重力环境下的小型附件锁紧场景——因为不需要额外工具，仅靠手指按压就能完成安装和拆卸，在操作空间受限、无法使用螺丝刀等工具的场景下优势格外明显。设计之初就考虑了3D打印的工艺特性，整个零件没有悬空超过45度的结构，不需要添加支撑就能直接打印成型，打印完成后不需要额外的打磨、攻丝等后处理工序，打印完成即可直接使用，极大降低了单件制作的成本和周期。

材料选择上采用ABS材质，正是看中了ABS材料适中的韧性和一定的结构强度：夹具的卡接部位设计了薄壁弹性结构，安装时薄壁部位产生弹性形变，让夹体能够顺利卡入导轨的边缘卡槽，到位后弹性形变恢复，产生持续的抱紧力，不需要额外的锁紧结构就能牢牢固定在导轨上。很多人会担心塑料材质的强度不足，但实际上这类夹具的设计定位就是轻载附件固定，本身不需要承受大载荷，而且ABS材料的抗疲劳性较好，多次拆装后依然能保持足够的抱紧力，不会出现金属夹常见的螺纹滑牙、锈蚀卡死的问题。

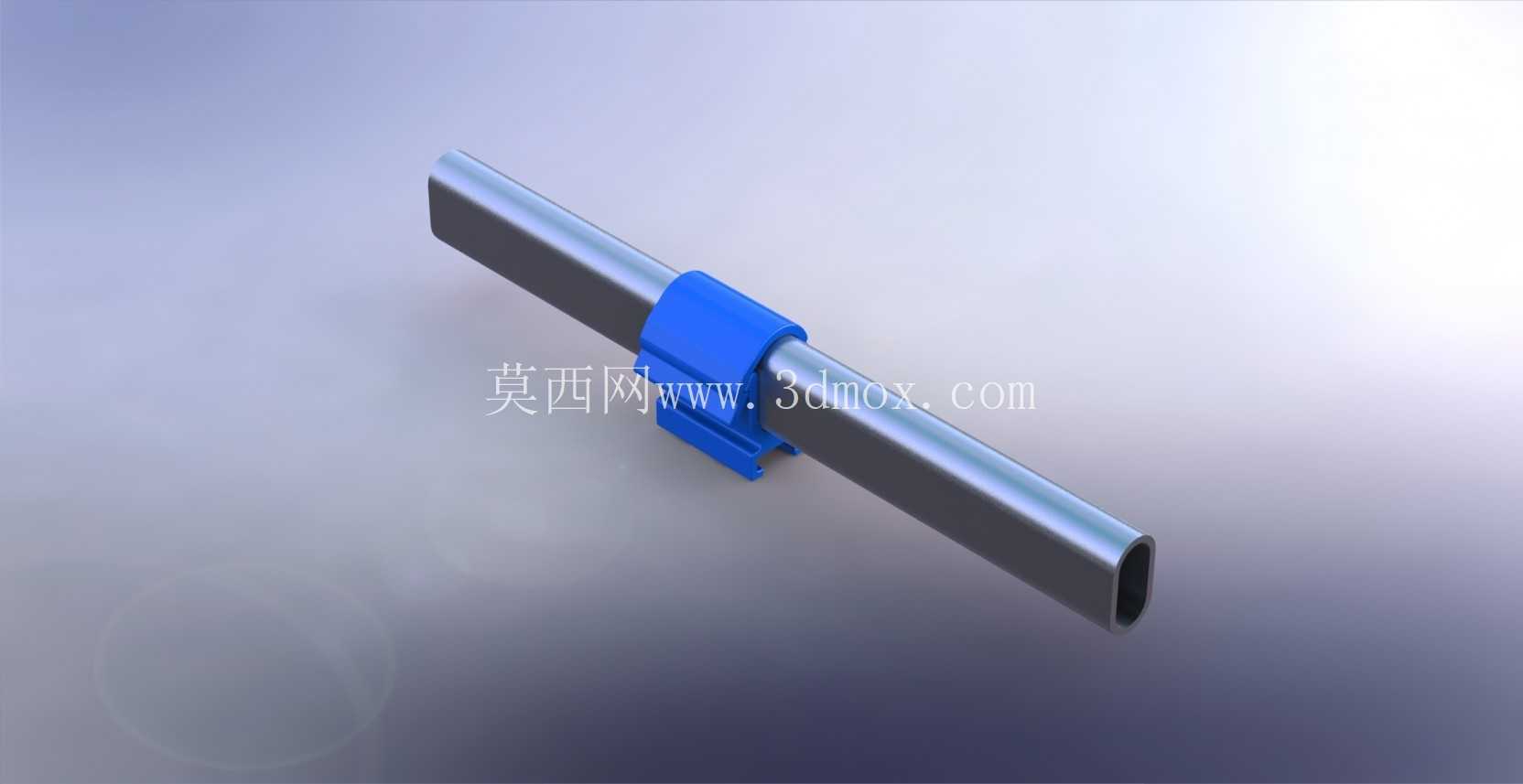

从安装边界来看，这款夹具是针对标准直径的圆导轨设计的，夹体的内孔弧度与导轨外径完全匹配，安装后夹体内壁与导轨外壁的贴合面积超过70%，不会出现点接触导致的应力集中问题。夹体的外侧预留了通用的附件安装平面，可以通过粘接、热熔或者小螺丝固定的方式安装传感器、走线卡扣、小型挡块等附件，安装平面的平面度控制在0.1mm以内，能够保证附件安装后的位置精度。夹体的整体宽度不到20mm，在导轨上安装后不会占用过多的行程空间，多个夹具并排安装时也不会出现干涉问题，非常适合在空间紧凑的小型设备上密集布置。

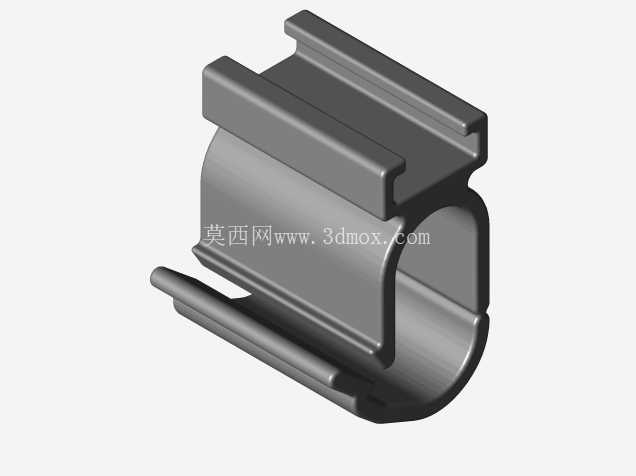

设计过程中特意做了壁厚的差异化处理：卡接部位的壁厚控制在1.5mm，保证足够的弹性形变能力，避免安装时因为壁厚过大导致卡接过紧、无法顺利卡入，或者壁厚过薄导致强度不足、容易断裂；而外侧的附件安装平面壁厚增加到3mm，保证安装附件时不会因为螺丝锁紧力导致平面变形，提升附件安装的稳定性。夹体的边缘都做了R1的圆角处理，不仅避免了3D打印时的锐边翘曲问题，也防止安装时划伤操作人员的手指，同时减少了应力集中点，提升了零件的整体抗冲击能力。

和传统的金属导轨夹相比，这款一体式夹具的重量只有同规格金属夹的十分之一不到，在对重量敏感的场景，比如无人机机载导轨设备、航天载荷装置上，轻量化的优势格外明显。而且因为是一体化结构，不存在零件丢失的问题，拆装过程中不需要额外收纳小螺丝、垫片等零散零件，在高空、零重力等操作不便的场景下，能够大幅降低安装操作的难度和零件掉落的风险。虽然目前是原型设计，但核心的卡接结构已经经过了多次验证，抱紧力能够满足1kg以内的附件固定需求，后续还可以根据不同的导轨直径调整内孔尺寸，拓展适配不同规格的导轨，也可以在安装平面上预留不同的安装孔位，适配更多类型的附件安装需求。
