相机用扭转式虹膜透镜盖帽结构设计

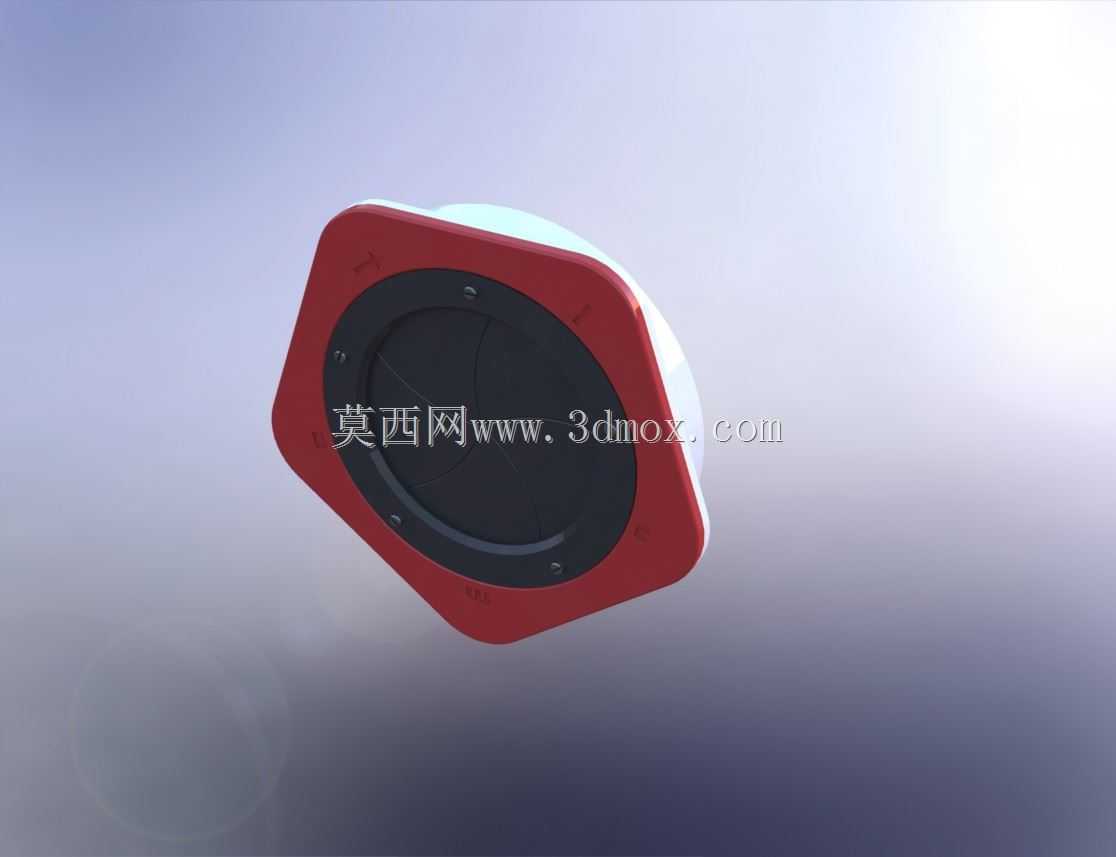

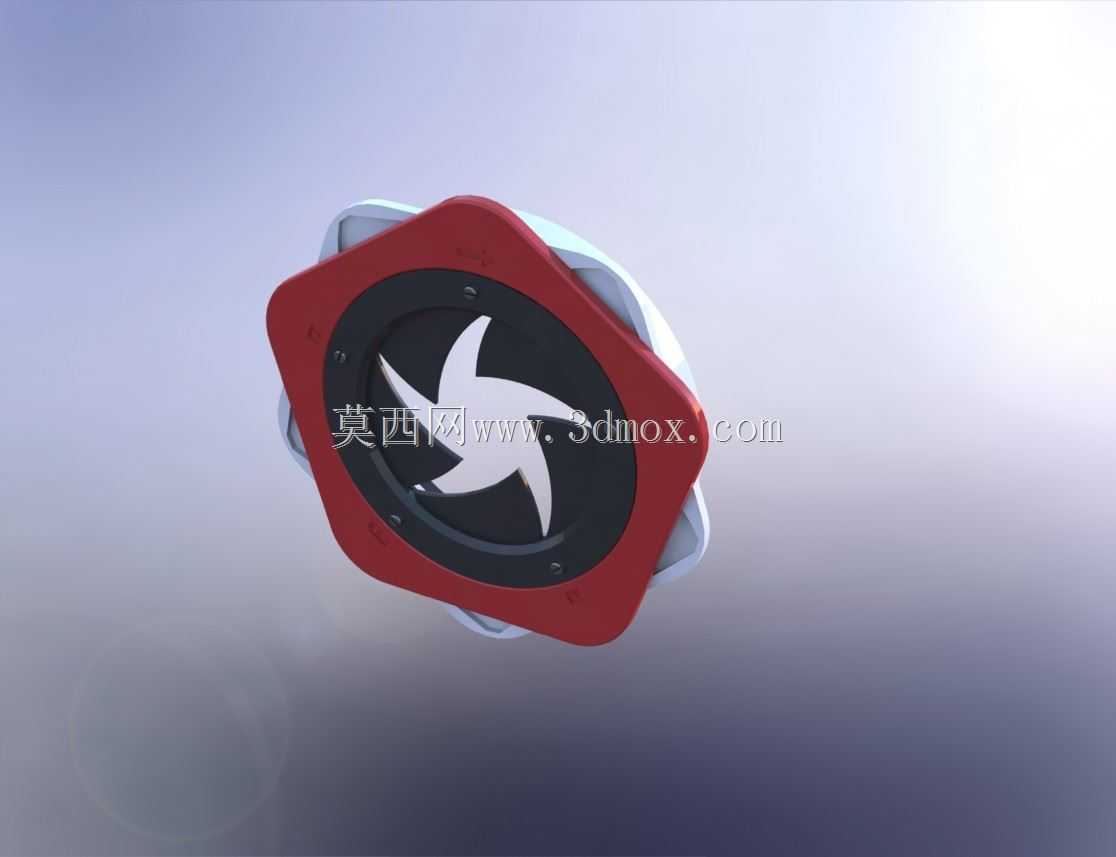

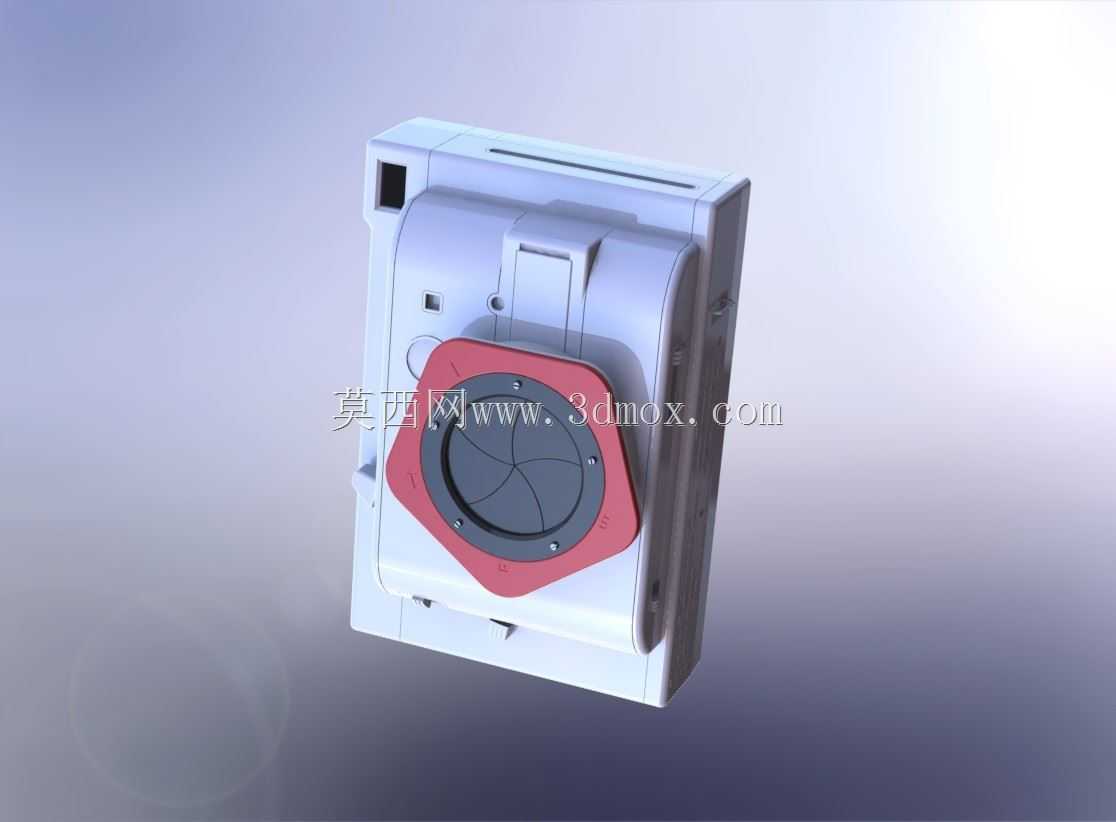

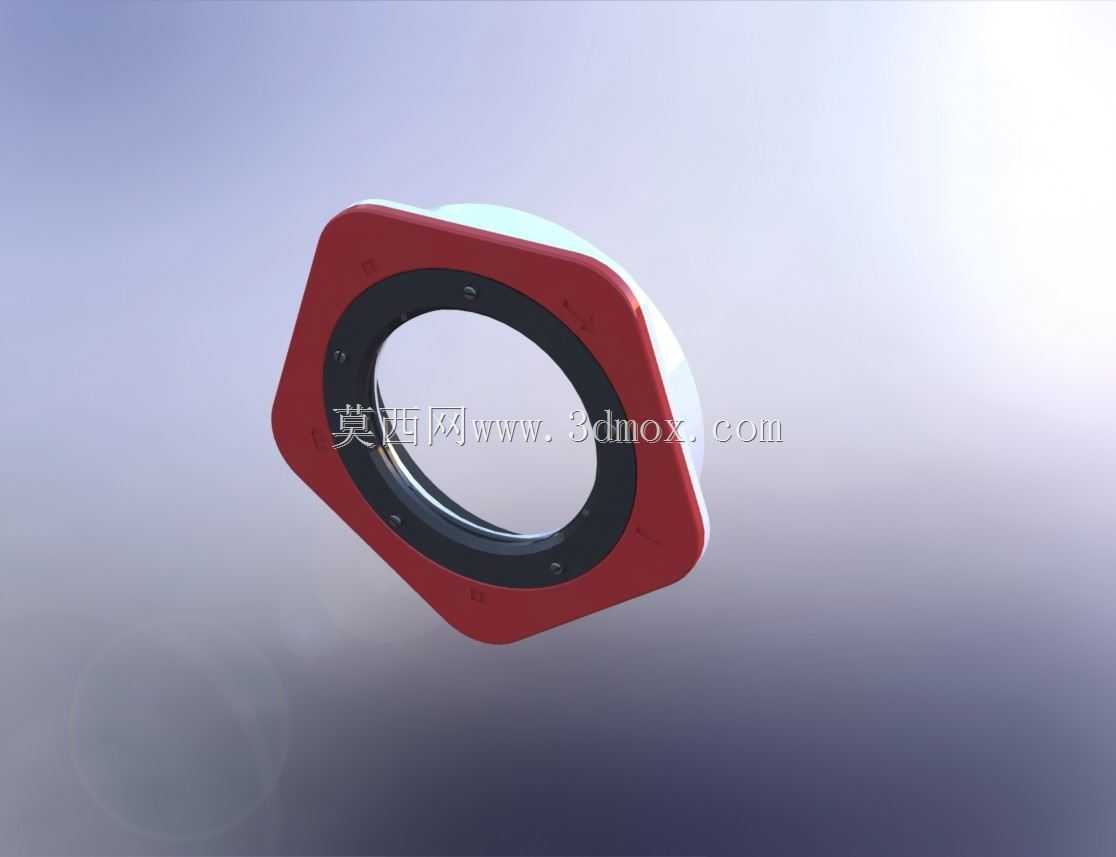

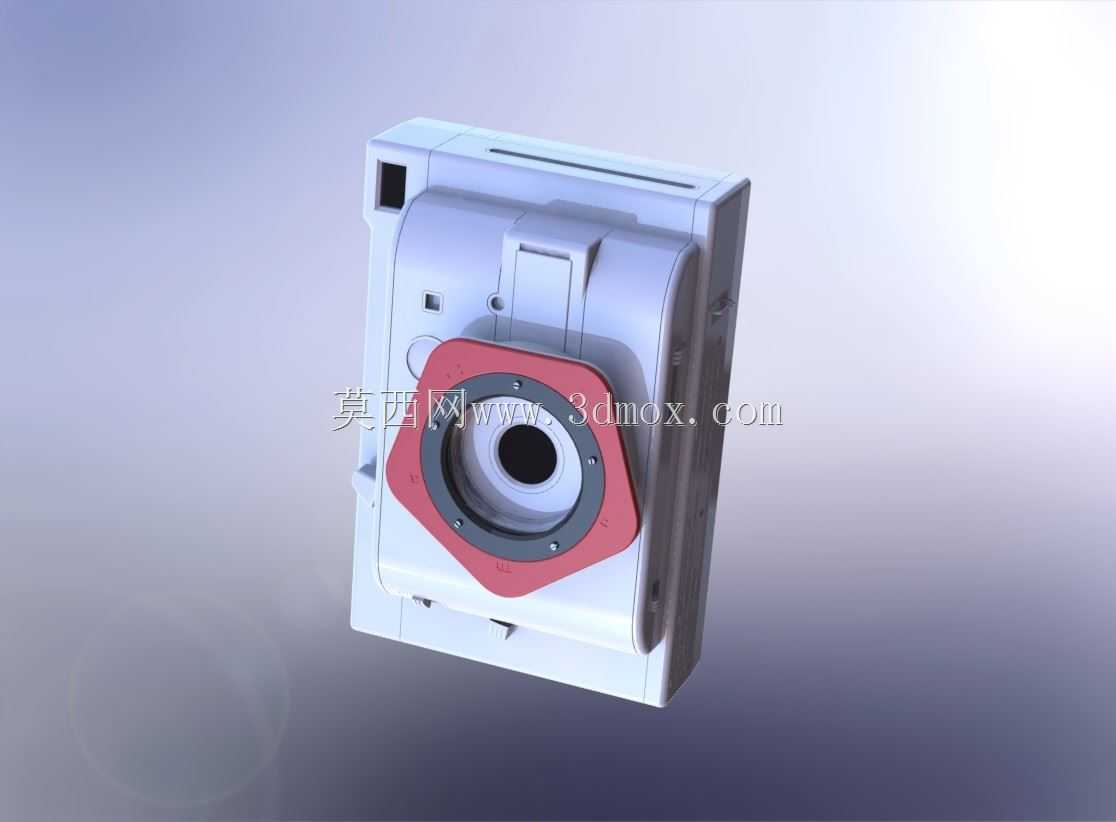

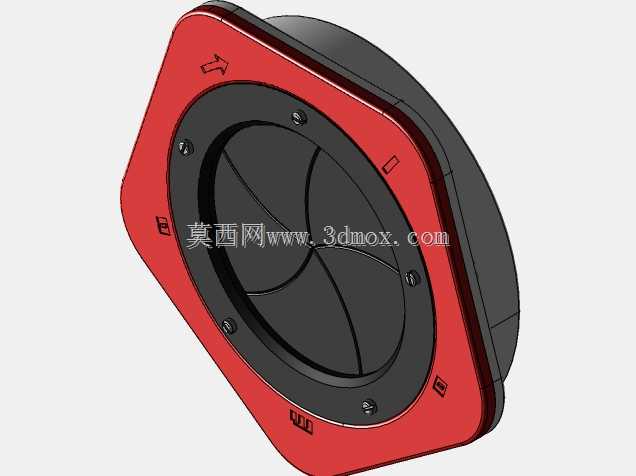

日常户外摄影、工业视觉图像采集场景中，杂光干扰、镜头磕碰损伤一直是影响成像质量与设备使用寿命的常见问题，这款扭转式虹膜透镜盖帽正是针对这类实际使用痛点开发的配套结构。不同于传统需要完全摘除的镜头盖，该结构内置五片式光圈叶片组件，用户仅需扭转盖帽外侧的调节环，即可在不取下盖帽的状态下调整虹膜通光孔径，直接完成拍摄操作，省去了反复摘取、收纳镜头盖的繁琐步骤，也避免了拍摄过程中镜头盖遗失的问题。从结构设计逻辑来看，盖帽内侧设置了一圈橡胶摩擦圈，安装时依靠橡胶圈与镜头前端镜筒外壁的静摩擦力实现固定，无需额外设置卡扣或螺纹结构，能够适配一定外径公差范围内的镜头，安装边界覆盖常规标准定焦、变焦镜头的前端尺寸，不会出现安装后松动脱落的情况。同时橡胶圈与镜筒接触时不会刮伤镜头外壁的漆面或镀膜，长期拆装也不会对镜头本身造成磨损。内置的五片光圈叶片采用薄壁叠层设计，扭转调节时叶片沿预设的导槽同步滑动，能够形成接近正圆形的通光孔，除了基础的遮光挡尘作用外，当虹膜收缩到特定孔径时，能够为拍摄画面带来螺旋状的边缘虚化效果，满足创意摄影的特殊成像需求。盖帽主体采用轻量化工程塑料材质，整体外形贴合镜头前端轮廓，突出镜头的厚度控制在合理范围内，安装后不会额外增加过多的镜头前端重量，避免长期使用导致镜头镜筒变形。结构设计上充分考虑了日常使用的防护需求，盖帽外侧的红色多边形防护圈采用略高于虹膜组件的凸起设计，当镜头意外磕碰或正面朝下放置时，防护圈会率先接触接触面，避免虹膜叶片、镜头前端镜片直接受冲击。叶片之间的配合间隙经过反复调校，既保证扭转调节时的顺滑手感，又不会出现间隙漏光的问题，非拍摄状态下虹膜完全闭合时，能够完全阻挡外界杂光进入镜头，同时起到防尘、防溅水的作用，适配户外复杂环境下的拍摄使用需求。在工业视觉检测场景中，这类带可调虹膜的镜头盖帽还可配合定焦工业镜头使用，通过调整通光孔径控制进光量与景深范围，无需额外加装外置光圈组件，简化视觉检测系统的前端结构，降低整体安装空间占用。
