航空航天用一体式管装扶手固定夹结构

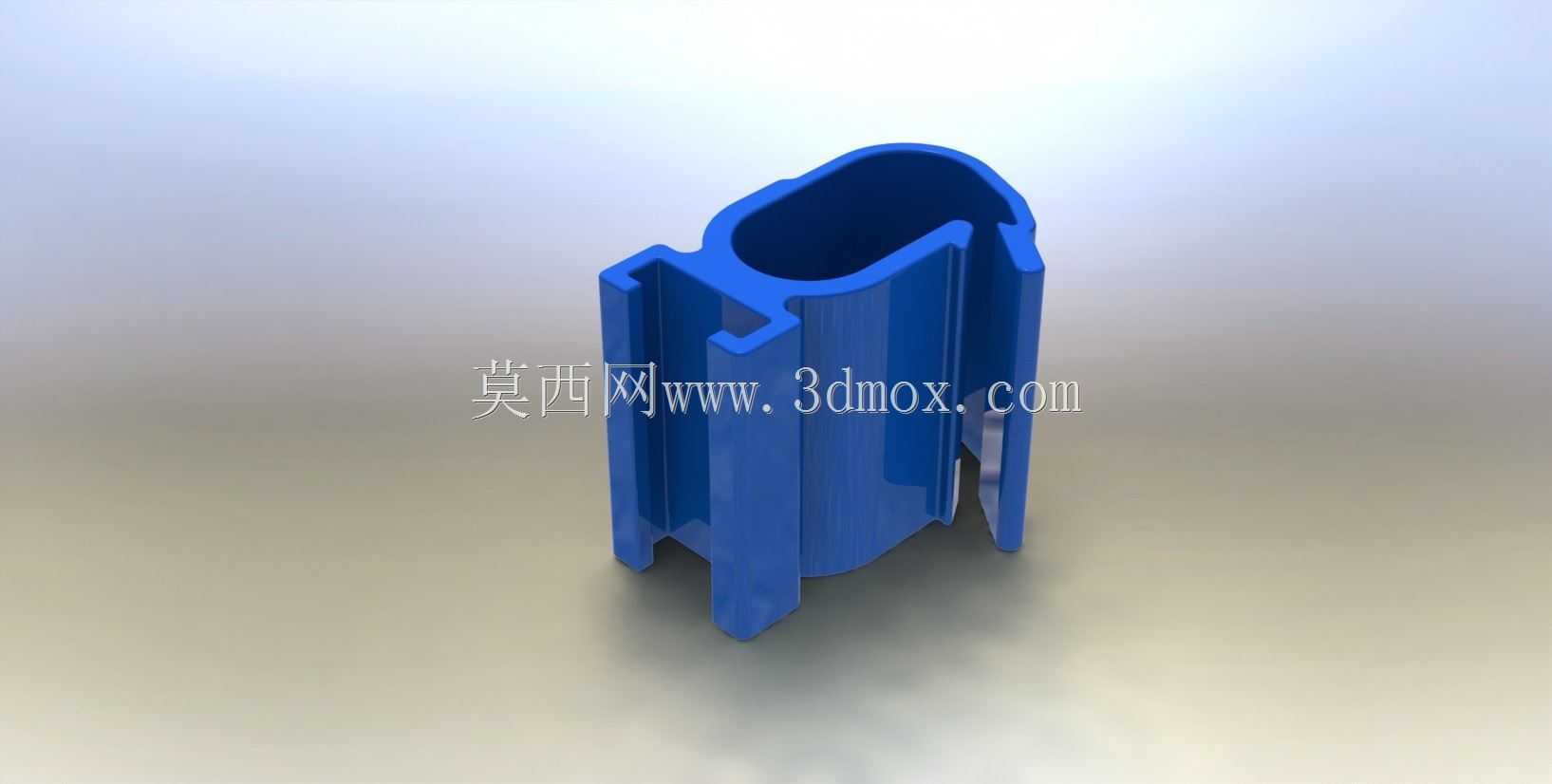

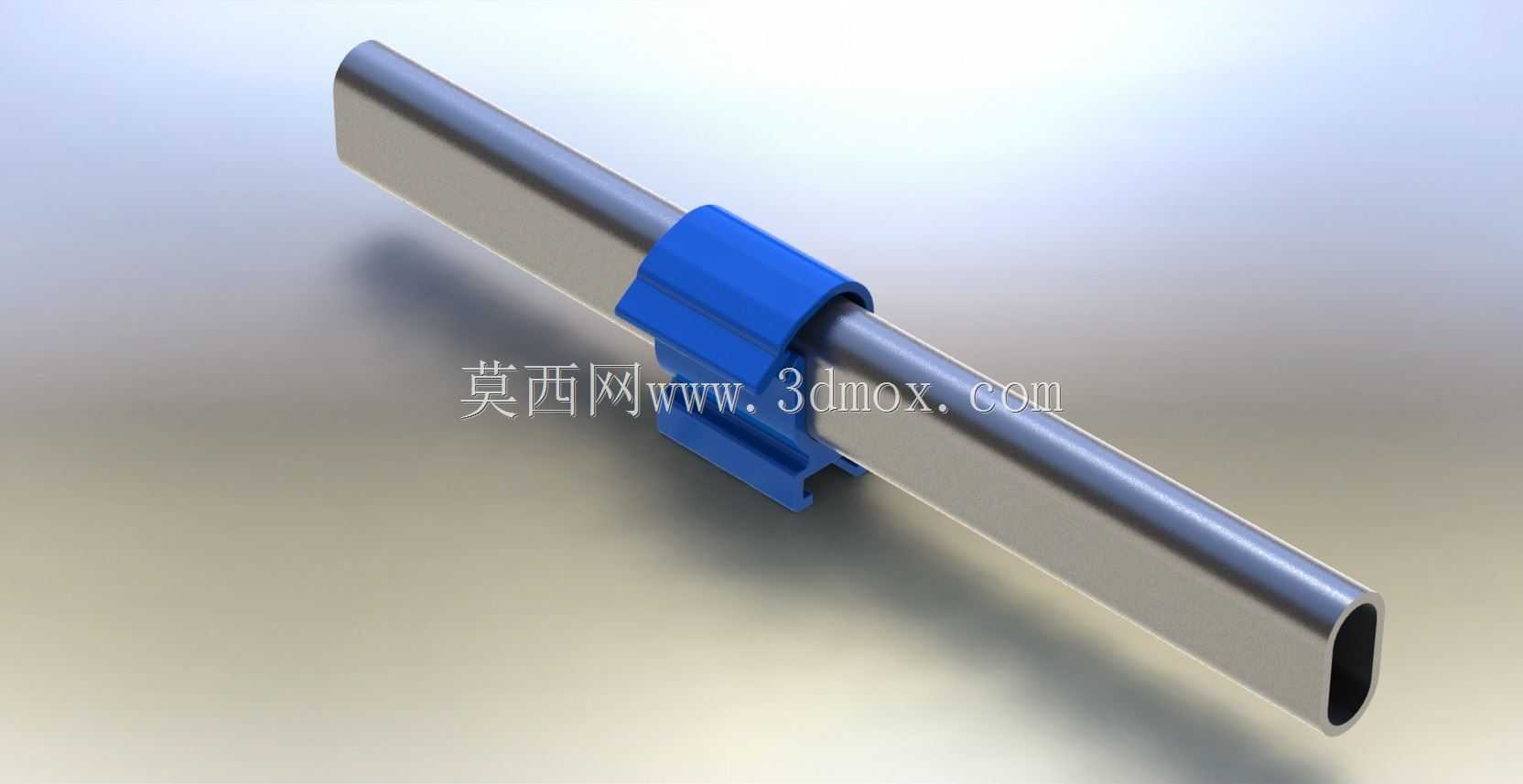

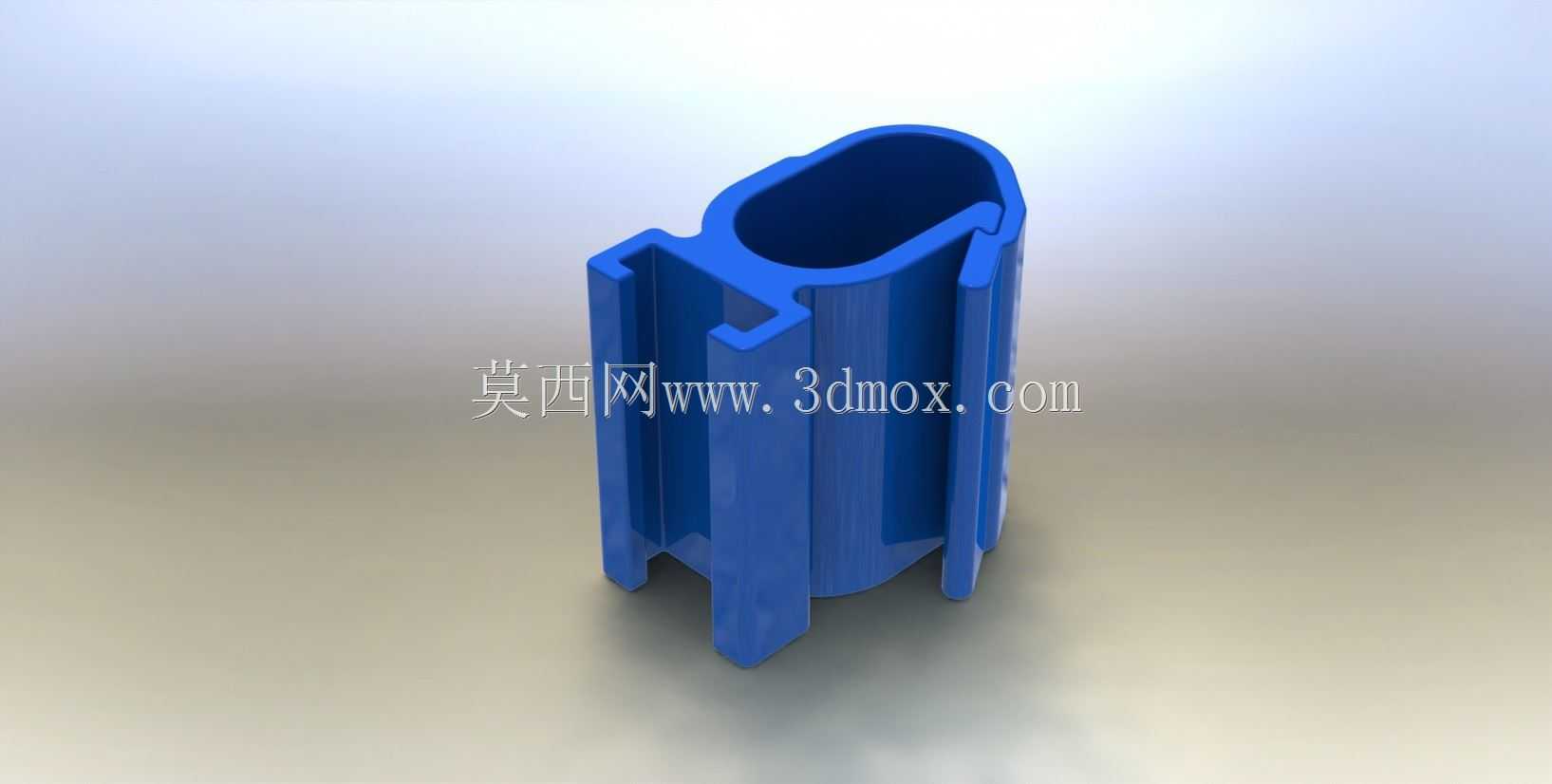

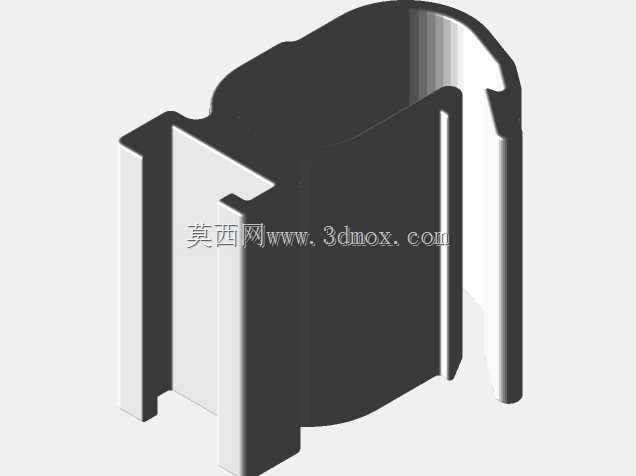

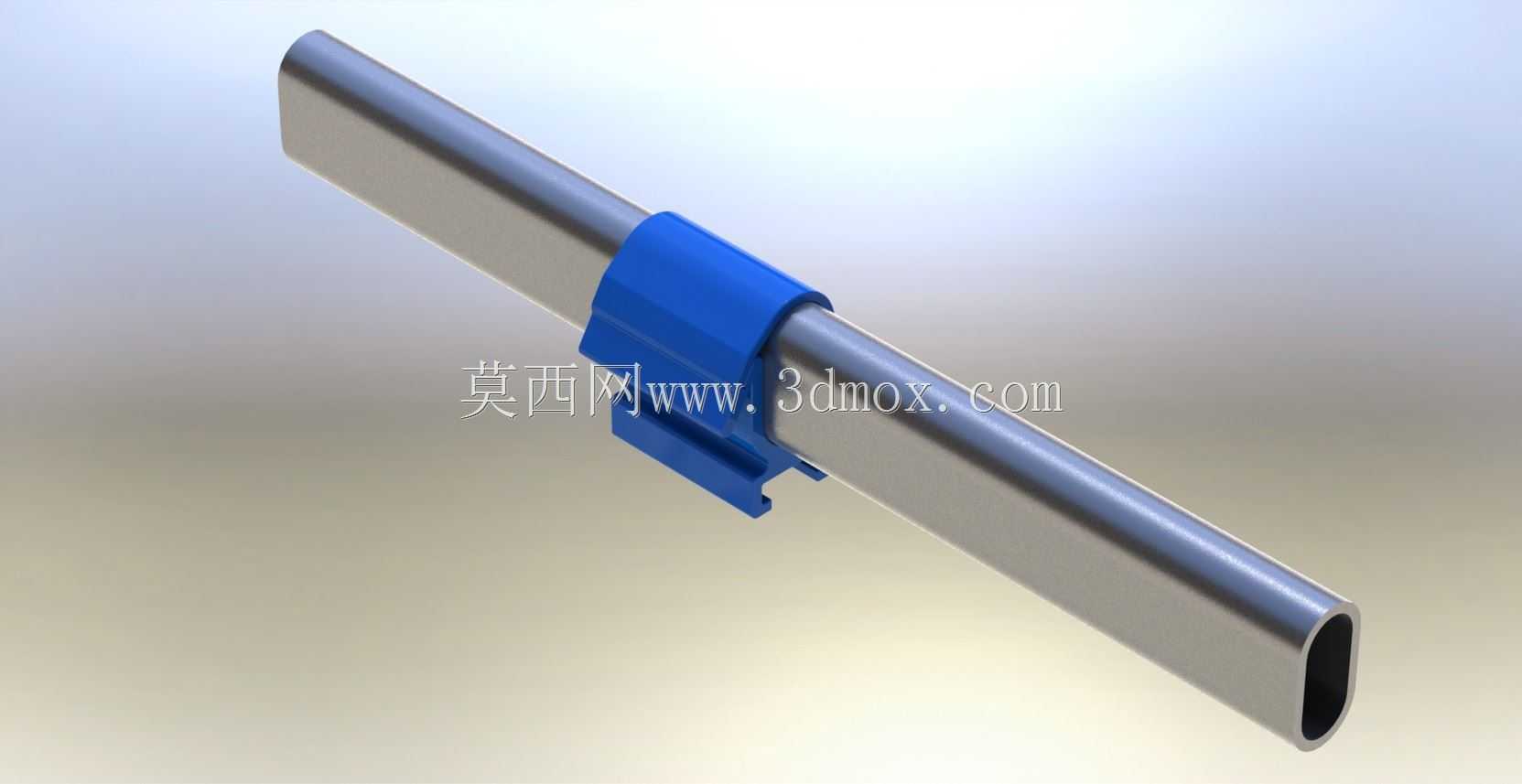

这类夹持件主要应用在载人航天器舱内扶手系统的安装场景，作为舱内辅助移动、设备临时挂载的核心连接部件，需要在微重力环境下长期保持可靠的夹持力，同时兼顾安装便捷性与轻量化要求，避免多余的结构重量挤占航天器有效载荷配额。从结构功能来看，该夹件采用一体式卡扣设计，无需额外的紧固件即可完成与管状扶手的装配，安装时仅需对准扶手管的安装位置施加按压力，夹体自身的弹性结构即可完成卡合锁定，拆卸时仅需拨开夹体下端的锁止唇边即可完成拆卸，能够大幅提升舱内运维、布局调整的作业效率，适配航天员身着舱外航天服时的操作精度限制，无需复杂工具即可完成装拆操作。设计过程中优先对夹体的夹持曲面做了薄壁化处理，通过调整夹持段的曲线曲率，在减少材料用量的同时提升了夹体的弹性形变空间，让夹体在卡合过程中能够产生足够的形变量包裹住扶手管的外轮廓，同时缩小了夹体与扶手管的接触角，让夹体闭合锁紧时能够更紧密地贴合管壁，避免微重力环境下因人员施力、设备挂载产生的晃动导致夹体移位。材质选用ABS工程塑料，利用材料自身的韧性与抗疲劳特性，让夹体在多次装拆后仍能保持足够的夹持力，同时注塑成型的生产工艺也能够保证这类小尺寸结构件的批量生产一致性，降低制造成本。夹体在安装状态下，通过注塑过程中形成的层压结构保证整体结构强度，除了固定扶手管之外，还能够在夹体的延伸挂载位搭载小型舱内辅助设备、线缆固定卡扣等附件，在零重力环境下保持附件的位置稳定，不会因舱内气流、人员触碰产生偏移。从安装边界来看，该夹件适配椭圆截面的管状扶手，夹体内腔轮廓与扶手管外轮廓完全贴合，安装后夹体的外轮廓无尖锐凸起，避免航天员在舱内移动时剐蹭航天服或其他设备，夹体的轴向长度经过优化，在保证足够夹持接触面积的前提下尽可能缩短轴向尺寸，减少对扶手管上其他安装部件的空间占用，相邻夹件的最小安装间距可控制在较小范围内，适配舱内密集布局的挂载需求。结构设计上取消了传统管夹的分体螺栓锁紧结构，一体式的成型方式避免了小零件在微重力环境下飘散遗失的风险，所有形变结构都集成在夹体本体上，没有额外的活动零件，大幅提升了部件的可靠性，降低了在轨故障的概率。夹持力的设计经过多轮迭代，既能够保证在额定挂载重量下不发生滑移，又不会因为夹持力过大导致装拆操作需要施加过大的力，适配航天员身着航天服时的施力范围，同时夹体的弹性结构能够抵消一定范围内的扶手管尺寸公差，对生产过程中扶手管的外径偏差有较好的兼容性，降低了配套零件的精度要求，减少整体系统的生产制造成本。
