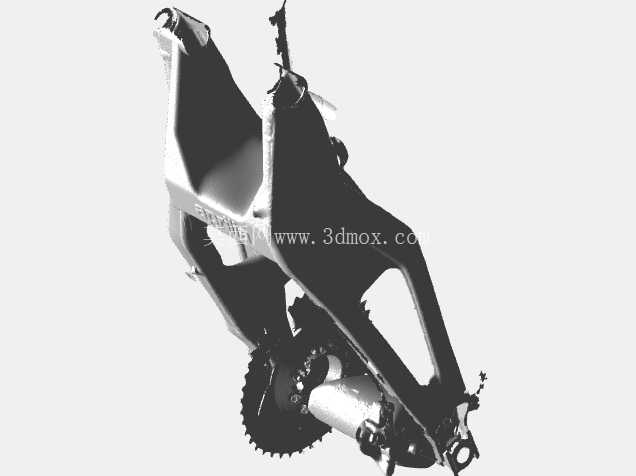

Aprilia SXV450摩托车后摇臂扫描逆向模型

本次逆向还原的是大排量越野摩托车的后摇臂部件，作为后轮与车架之间的核心连接承载结构，该部件直接决定了车辆后轮的定位精度、行驶过程中的载荷传递效率以及后悬挂系统的动作响应表现，在越野骑行、赛道竞速场景下，需要承受起步加速的扭矩冲击、飞跃落地的瞬时冲击载荷、弯道侧倾时的侧向交变载荷，对结构强度、刚度、重量控制都有极高的要求。

从扫描得到的结构特征来看，该后摇臂采用了双侧梁式的镂空结构设计，主体为变截面的异型梁构型，在靠近车架铰接点的位置做了局部加厚的加强筋处理，用来分散枢轴位置的集中应力，避免长期交变载荷下出现结构疲劳开裂；向轮轴端延伸的梁体逐步收窄，同时在梁身中部开出大尺寸的镂空窗口，在保证整体抗弯、抗扭截面模量满足设计要求的前提下，尽可能削减非承载区域的材料厚度，实现簧下重量的降低，这对于越野摩托车的操控响应提升至关重要——簧下质量每减少1kg，带来的悬挂响应灵敏度提升效果远高于簧上质量的同幅度减重。

安装边界层面，该后摇臂前端的枢轴安装位为同轴双衬套孔结构，孔位的同轴度公差直接影响后摇臂摆动的顺畅度，扫描模型完整还原了衬套安装位的止口深度、孔径公差带以及端面的定位平面，可直接用于配套衬套、枢轴螺栓的选型匹配；后端的轮轴安装槽为开口式长槽结构，槽宽与轮轴直径匹配，槽的长度方向预留了链条张紧度的调节行程，同时槽体两侧的安装平面为后刹车卡钳支架、链轮座的安装提供了定位基准，扫描数据完整保留了这些安装面的平面度特征、螺纹孔的位置度参数，不需要额外进行尺寸测绘即可用于改装件的适配设计。

结构细节上，摇臂上部预留了后减震器下安装点的铰接座，安装座的孔位轴线与摇臂枢轴轴线的平行度经过扫描验证，完全符合原厂设计的悬挂运动几何参数，能够保证减震器在压缩、回弹行程中不会出现偏磨卡滞的问题；摇臂下部设置了链条导向块的安装卡槽，以及后刹车油管的固定卡扣位，这些附属安装结构的位置精度，直接影响后续装配时管线、传动部件的走位合理性，避免出现运动干涉。

在实际工程应用中，这类高精度扫描得到的后摇臂模型，主要用于三个方向的工作：其一是改装部件的开发，比如针对竞技场景的加强型后摇臂改装、碳纤维轻量化摇臂的逆向设计，可以直接基于扫描点云提取结构曲面，在保证安装接口完全匹配的前提下进行结构优化，不需要反复对实车进行尺寸测绘，大幅缩短改装件的开发周期；其二是售后维修配件的仿制生产，针对停产车型的配件供应缺口，通过扫描数据还原的模型可以直接用于开模生产，保证替换配件的安装适配度达到原厂件水平；其三是整车动力学仿真分析，将扫描得到的精确模型导入多体动力学软件，可准确还原后悬挂的运动几何参数，用于匹配不同刚度的后减震弹簧、调整链条传动的动态张紧特性，为车辆的赛道调校提供准确的数字模型基础。

从结构设计思路来看，原厂的这款后摇臂在强度与重量之间做了非常精准的平衡，梁体的壁厚变化完全对应载荷分布的应力云图：高应力区域的壁厚较厚，低应力区域通过镂空、减薄处理控制重量，铰接位置的加强筋走向完全顺着载荷传递的路径布置，尽可能避免应力集中的出现，这种结构设计思路对于同类型的两轮车后摇臂开发也有很高的参考价值，尤其是在越野车型的部件设计中，不能单纯追求极致轻量化而忽略结构的冗余强度，毕竟越野场景下的载荷冲击存在很多不可预估的变量，足够的强度冗余是保证骑行安全的基础。

需要注意的是，扫描模型完整还原了部件的实际制造公差，包括焊接位置的微小形变、安装面的实际平面度误差，这些特征在正向设计的理论模型中是无法体现的，在进行改装件设计时，需要在安装配合位置预留合理的装配间隙，避免因为实车部件的制造公差导致装配干涉。
