KTM690SMCR摩托车浮动前刹车盘结构

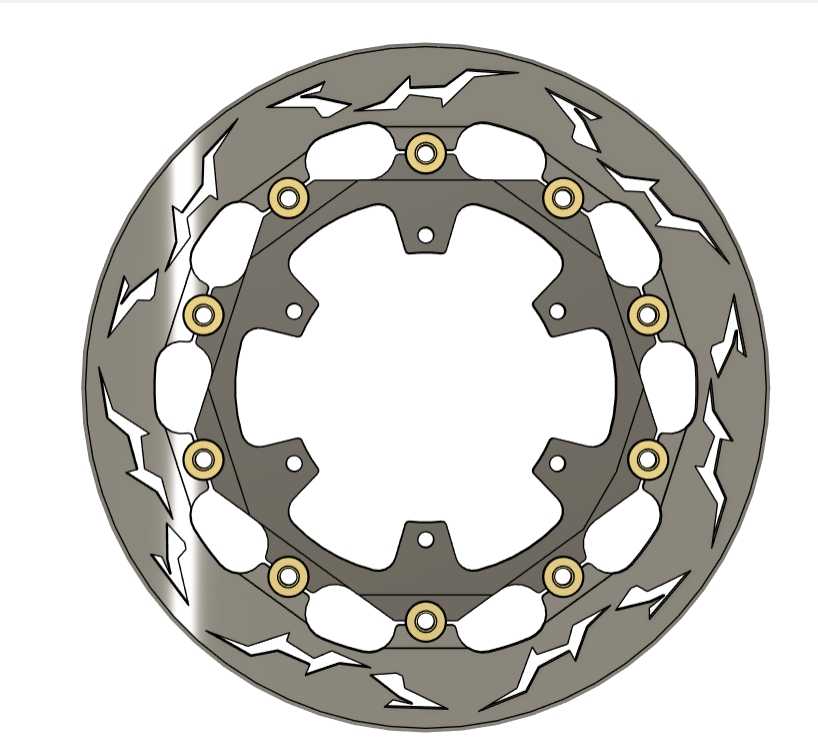

越野摩托车在非铺装路面行驶时，前制动系统承担了七成以上的制动力输出，刹车盘作为制动系统的核心摩擦副部件，其结构设计直接决定了制动响应速度、热衰减抗性以及复杂路况下的制动稳定性。这款适配KTM 690 SMCR车型的前刹车盘采用浮动式结构设计，区别于普通街车使用的一体式固定刹车盘，浮动结构将摩擦外圈与安装内座通过金色的浮动连接铆钉进行柔性连接，允许摩擦环在制动过程中产生微小的径向与轴向位移，能够自动补偿卡钳来令片的磨损偏差，避免制动过程中出现盘片偏磨、刹车抖动的问题，尤其适配越野场景下频繁大力制动、车身姿态大幅变化的使用需求。

从安装边界来看，该刹车盘的内座采用六孔定位结构，安装孔的分布节圆与原厂轮毂安装位完全匹配，安装时无需对轮毂进行额外加工，直接通过螺栓紧固即可完成装配，内座的中心避让孔尺寸完全贴合轮毂轴头的凸起尺寸，装配后不会出现轴头干涉、盘片偏心的问题。摩擦外圈的外径尺寸严格匹配原厂前卡钳的摩擦半径范围，卡钳安装到位后，来令片的摩擦面能够完全覆盖刹车盘的摩擦区域，不会出现摩擦面超出盘片边缘、有效接触面积不足的问题。盘片厚度符合越野摩托车制动系统的通用设计规范，既保证了大力制动时的结构刚性，避免盘片在夹紧力作用下产生形变，又预留了足够的磨损余量，满足长周期使用的磨损消耗需求。

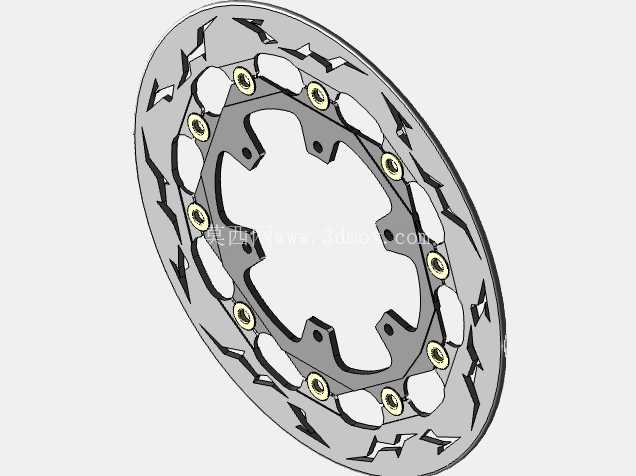

摩擦外圈的表面设计了多组闪电状的通风开槽与镂空结构，这类结构并非单纯的外观装饰，在制动过程中，开槽能够快速划破来令片与盘片之间形成的水膜，在雨天涉水行驶时快速恢复制动摩擦力，避免水滑导致的制动失效；同时镂空结构能够增加盘片的空气接触面积，在连续制动产生高温时，通过行驶气流快速带走热量，降低热衰减的幅度，减少制动盘因高温产生的形变翘曲。盘片边缘的缺口结构还能够在制动过程中持续刮除来令片表面的磨屑与碳化层，保持来令片摩擦面的粗糙度，稳定制动摩擦系数。

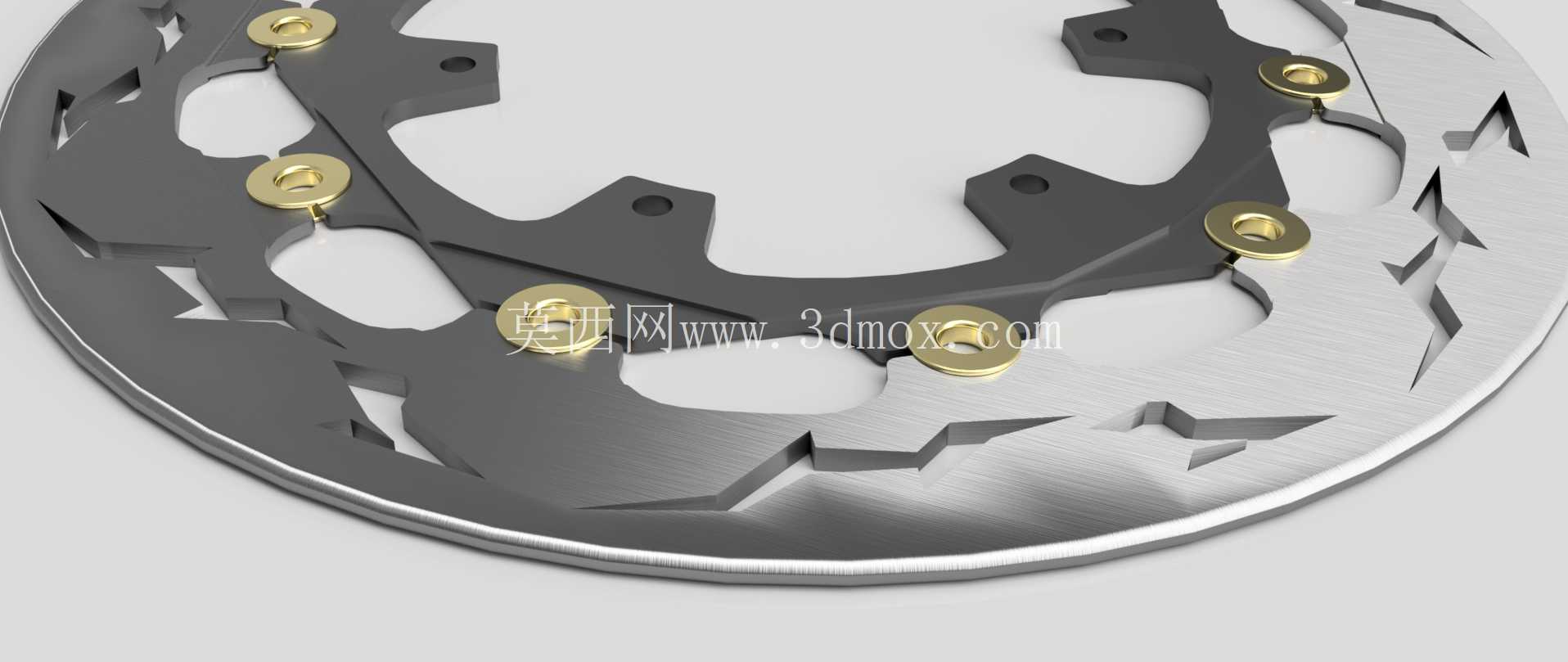

浮动连接铆钉采用带衬套的浮动结构，连接时不会出现金属直接接触的硬摩擦，制动过程中浮动位移时不会产生异响，同时衬套能够缓冲制动时的冲击载荷，避免连接位置出现应力集中导致的盘片开裂。内座采用高强度钢材加工，表面做发黑防锈处理，能够抵御越野场景下泥水、砂石的侵蚀，避免安装孔出现锈蚀导致的拆卸困难。摩擦外圈采用不锈钢材质，摩擦系数稳定，耐磨性能优异，即使在砂石击打、泥水冲刷的恶劣工况下，也不会出现过快磨损、表面锈蚀的问题。

在实际越野骑行场景中，这类浮动前刹车盘能够应对长下坡连续制动、飞坡落地后大力制动、泥地涉水后紧急制动等多种极端工况，浮动结构能够抵消车架、轮毂在冲击下产生的微小形变，始终保持卡钳与盘片的平行接触，避免制动时出现方向把抖动、制动力忽大忽小的问题。设计过程中优先保证了外径与厚度尺寸与原厂规格一致，其余安装尺寸、开槽位置均参考原厂制动系统的匹配逻辑进行还原，能够直接替换原厂刹车盘使用，无需对卡钳、轮毂、ABS齿圈等周边部件进行调整，装配后即可达到与原厂部件一致的制动匹配效果。对于摩托车改装、制动系统结构设计的从业者来说，该模型完整还原了浮动刹车盘的连接结构、摩擦面开槽形式、安装定位尺寸，可作为越野摩托车制动系统设计、同类型浮动盘结构开发的参考样本，也可用于制动系统装配模拟、运动干涉检查的三维验证场景。
