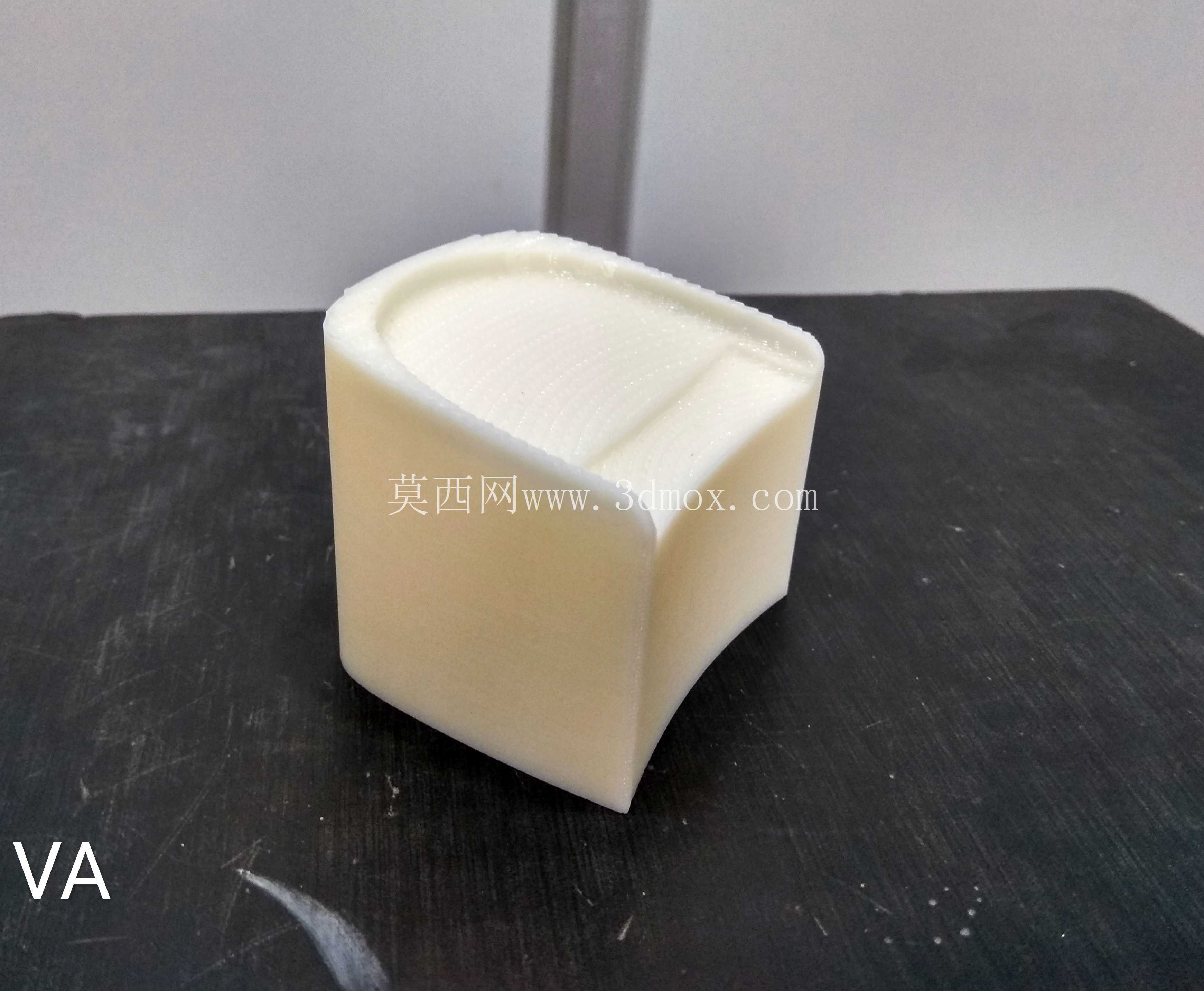

女士高跟粗跟鞋跟3D打印实体结构

　　在鞋履结构开发的小批量打样环节，这类粗跟鞋跟的实体结构件，是女鞋开发流程里验证鞋跟装配匹配度、着地受力表现的核心测试样件。不同于传统开模制作鞋跟样件需要先加工金属母模、再浇注样件的长周期流程，通过三维逆向建模后直接打印实体样件，能把鞋跟的前期结构验证周期压缩到传统工艺的三分之一，尤其适合女鞋款式快速迭代的开发需求。从结构设计逻辑来看，这款粗跟采用了上宽下窄的渐变柱体结构，顶部贴合鞋身后跟的安装面做了内凹的弧度处理，安装面的边缘做了1.2mm的止口台阶，装配时可以直接卡入鞋跟位置的预装槽，不需要额外做定位治具就能保证安装同轴度，避免后续装跟时出现左右偏移的问题。鞋跟的着地端做了2mm厚度的平面强化区，这个区域在实际穿着时是最先接触地面、承受冲击载荷的位置，设计时特意把这个区域的壁厚比侧壁加厚了0.8mm，打印完成后不需要额外做补强处理，就能满足日常行走的着地冲击要求。

　　从实际使用场景来看，这类打印的鞋跟样件主要用在鞋款开发的三个阶段：第一阶段是鞋楦匹配验证，把打印好的鞋跟装在初版鞋楦上，检查鞋跟的倾斜角度是否符合人体工学的着地重心要求，正常穿着状态下鞋跟着地的重心点需要落在着地端面的中心位置，偏移量不能超过3mm，否则穿着时会出现崴脚、鞋跟偏磨的问题；第二阶段是帮面装配验证，检查鞋跟顶部的安装弧度和鞋帮后跟部位的弧度是否完全贴合，贴合面的缝隙不能超过0.5mm，不然量产时涂胶装配后会出现开胶、跟位晃动的问题；第三阶段是小范围试穿测试，用ABS材料打印的鞋跟强度可以满足短距离试穿的受力要求，能验证不同体重穿着者行走时鞋跟的形变量、着地稳定性，收集试穿反馈后可以直接调整三维模型的曲面参数，不需要重新制作母模。

　　在建模过程中，这款鞋跟的曲面过渡做了连续的G2曲率处理，从顶部安装面到侧壁再到着地端面，所有的转角位置都做了R1.5以上的圆角过渡，没有尖锐的棱角，一方面是避免打印过程中出现应力集中导致的层间开裂，另一方面也能匹配后续鞋跟包覆面料的工艺要求，包覆皮革或者PVC面料时，圆角位置不会出现面料褶皱、贴合不牢的问题。尺寸边界上，这款鞋跟的总高度控制在45mm，属于日常穿着的中高跟范畴，顶部安装面的长宽尺寸为62mm38mm，适配国内女鞋35-39码的常规后跟围度，着地端面的尺寸为28mm22mm，足够的着地面积能保证行走时的稳定性，不会因为着地面积过小出现卡进地砖缝隙、下水道格栅的问题。侧壁的厚度统一控制在2.5mm，内部是实心填充结构，因为是打样测试用的结构件，实心填充能更真实地模拟量产时注塑鞋跟的重量和受力反馈，避免空心结构打印的样件和实际量产件重量差异过大，影响整鞋的平衡测试结果。在实际打印工艺匹配上，ABS材料的打印层厚设置为0.2mm时，打印完成的侧壁表面粗糙度可以达到Ra6.3，只需要简单的表面打磨就能直接用来做包覆测试，不需要做额外的表面处理。

　　和传统的木质鞋跟样件相比，ABS打印的鞋跟耐潮性更好，在湿度较大的环境下放置不会出现变形、开裂的问题，测试数据的稳定性更高；和树脂打印的样件相比，ABS材料的韧性更好，做冲击测试时不会出现脆性碎裂的问题，能完整模拟量产注塑鞋跟的受力失效形式，给后续的量产模具设计提供更准确的结构参考。在鞋跟的安装孔位设计上，顶部安装面预留了两个直径3mm的安装钉孔，孔位的中心距为22mm，和行业内通用的女鞋装跟钉位尺寸完全匹配，打印完成后可以直接用标准的鞋跟钉装配到鞋楦上，不需要二次钻孔，避免二次加工导致的孔位偏移问题。从行业应用的延伸来看，这类三维建模加3D打印的鞋跟开发模式，现在已经广泛应用在小众定制女鞋、快时尚女鞋的开发环节，尤其是针对一些特殊弧度的异形鞋跟，不需要投入高额的模具开发成本，就能快速做出实体样件验证结构，大幅降低了鞋款开发的前期投入风险，也能更快响应市场的款式变化需求。
