欧规插脚式便携电源充电适配器结构

项目分类:变压器 发布时间:2025-02-09 ID:923506
  • 欧规插脚式便携电源充电适配器结构

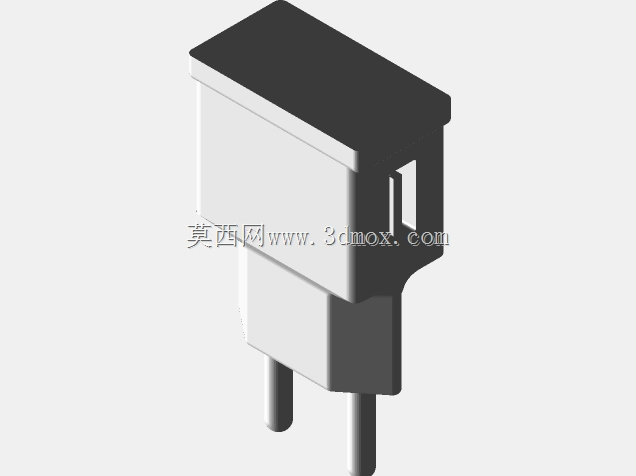

  日常消费电子供电场景里,这类插墙式充电适配器是最常见的小功率AC-DC转换载体,核心作用是把民用市电的高压交流电转换为数码设备适配的低压直流电,给手机、小型数码外设、便携智能硬件补能。从结构设计逻辑来看,这款适配器采用欧规双圆柱插脚一体化布局,插脚直接从壳体下侧伸出,没有额外折叠或伸缩结构,整体壳体做了阶梯式造型,上半部分为插脚容纳腔,下半部分为电路容纳腔,侧面预留USB输出接口位,插墙使用时不会过度挤占相邻插座的空间,适配常规86型墙面插座、排插的安装间距。

  做结构设计时首先要考虑插脚的固定强度,插脚与内部PCB的连接需要做防松脱结构,避免多次插拔后插脚偏移、接触不良;壳体的合模线设置在侧面阶梯位置,既可以隐藏合模痕迹,也能让上下壳的卡扣受力更均匀,装配时不需要额外打胶就能达到基础的密封要求,同时方便后期维修拆解。壳体的边角全部做了R2-R3的圆角过渡,一方面是避免注塑时出现应力集中导致壳体开裂,另一方面日常插拔时不会划伤手部,也不会刮蹭到相邻的线材。从安装边界来看,这款适配器整体宽度控制在40mm以内,插脚中心距符合欧规插座19mm的标准间距,插入墙面插座后,突出墙面的厚度控制在35mm左右,不会因为突出过多被路过的物体剐蹭脱落,也不会遮挡同插排上的相邻插孔。

  内部电路布局上,高压区与低压区做了明确的隔离槽设计,爬电距离满足安规要求,高压电容、变压器等发热元件的位置贴近壳体上半部分,预留了足够的散热间隙,避免长时间满载充电时壳体局部温度过高。输出接口设置在壳体侧面而非正面,插墙使用时线材可以顺着墙面走线,不会因为线材弯折导致接口松脱,也能减少线材的弯折损耗。这类小功率适配器的设计不需要额外的散热孔,依靠壳体本身的塑料材质就能满足被动散热需求,同时封闭的壳体结构可以避免日常使用时灰尘、溅水进入内部,提升日常使用的可靠性。

  在实际选型适配时,这类结构的适配器适合5V/2A以内的小功率供电场景,内部PCB的安装位预留了足够的空间,可以根据不同的输出参数调整元件布局,不需要重新开模就能适配不同的认证要求。插脚的嵌入深度做了限位设计,插入插座时的深度符合安规要求,不会因为插接过浅导致接触打火,也不会因为插接过深导致插脚根部受力断裂。壳体表面做了细磨砂纹理处理,既可以提升握持插拔时的摩擦力,也不容易残留指纹和划痕,日常使用的外观耐久度更好。做三维建模时,需要重点核对插脚的尺寸公差,圆柱插脚的直径公差控制在±0.1mm以内,插脚的伸出长度符合欧规插头的标准要求,避免出现插不进插座或者插入后松动的问题;USB接口的开口位置公差控制在±0.05mm以内,保证公头插入时不会出现卡滞或者接触不良的情况。上下壳的卡扣位置均匀分布在壳体四周,每个卡扣的扣合量控制在0.8mm,既保证装配后的壳体缝隙均匀,也能在需要拆解时不会轻易损坏卡扣。
