带安装底座的通讯设备连接固定支架

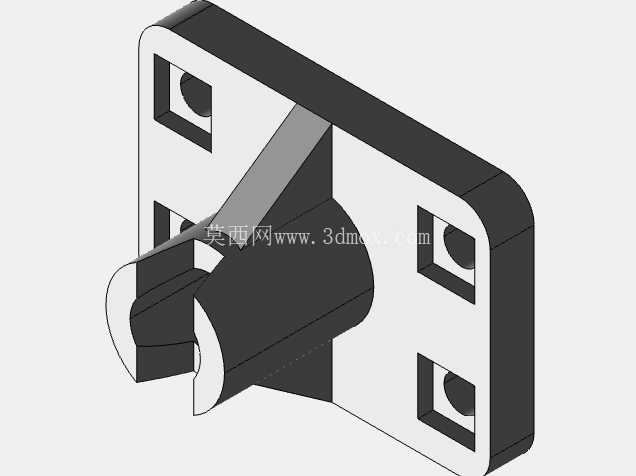

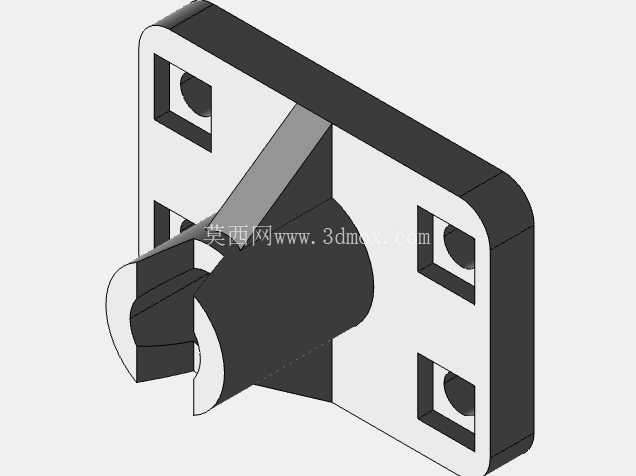

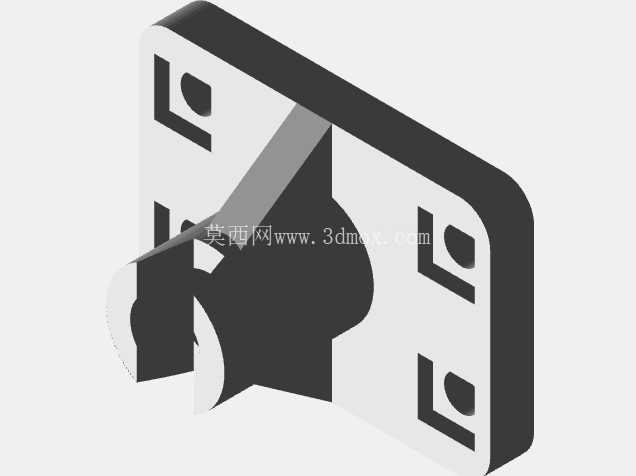

　　在通讯基站布线、室内弱电集成、户外通讯终端布设的现场作业中，这类带方形安装底座的连接固定支架，是承担线缆转接、构件对接、模块限位的核心小尺寸承载件，很多现场施工人员习惯称其为括号类固定件，核心作用是在两个需要保持相对位置的通讯构件之间，提供刚性连接支撑，避免设备运行过程中因震动、外力拉扯出现连接松脱、位置偏移的问题。从结构设计逻辑来看，底座采用方形法兰式布局，四个角位设置沉头安装孔，沉孔深度刚好覆盖常用的内六角圆柱头螺钉头部，安装完成后螺钉端面不会突出底座平面，不会对后续叠装的其他构件造成干涉，底座底面做了0.2mm的平面度公差要求，和安装基面贴合时不会出现翘边，四个安装孔的孔位公差控制在±0.1mm，适配行业内通用的安装孔距标准，不需要现场二次扩孔就能完成装配。

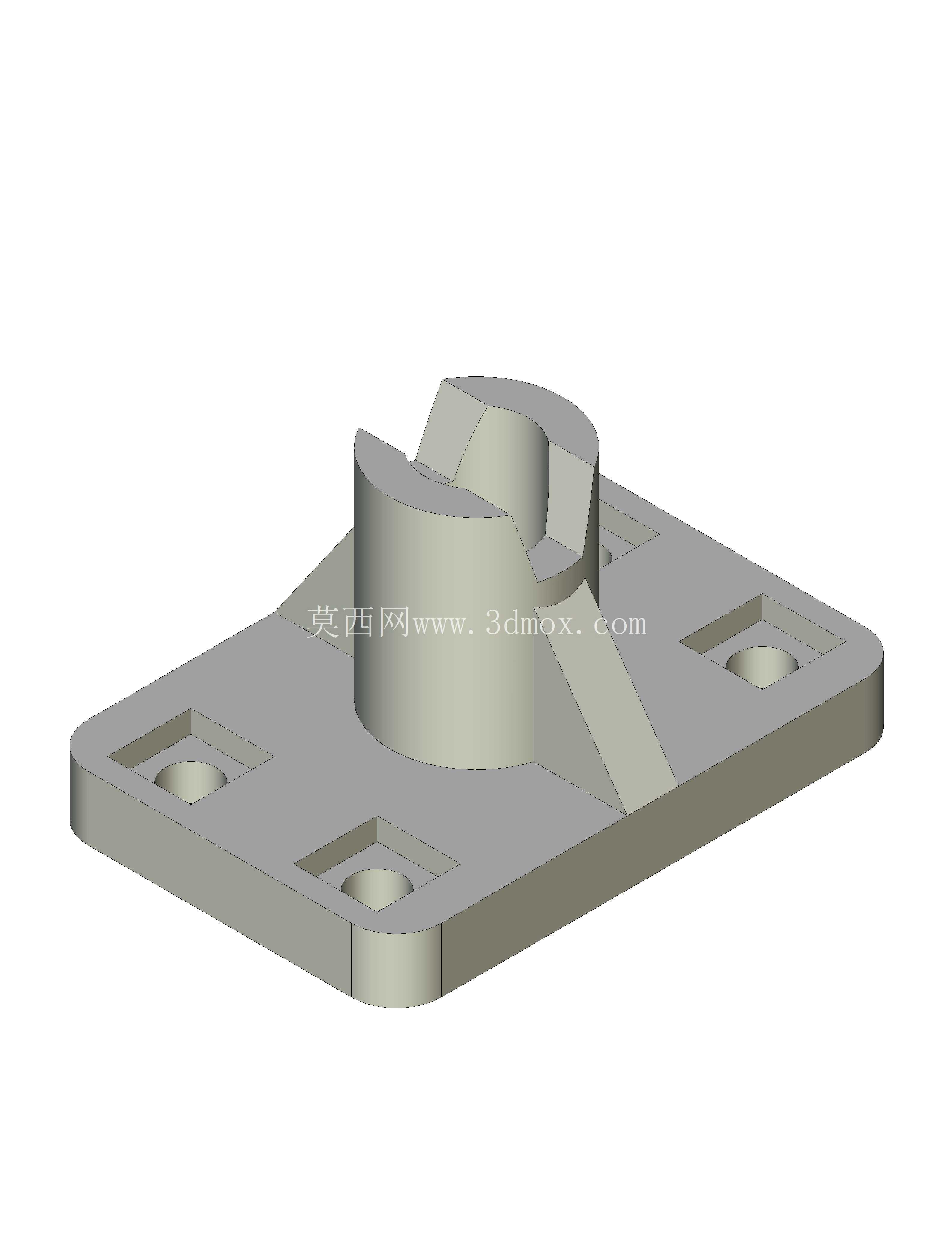

　　底座上方的立式支撑柱采用半开放的卡槽结构，卡槽的开口宽度和需要卡接的通讯构件外径做过渡配合，侧面设置三角形加强筋连接支撑柱和底座平面，加强筋的厚度根据支撑柱的高度做匹配设计，既不会因为筋位过厚导致注塑或压铸成型时出现缩痕，也能保证支撑柱承受侧向推力时不会出现根部断裂的问题，支撑柱顶端做了15度的导向倒角，装配时对接构件可以顺着倒角滑入卡槽，降低现场装配的对位难度。从安装边界来看，这类支架的整体高度控制在常规通讯模块安装的预留空间范围内，底座的外轮廓尺寸适配多数通讯设备内部的安装位预留尺寸，不会和周边的电路板、走线槽、其他固定件产生空间干涉，卡槽的中心高度和对接构件的中心高度保持一致，装配完成后不会出现对接构件倾斜、受力不均的情况。

　　在实际使用场景中，这类支架既可以用在室外通讯抱杆的转接件固定场景，通过底座的四个安装孔固定在抱杆的转接板上，卡槽位置固定线缆转接座或者信号模块，也可以用在室内弱电箱的内部构件固定，通过螺钉固定在弱电箱的安装导轨或者背板上，支撑光纤熔接盘、信号分配模块这类需要稳定固定的构件，部分工业通讯设备的内部走线固定也会用到这类支架，用来承托重量较大的通讯接头，避免接头长期受重力拉扯导致线缆焊点脱落。

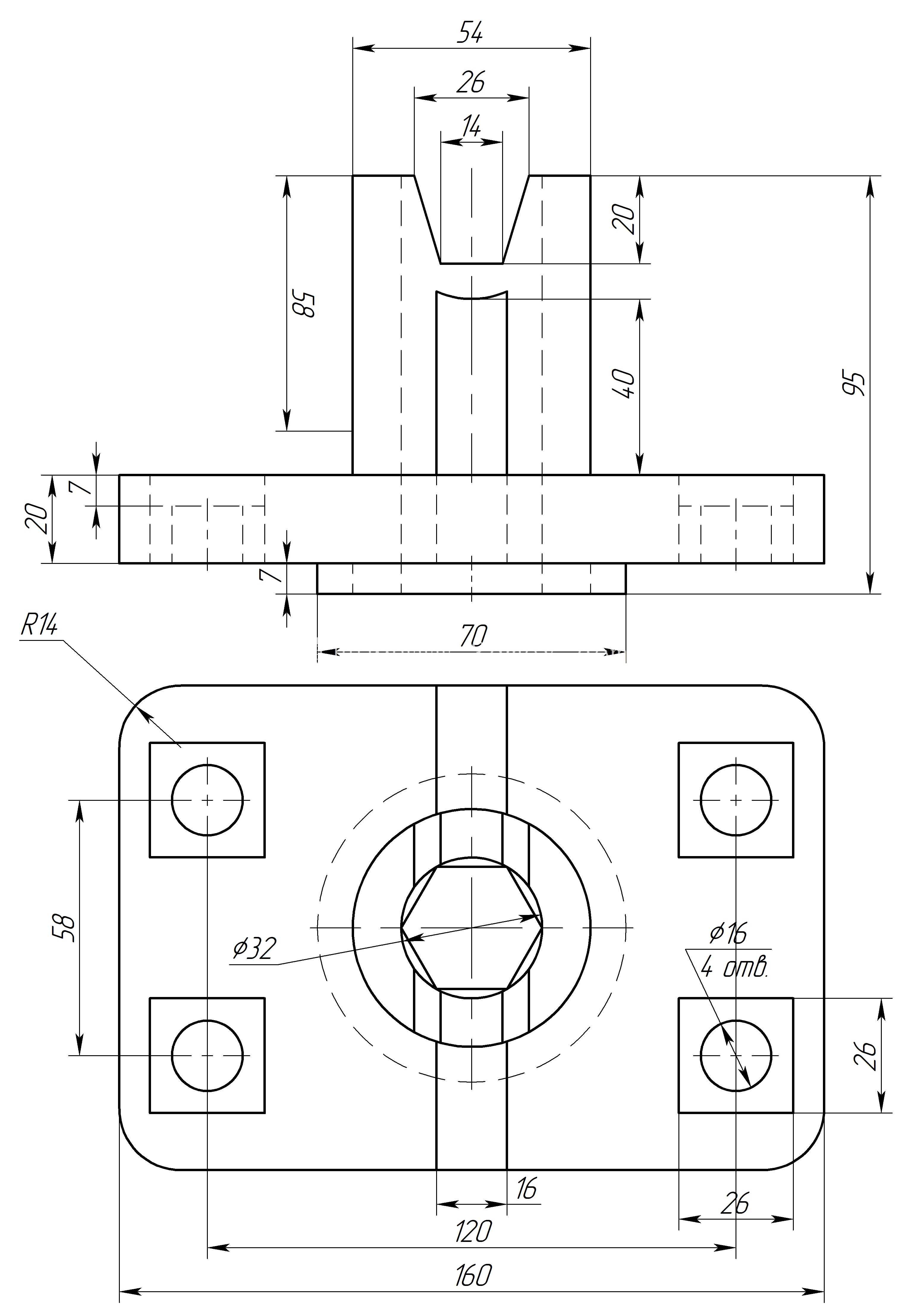

　　设计过程中需要重点考量几个工程细节：首先是底座安装孔的沉头深度，要适配不同长度的固定螺钉，避免螺钉拧入过深顶穿底座或者拧入过浅固定不牢；其次是支撑柱卡槽的内壁粗糙度，要控制在Ra1.6以下，减少和对接构件的摩擦阻力，同时避免卡槽内壁有毛刺划伤对接构件的表面防护层；另外加强筋和支撑柱、底座的连接位置要做圆角过渡，避免应力集中导致构件受冲击时出现开裂，所有外露的棱边都要做0.5mm的倒钝处理，避免现场安装时划伤施工人员的手部或者破坏线缆的绝缘层。这类构件虽然尺寸不大，但是在通讯系统的装配环节属于不可或缺的基础连接件，其尺寸精度、结构强度直接影响整套通讯设备的长期运行稳定性，建模过程中需要严格匹配安装孔位、卡槽尺寸、支撑高度的公差要求，同时预留出表面处理的厚度余量，比如做喷塑、镀锌处理时，涂层厚度会占用0.05-0.1mm的尺寸空间，建模时要提前把这部分余量计算在内，避免表面处理后构件出现装配卡滞的问题。
