正交直齿锥齿轮传动桌面教学演示结构

　　这套正交直齿锥齿轮传动结构，最初的设计定位是面向机械基础教学场景的桌面级演示载体，区别于工业现场重载工况下的锥齿轮传动组件，它在结构上做了适配桌面摆放与近距离观察的优化，同时完整保留了正交锥齿轮副的核心传动逻辑，能让学习者直观理解相交轴之间的运动传递规律。从实际应用场景来看，这类结构除了作为教学教具使用，也可作为小型桌面装饰摆件、机械原理科普展品，甚至能为低速轻载的小型手动传动装置提供结构参考，比如小型手摇进给机构、桌面工位的简易换向传动单元，都能借鉴这套结构的布局思路。

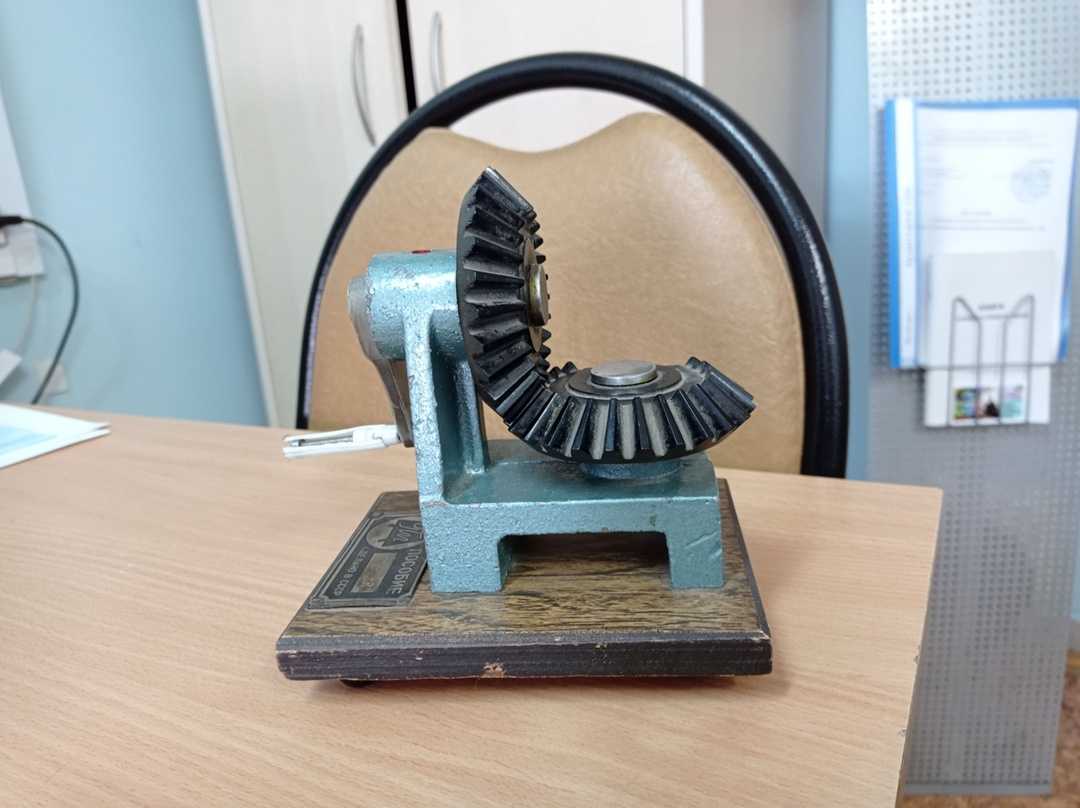

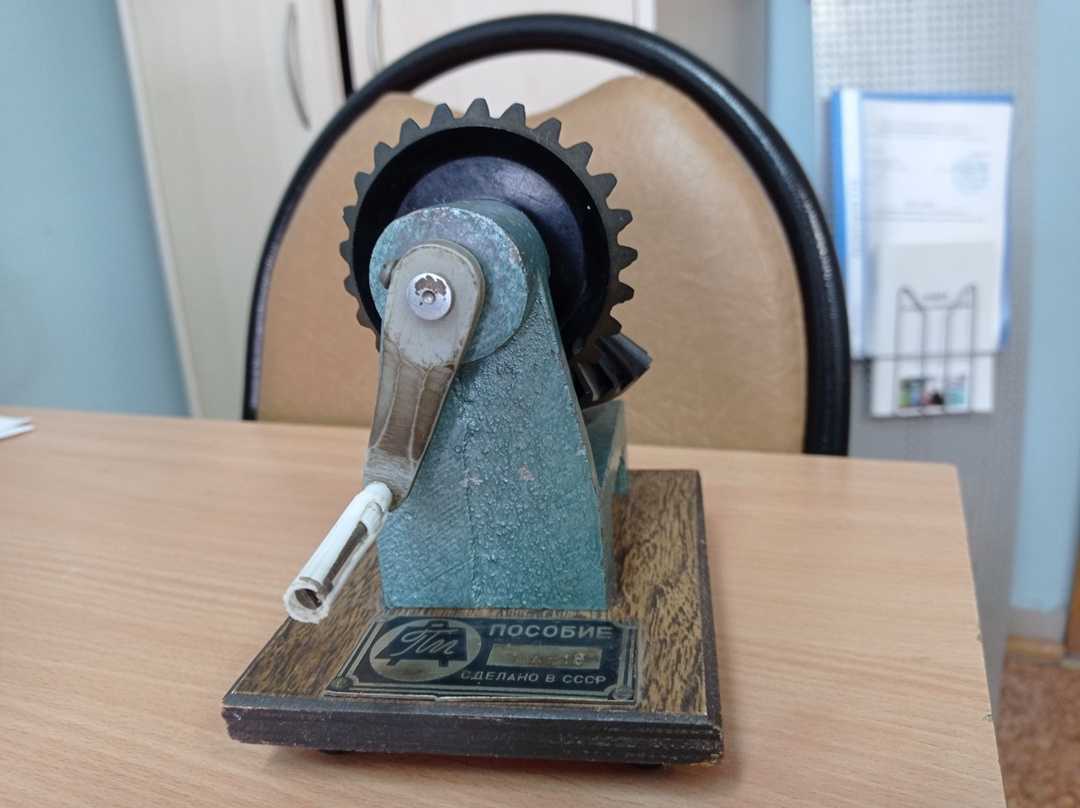

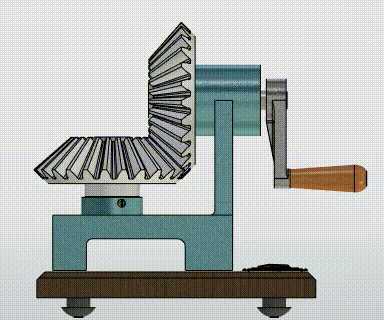

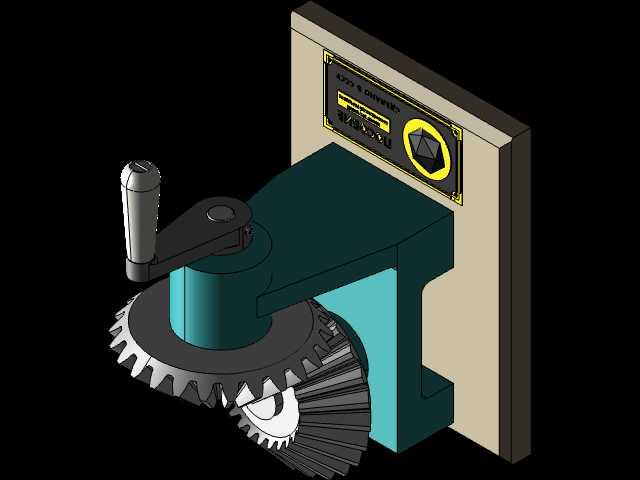

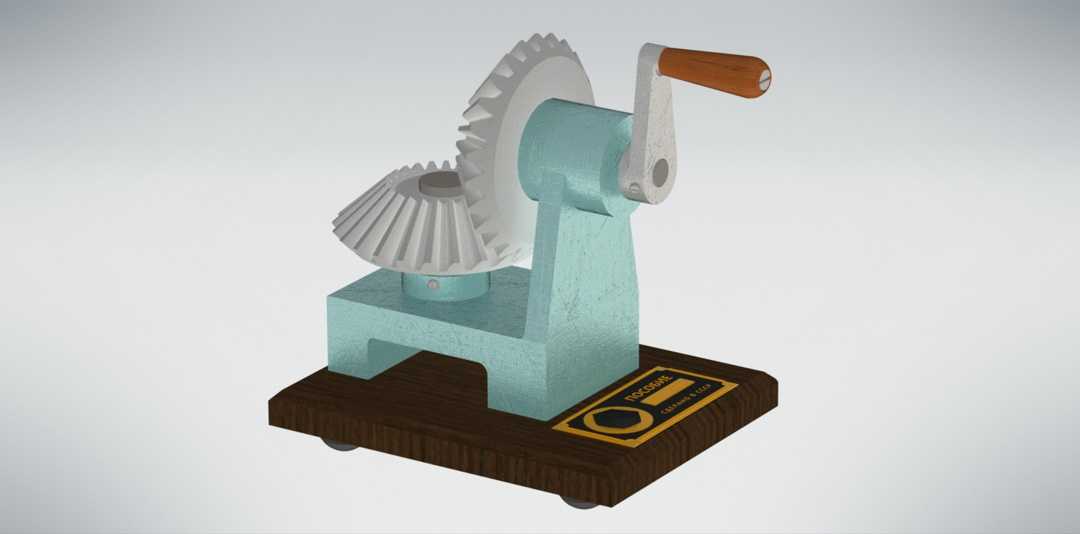

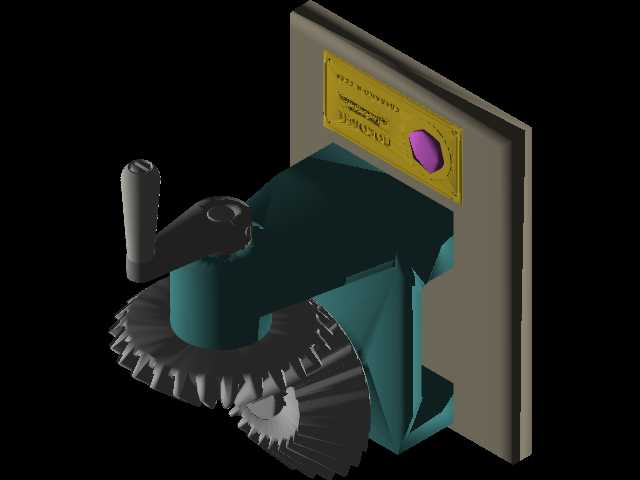

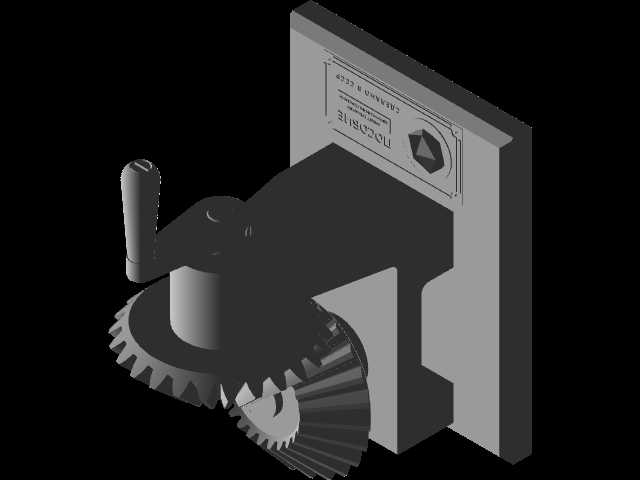

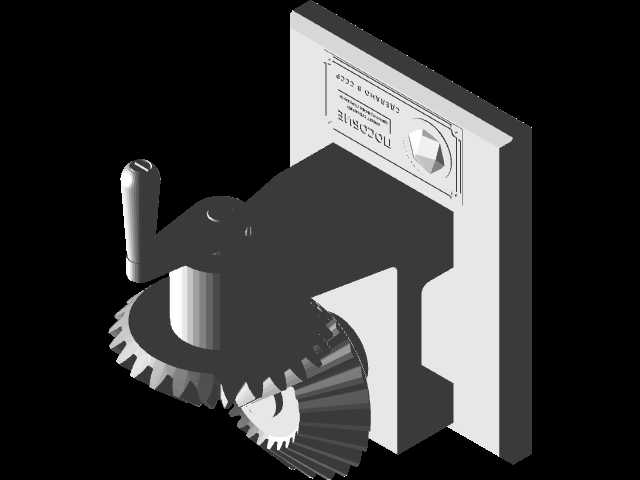

　　在功能特性层面，这套结构采用90度正交布置的直齿锥齿轮副，两个齿轮的轴线垂直相交，能实现输入轴与输出轴呈直角的动力换向，直齿锥齿轮的齿形设计加工难度相对更低，装配时的轴向定位要求相比弧齿锥齿轮更宽松，很适合教学场景下的拆装演示，学习者可以手动转动输入轴端的手柄，直观观察两个锥齿轮的啮合过程，理解齿面接触、传动比匹配、转向变换的实际状态。整套结构的支撑部分采用L型一体式支架，支架底部通过螺栓固定在木质底座上，保证手动操作时的整体稳定性，不会因为齿轮啮合的反作用力出现结构晃动；输入轴端延伸出支架外侧，配套的木质手柄方便手动施力转动，输出轴端的锥齿轮通过轴套与支架上的安装孔配合，保证转动过程中的同轴度，避免出现卡滞、齿面偏磨的问题。

　　设计思路上，这套结构优先考虑了传动逻辑的可视化，所有齿轮部件都没有做额外的外壳遮挡，齿形、啮合位置、轴系支撑结构完全外露，观察者可以从任意角度看到齿轮的啮合状态，理解锥齿轮如何将一个方向的转动转换为垂直方向的转动。在齿形参数选择上，采用了标准压力角的直齿锥齿轮齿形，两个齿轮的齿数匹配保证了演示时的传动比直观易算，方便教学过程中结合理论公式做现场验证；轴系的支撑采用了简易的滑动配合结构，没有加装复杂的滚动轴承，一方面降低了结构复杂度，让学习者能更清晰看到轴与支架的配合关系，另一方面也足够适配手动低速转动的工况，不会出现过快的磨损。支架的结构设计做了减重优化，在保证支撑刚度的前提下，支架中部开出了矩形镂空，既减少了材料用量，也让整体结构看起来更简洁，不会因为厚重的支架遮挡视线。

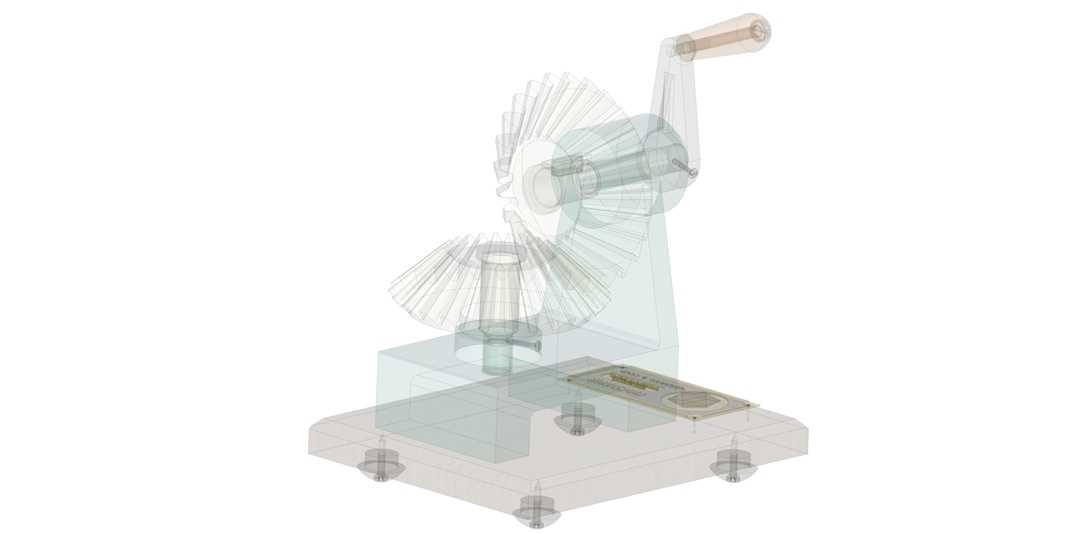

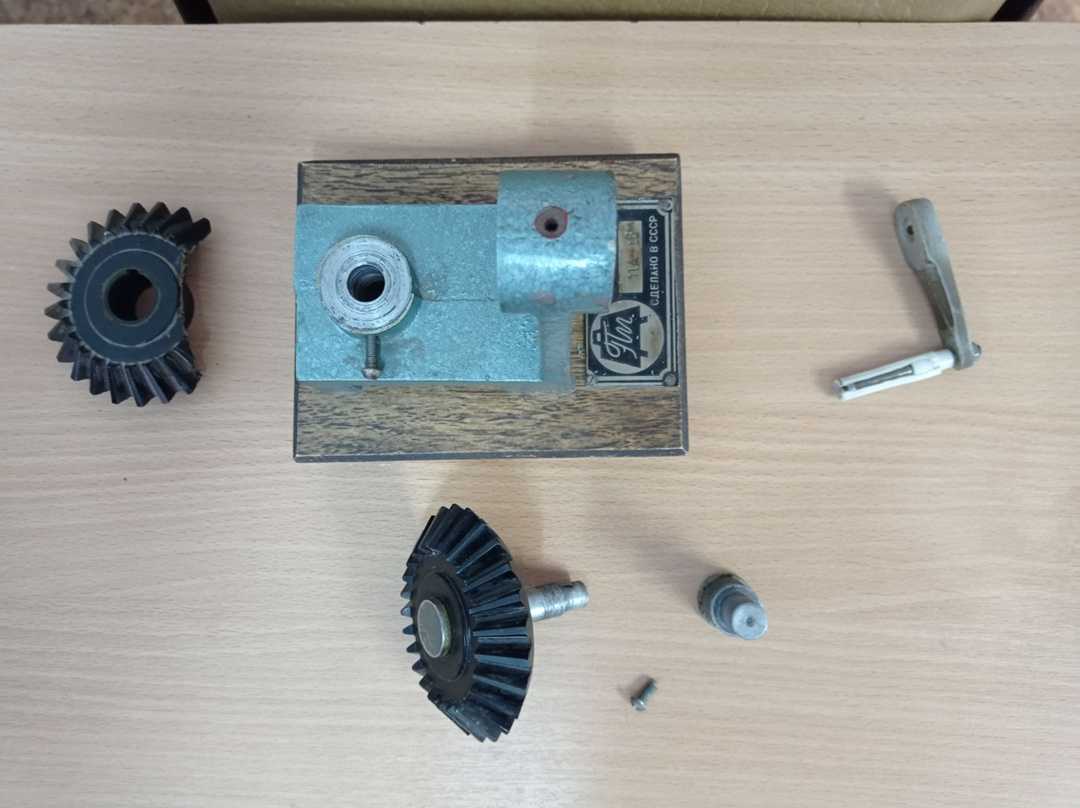

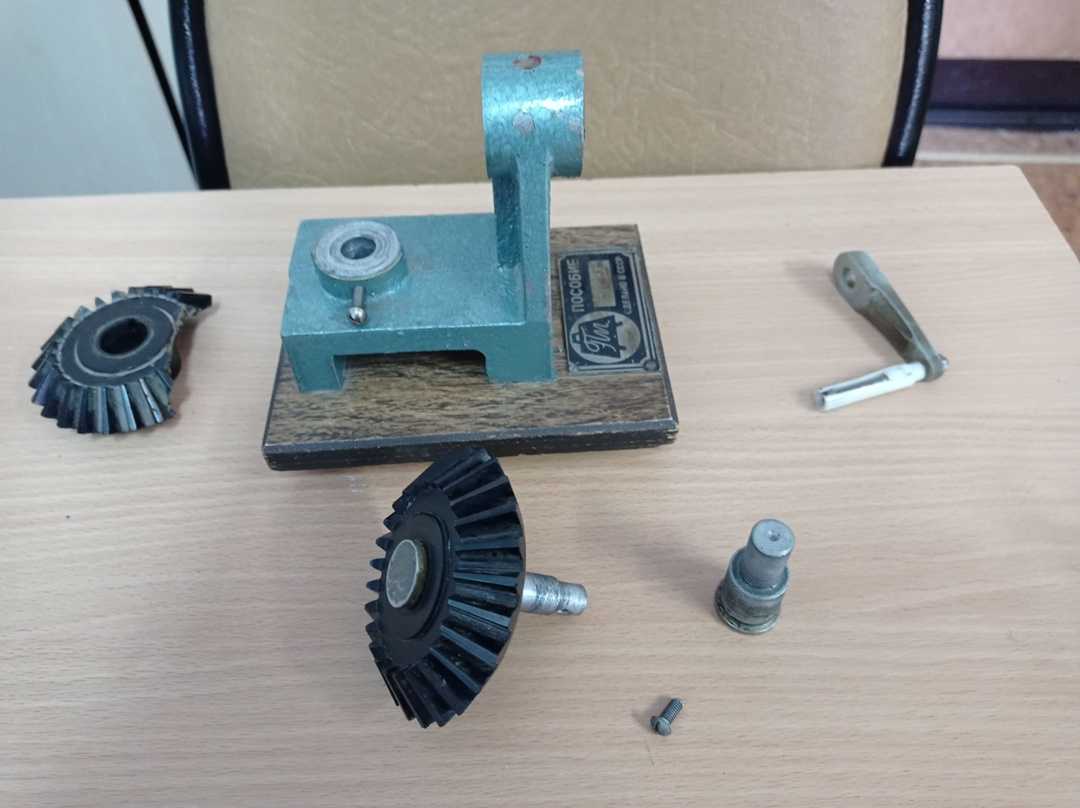

　　从外形尺寸与安装边界来看，整套结构的底座采用矩形木质平台，整体占地面积控制在普通A4纸张的一半左右，完全可以放置在常规课桌、实验台面上，不需要额外的安装固定，依靠底座自身的重量就能保持稳定。两个锥齿轮的啮合点位于支架上方的开放空间，距离底座表面有足够的高度，手动转动手柄时不会出现手部与底座磕碰的问题；输入轴的伸出长度经过匹配，手柄转动时的回转半径不会超出底座的边界，避免操作时碰到周边的物品。输出轴的轴端预留了一定的延伸长度，如果需要拓展附加的演示组件，比如加装指针、刻度盘来展示传动比，或者连接其他小型传动件，都有足够的安装空间，不需要对原有主体结构做改动。在装配边界上，支架与底座的连接采用内六角螺栓，沉头孔设计让螺栓头完全埋入底座表面，不会出现凸起刮擦桌面的情况；齿轮与轴的连接采用紧定螺钉固定，拆装时只需要简单的内六角扳手就能完成拆解，方便教学过程中展示齿轮的内部结构、轴与齿轮的配合方式，学习者可以反复拆装来理解锥齿轮传动的装配要点，比如两个锥齿轮的节锥顶点必须重合才能保证正确啮合，轴向位置的调整如何影响齿面接触区域，这些在课本上抽象的知识点，都能通过这套结构的实际拆装操作得到直观验证。

　　不同于工业设备中封闭在箱体内的锥齿轮传动组件，这套开放布局的结构把所有传动环节都直接展示出来，没有多余的装饰部件，每一个结构件都服务于传动演示的核心功能，支架的厚度、轴的直径、齿轮的模数都经过匹配，既保证手动操作时的结构强度，也不会因为部件过于笨重影响拆装体验。对于刚接触机械传动的学习者来说，能直接观察到齿面的相对滑动、啮合时的间隙变化，比单纯看二维图纸、三维动画的理解要深刻得多；对于结构设计从业者来说，这套正交锥齿轮的布局方式也能为小型换向传动机构的设计提供参考，比如在设计空间受限、需要直角换向的轻载传动场景时，可以借鉴这种开放式支撑的布局思路，在保证传动稳定性的前提下，尽可能简化支撑结构，减少不必要的零件数量，降低整体的加工与装配成本。
