金属折叠式连接铰链结构设计

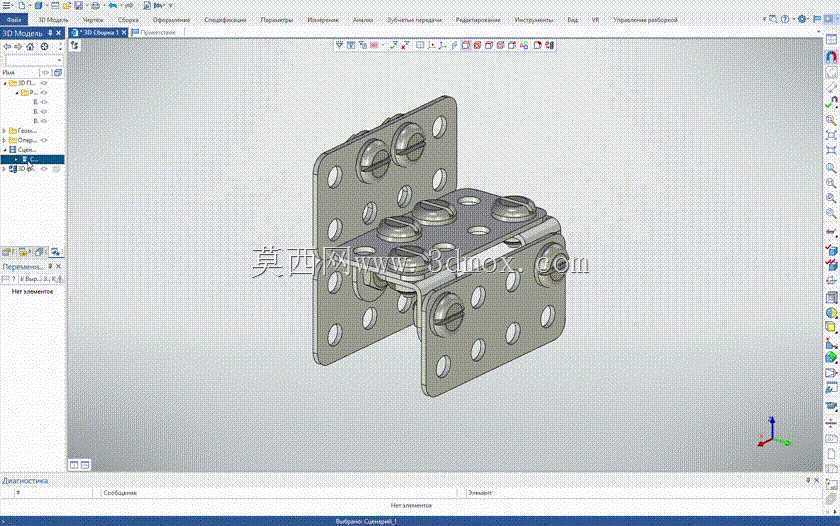

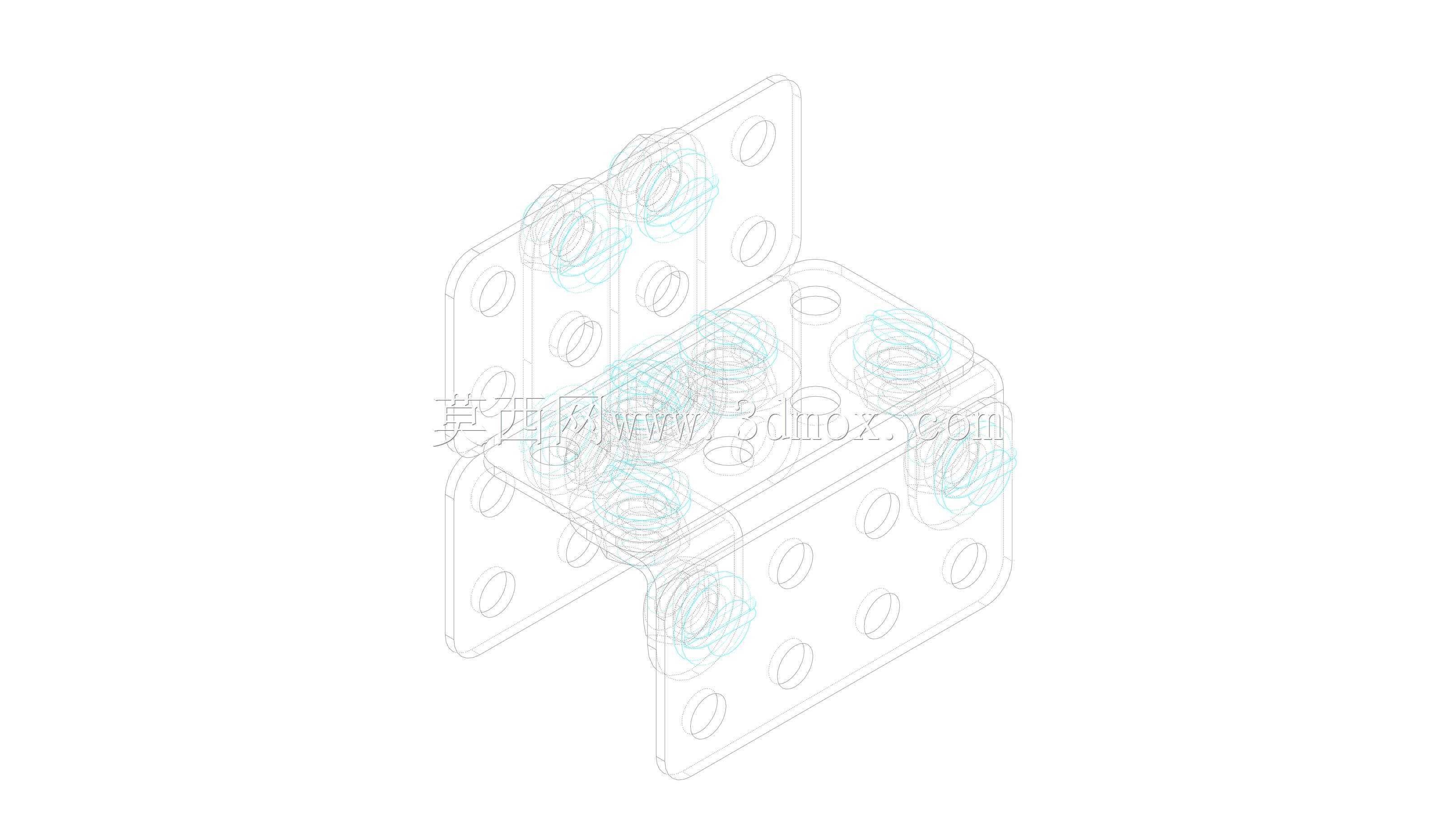

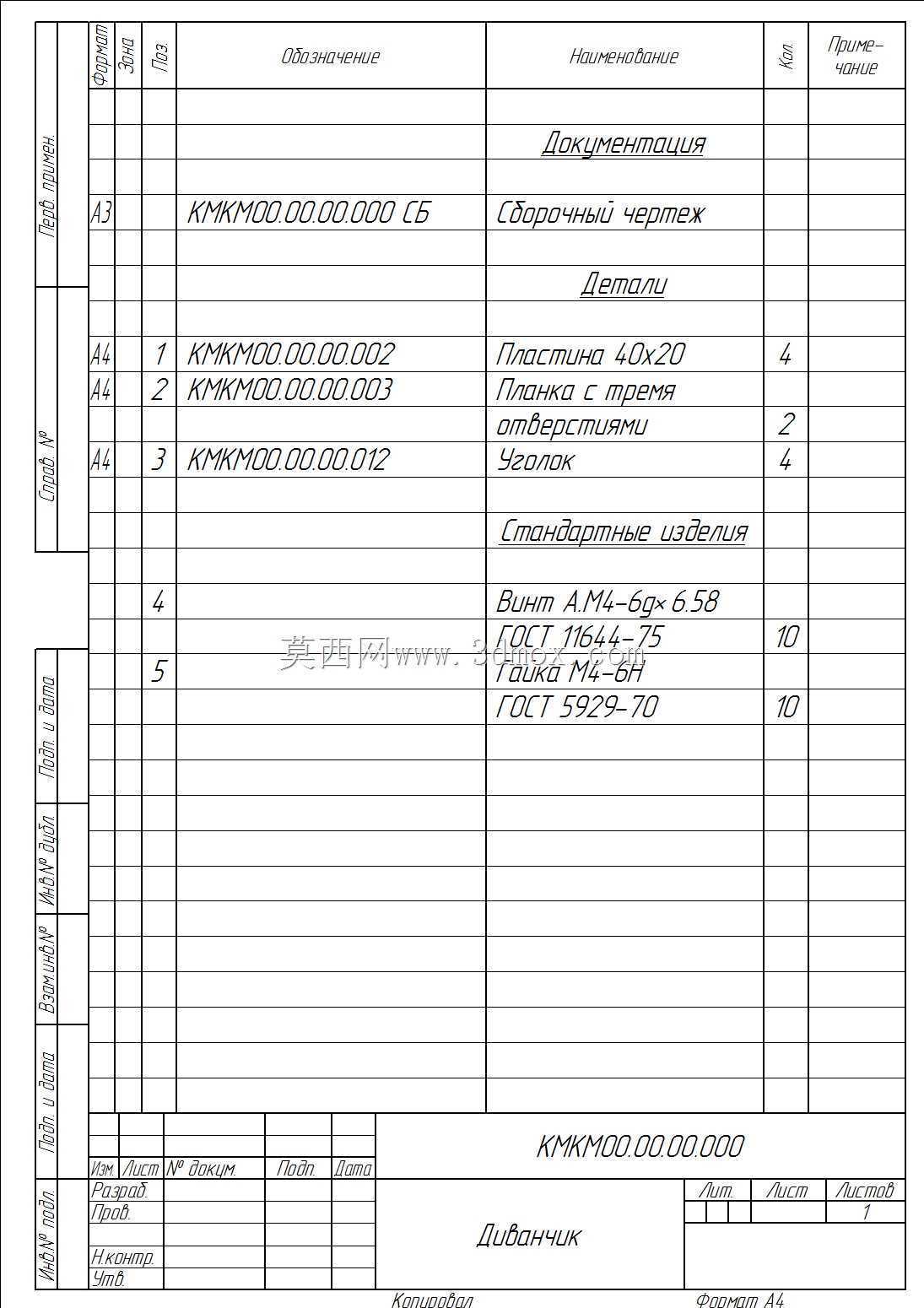

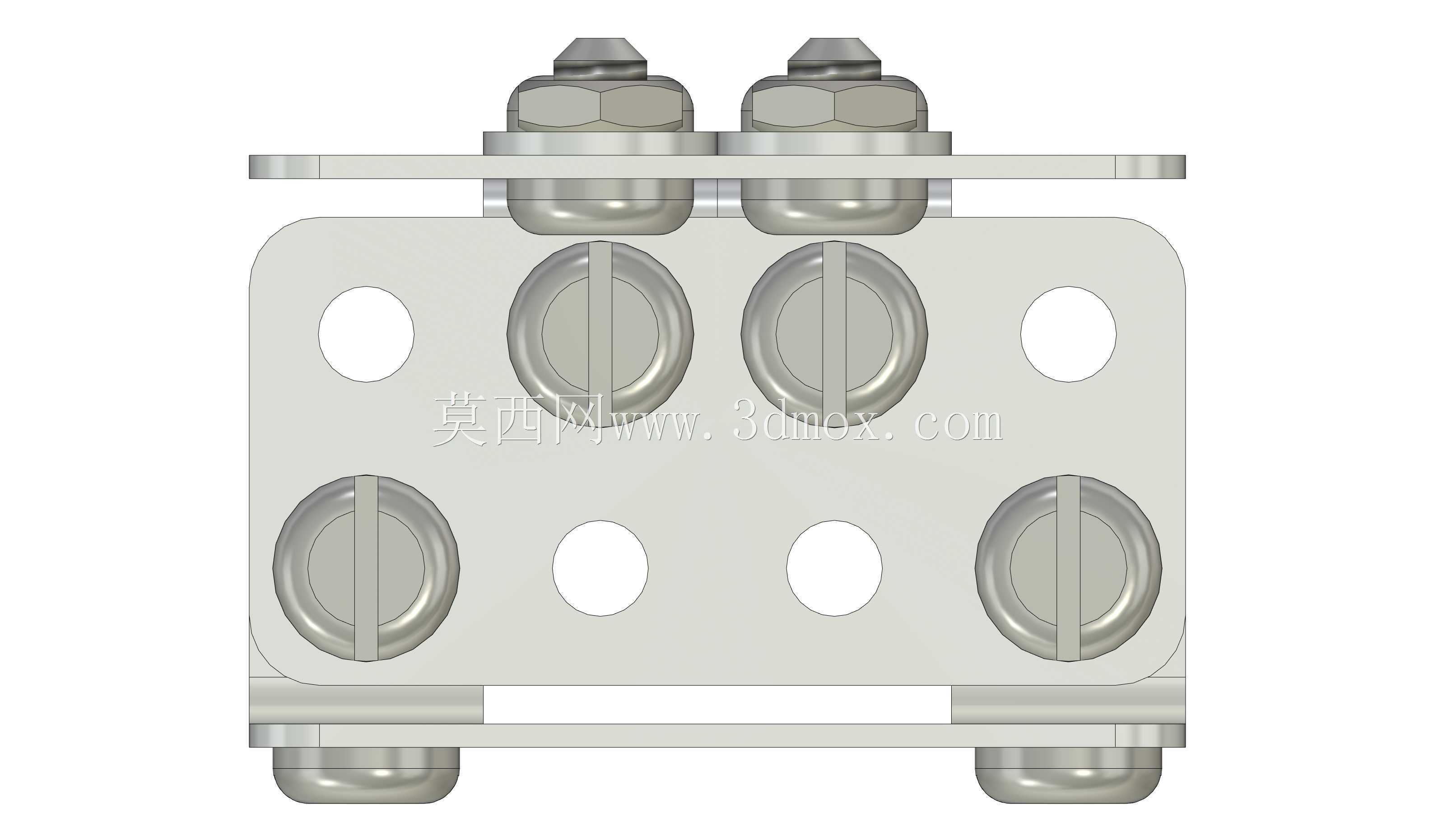

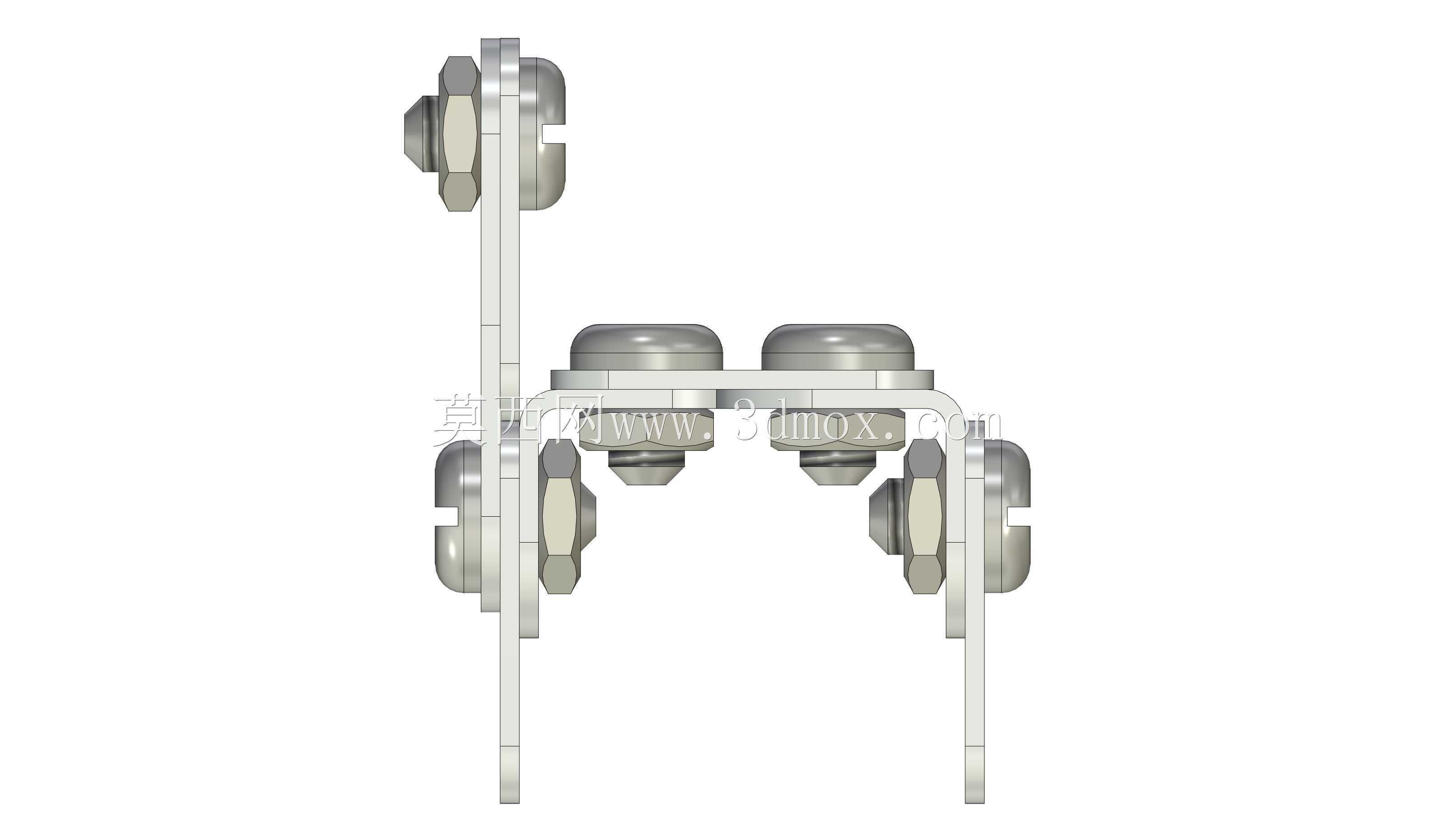

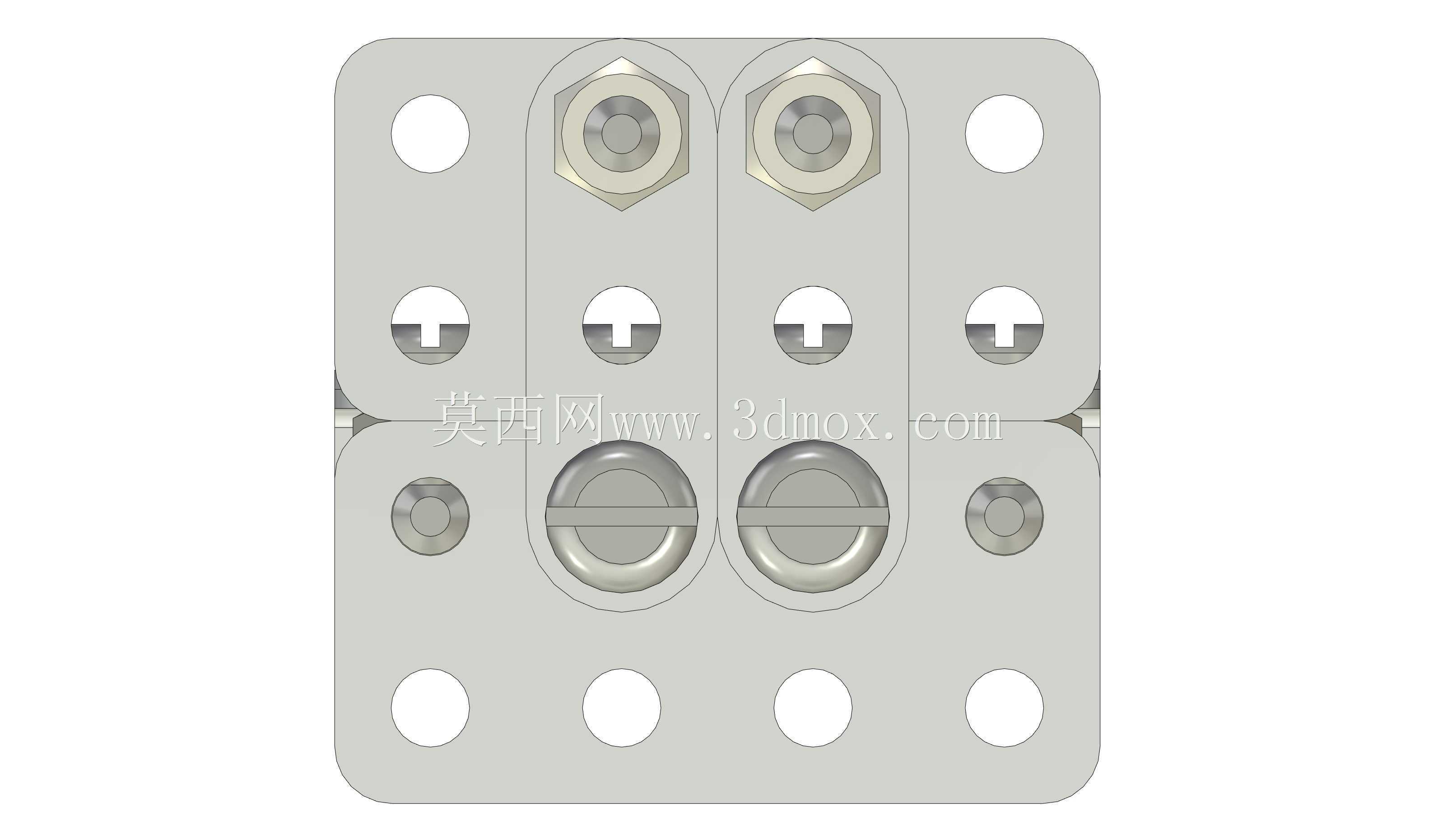

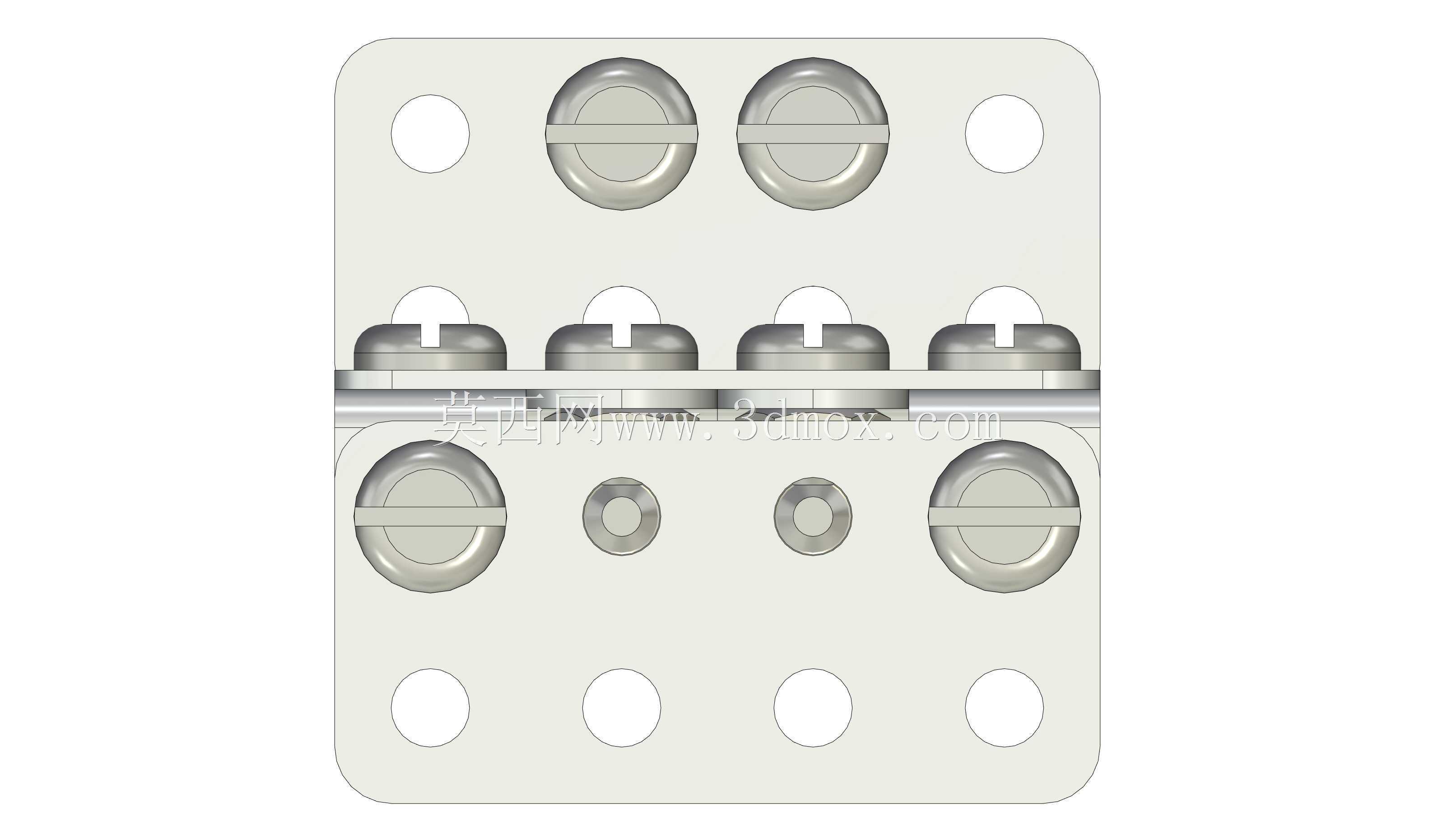

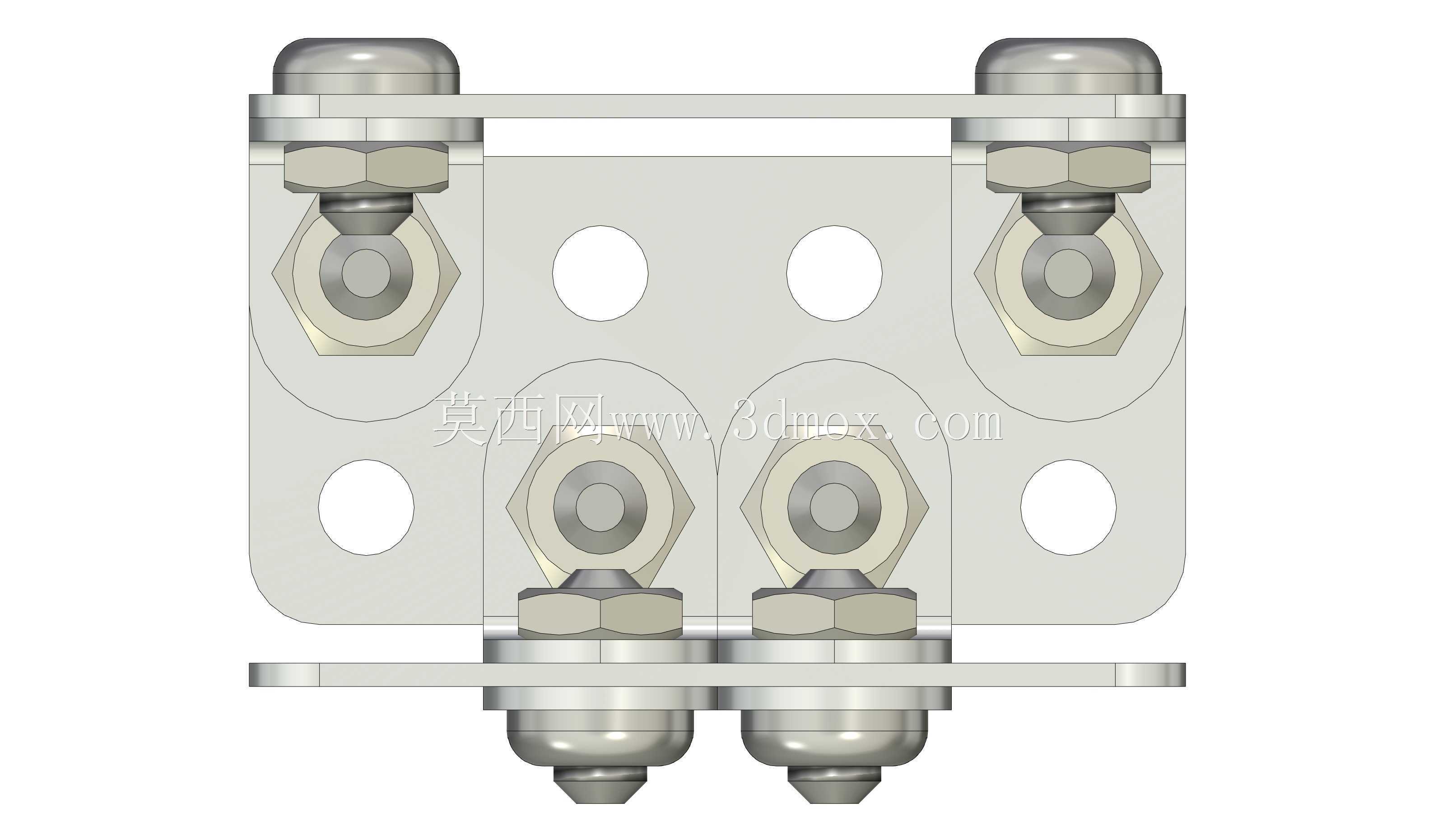

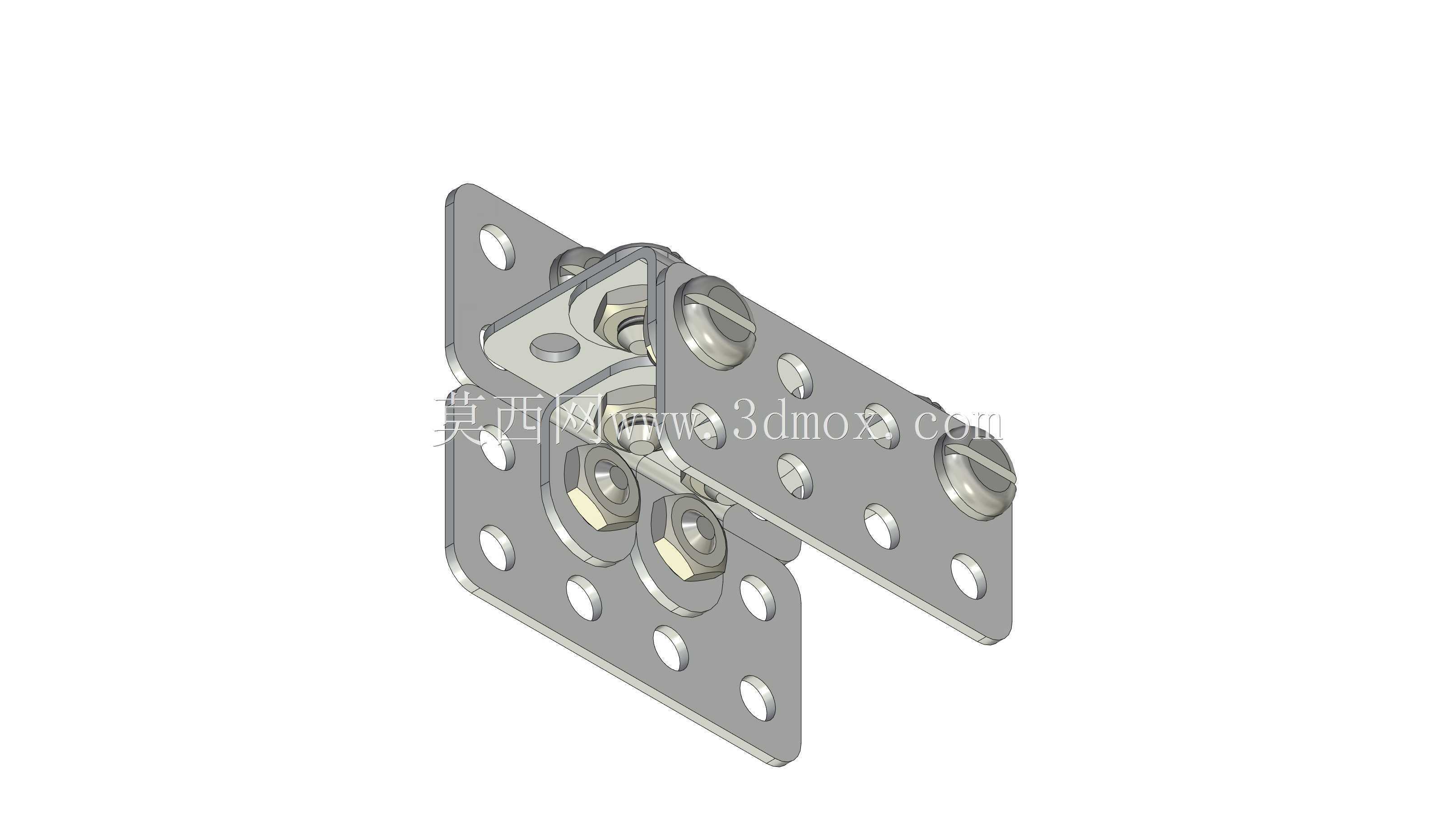

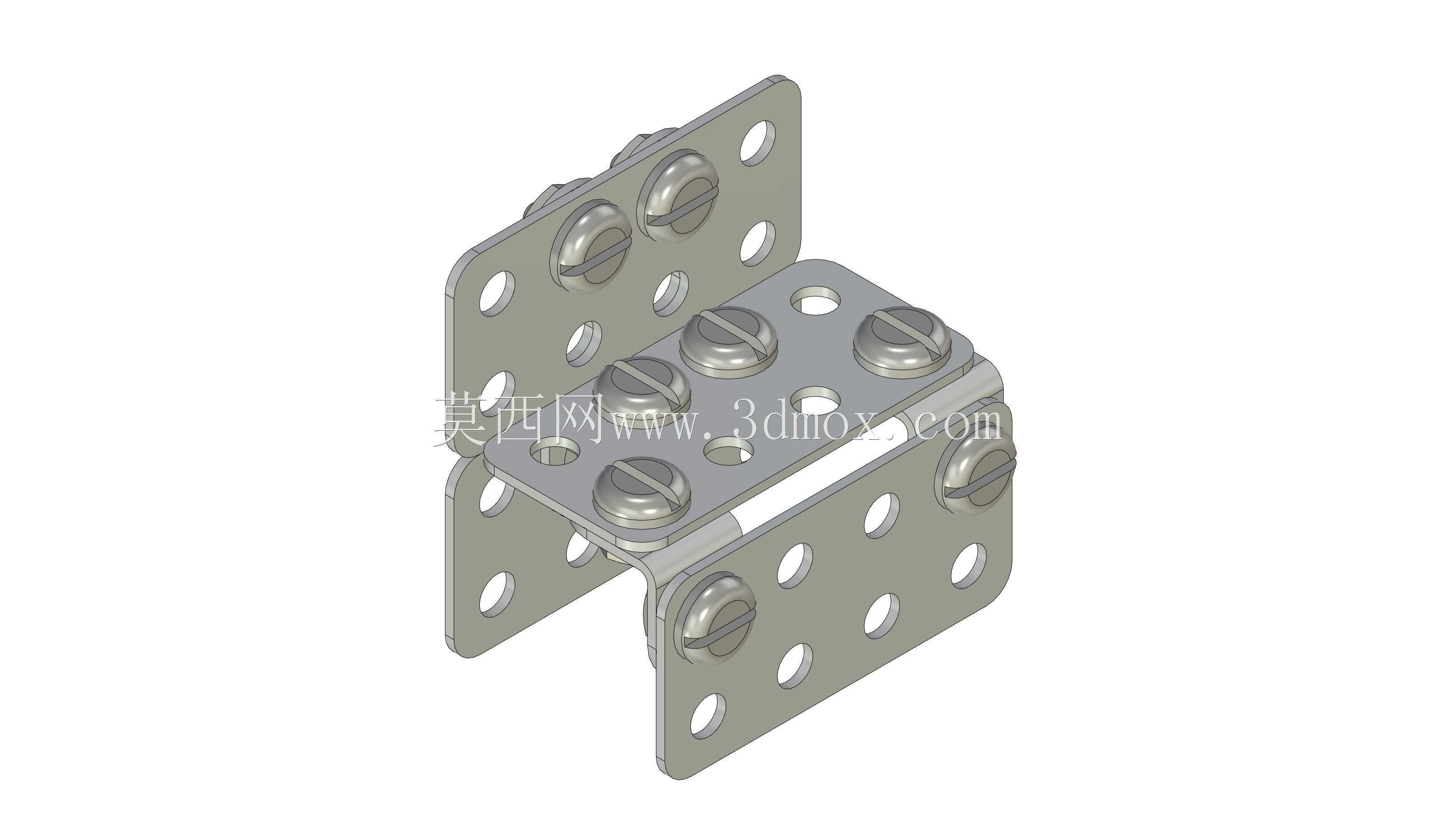

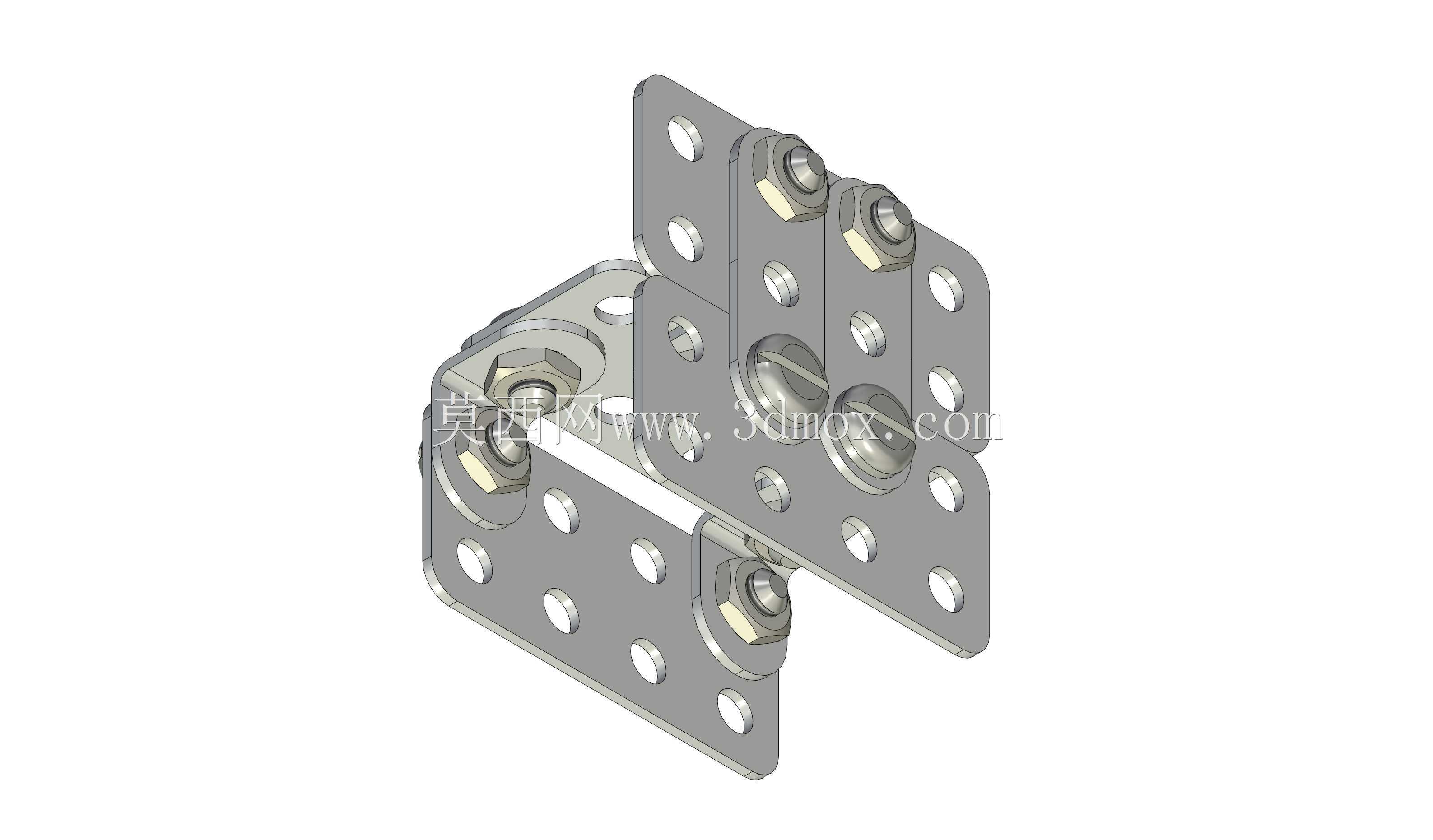

　　这款铰接式金属连接组件，最初的设计出发点是解决小空间内两个垂直安装面的可转动连接需求，常见于需要实现90度开合、翻转的小型设备机架、模块化家具拼接、工业设备防护门的转角连接场景，区别于普通合页的单轴转动结构，这款组件在铰接部位做了多触点的限位与受力分散设计，避免单点受力导致的铰接轴变形、连接松动问题。从结构组成来看，组件包含两块带阵列安装孔的金属安装基板，以及中间的铰接转动模块，两块基板分别对应两个待连接的安装面，基板上的安装孔采用等间距阵列排布，孔位兼容常规的M4、M5规格紧固件，安装时不需要额外在待连接构件上重新配打孔位，只要对齐对应孔位穿入紧固件即可完成固定，大幅降低现场安装的配作工作量。

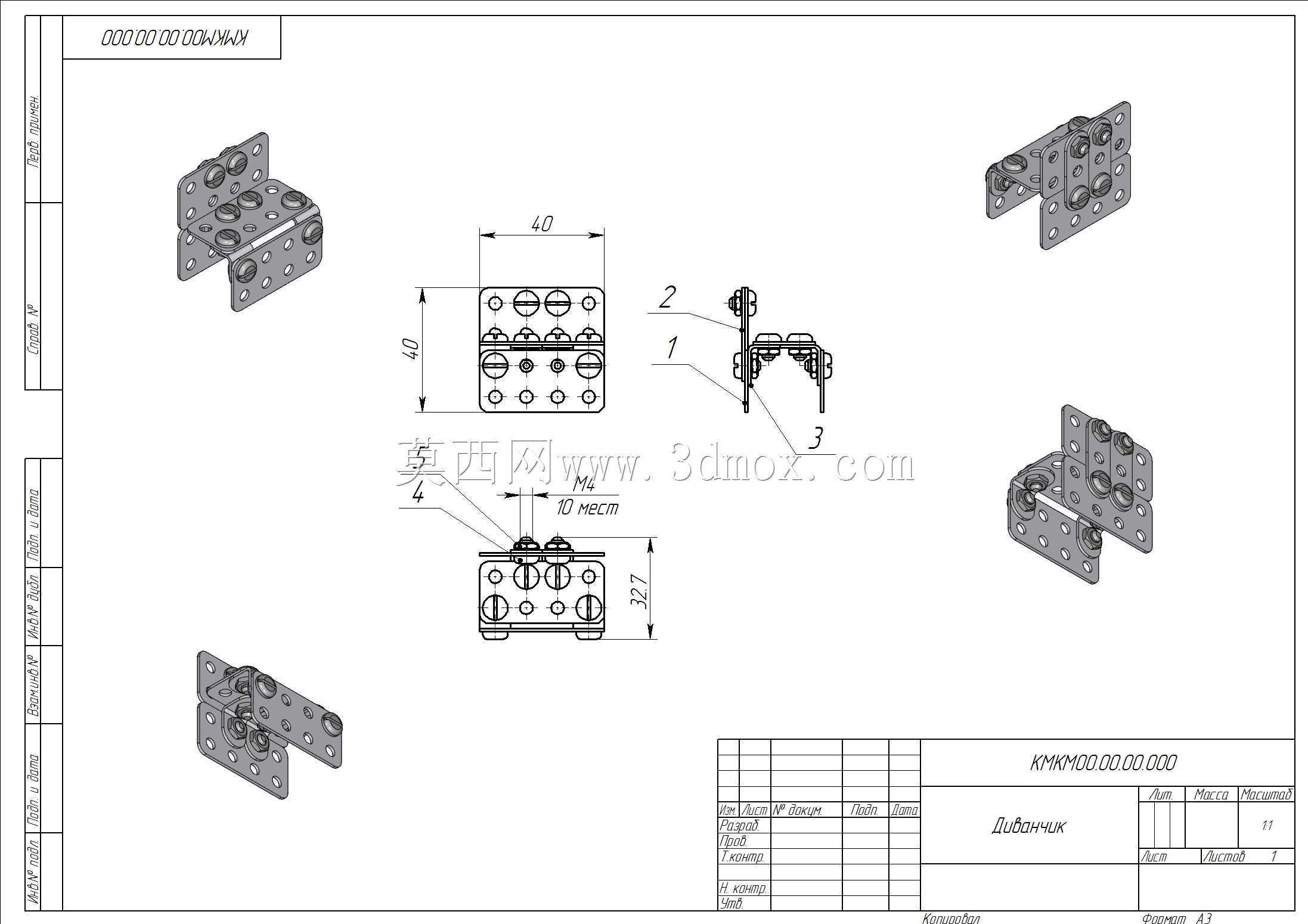

　　中间的铰接模块采用多组圆柱凸台配合的转动结构，转动副的配合面做了间隙优化，既保证转动过程无卡滞，也不会因为间隙过大出现连接晃量，转动角度范围覆盖0到90度，在完全展开呈90度状态时，铰接部位的贴合面会形成硬接触限位，不需要额外加装限位块就能承受垂直于安装面的静载荷，日常使用中不会因为外力冲击出现过转损坏的情况。在设计过程中，首先确定的是安装边界尺寸，两块安装基板的外形尺寸控制在常见的小型连接件适配范围内，基板厚度根据受力仿真结果做了优化，在保证整体结构强度满足150N静载荷要求的前提下，尽可能减小基板厚度，降低整体组件的重量，同时减少金属材料的用量。铰接轴的位置没有设置在基板的边缘，而是向内偏移了一定距离，

　　这样的设计是为了让转动过程中基板边缘不会和待连接构件的侧面发生剐蹭，即使待连接构件的安装面存在轻微的平面度误差，也不会影响组件的正常转动。安装孔的排布做了错位优化，靠近铰接侧的孔位和远离铰接侧的孔位不在同一条受力线上，当组件承受拉力载荷时，紧固件的受力会被均匀分散到整个基板平面，不会出现靠近铰接位置的紧固件先受力失效的问题。从实际应用场景来看，这款组件除了用在常规的设备转角连接，还可以多组组合使用，实现多段式的折叠结构搭建，比如模块化的金属置物架、可折叠的设备支撑脚、小型实验装置的可调角度安装支架，都可以通过这款铰接组件快速搭建，不需要额外焊接或者做定制化的连接结构。在建模过程中，所有的转动配合面都做了圆角过渡处理，

　　避免应力集中导致的零件开裂，基板的边缘也做了小倒角处理，安装过程中不会划伤操作人员，也不会刮伤待连接构件的表面涂层。铰接部位的圆柱凸台和基板采用一体化成型设计，不需要额外装配铰接销轴，减少了零件数量，也避免了销轴脱落导致的组件失效问题，整体组件只需要两块成型的金属件通过卡合配合就能完成组装，装配工序简单，适合批量冲压或者压铸生产，生产过程中的良率更容易控制。针对不同的使用场景，这款组件的安装孔位还可以根据实际需求做调整，比如需要更大承重的场景，可以将靠近铰接位置的安装孔直径加大，适配更大规格的紧固件，不需要改动整体的铰接结构和外形尺寸，具备很强的适配扩展性。在做受力校核的时候，重点模拟了组件在90度展开状态下，单侧基板承受垂直向下载荷的情况，仿真结果显示最大应力出现在铰接凸台的根部，通过加大凸台根部的圆角半径，将最大应力控制在材料许用应力的三分之一以下，保证长期使用不会出现疲劳变形。转动副的配合间隙控制在0.05mm以内，既满足粉末冶金或者冲压成型的公差要求，也不会因为间隙过大导致转动时出现旷量，日常使用中不需要定期加注润滑脂，金属件本身的配合面在初期磨合后会形成光滑的摩擦面，转动手感会更加顺畅。
