工业设备用定制旋转推力滚轮结构

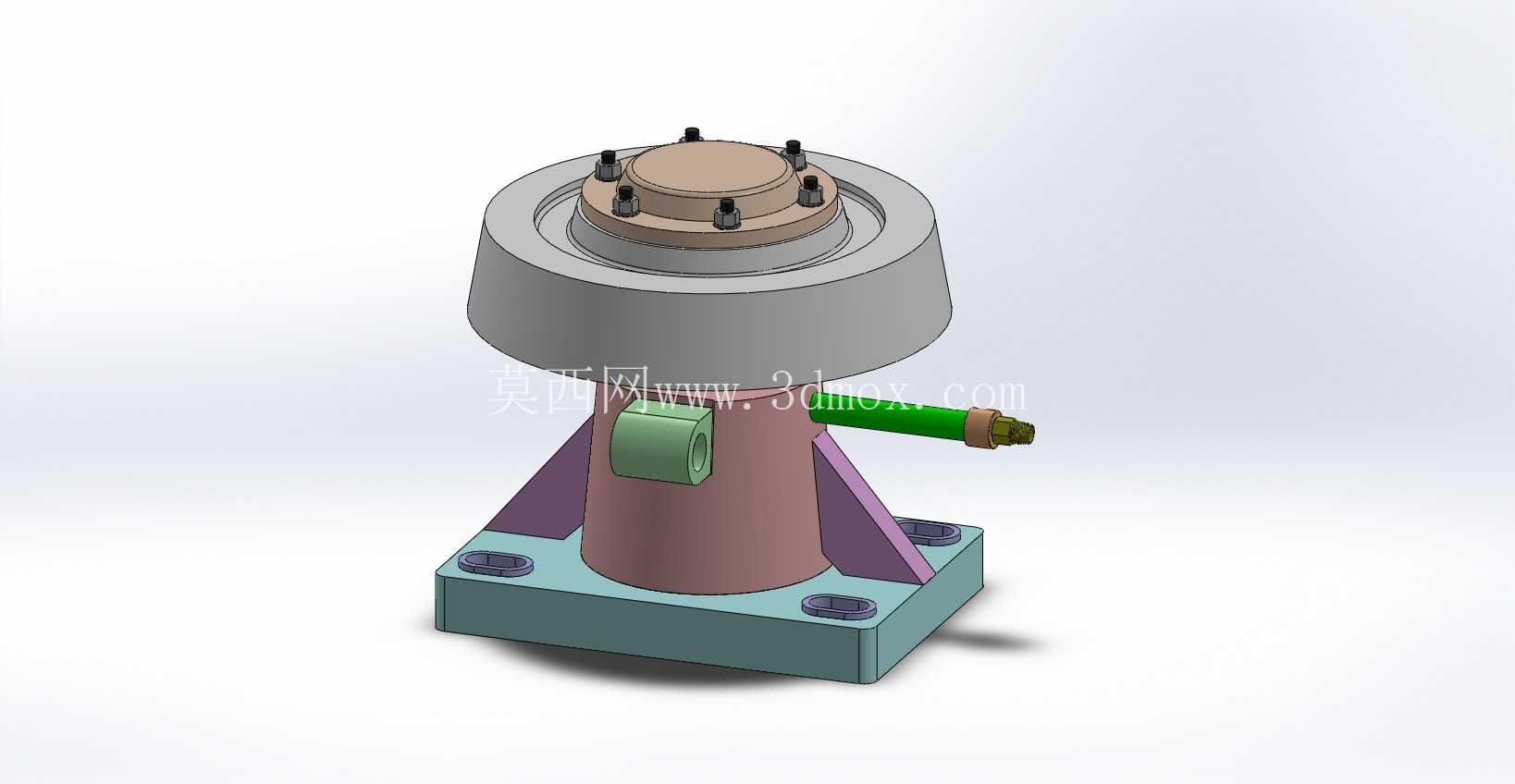

　　这款旋转推力滚轮主要面向工业输送线、工装变位、重载位移平台这类需要同时承受轴向推力与周向旋转动作的场景设计，区别于普通仅承受径向载荷的从动滚轮，它的核心作用是在设备工位切换、工件推送、旋转定位工序中，同时承载垂直方向的压合推力与水平方向的滚动位移需求，避免普通滚轮在受轴向力时出现卡滞、轴承抱死、轮体偏磨的问题。从结构设计逻辑来看，整体采用分层承载的思路，底部是带四个安装沉孔的方形安装基座，基座上通过三角加强筋支撑中部的锥台型承载柱，这种筋板布局是为了抵消滚轮受偏载时产生的倾覆力矩，避免基座连接螺栓受剪切力断裂，安装孔的孔位间距按照常规工业型材的安装孔距匹配，可直接固定在铝型材框架、钢制焊接机架的安装面上，不需要额外加工转接板，降低现场安装的适配成本。

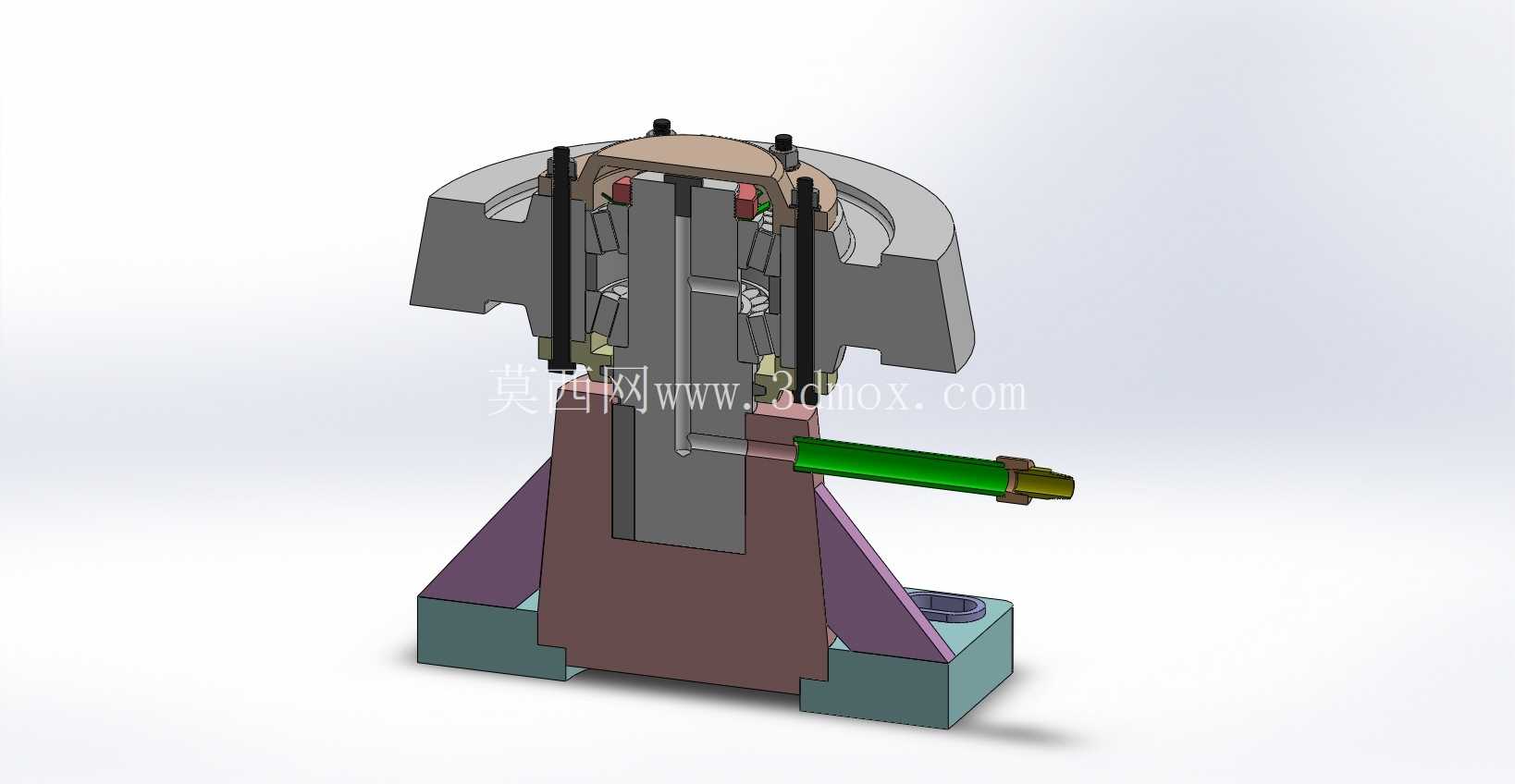

　　顶部的滚轮主体采用大直径宽轮面设计，轮面做了一定的厚度强化，接触工件的端面做了倒角处理，避免硬接触时刮伤工件表面，轮体与中心承载轴之间设置了多组均匀排布的紧固螺栓，用来锁紧上部的压盖，保证轮体旋转时的同轴度，压盖与轮体之间预留了润滑脂填充腔，可通过侧部的注油接头定期补充润滑，延长内部转动副的使用寿命，侧部伸出的注油接头采用标准气动管接头规格，可直接对接设备现有的集中润滑管路，不需要单独配置注油工具。

　　在功能特性上，这款滚轮的旋转阻尼经过结构匹配设计，既可以无动力随动旋转，也可以配合外部摩擦轮驱动实现主动旋转，当用于工件推送工位时，轮面接触工件后可随工件的移动自由转动，同时承受推送方向的轴向推力，不会因为侧向力导致转动卡滞；当用于旋转工装工位时，可在滚轮上方放置圆形工件，通过轮体的转动带动工件旋转，配合加工头完成圆周方向的焊接、喷涂、打磨工序。设计过程中特意将承载柱与基座的连接做了一体化加强，筋板的厚度根据常规150kg级的承载需求做了壁厚匹配，避免长期受交变载荷出现焊缝开裂或者结构变形，轮体的材质选用耐磨合金钢的设计参数，表面硬度可达到HRC45-50，适配金属工件接触的耐磨需求，若用于输送软质工件也可更换为包胶轮面，整体安装边界控制在较小的方形基座范围内，不会占用过多的设备安装空间，可并排多组布置在长距离输送线的两侧，作为工件的侧向定位与支撑滚轮使用，也可单组使用在小型变位工装的旋转支撑位。

　　需要注意的是，安装时要保证四个安装螺栓的锁紧力矩一致，避免基座安装面倾斜导致轮体偏载，注油维护周期可根据现场使用的粉尘、湿度环境调整，常规工况下每三个月补充一次润滑脂即可保证转动顺畅，轮体与上部压盖的螺栓需要在首次运行8小时后重新复紧，避免初期磨合后出现螺栓松动导致的轮体跳动问题。
