螺旋齿式破碎输送辊结构设计

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1111836
  • 螺旋齿式破碎输送辊结构设计
  • 螺旋齿式破碎输送辊结构设计
  • 螺旋齿式破碎输送辊结构设计
  • 螺旋齿式破碎输送辊结构设计

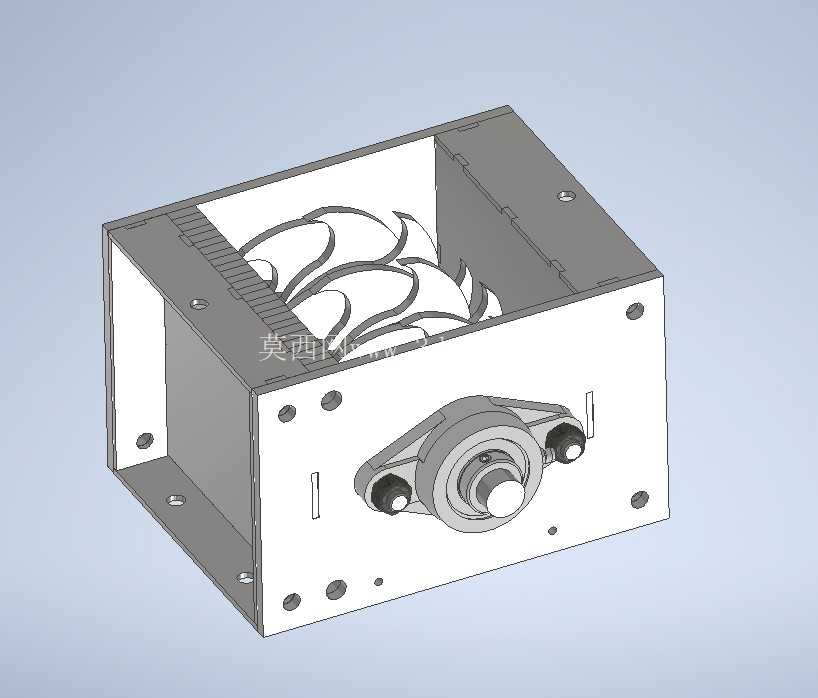

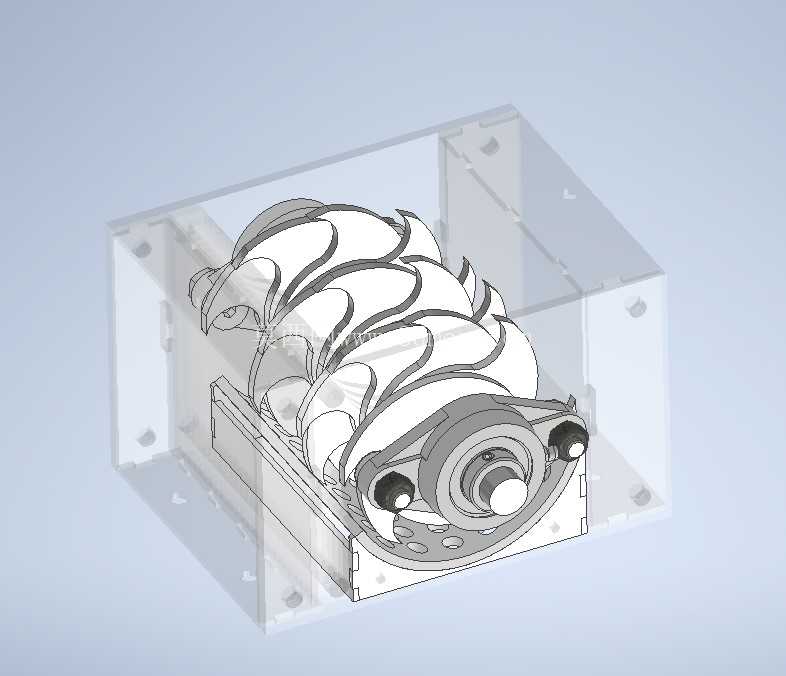

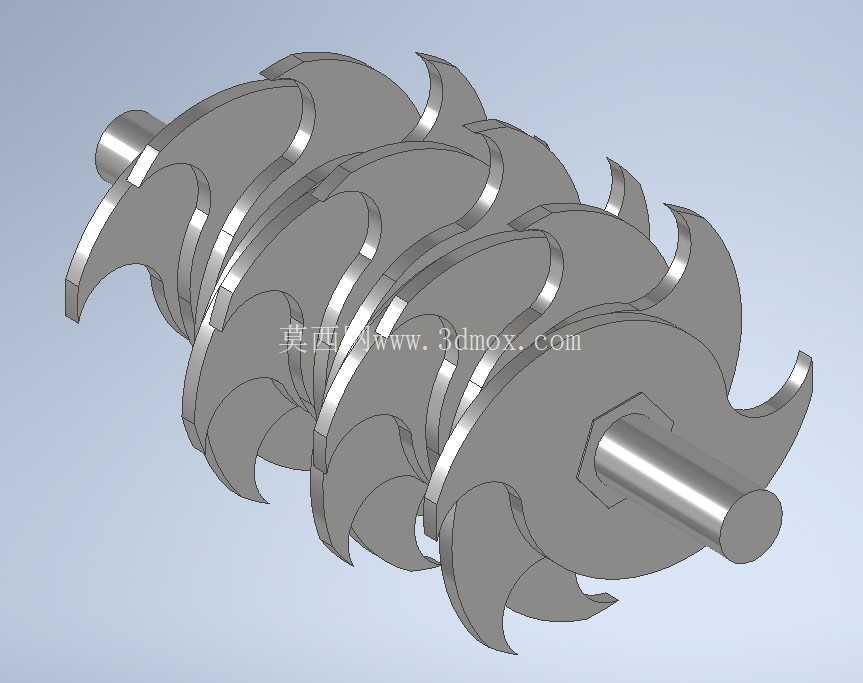

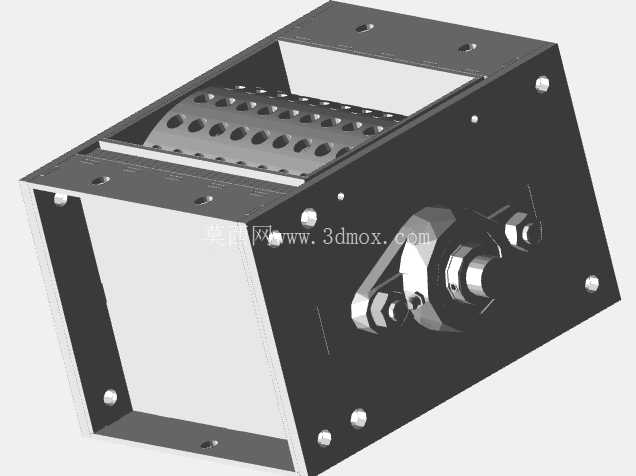

  该螺旋齿式辊轴部件主要应用于固废处理、农牧加工、食品预处理等领域的细碎、输送一体化工位,可单独作为单辊破碎单元的核心执行件,也可成对布置组成双辊差速破碎机构,适配脆性、半韧性物料的粗碎至中碎工序,比如餐厨垃圾预处理、秸秆揉碎、工业边角料破碎、冻品切块等场景都能见到这类结构的应用。从实际工况适配来看,这类带螺旋排布切削齿的辊轴,在转动过程中既能通过齿刃对物料施加剪切、撕扯作用力完成破碎,又能借助螺旋升角的导向作用,在破碎的同时推动物料沿轴向向前输送,无需额外布置独立的输送推料结构,能有效缩短设备整体的轴向长度,减少物料在破碎腔内部的卡滞、堆积概率。设计阶段首先要匹配设备的处理量需求确定辊体的有效工作直径与有效工作长度,通常齿顶圆直径要根据入料最大粒径做匹配,入料粒径不超过齿顶圆直径的三分之一时,能避免大块物料卡入齿间造成辊轴卡停;两端的轴径设计要同时满足扭矩传递与轴承安装的尺寸边界,伸出端的轴段长度要适配密封件、轴承座、传动轮的安装尺寸,其中一端设计的六角结构是为了方便安装维护时的辊轴锁止,无需额外设计工装夹持位就能完成锁紧螺母的拆装操作。

  齿形的排布采用等螺距螺旋错位布置,相邻齿片之间的间隔距离根据目标出料粒径确定,间隔越小出料粒度越细,同时每个齿的刃口做了圆弧过渡处理,避免尖角位置在长期冲击载荷下出现崩裂、磨损过快的问题,齿根位置做了大圆角卸荷处理,能有效降低应力集中,提升部件在交变冲击载荷下的疲劳寿命。安装边界上,两端轴颈的同轴度公差需要控制在IT7级以内,避免转动过程中出现偏摆造成轴承过早失效,齿顶圆的径向跳动公差不超过0.2mm,保证转动过程中齿顶与腔体内壁的间隙均匀,既不会出现刮擦腔壁的问题,也不会因为间隙过大造成物料漏碎、卡料。

  实际使用中,这类辊轴通常采用整体铸造后再做齿部表面淬火处理,或者采用焊接式齿片结构,齿面硬度达到HRC45-55区间,就能适配大多数常规物料的破碎磨损需求,如果是处理磨蚀性较强的物料,还可以在齿面堆焊耐磨层提升使用寿命。和传统的直齿破碎辊相比,螺旋排布的齿结构在咬合物料时是逐齿切入,不会出现多齿同时冲击物料造成的瞬时载荷过大问题,能有效降低传动系统的冲击负载,减少电机、减速机的选型冗余,同时螺旋导向的送料特性让物料在腔体内的停留时间更可控,不会出现局部过粉碎或者破碎不充分的问题,出料粒度的均匀性比直齿结构提升30%以上。

  设计建模过程中需要重点校验齿片的螺旋升角与物料摩擦角的匹配关系,螺旋升角要小于物料与齿面的摩擦角,避免物料在齿面打滑无法被有效推送,同时要做动平衡校验,因为辊轴属于高速转动部件,尤其是长度超过500mm的辊体,动平衡等级要达到G6.3以上,避免高速转动时出现振动过大的问题。两端的轴肩位置要设计对应的密封安装位,适配骨架油封或者机械密封结构,防止破碎过程中的物料碎屑、汁水进入轴承座造成轴承损坏,轴端的传动连接位可以根据传动形式选择键连接、胀套连接或者花键连接,适配不同扭矩等级的传动需求。
