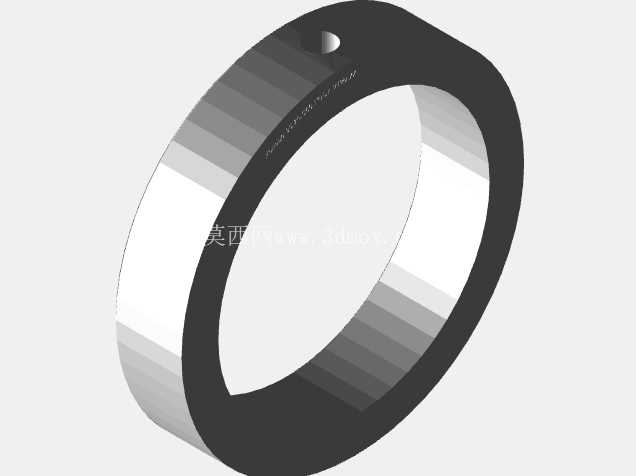

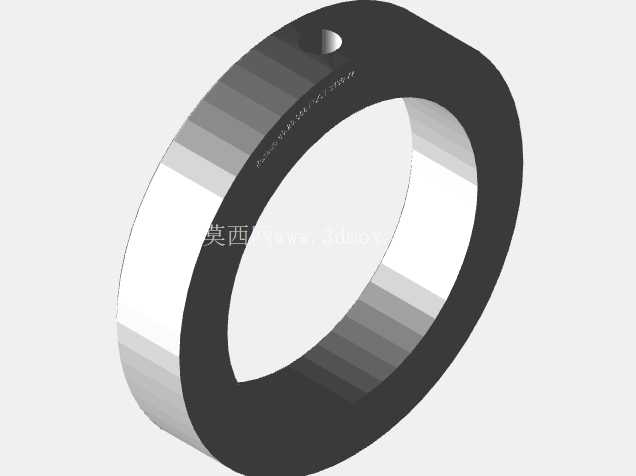

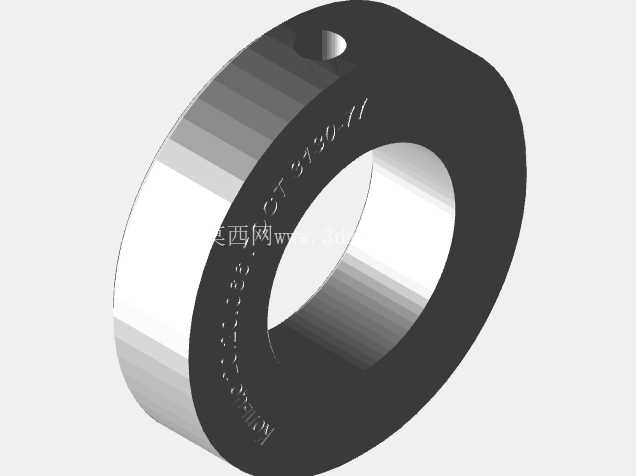

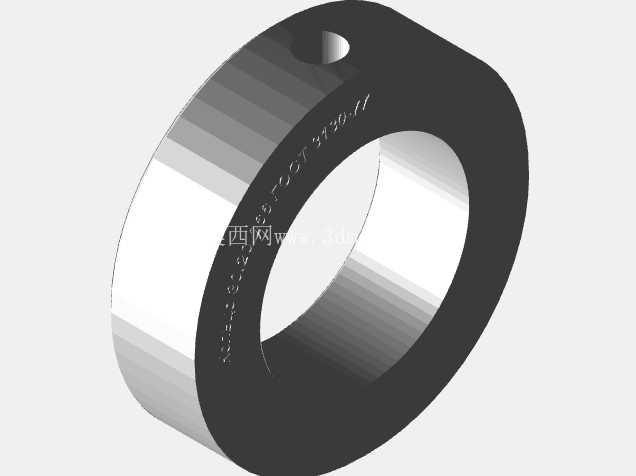

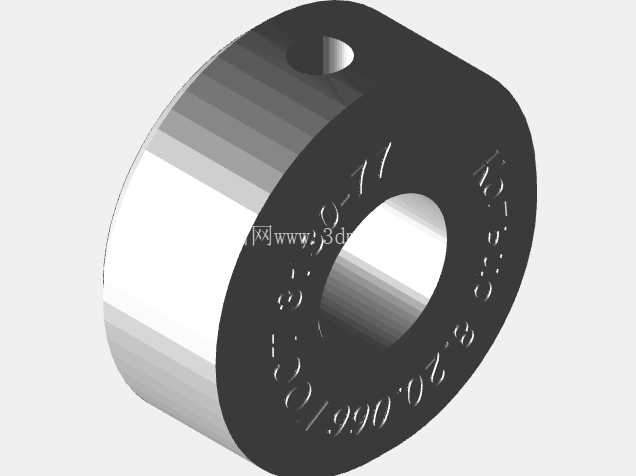

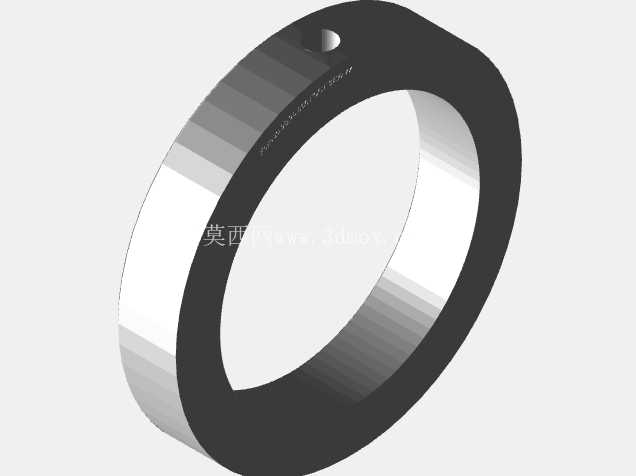

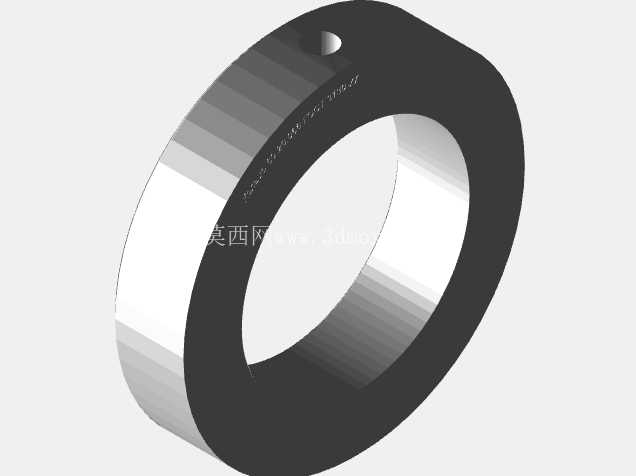

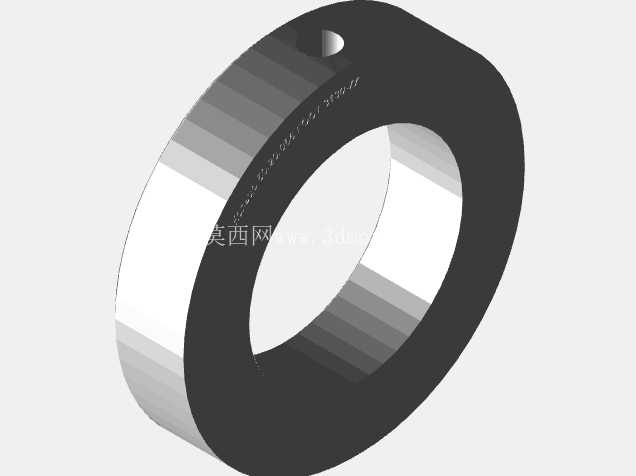

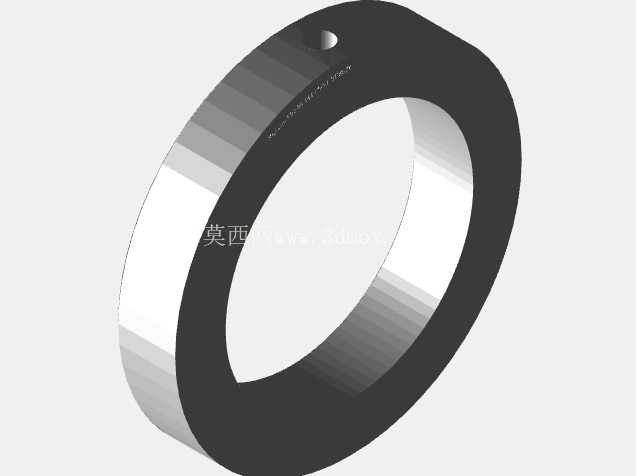

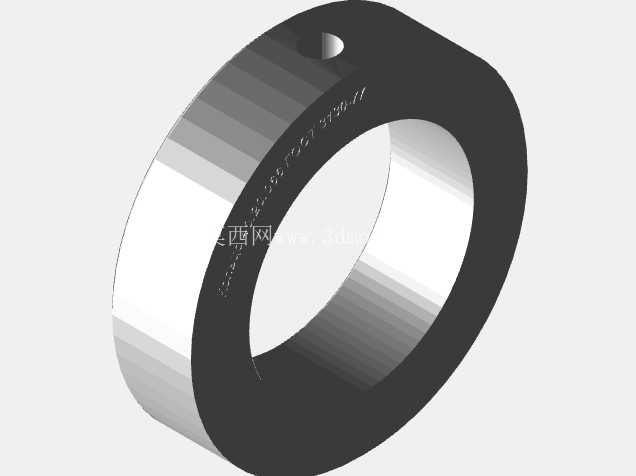

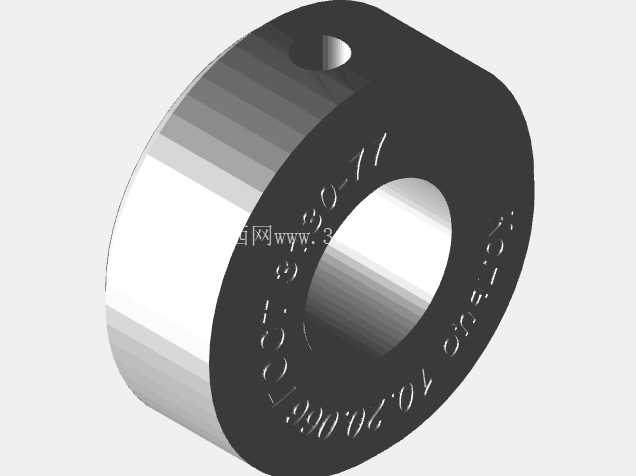

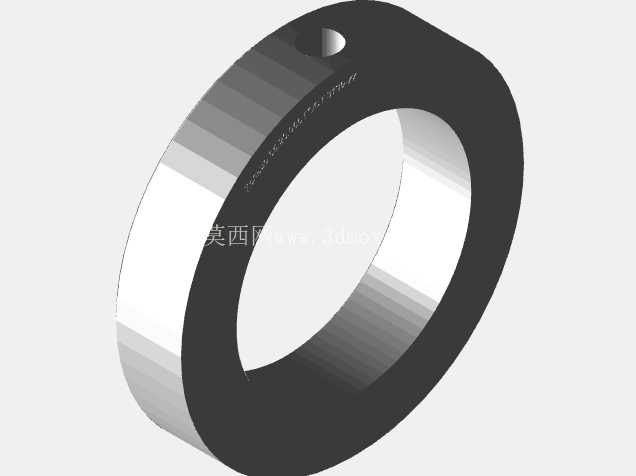

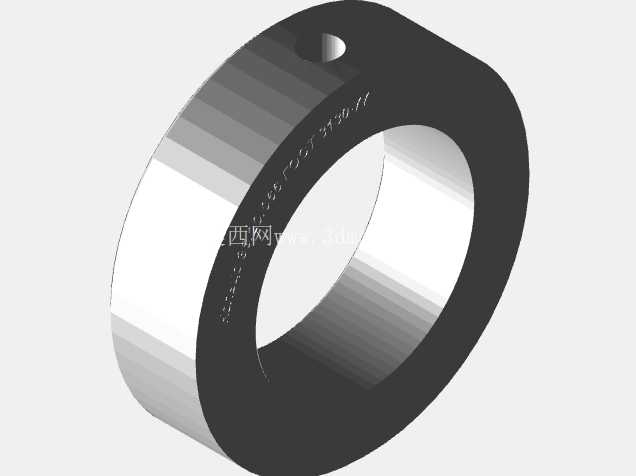

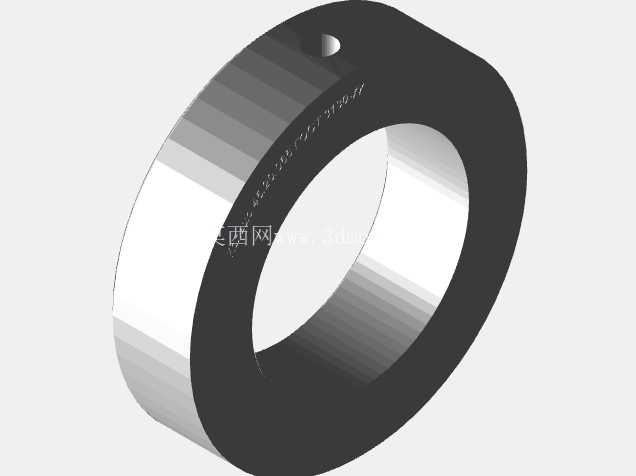

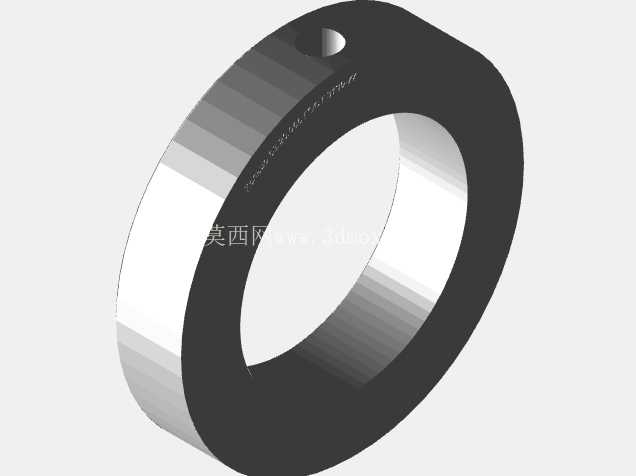

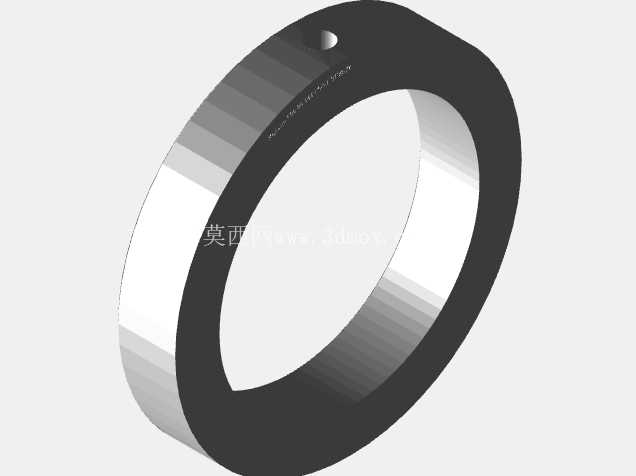

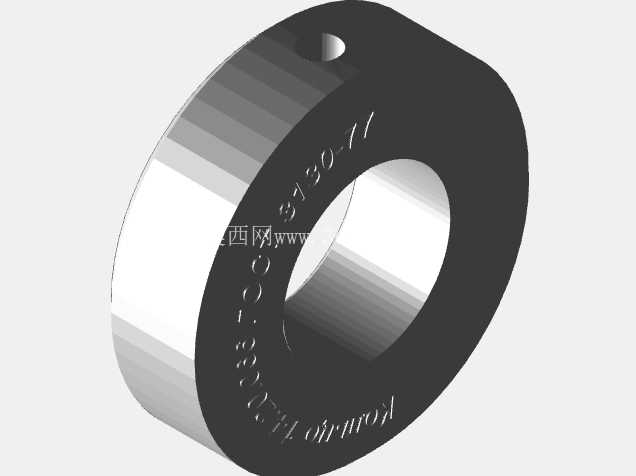

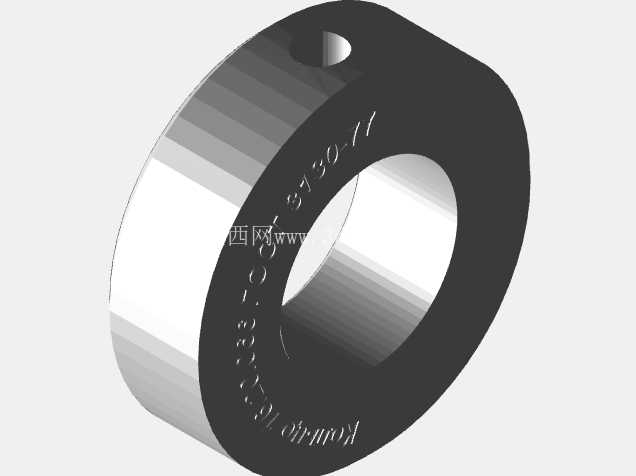

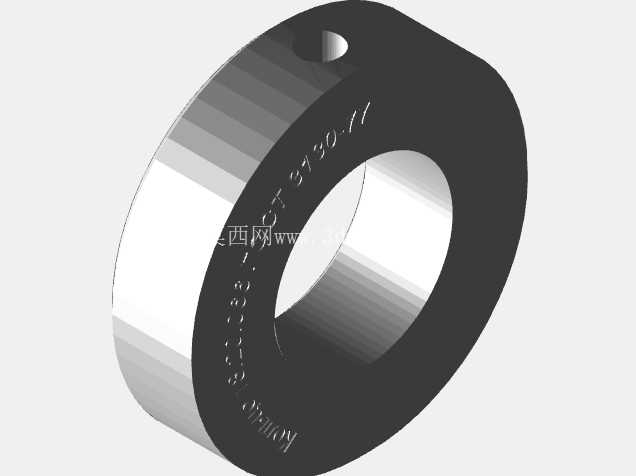

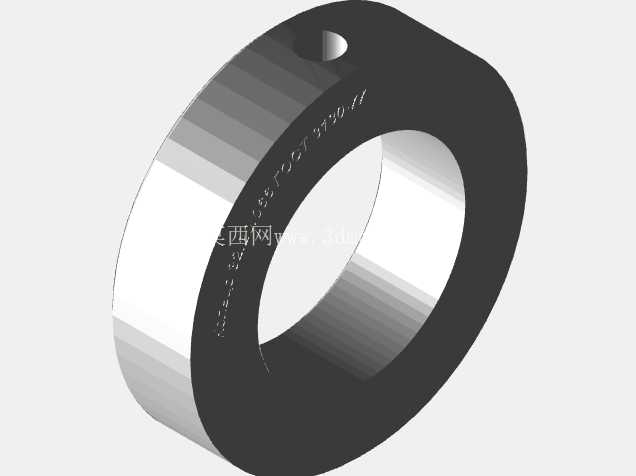

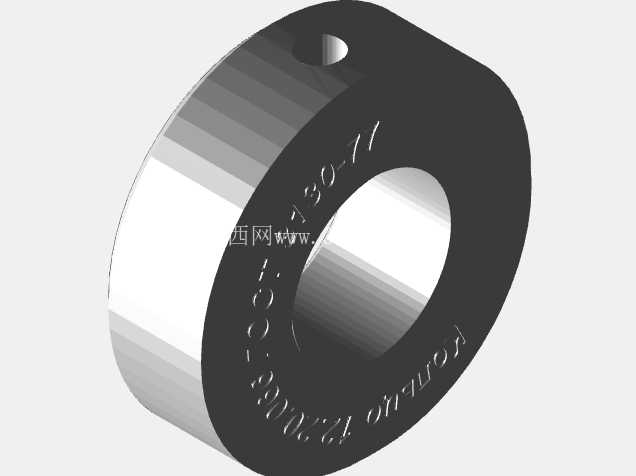

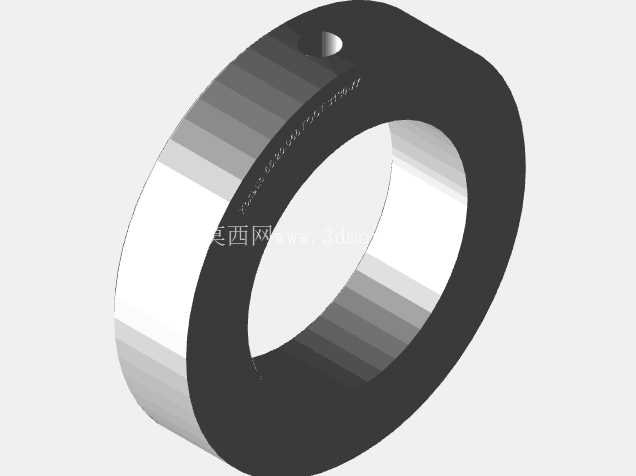

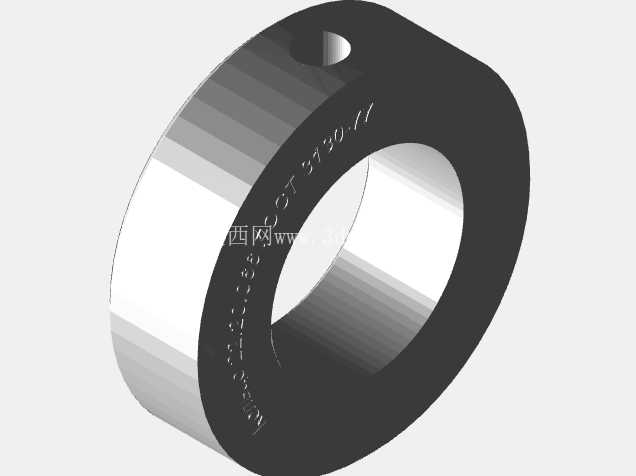

锥面销钉锁紧定位安装环结构

这类带销钉锁紧结构的锥面安装环，在管路对接、轴端定位、工装夹具快换场景里的出镜率极高，很多现场做设备改造的工程师都接触过类似结构，核心解决的就是常规卡环轴向定位易窜动、螺钉锁紧环拆装效率低的痛点。从实际使用场景来看，这类结构常应用在需要频繁调整轴向位置的光轴定位环节，比如输送线的挡圈定位、检测设备的探针安装座固定、小型气动执行元件的行程限位，相比普通开口挡圈，它的锁紧力分布更均匀，不会因为轴面轻微的尺寸公差出现锁不紧的情况，也不会像紧定螺钉那样在轴表面压出凹痕，后续调整位置的时候不会因为轴面损伤出现卡滞。

从结构设计逻辑来看，整个环体采用锥面渐进式锁紧的思路，环体内壁加工有连续的环形齿槽，当沿轴向施加锁紧力时，锥面结构会让环体产生均匀的径向收缩，让内壁的齿槽和被固定的轴面形成多点咬合，配合侧面的销钉式紧固结构，不需要太大的锁紧扭矩就能获得足够的抱紧力，同时避免了传统螺钉锁紧时单点受力导致的环体变形问题。很多新手工程师在设计这类定位环的时候，容易忽略环体的开槽宽度设计，开槽过窄会导致径向收缩量不足，无法适配轴径的上偏差，开槽过宽又会导致锁紧时环体开口处出现应力集中，反复拆装几次就会出现断裂，这个模型里的开槽采用等间距分段式设计，每一段的槽宽和环体壁厚的比例控制在1:4左右，既保证了足够的收缩量，又让每个锁紧段的刚度保持一致，锁紧后整个环的圆度偏差能控制在0.02mm以内，不会出现局部抱紧力不足的问题。

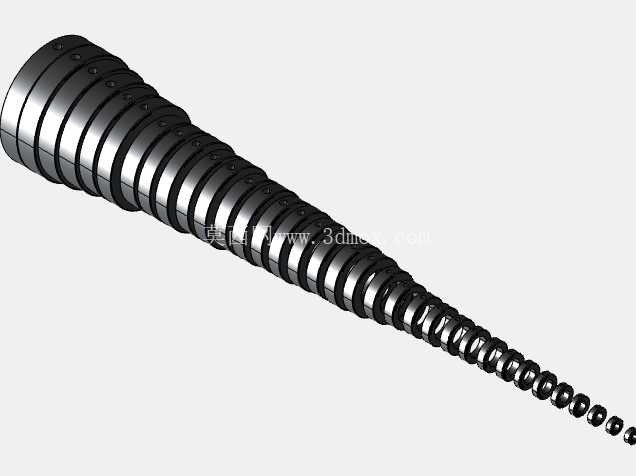

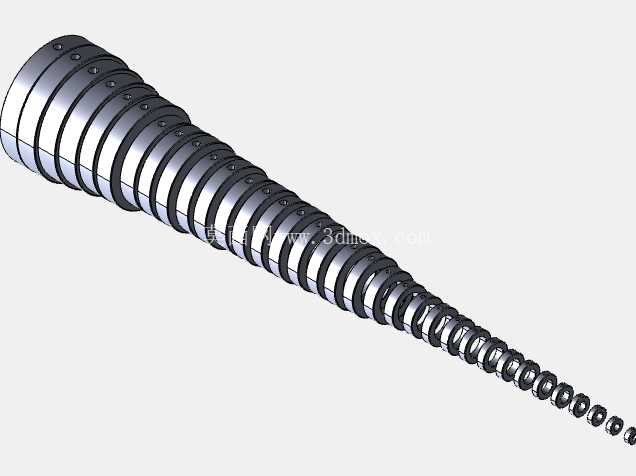

关于安装边界和尺寸适配，这类安装环的适配轴径范围覆盖了常见的小尺寸光轴，从最小端的4mm到最大端的20mm轴径都能通过调整锁紧量实现可靠固定，安装时不需要在轴上加工定位槽或者螺纹孔，只需要将环体套入轴的对应位置，锁紧侧面的销钉紧固件即可，整个安装过程不需要专用工具，用普通的内六角扳手就能完成操作，轴向调整的时候只需要松开紧固件就能沿轴自由滑动，调整到目标位置后重新锁紧即可，不会在轴表面留下永久性的损伤。在实际选型的时候需要注意，这类环体的径向厚度比普通卡环要大，设计安装空间的时候需要预留出足够的径向间隙，避免环体和周边的运动部件发生干涉，同时因为采用锥面收缩结构，环体的轴向宽度和适配轴径是对应的，轴径越大需要的环体轴向宽度也越大，才能保证足够的抱紧面积，避免在受到轴向冲击载荷的时候出现滑移。

从功能特性上来说，这种销钉锁紧的锥面安装环相比传统的轴用弹性挡圈，能承受更大的轴向载荷，在有振动的工况下也不会出现松脱的问题，很多在自动化设备上做高速往复运动的轴系，原来用弹性挡圈经常出现挡圈飞出的问题，换成这种结构之后，连续运行几个月都不会出现定位偏移的情况。另外它的拆装重复精度很高，每次松开再重新锁紧之后，轴向位置的重复定位误差能控制在0.1mm以内，对于需要频繁调整位置的工装夹具来说，能大幅减少调整后的校准时间。设计的时候还考虑了防腐需求，整个环体的表面处理采用和紧固件一致的镀层工艺，在潮湿或者有轻微腐蚀的工况下也不会出现锈死的情况，后续维护拆装的时候不会因为锈蚀导致紧固件无法拧动。

很多工程师在做三维建模的时候，容易把这类环体的锥面角度设计得过大，导致锁紧的时候需要的轴向力太大，紧固件拧到额定扭矩了还没获得足够的抱紧力，这个模型里的锥面角度采用的是小角度自锁设计，锥面的半角小于材料的摩擦角，当锁紧之后，即使紧固件出现轻微的松动，环体也不会因为轴向载荷的作用自行松脱，相当于多了一重机械自锁的保护。另外环体内壁的齿槽采用的是圆弧过渡的齿形，不是尖锐的三角齿，这样在抱紧轴的时候不会切入轴体太深，既保证了足够的摩擦力，又不会破坏轴的表面粗糙度，后续调整位置的时候不会在轴表面留下明显的压痕，对于表面精度要求高的光轴来说非常友好。在安装的时候需要注意，不要把环体装在轴径变化的台阶位置，要保证整个环体内壁和轴面是完全贴合的，不然会出现局部受力过大导致环体变形，影响锁紧的可靠性。
