预制混凝土空心楼板系列构件三维结构

　　这套预制空心楼板构件的三维建模，完全贴合装配式建筑现场施工的实际选型需求，建模过程中优先还原了不同长度规格构件的安装适配逻辑，没有做多余的艺术化修饰，所有结构细节都对应实际生产的预制构件尺寸公差要求。从现场应用场景来看，这类构件主要用于多层民用建筑、工业厂房的楼盖承重体系，替代传统现浇楼板的现场支模、钢筋绑扎、混凝土浇筑养护工序，能够大幅缩短现场施工周期，减少现场湿作业的建筑垃圾产生。

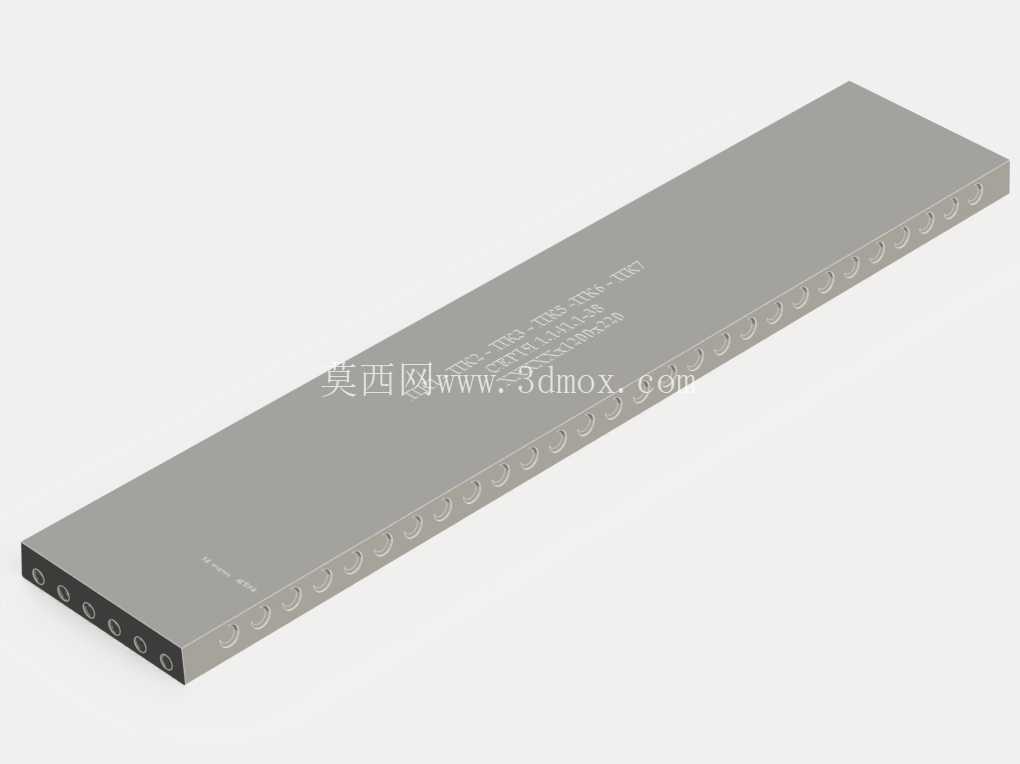

　　建模时首先梳理了不同长度规格的构件排布逻辑，从最短的1200mm规格到最长的12000mm规格，统一保持1200mm的板宽、220mm的板厚尺寸，板端的预应力锚具槽、板侧的拼合企口、板底的预应力钢筋排布凹槽都做了1:1还原，确保在装配模拟时，能够直接验证相邻板件的拼缝间隙、板端在承重墙或梁上的搁置长度是否符合施工规范要求。构件的空心孔洞设计是建模时重点还原的部分，沿板长方向贯通的圆形孔洞，一方面降低了构件自身重量，相比同厚度实心混凝土板减重40%左右，能够减少下部承重梁、基础的荷载取值，降低整体结构的配筋成本；另一方面贯通的孔洞可以直接作为室内水电管线的穿线通道，不需要在板底额外开槽布管，减少后期装修的工序破坏。

　　在设计思路的还原上，建模时严格遵循了预制构件的生产脱模逻辑，所有外露棱角都做了符合生产要求的小圆角处理，避免脱模时出现边角破损，板侧的凹凸企口尺寸经过反复核对，确保相邻板件拼接后，企口内灌注的填缝料能够形成可靠的抗剪键，防止楼板使用阶段出现板缝开裂、楼面渗漏的问题。安装边界的还原是这套模型的实用价值所在，建模时明确标注了不同长度规格板件的最小搁置长度要求：板长小于4m时，搁置长度不小于80mm；板长4m到8m时，搁置长度不小于100mm；板长超过8m时，搁置长度不小于120mm，同时板端的胡子筋预留长度、弯折角度都做了准确建模，在做施工模拟时，可以直接验证胡子筋与梁、墙构件钢筋的干涉情况，提前调整钢筋排布方案，避免现场安装时出现钢筋碰撞无法就位的问题。

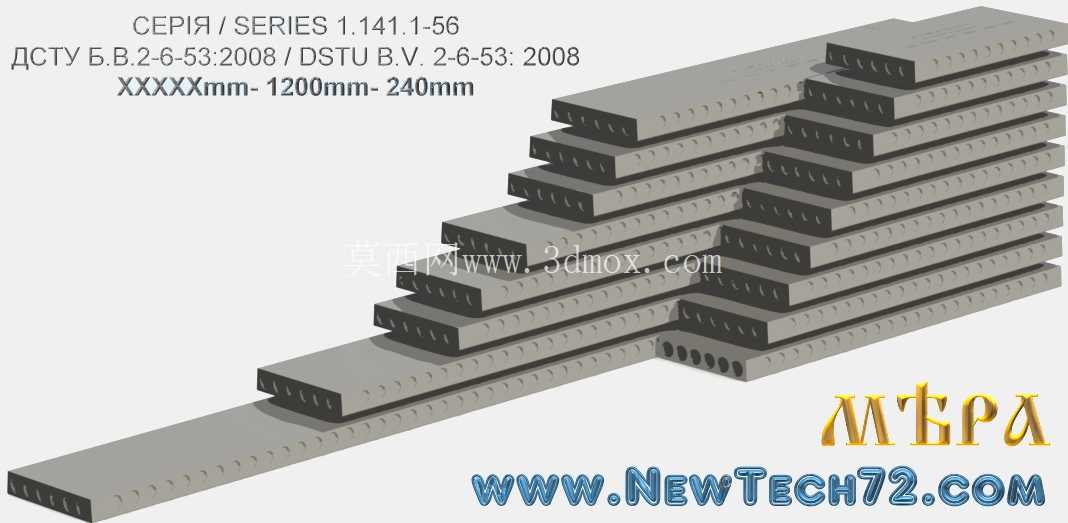

　　不同长度规格的构件按阶梯排布的展示方式，也方便选型人员快速对比不同板长的外观差异，板顶的粗糙面构造也做了细节还原，确保后期做楼面找平层时，找平层混凝土能够和预制板顶面形成可靠粘结，不会出现找平层空鼓、脱落的问题。建模过程中没有简化构件的端部构造，板端的堵头板位置、孔洞封堵深度都按照实际施工要求做了体现，避免安装后出现灌缝料流入孔洞内部、造成声桥传声降低楼板隔音性能的问题。从结构受力的角度还原构件细节时，板底的预应力钢筋保护层厚度、板顶的构造钢筋网片位置都做了准确建模，能够直接用于结构受力的复核验算，不需要二次调整模型尺寸。这套模型可以直接用于装配式建筑的施工预演、预制构件生产的模具设计参考、以及装配式建筑的教学演示场景，所有结构细节都和实际量产的预制构件保持一致，没有做理想化的简化处理，能够有效减少设计阶段的错漏碰缺问题。
