玻璃管道用搭扣式紧固套圈结构设计

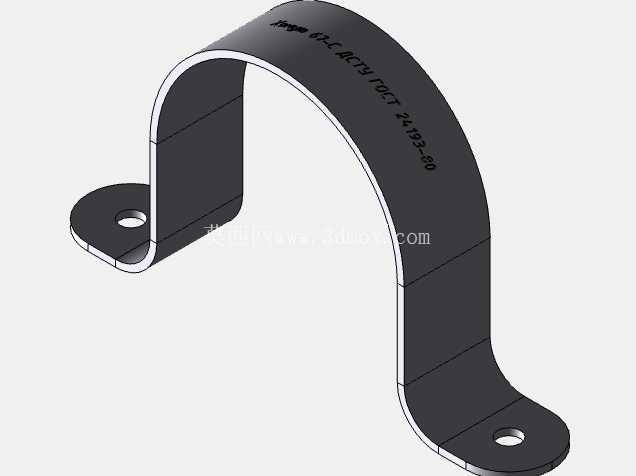

　　在化工、实验室流体输送、食品医药洁净管路系统中，玻璃管道凭借透明可视、耐腐易清洁的特性被广泛应用，但玻璃材质本身脆性高、抗冲击与局部承压能力弱，常规金属管卡直接紧固极易造成管壁应力集中碎裂，这类搭扣式套圈正是针对玻璃管路固定场景开发的专用紧固件。从结构设计逻辑来看，整套套圈采用弧形带状主体搭配双侧平直安装耳的结构，弧形段的曲率完全匹配对应规格玻璃管的外径，安装后弧形内面与管壁形成面接触，相比点接触或线接触的管卡，能将紧固压力均匀分散到管壁接触区域，避免局部压强超过玻璃的承压极限造成破损。

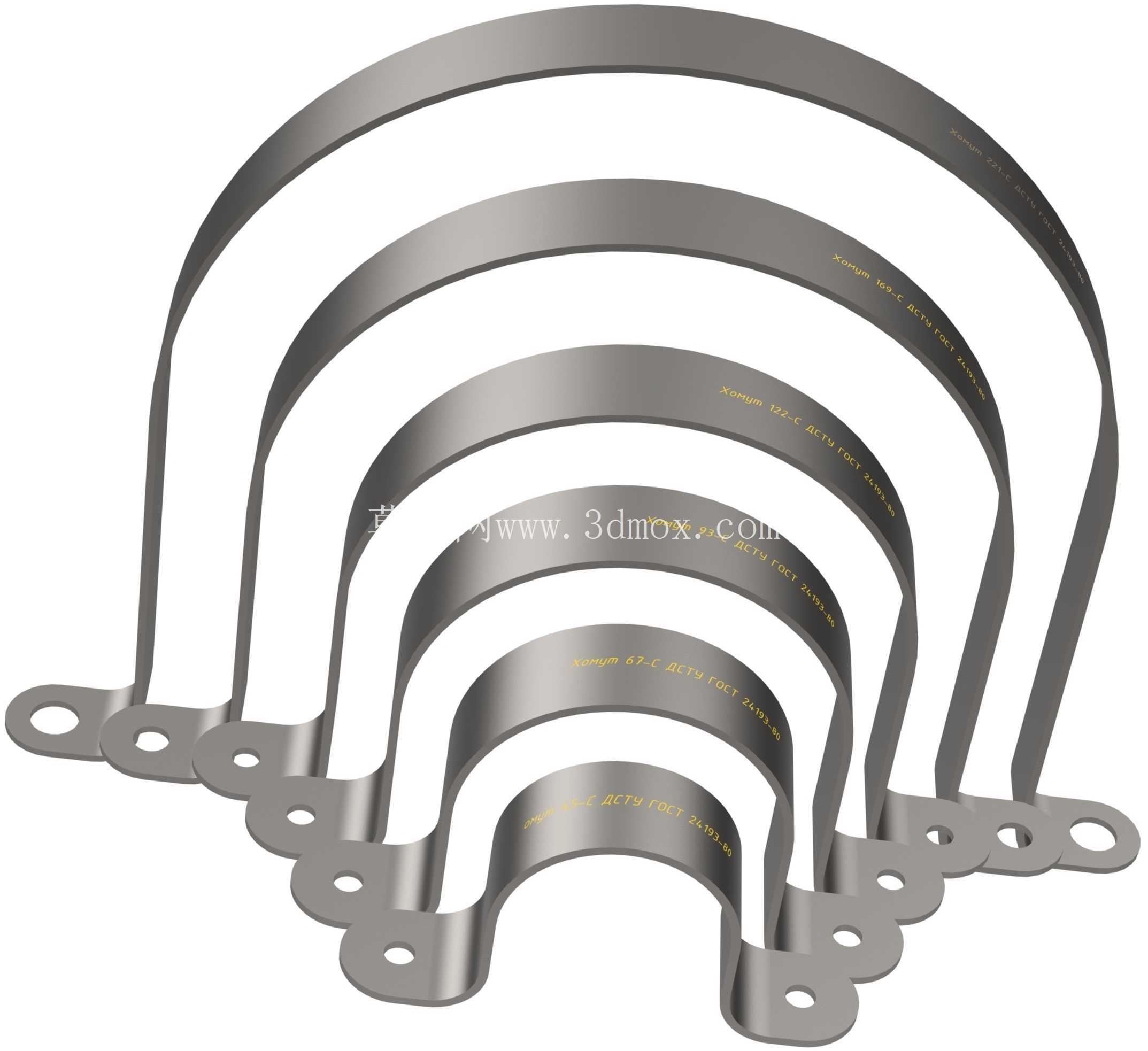

　　安装耳上预制的同轴安装孔，可通过螺栓穿过孔位将套圈固定在管路支架、设备侧壁等安装基体上，双侧对称的孔位设计能保证紧固时受力对称，不会出现单侧拉扯导致套圈偏移、管壁受力不均的问题。不同规格的套圈对应不同公称直径的玻璃管道，弧形段的弯曲半径严格适配对应管径，安装时套圈与管壁之间可根据管路工况选配橡胶或聚四氟乙烯软垫，进一步缓冲紧固应力、弥补管壁的微小形位公差，同时避免金属套圈直接接触玻璃造成硬摩擦划伤管壁。

　　从实际使用场景来看，这类套圈主要应用于玻璃管路的长距离架设固定、管路与设备接口处的限位紧固、玻璃管件拼接位置的辅助定位，在有温度波动的管路系统中，套圈的弧形结构预留了微小的适配间隙，可容纳玻璃管热胀冷缩产生的微量形变，避免温度应力直接作用在管壁上。设计过程中需要重点控制几个核心尺寸边界：首先是弧形段的内径尺寸，需比对应玻璃管的外径大0.5-1mm，既保证安装时能顺利套入，又不会因间隙过大导致管路固定后出现晃动；其次是安装耳的孔位中心距，要匹配常用管路支架的安装孔间距，保证现场安装时无需额外打孔即可直接装配；另外是带状主体的厚度与宽度，厚度需保证套圈在螺栓紧固时不会出现塑性变形，宽度则根据管径大小调整，管径越大对应的套圈宽度越宽，进一步增大接触面积降低单位面积压力。

　　材质选用普通碳素结构钢，成型后做表面钝化或镀锌处理，兼顾结构强度与基础防腐能力，可满足多数常规工况的使用需求，若用于强腐蚀场景，也可更换为不锈钢材质制作。这类套圈的安装流程也十分简便，先将软垫包覆在玻璃管需要固定的位置，再将套圈套在软垫外侧，对齐安装耳的孔位与支架上的预装孔，穿入螺栓后逐步对称拧紧，紧固过程中需控制扭矩，避免过度压紧导致玻璃管受力碎裂，紧固完成后套圈可牢牢将玻璃管约束在安装位置，承受管路自重、流体流动产生的振动与轻微外力冲击，保证玻璃管路系统的运行稳定性。
