手动螺旋式精密工件夹紧固定夹具

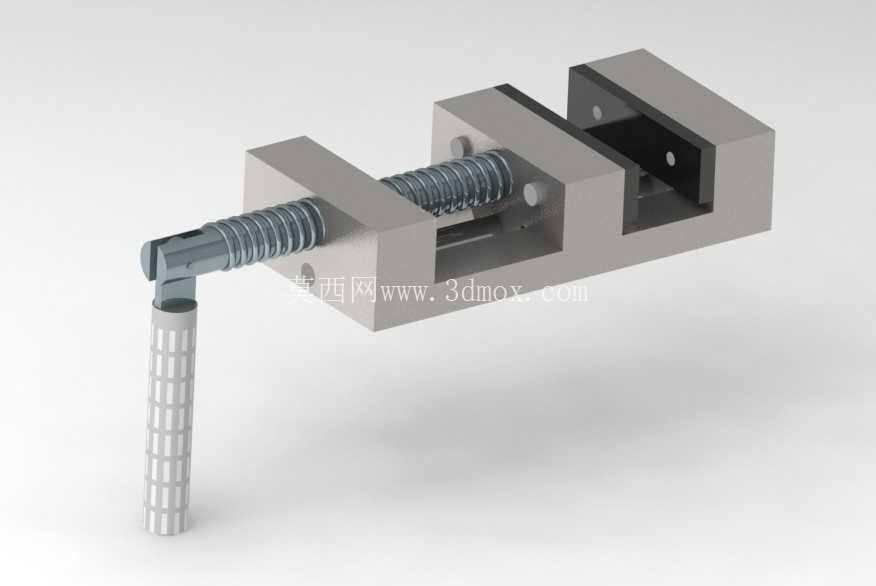

这款手动螺旋夹紧固定装置，是小型机加工、钳工装配、试样检测工位常用的工件夹持工装，日常在台式钻床的小件钻孔工位、钳工台的修配打磨工位、实验室的试样制样工位都能见到这类结构的身影，核心作用是在加工或检测过程中牢牢固定工件，避免工件受切削力、打磨力作用出现位移，保证加工精度与操作安全。

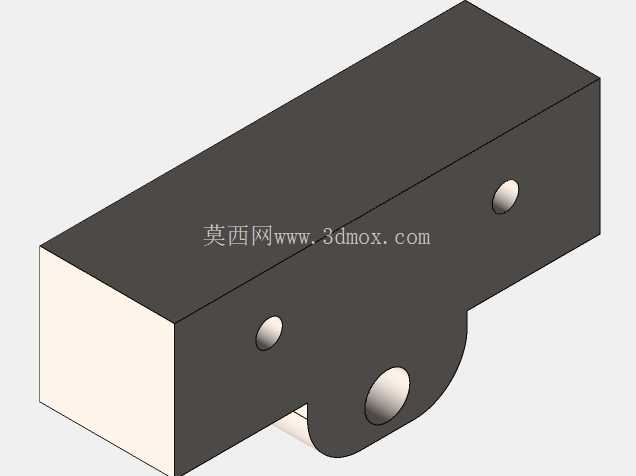

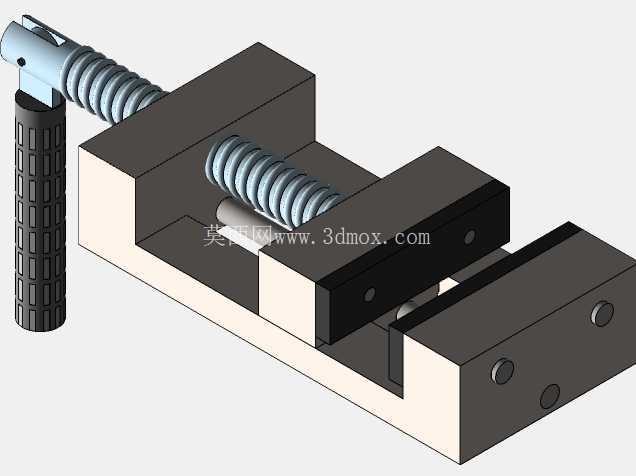

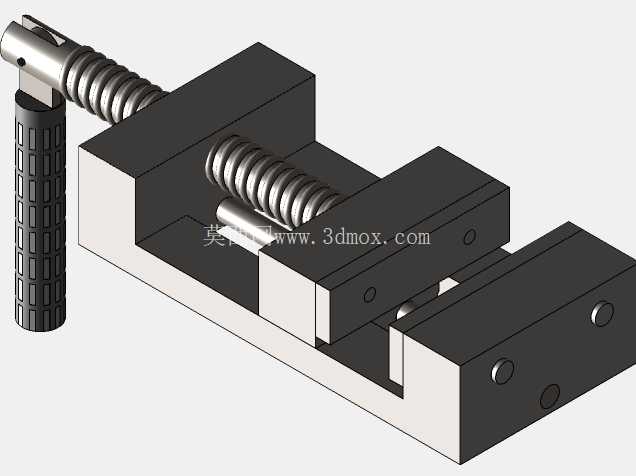

从功能实现逻辑来看，装置采用梯形螺纹螺旋副作为动力传递核心，转动带防滑滚花的摇把时，螺杆会带动活动钳身沿固定基座的导向面做直线进给，配合固定钳身上的可拆卸钳口板，就能对不同尺寸的块状、条状工件施加稳定的夹紧力。钳口板表面做了细密的防滑齿纹处理，接触工件时能增大静摩擦力，即便夹持表面光滑的金属坯料，也不会出现夹持打滑的问题；同时钳口板采用沉头螺钉固定在钳身上，长期使用出现磨损后可以快速更换，不需要整体报废钳身结构，能降低工装的长期维护成本。

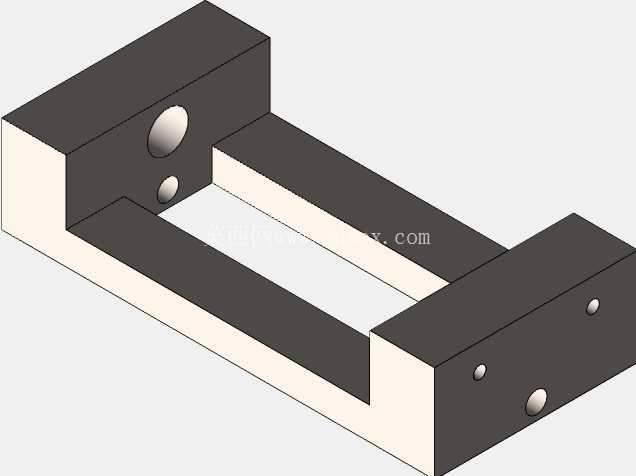

设计过程中首先要考虑的是导向结构的配合精度，固定基座的两个导向凸台与活动钳身的导向槽采用小间隙配合，既保证活动钳身滑动顺畅无卡滞，又要控制活动钳身的上下、左右窜动量，避免夹紧工件时活动钳身出现翘头、偏斜，导致工件夹持定位失准。螺旋副的选型上优先选用传动效率适中、自锁性能可靠的梯形螺纹，不需要额外增加锁紧机构，当摇把停止转动后，螺纹副的自锁特性就能持续保持夹紧力，不会因为加工过程中的振动出现松夹，这一点对于手动操作的工装来说至关重要，能省去操作人员反复补紧的操作步骤。

从安装边界与尺寸适配来看，这类小型固定夹的基座底部做了平整的安装基准面，既可以直接放置在工作台面上靠自重配合临时夹持使用，也可以通过基座两端的安装沉孔，用螺栓永久固定在钳工台、钻床工作台或者专用检测工装上，安装时只要保证基座基准面与工作台面贴合，就能保证钳身的导向精度。钳身的最大开口尺寸适配常规小型零件的加工需求，钳口的高度设计兼顾了不同厚度工件的夹持需求，夹持较薄的片状工件时，钳口能完整接触工件侧面，不会出现工件翘起的问题；夹持较高的块状工件时，钳口的接触面积也足够提供稳定的夹持力，不会因为工件重心偏高出现倾倒。

实际使用场景中，这类手动夹具不需要外接气源、电源等动力源，完全靠手动操作就能完成夹紧与松脱，非常适合没有动力配套的零散工位、野外临时维修工位使用，操作门槛极低，新入职的操作人员不需要经过复杂培训就能快速上手。结构上没有易损的复杂传动零件，日常维护只需要定期在螺旋副、导向接触面涂抹少量润滑脂，就能保证长期操作顺畅，使用寿命远高于同类冲压结构的简易夹具。在做三维结构设计时，还要重点校核螺杆的抗弯强度与钳身的刚度，当施加最大夹紧力时，固定钳身与活动钳身的变形量要控制在允许范围内，避免夹持力过大导致钳身出现永久变形，影响后续的夹持精度；同时摇把的长度要经过人机工程校核，保证操作人员用单手就能施加足够的夹紧力，不需要借助加力杆，避免因为操作力过大损坏螺杆螺纹或者钳身结构。
