间歇传动日内瓦槽轮机构结构设计

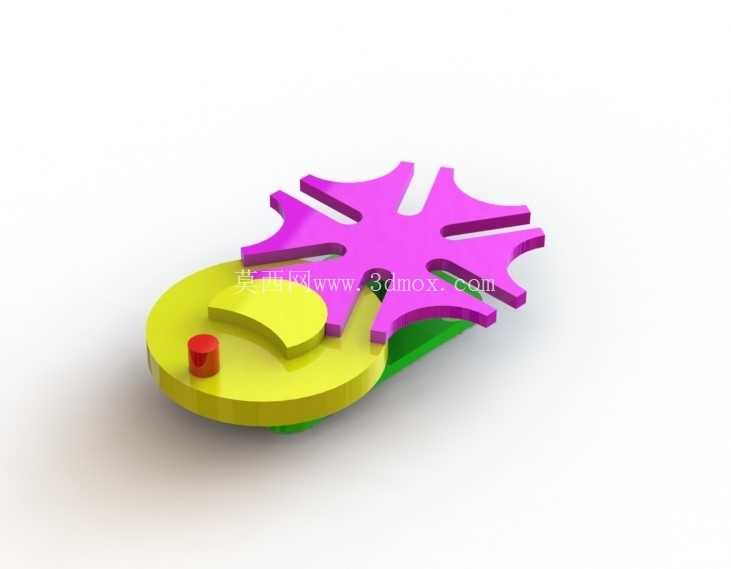

　　在自动化生产线的转位输送、多工位转盘切换、电影胶片卷片机构、包装机械的工位分度场景中，间歇传动机构是实现周期性步进动作的核心部件，日内瓦机构也就是常说的槽轮机构，是这类应用里结构最简单、运行可靠性最高的经典结构之一。这套槽轮机构采用外啮合平行轴布局，核心构件包含带圆柱销与锁止弧的主动拨盘、带径向槽与内凹锁止弧的从动槽轮，以及配套的支撑基座构件。从实际使用场景来看，这类机构不需要额外的电控分度元件，纯机械结构就能实现固定角度的间歇转位，在高速轻载的分度工位上，比凸轮分度器成本低、结构更紧凑，比棘轮机构传动平稳、冲击噪音更小，非常适合工位数量固定、分度精度要求中等的自动化设备，比如小型灌装线的瓶身转位、自动装配机的料盘切换、办公设备的走纸机构都能见到这类结构的应用。

　　设计这套结构的时候，首先要确定的是槽轮的槽数，常规应用里4槽结构是最常用的，对应主动拨盘每转一圈，槽轮完成90度的步进转位，动停比为1/3，也就是拨盘转动90度的区间内槽轮完成转位动作，剩余270度的转动区间内，拨盘上的外凸锁止弧会和槽轮上的内凹锁止弧完全贴合，把槽轮牢牢锁止在固定位置，避免工位偏移。主动拨盘上的圆柱销直径需要和槽轮的径向槽宽度做间隙配合，单边间隙控制在0.02-0.05mm之间，间隙过大会导致转位到位时存在反向冲击间隙，间隙过小则会出现装配卡滞、转动阻力过大的问题。锁止弧的配合间隙需要控制在0.1mm以内，既要保证锁止阶段槽轮不会出现周向窜动，也要避免锁止弧面之间出现干摩擦磨损。

　　从安装边界来看，这套机构的主动轴和从动轴为平行轴布局，中心距是核心安装参数，所有构件的外形都不会超出中心距确定的圆形包络范围，安装时只需要保证两根轴的平行度公差在0.03mm/100mm以内，就能保证机构平稳运行，不需要复杂的安装调试。主动拨盘的驱动端可以直接连接微型减速电机，不需要额外的减速机构，因为槽轮机构本身就具备间歇传动的特性，电机可以保持连续匀速转动，不需要频繁启停就能实现输出端的步进动作，能大幅降低驱动电机的控制成本，延长电机使用寿命。

　　在实际运行过程中，圆柱销进入和退出径向槽的瞬间，机构会存在轻微的柔性冲击，所以这类机构更适合转速不超过100rpm的轻载分度场景，如果要应用在更高转速的工况下，可以在圆柱销上加装滚动轴承，把滑动摩擦替换为滚动摩擦，降低磨损和冲击。槽轮的径向槽采用直槽设计，加工难度低，普通铣床或者线切割就能完成加工，不需要复杂的成型刀具，制造成本远低于其他类型的间歇传动机构。支撑基座的设计预留了标准的安装孔位，可以直接固定在设备的安装平板上，不需要额外设计转接支架，能缩短设备的整体设计周期。在结构细节上，主动拨盘上的锁止弧采用整圆截取的设计，和拨盘本体为一体化结构，不需要额外装配锁止块，减少了装配累积误差，也提升了锁止阶段的结构刚性。槽轮的每个径向槽端部都做了微小的圆弧倒角，避免圆柱销进入槽口时出现尖角磕碰，延长构件的使用寿命。这套结构的所有传动构件都采用薄型平板设计，整体厚度薄，占用的轴向安装空间小，非常适合集成在紧凑型自动化设备内部，不会占用过多的设备内部空间。在选型适配的时候，如果需要调整每次步进的角度，只需要更换对应槽数的槽轮，同时调整主动拨盘上圆柱销的回转半径，保证圆柱销能顺利进入径向槽完成传动即可，不需要改动整体的安装接口，适配性很强。
