深沟球滚珠轴承机械结构三维设计

　　作为旋转传动系统里最基础也最核心的支承部件，滚珠轴承的应用几乎覆盖了所有存在回转运动的工业场景，小到家用风扇的电机转轴、办公设备的走纸辊，大到冶金产线的输送辊道、风电齿轮箱的输入输出轴、机床主轴的支承端，都能看到这类结构的身影。它的核心作用首先是为旋转轴提供稳定的径向支承，同时可承受一定程度的轴向载荷，通过滚动摩擦替代传统滑动摩擦的形式，大幅降低轴系运转过程中的摩擦阻力，减少运转过程中的温升与磨损，同时保证轴系的回转精度，将轴的径向与轴向窜动控制在设计允许的范围内，避免轴上安装的齿轮、叶轮、联轴器等传动件出现啮合偏差、动平衡失效等问题。

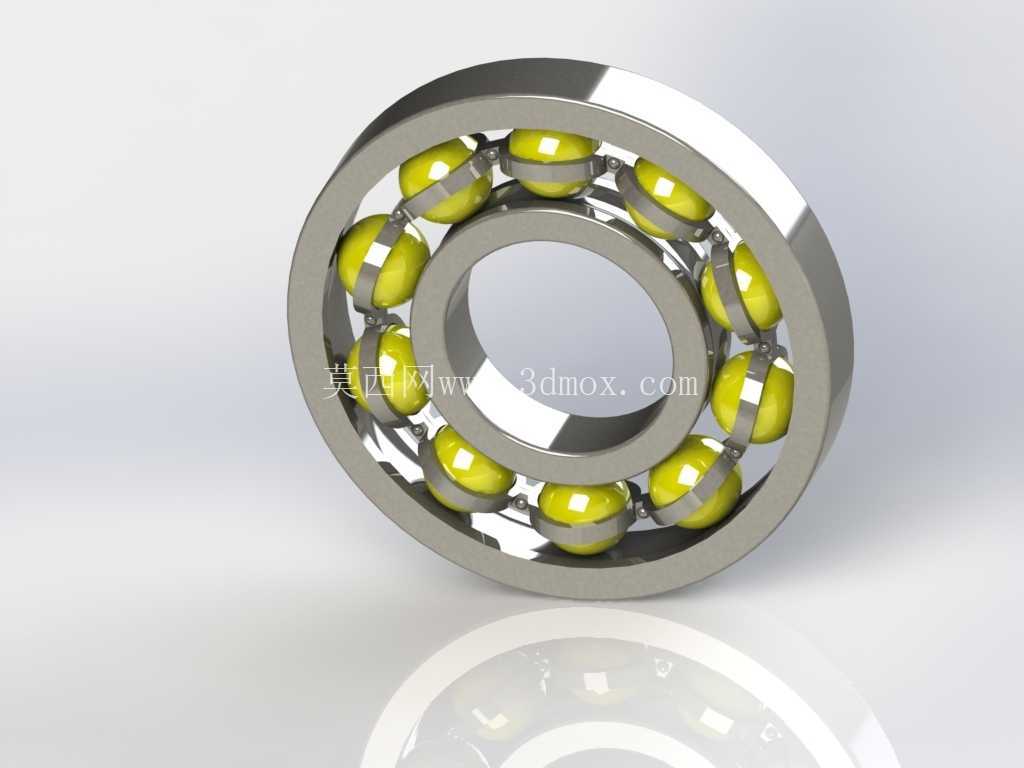

　　从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与转轴采用过盈配合随轴同步回转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动同时不会出现卡滞；外圈通常安装在轴承座或者设备壳体的安装孔内，多数工况下外圈保持固定，部分特殊工况下也会随部件同步回转，内侧同样加工有与内圈对应的弧形滚道，滚道的加工精度直接决定了轴承整体的运转精度与噪音水平；滚动体采用等直径的高精度钢球，均匀分布在内外圈滚道之间，是承受载荷的核心元件，钢球的数量、直径直接决定了轴承的额定动载荷与静载荷上限，钢球直径越大、数量越多，轴承可承受的载荷越高，但相应的极限转速会有所降低；保持架采用浪形冲压结构，将每一颗钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内的正确运动轨迹，保证所有钢球均匀承载，避免局部载荷集中导致的早期点蚀失效。

　　在实际选型与安装边界设计上，这类轴承的安装尺寸需要严格匹配轴径与轴承座孔的公差要求：内圈与轴的配合通常根据载荷性质选择，当内圈随轴回转承受循环载荷时，多采用k5、m5级别的过渡配合，避免内圈与轴之间出现打滑跑圈的问题；外圈与轴承座孔的配合多采用H7、J7级别的间隙或过渡配合，方便安装拆卸同时保证外圈不会出现不必要的周向转动。安装过程中需要注意，施加装配力时只能压装对应的套圈，不能通过滚动体传递装配力，否则会造成滚道压痕、钢球划伤，直接导致轴承运转噪音增大、寿命大幅缩短。轴承的轴向定位通常采用轴肩与孔用挡圈、或者端盖压紧的方式，轴肩与孔肩的高度不能超过轴承内圈与外圈的倒角高度，否则会导致轴承无法安装到位，同时要预留足够的拆卸空间，方便后期维护时使用拉马拆卸轴承。

　　从应用场景的适配性来看，这类开式深沟球滚珠轴承更适合在清洁、有定期润滑的工况下使用，运转过程中需要按照维护周期填充锂基润滑脂，润滑脂的填充量通常控制在轴承内部空腔的1/3到1/2，填充过多反而会导致运转过程中搅拌阻力增大、温升过高，加速润滑脂变质失效。如果应用在多粉尘、有水淋的工况，则需要选择带密封圈或者防尘盖的同型号轴承，避免外部杂质进入滚道内部造成磨粒磨损。在轴系设计过程中，这类轴承通常成对使用，分别布置在轴的两个支承端，其中一端作为固定端，承担径向与双向轴向载荷，另一端作为游动端，用来补偿轴运转过程中因为温度升高产生的热伸长量，避免轴系因为热胀冷缩出现额外的附加应力，导致轴承卡死或者轴弯曲变形。

　　在三维建模过程中，需要重点还原滚道的曲率参数、钢球与滚道的接触角、保持架的兜孔间隙这些细节，不能只做简单的几何外形堆砌：滚道的沟曲率半径通常取钢球直径的0.515到0.525倍，这个参数区间既可以保证钢球与滚道有足够的接触面积降低接触应力，又不会因为接触面积过大导致摩擦阻力上升；保持架的兜孔直径要比钢球直径大0.2到0.5毫米，给钢球留出足够的运转间隙，同时保证钢球不会从兜孔中脱落；内外圈的倒角尺寸要符合国标安装尺寸要求，方便装配时的导向，避免锐边划伤安装面或者操作人员。建模完成后可以通过虚拟装配验证钢球在滚道内的运动轨迹，检查是否存在干涉问题，模拟不同载荷下的接触应力分布，为后续的工程选型、结构优化提供直观的三维参考，也可以作为机械设计教学过程中讲解滚动轴承结构的演示模型，帮助初学者快速理解轴承的内部构造与工作原理。
