梁式蒸汽机传动机构教学演示结构

　　这套梁式传动结构是早期蒸汽机核心做功机构的等比例还原建模，整体采用模块化拆分设计，所有运动副均保留实际装配间隙，可直接用于运动仿真验证。从现场应用场景来看，这类结构最早配套矿井排水作业使用，安装在矿井井口的砖石基座上，通过顶梁的枢转运动把活塞的垂直往复力传递给连杆端的抽水柱塞，整套机构不需要复杂的齿轮换向结构，仅靠三角支点的杠杆摆动就能完成动力方向转换，适配当时低精度的加工制造水平，在没有精密加工设备的年代就能实现稳定的连续做功。

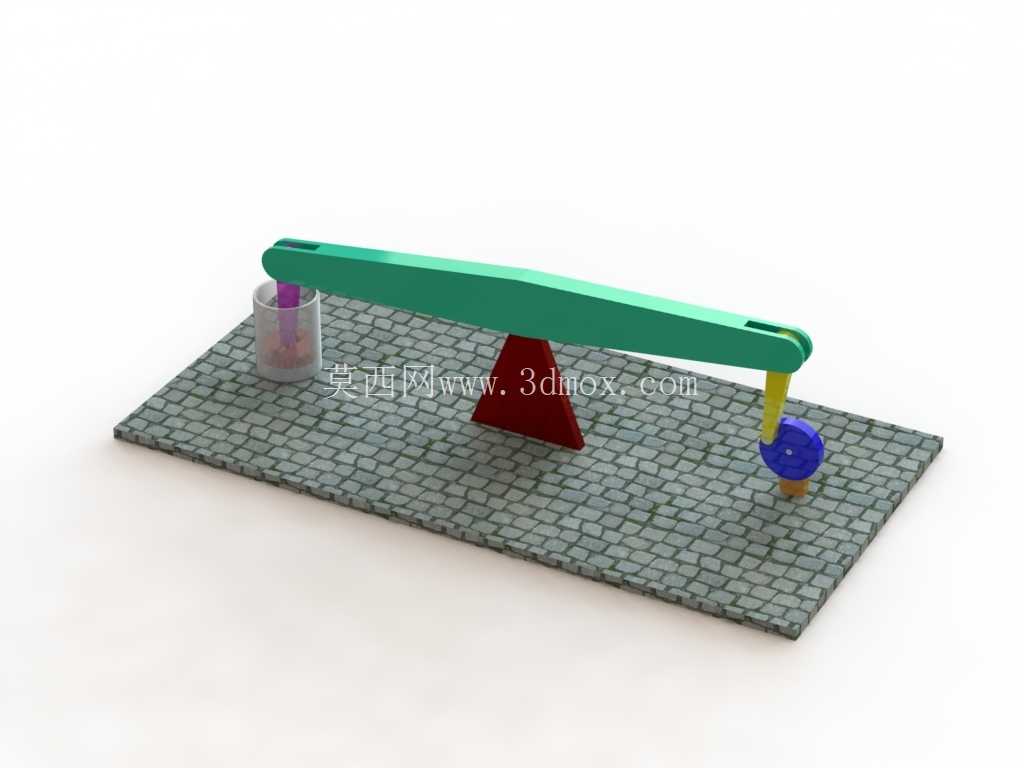

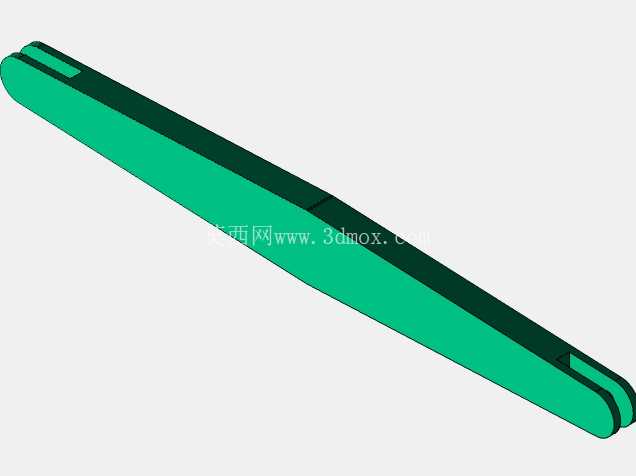

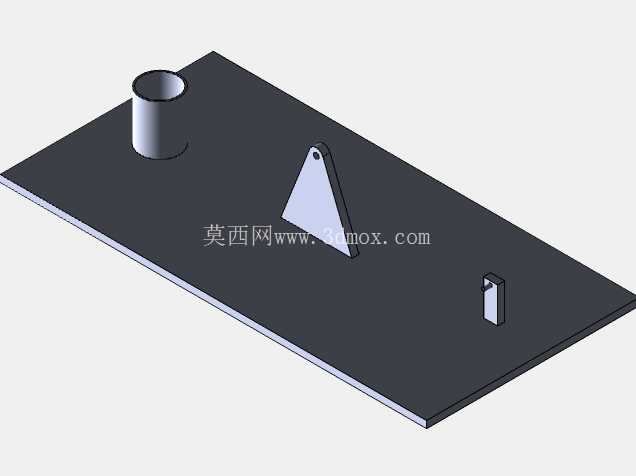

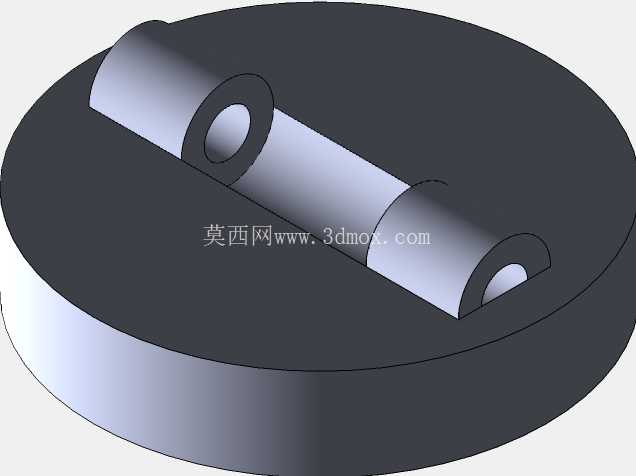

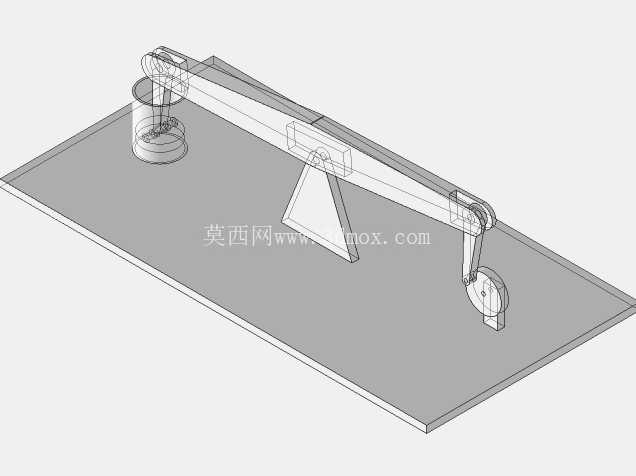

　　从结构功能特性来看，模型完整还原了三个核心组成部分：底部的砖纹安装基座、中间的三角支撑枢轴、长条形顶梁，以及两端分别连接的活塞缸与做功柱塞。顶梁采用变截面设计，枢转支点靠近活塞缸一侧，利用杠杆比放大活塞端的输出力，降低对蒸汽压力的要求；三角支撑座采用大底面接触设计，与基座之间通过面接触定位，不需要额外的螺栓固定就能承受摆动过程中的侧向倾覆力，安装时只需要保证支撑座顶面的枢轴孔与顶梁安装孔同轴度偏差不超过0.2mm，就能避免运动卡滞。活塞缸采用透明筒体设计，可直观观察内部活塞的上下运动行程，下端与基座的定位槽采用间隙配合，安装时预留1mm左右的热胀间隙，避免长期运动摩擦升温导致筒体变形卡滞。

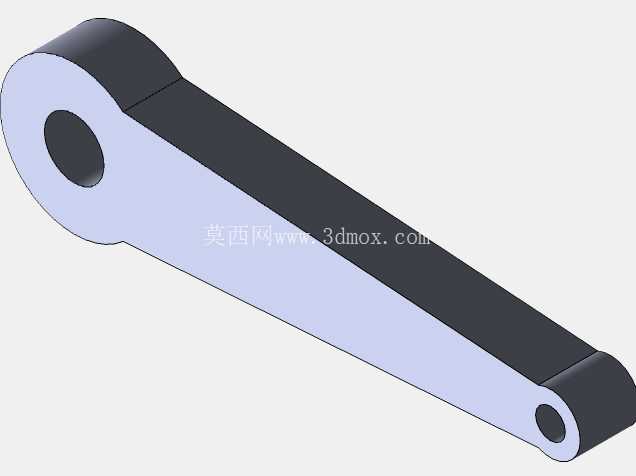

　　在设计思路上，建模过程优先还原机构的运动逻辑而非完全复刻老旧设备的粗糙外形，所有铰接位置均采用标准销轴连接，销轴与孔的配合选用H8/g7间隙配合，既保证运动灵活性，又不会出现过大的晃动量。顶梁两端的连接头采用U型叉结构，分别与活塞杆、柱塞杆通过圆柱销铰接，可自动补偿运动过程中的微小角度偏差，避免杆件受弯变形。安装边界方面，整套机构的占地尺寸控制在小型教学演示台的承载范围内，基座底面为平整平面，可直接固定在桌面或实训台架上，不需要额外制作安装基础；运动过程中顶梁的最大摆动角度不超过30度，两端的运动极限位置均预留了足够的安全间隙，不会出现构件碰撞基座的问题。

　　从教学与研发参考价值来看，这套结构清晰展示了早期蒸汽机的动力传递逻辑，可作为机械原理课程的演示教具，帮助学习者理解杠杆机构在动力转换中的应用；同时也可为现代低转速大扭矩往复设备的结构设计提供参考，其支点位置的杠杆比匹配思路、铰接点的间隙补偿设计，在现代小型抽水设备、往复式增压泵的结构设计中依然有借鉴意义。建模过程中对所有运动构件的质量分布做了简化处理，顶梁的重心落在枢轴支点正上方，减少运动过程中的不平衡力矩，降低仿真时的驱动力需求，也让实际演示时的运动过程更平稳。
