C型TO-220封装适配铝制散热片结构

在小功率电力电子、工控控制板、消费类电源产品的硬件结构设计环节，半导体功率器件的热管理始终是决定产品长期运行可靠性的核心环节，其中TO-220、TO-247这类直插封装的功率器件，因为导通损耗、开关损耗带来的结温升高问题，必须搭配适配的散热结构才能保证器件工作在额定结温范围内，避免热失效、参数漂移甚至器件烧毁的问题。这款C型结构的散热件，就是专门针对这类直插功率器件开发的被动散热结构，整体采用铝合金挤压成型工艺制作，依托铝材质优异的导热系数，将器件工作时产生的热量快速传导至整个散热本体，再通过表面的鳍片结构扩大与空气的接触面积，依靠自然对流完成热量交换，不需要额外搭配风扇就能满足小功率工况下的散热需求，非常适合对噪音控制有要求、安装空间紧凑、长期低负载运行的电子设备场景。

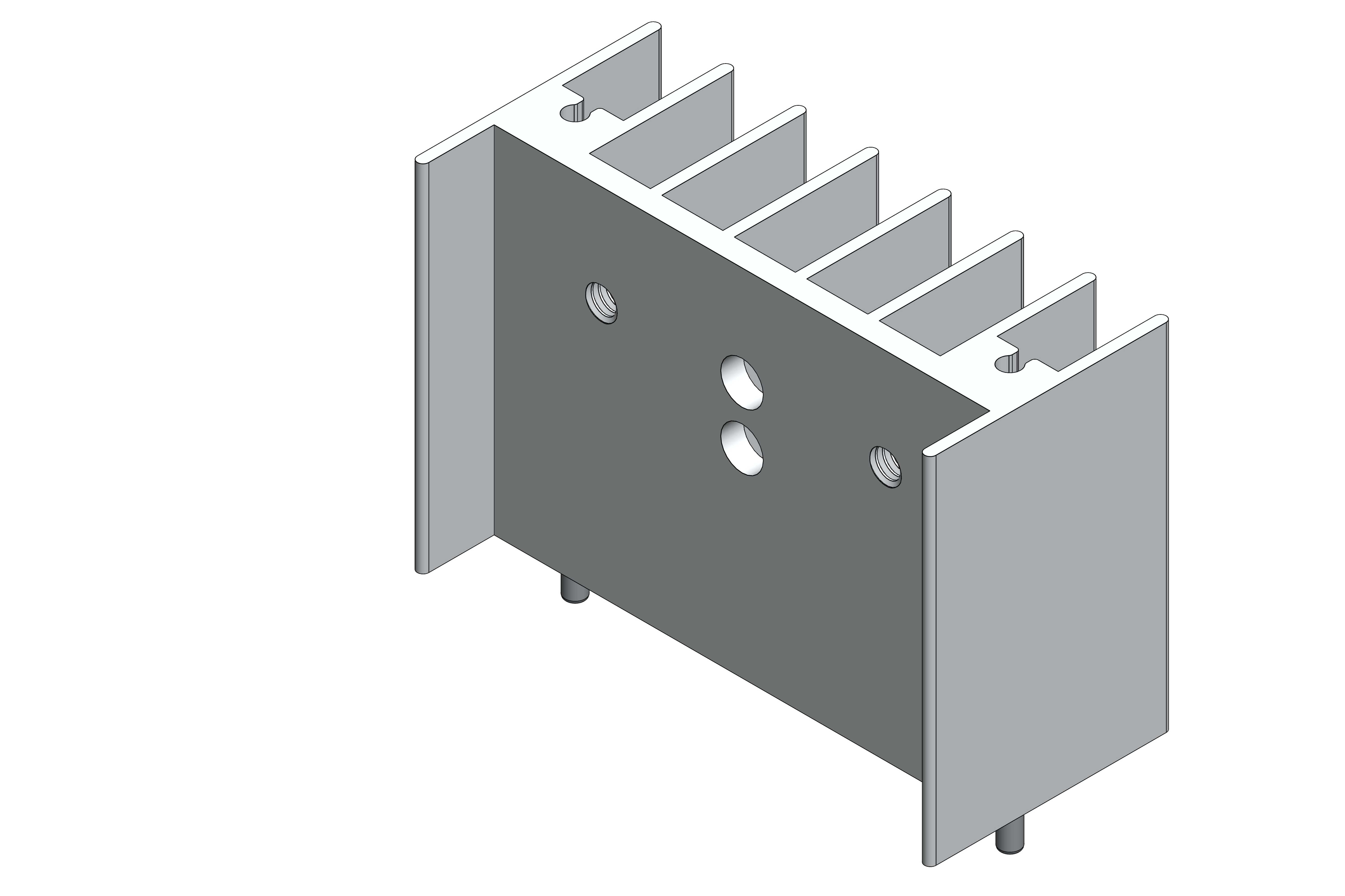

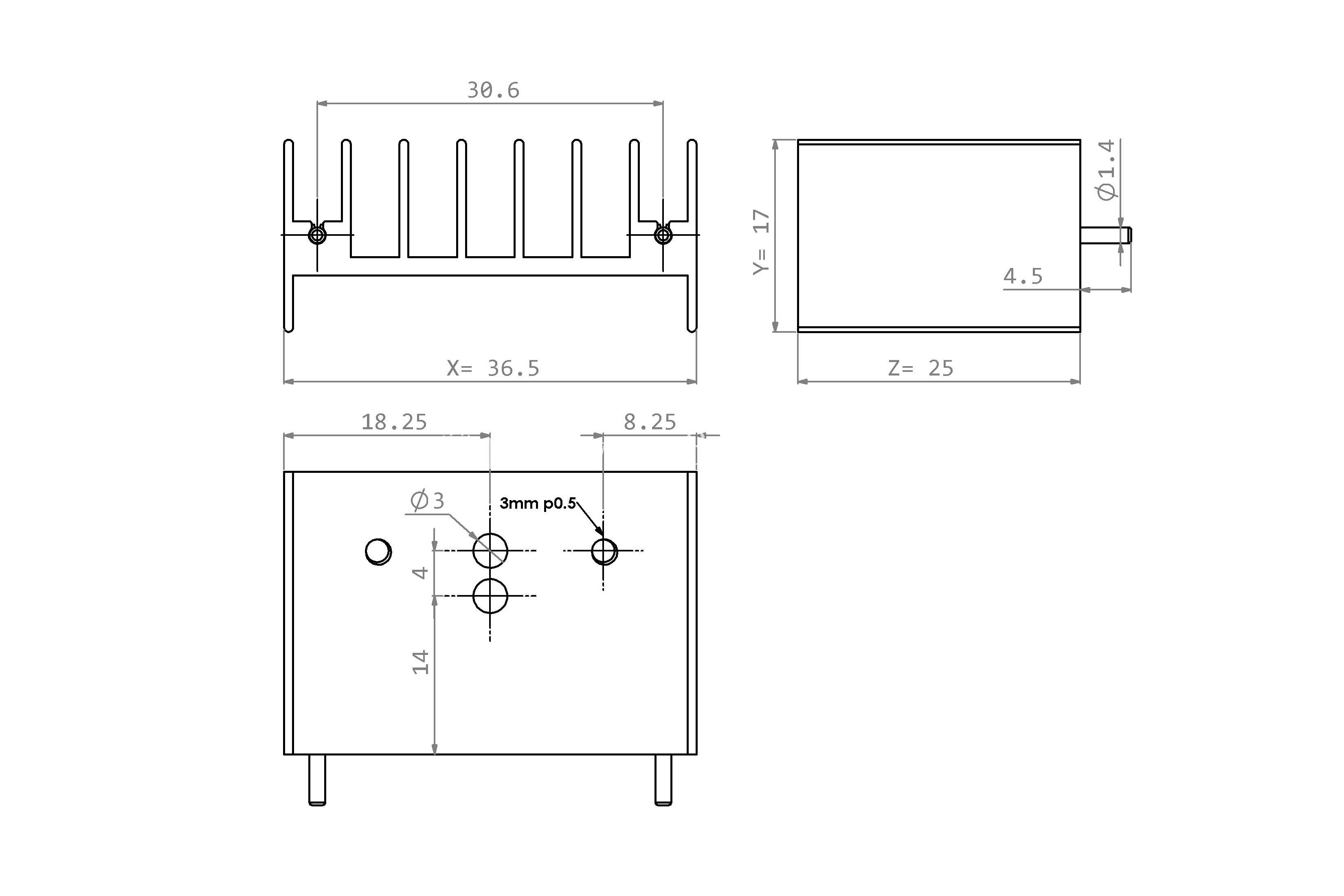

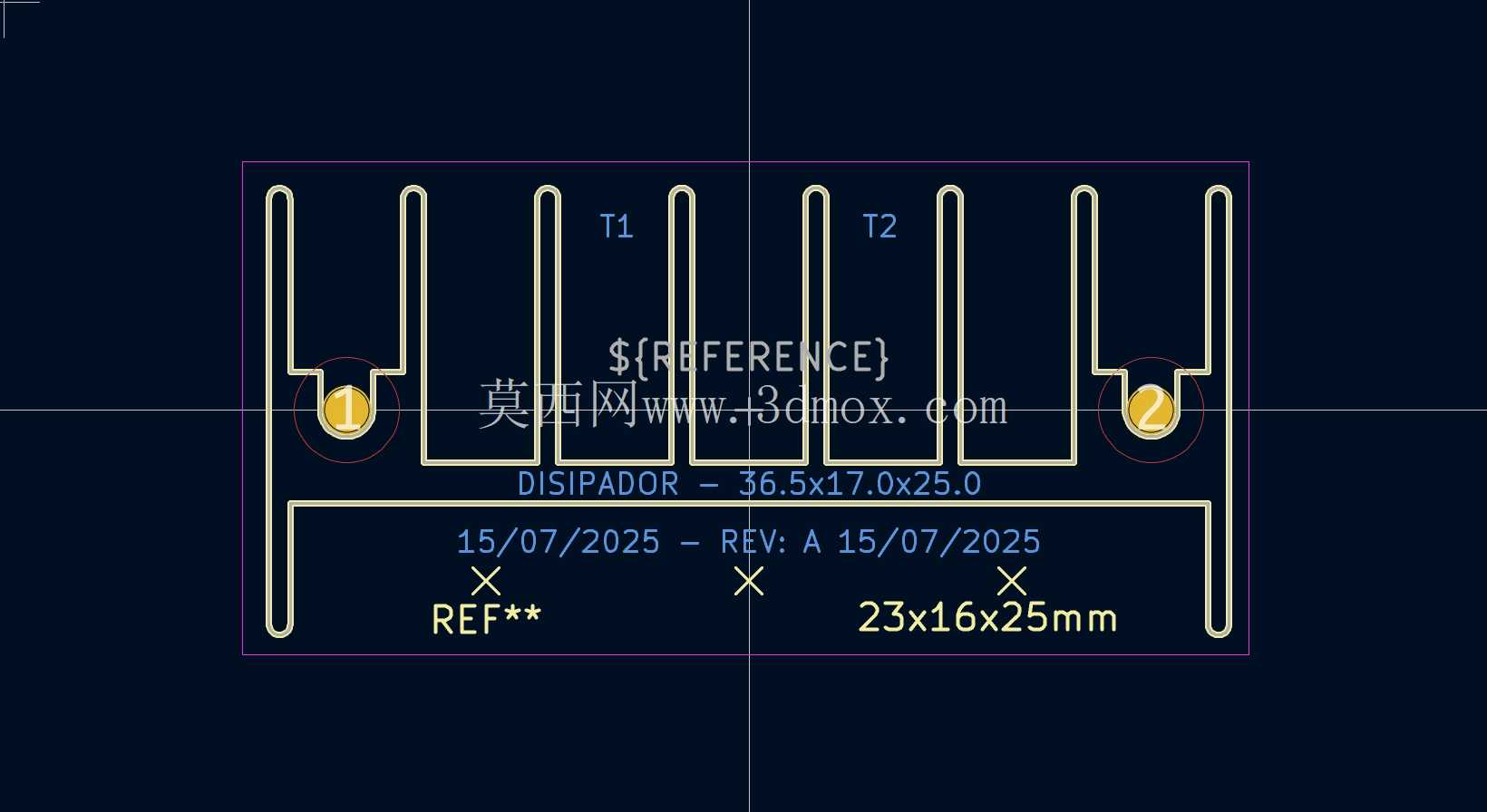

从实际安装适配的角度来看，这款散热件的外形尺寸严格控制在36.5mm×17.0mm×25.0mm的边界内，也就是宽度方向36.5mm，深度方向17mm，高度方向25mm，这个尺寸刚好可以适配多数PCB板上TO-220双器件并排安装、TO-247单器件安装的布局空间，不会和周边的电解电容、接插件、变压器等元器件产生结构干涉。散热件的主体基底为平面结构，和功率器件的塑封背面金属散热面完全贴合，基底上预留的两个安装孔位，刚好对应TO-220、TO-247封装的标准安装孔距，既可以使用导热胶直接粘接固定，也可以通过螺丝加绝缘粒的方式锁紧固定，保证器件和散热面之间的接触热阻降到最低。基底两侧延伸出的定位插脚，刚好可以插入PCB上对应的定位孔内，在波峰焊或者组装环节可以提前对散热件进行预固定，不需要额外的治具扶持就能完成组装，大幅提升生产线的装配效率。

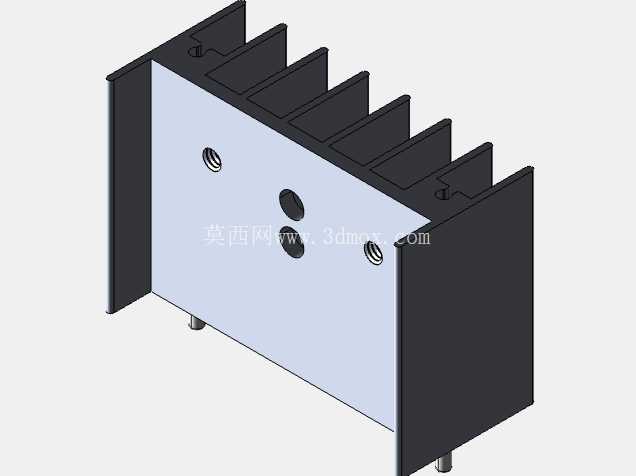

散热鳍片采用等间距平行排布的结构设计，鳍片的厚度和间距经过反复优化，既保证了足够的散热面积，也不会因为鳍片过密导致自然对流时空气流通受阻，在常规25℃环境温度下，搭配10W以内的耗散功率器件时，可以将器件的壳温控制在60℃以内，完全满足民用级、工业级电子设备的温度可靠性要求。C型的截面结构让散热件的基底部分有足够的结构强度，不会因为安装时的锁紧力出现变形，同时两侧的侧壁也可以起到一定的导流作用，让热空气顺着鳍片间隙向上流动，提升自然对流的换热效率。

在实际选型应用中，这类散热件可以覆盖线性稳压器、低压MOS管、小功率整流桥、固态继电器等多种直插功率器件的散热需求，不管是开关电源的次级整流回路、工控板的功率驱动回路、还是音频功放的输出级回路，都可以直接选用这款散热结构，不需要重新开模定制，能够大幅缩短硬件开发的结构验证周期。设计时也充分考虑了不同应用场景的适配性，安装孔的位置预留了足够的公差范围，即使不同厂家的器件封装尺寸存在微小偏差，也可以顺利完成装配，鳍片的边缘做了钝化处理，不会在组装过程中划伤操作人员或者损坏周边的导线绝缘层。对于三维建模从业者来说，这款模型的结构细节完整还原了挤压铝散热件的工艺特征，包括拔模斜度、安装孔的倒角、定位插脚的尺寸公差都和实际量产产品一致，可以直接导入到PCB结构设计、整机装配设计的流程中使用，不需要再对模型进行二次修正，能够有效提升结构设计的工作效率。
