拉伸载荷用肘节式圆柱杆连接接头

在各类需要传递轴向拉伸载荷的连杆传动、执行机构末端连接场景中，这类肘节接头是应用非常普遍的中间连接件，区别于普通刚性铰接接头，它可以在两个被连接圆柱杆存在小角度偏斜的工况下，依然保证载荷沿杆体轴线方向传递，避免杆端承受额外的弯曲应力，大幅提升整套传动杆系的疲劳寿命。从实际使用场景来看，这类接头常见于轻工机械的连杆执行机构、小型设备的推拉传动单元、自动化产线的工位切换连杆组件，部分小型液压、气动执行元件的杆端连接也会采用同结构的接头来补偿安装过程中产生的同轴度误差，不需要额外加工高精度的安装定位面就能完成装配，降低现场安装的调试难度。

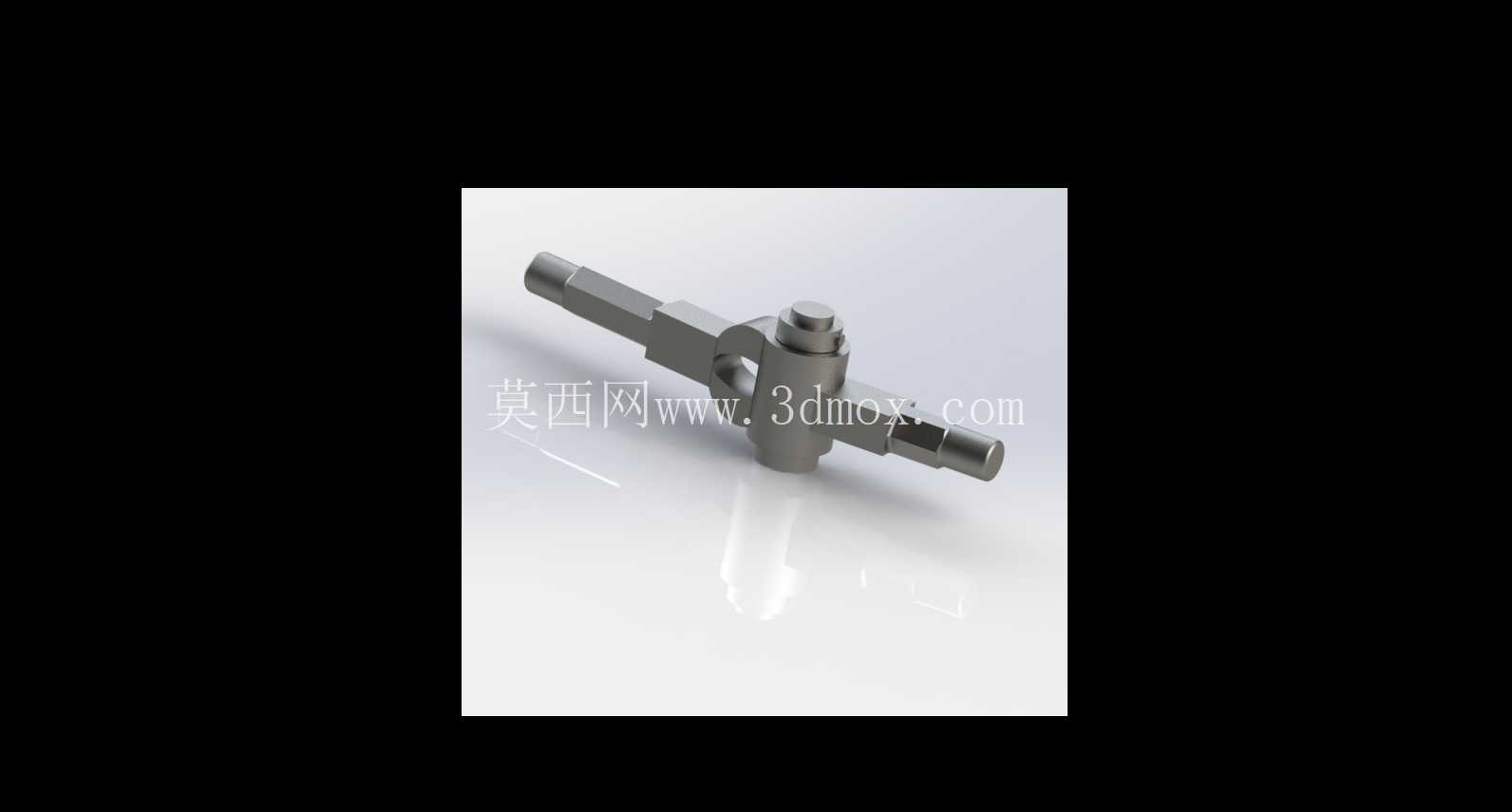

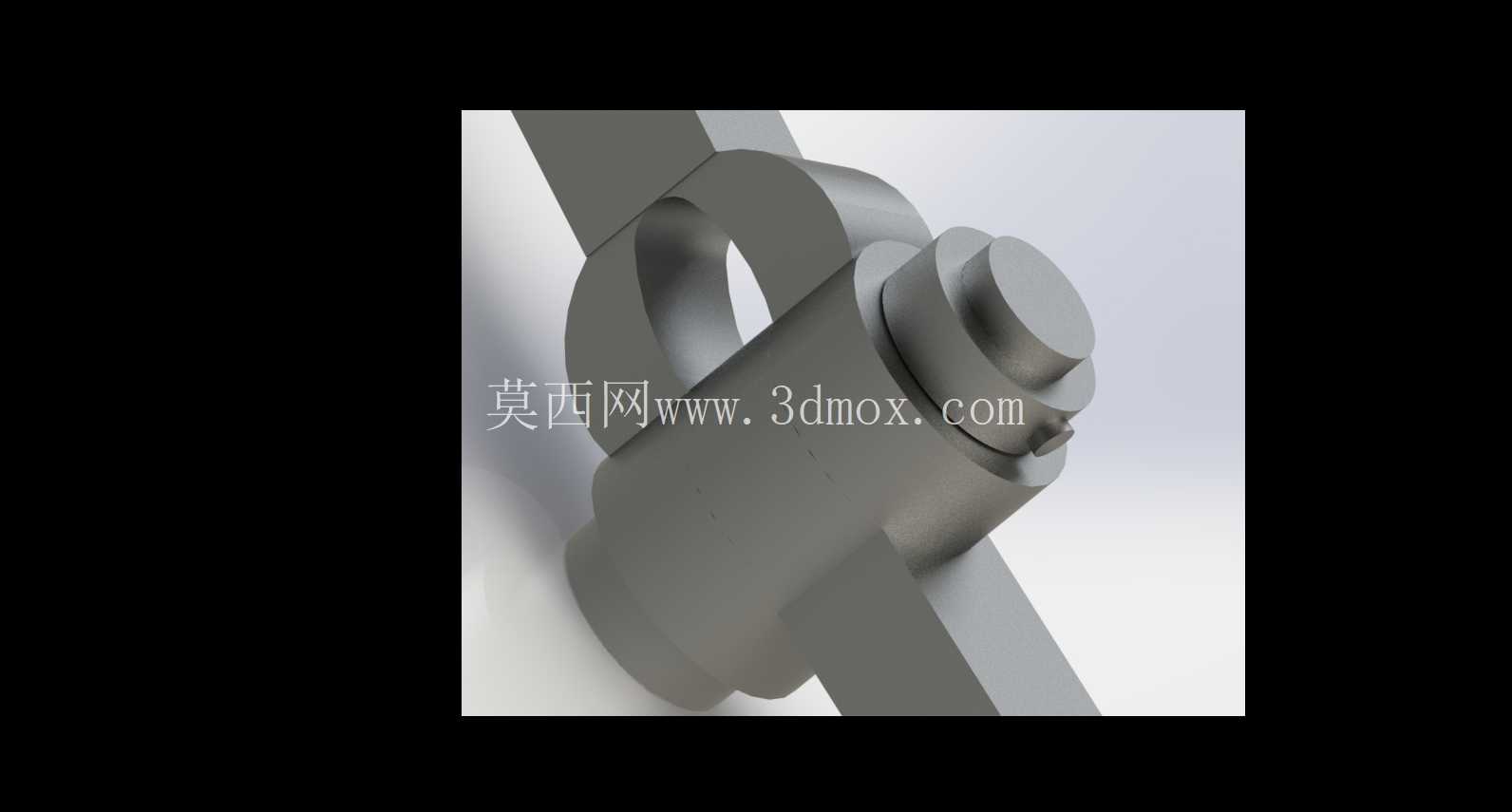

从结构功能上看，该接头主体为一体化锻造成型的中间基体，两侧伸出同轴的圆柱插接段，用来插入被连接圆柱杆的端部内孔，通过插销或者过盈配合完成周向固定，基体中部设置有垂直于插接段轴线的铰接孔，用来穿装铰接销，实现两个方向杆系的活动连接。和普通的销接接头不同，该接头的铰接部位做了加厚的凸台处理，铰接孔的边缘设计有卸荷倒角，避免铰接销在承受交变拉载荷时，孔口位置出现应力集中导致的开裂问题。两侧插接段的外径公差通常取h7级，和被连接杆的内孔采用间隙配合，装配时可以在插接面涂抹少量润滑脂，既方便装配压入，也能避免长期使用后接触面出现锈蚀粘连，后期维护拆卸更加方便。

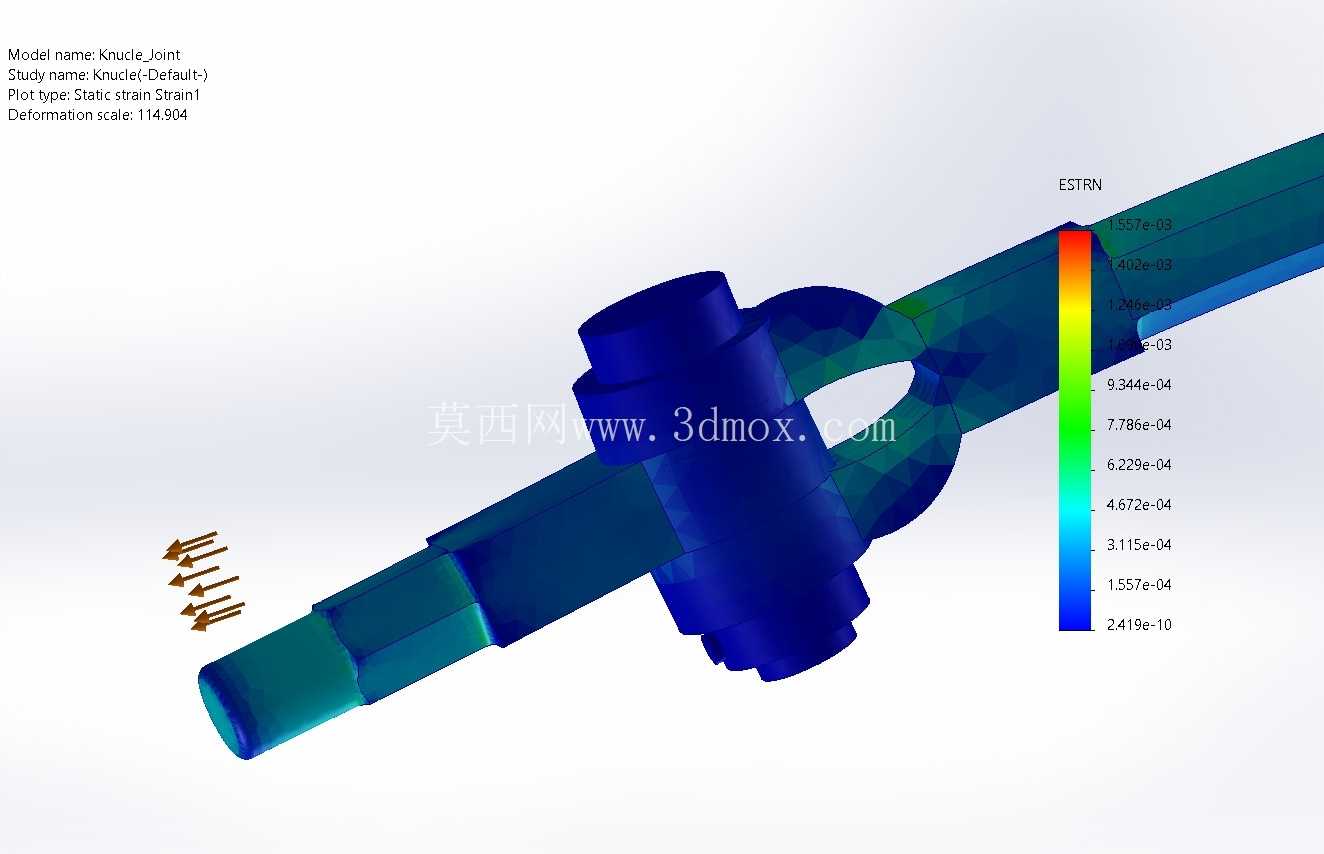

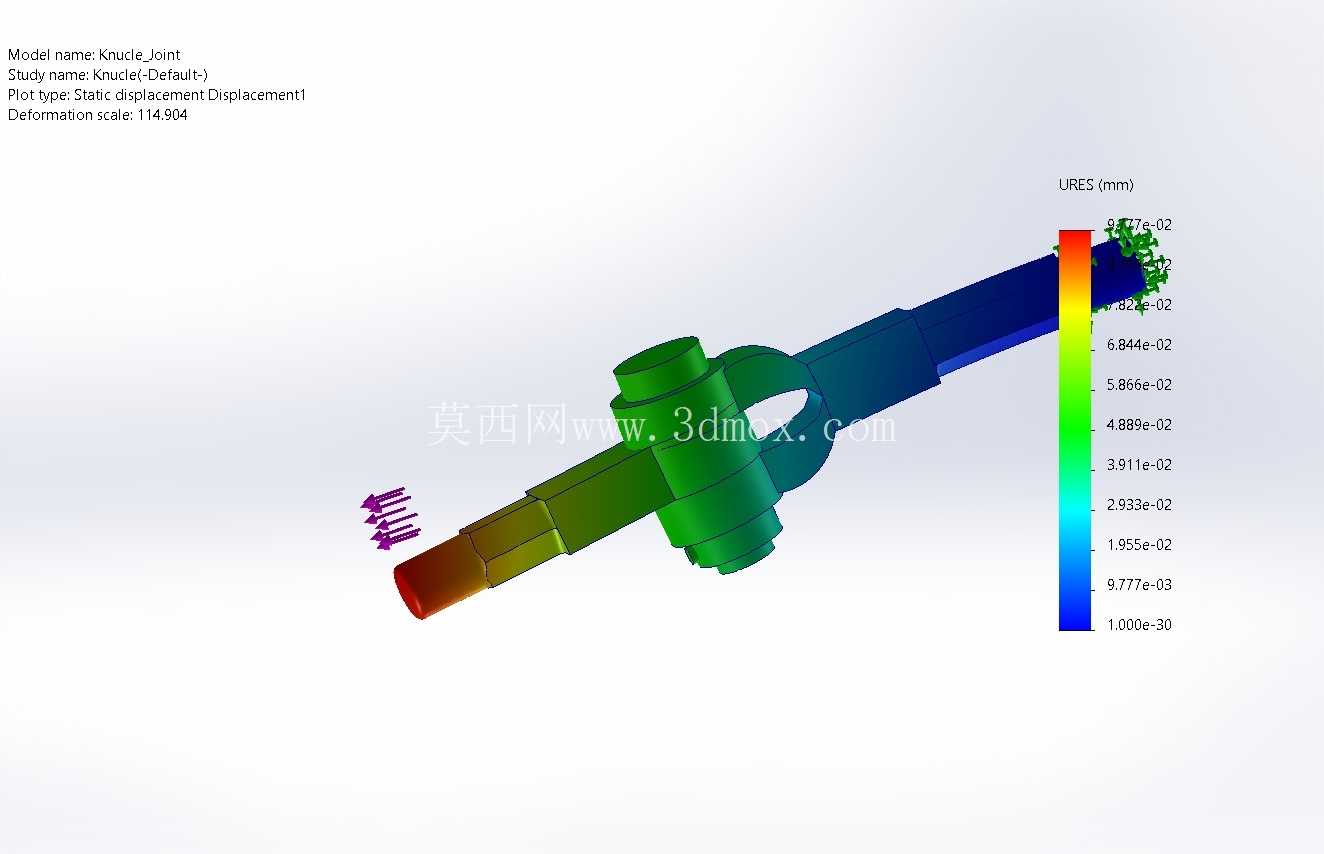

设计这类接头的时候，首先要核算的是中间铰接部位的截面抗拉强度，需要根据整套杆系传递的最大拉伸载荷，结合所选材料的屈服强度，计算基体最小截面的安全系数，通常静载荷工况下安全系数取2.5-3，交变载荷工况下需要提升到4以上，避免长期受载出现塑性变形。其次要确认铰接孔和两侧插接段的位置度公差，通常要控制在0.02mm以内，如果位置度偏差过大，装配后两个被连接杆会出现别劲的问题，传动过程中会产生额外的摩擦阻力，甚至会导致铰接销出现偏磨，缩短接头的使用寿命。插接段的长度需要根据被连接杆的壁厚来确定，要保证插接后配合面的接触长度不小于插接段直径的1.2倍，避免接触长度不足导致杆端出现压溃变形。

从安装边界来看，该接头的最大外轮廓尺寸需要满足安装空间的避让要求，中部铰接凸台的外径不能超过周边构件的最小间隙，避免关节摆动过程中出现运动干涉。两侧插接段的端部设计有导入倒角，装配时可以快速对准杆体内孔，不需要额外修磨就能完成装配。铰接孔的内径通常和标准圆柱销做配合，公差取H8级，装配后铰接销可以在孔内灵活转动，没有卡滞感，同时径向间隙不能过大，否则会导致传动过程中出现回程间隙，影响整套机构的传动精度。在实际选型应用中，还需要根据使用环境的腐蚀情况选择对应的表面处理方式，普通室内工况可以采用发黑处理，潮湿或者有腐蚀介质的工况则需要采用镀锌或者不锈钢材质，避免接头锈蚀导致铰接部位转动卡滞，影响整套机构的正常运行。这类接头的结构相对简单，但是加工过程中需要重点保证各配合面的形位公差，很多自制件出现早期失效，往往都是因为位置度公差控制不到位，导致实际受载时出现附加弯矩，最终在基体截面最小的位置发生断裂，建模过程中需要重点标注各关键尺寸的公差要求，为后续加工提供准确的依据。
