FRC赛事用六轮驱动下沉式机器人底盘结构

在青少年机器人竞技赛事的备赛环节，底盘作为整台竞技机器人的承载基体，其结构合理性直接决定了赛场内的机动表现、对抗稳定性以及上层功能机构的安装冗余度，这套六轮驱动下沉式底盘结构，正是针对FIRST机器人竞赛的赛场规则与对抗场景完成的结构方案。从赛场实际应用场景来看，这类竞技机器人需要在有限的赛场区域内完成快速启停、急转变向、对抗推挤以及跨障移动等动作，传统的高重心底盘在侧向推挤对抗中很容易出现倾翻风险，同时轮系如果突出底盘主体轮廓，也会在近身对抗中被对方结构卡滞，影响行进效率，下沉式的轮系布局正是为了规避这类赛场常见问题而设计。

从尺寸边界来看，这套底盘的宽度控制在26英寸，长度为28英寸，整体轮廓完全贴合赛事规则对机器人尺寸的限定要求，不会出现赛前检录尺寸超标的问题，同时这个尺寸比例也兼顾了转向灵活性与直行稳定性，不会因为轴距过短导致高速行进时出现蛇形摆动，也不会因为轴距过长造成转弯半径过大，无法在狭小赛场区域内完成快速走位。轮系的兼容设计是这套底盘的核心特点之一，结构上同时适配6英寸轮子与4英寸轮子的安装，参赛队伍可以根据当年赛事的场地地形特点、任务负载要求灵活选配轮组：当场地存在较多凸起障碍、需要更高的离地间隙时，可以换装6英寸轮子提升通过性；当赛事任务对机器人整体高度有严格限制、需要降低整车重心提升对抗稳定性时，可以换装4英寸轮子压缩整体高度，这种兼容设计大幅提升了底盘的场景适配能力，不需要针对不同轮组重新加工底盘主体结构，能够有效缩短备赛周期。

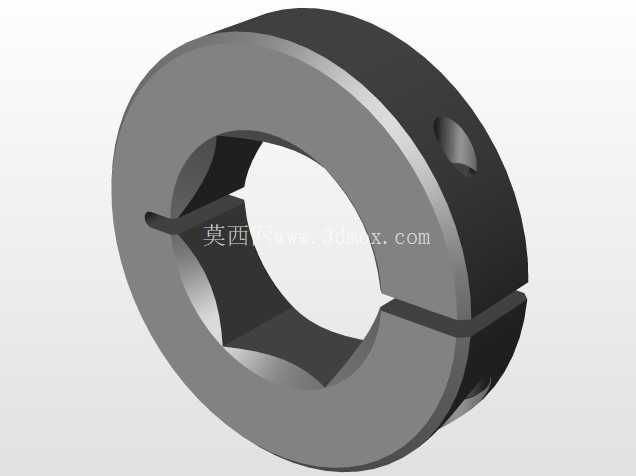

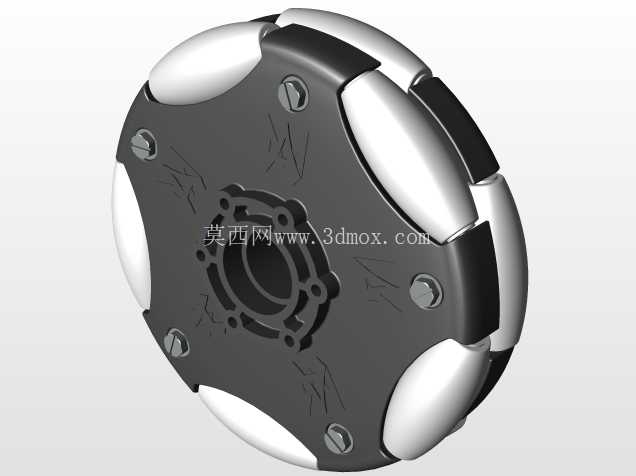

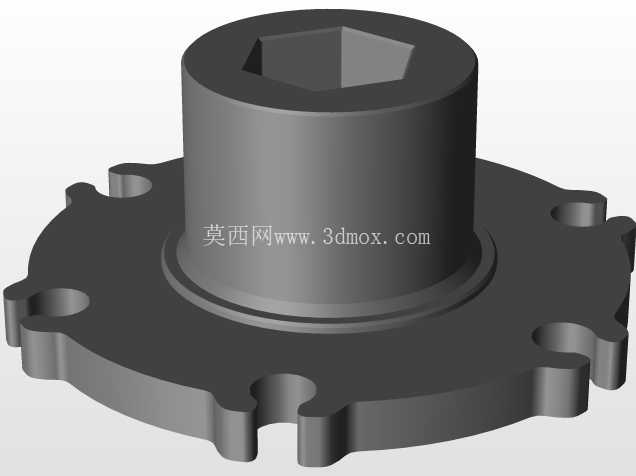

轮组的安装接口采用了行业内通用的1/2英寸六角孔安装标准，这个接口尺寸是竞技机器人领域的通用规格，市面上绝大多数竞赛级轮组、轮毂转接件都能直接适配，不需要额外定制转接结构，队伍在备赛过程中如果出现轮组损坏、需要更换不同材质轮面（比如防滑橡胶轮、高耐磨尼龙轮、抓地强的泡棉轮）的情况，都可以直接采购标准件完成快速更换，不需要对底盘安装位进行二次加工。下沉式的轮系布局设计，是将轮组的安装位置下沉到底盘主框架的平面以下，一方面能够有效降低整车的重心高度，在双方机器人近身对抗推挤时，更低的重心能够带来更好的抓地力与抗倾翻能力，不会因为侧向受力出现侧翻；另一方面，下沉后的轮组不会突出底盘的侧方轮廓，能够避免对抗过程中对方的凸起结构卡入轮组间隙，导致轮系卡死无法行进的问题，同时轮组上方的底盘框架还能对轮组、驱动电机的传动部分形成结构防护，减少赛场飞散的杂物、对方机器人的突出结构打坏传动部件的概率。

从结构设计思路来看，这套底盘采用了框架式的主体承载结构，框架的上平面预留了充足的安装孔位，能够兼容上层的抬升机构、收集机构、投射机构等不同功能模块的安装，参赛队伍可以根据每年不同的赛事任务，在这套成熟底盘的基础上快速搭建上层功能结构，不需要每年重新设计底盘部分，能够把更多的备赛时间投入到功能机构的调试上。六轮驱动的动力布局，让每个轮子都能提供独立的驱动力，即使在对抗过程中某一两个轮子被抬离地面，剩下的轮子依然能够提供足够的牵引力让机器人脱离困境，相比四轮驱动结构，六轮布局的接地压力分布更均匀，在场地地面不平整的情况下，也能保证更多的轮子接触地面提供动力，减少打滑空转的情况。底盘的框架结构在设计时也预留了电控元件、电池、气动元件的安装空间，所有元件的安装位置都考虑了重心配平，将重量较大的电池、主控元件布置在底盘的中心区域，避免重量偏置导致的行进跑偏、转向阻力不均的问题，同时走线槽的预留位置也沿着框架内侧布置，能够对线路形成防护，避免对抗过程中线路被剐蹭断裂。

在实际的赛场使用中，这类下沉式六轮底盘的转向表现也优于传统的底盘布局，中间轮组的安装高度略低于前后轮组，形成类似“中凸”的接地布局，转向时的摩擦阻力更小，能够实现更小半径的急转，在需要快速抢位、躲避对方防守的场景下，灵活的转向能够带来明显的赛场优势。同时底盘的框架采用了标准化的型材拼接设计，所有的安装孔位都按照通用间距排布，队伍在加工制作时可以直接采用标准切割的型材完成组装，不需要复杂的定制加工，即使在备赛过程中出现框架局部变形损坏的情况，也能快速切割替换对应段的型材，快速完成修复，不会因为等待定制加工件耽误备赛进度。轮系的安装座也采用了可微调的结构，能够根据选配的轮组尺寸微调轮系的张紧力度，保证传动皮带或者链条的张紧度处于合理区间，减少传动过程中的动力损耗，同时也能补偿加工过程中带来的尺寸误差，降低零件的加工精度要求，让学生队伍也能依靠常规的加工工具完成整台底盘的制作装配。
