S-1011A旋转编码开关电子元器件结构

做电子设备结构设计这么多年，接触过的小型操作开关不下几十种，这类旋转编码开关在通讯终端、工业控制板卡、小型测试仪器里的出镜率一直很高，很多需要多档位循环选择功能的板卡，都会优先选用这类结构紧凑的编码开关，不用额外搭配复杂的译码电路，靠本体的触点编码就能直接输出对应档位的电平信号，能省不少板上的布线空间。

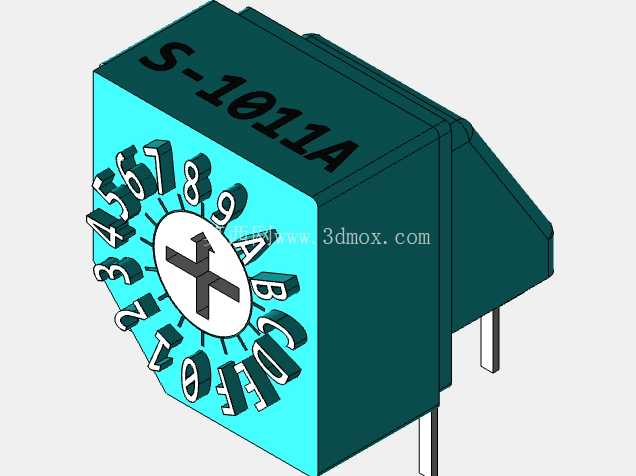

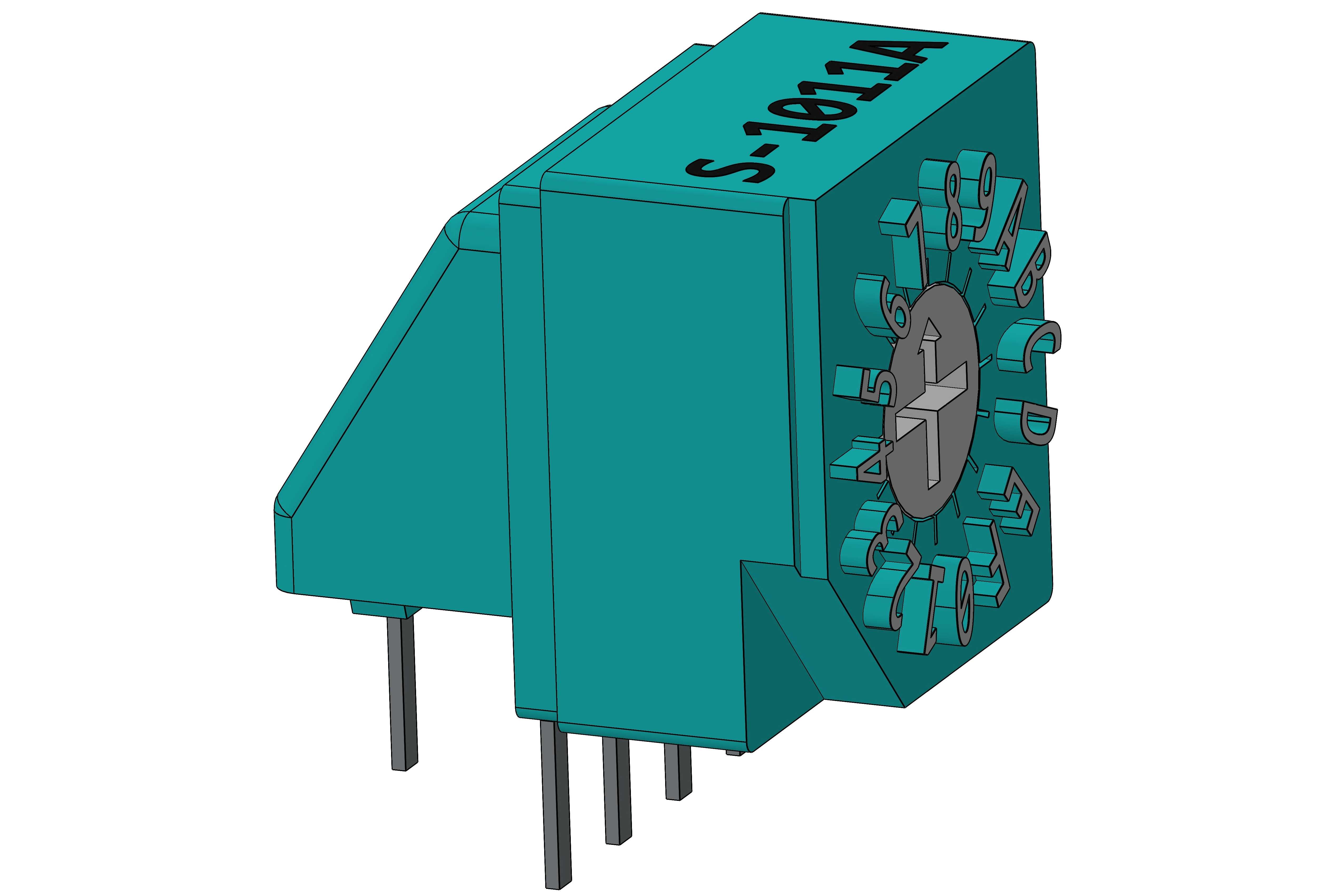

这款S-1011A编码开关的本体采用侧装式结构，主体外壳为工程塑料注塑成型，表面做了哑光防滑处理，顶部的旋钮盘面蚀刻有0-9加A-F共16个档位标识，每个档位对应一组独立的触点通断组合，旋转时自带清晰的档位顿挫感，每转动一个档位都有明确的触感反馈，能避免操作时出现跳档、误触的问题，哪怕是戴薄劳保手套操作也能准确感知档位切换。旋钮中心做了十字型的螺丝刀操作槽，既可以用手直接拧动旋钮切换档位，也可以用一字或者十字螺丝刀微调档位，适配不同的操作场景，比如设备出厂调试阶段用螺丝刀快速校准，日常运维时直接手动操作切换，不用额外准备专用的调节工具。

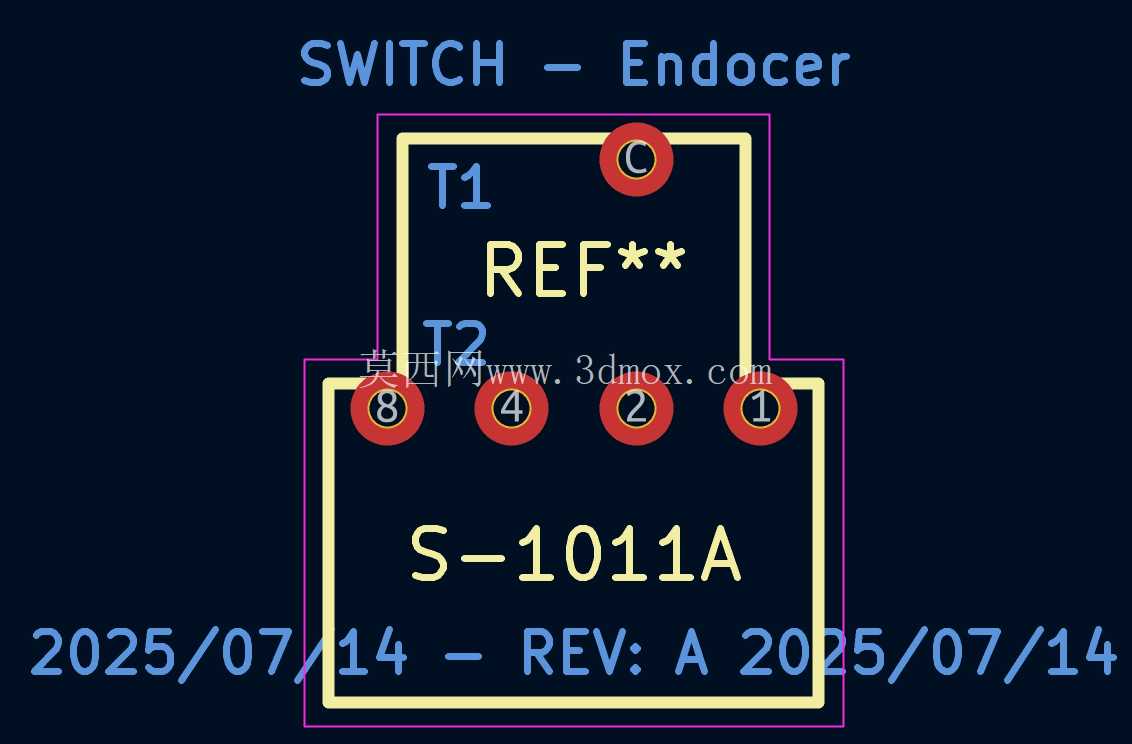

引脚部分采用直插式设计，四根引脚的排布间距符合标准2.54mm板对板接插件间距规范，能直接适配通用的PCB焊盘设计，不需要为这款开关单独定制非标的焊盘封装，焊接时引脚的长度预留了足够的过板余量，穿过标准1.6mm厚度的PCB板后还能留出0.8-1mm的焊锡浸润长度，既能保证波峰焊或者手工焊接的焊点强度，也不会因为引脚过长导致焊盘之间出现连锡短路的问题。开关本体的安装定位做了限位凸台设计，贴板安装时凸台会卡入PCB上预先开好的定位孔里，焊接过程中不会出现本体偏移、引脚歪扭的情况，过回流焊的时候也能耐受常规的无铅焊接温度，不会出现外壳变形、触点移位的问题。

从实际选型的角度看，这类旋转编码开关最常用的场景是通讯设备的地址码设置，比如多台组网的工业通讯模块，靠这个开关设置每台设备的独立地址码，不用在上位机里反复配置参数，现场施工的时候直接拧动开关就能完成地址分配，调试效率比软件配置高很多。还有一些小型测试仪器的功能档位切换，比如手持信号发生器的输出量程选择、通讯测试仪的波特率切换，用这类编码开关比用多个独立拨码开关节省面板空间，操作逻辑也更直观，用户转动旋钮就能看到当前档位的数字标识，不用对照说明书数拨码的位置。

设计这款模型的时候，特意还原了开关内部的档位定位弹片结构，旋转时弹片卡入对应档位的定位凹槽里，既能保证档位切换的清晰触感，也能在设备受振动的时候避免档位自行偏移，很多工业现场的设备会持续受设备自身振动或者周边设备的振动传导，如果开关没有足够的档位保持力，运行过程中出现档位漂移，会直接导致设备通讯地址错误、功能配置错乱，引发不必要的运维问题。外壳的侧壁做了加强筋结构，虽然整体尺寸很小，但侧壁的加强筋能提升外壳的抗挤压能力，在自动化插件焊接的过程中，吸嘴吸取本体贴装的时候不会出现外壳凹陷变形的问题，能适配SMT自动化贴装的工艺要求，不用手工插件焊接，适合批量生产的板卡加工。

安装边界上，这款开关贴板安装后，本体高出PCB板面的高度为12mm左右，旋钮部分的直径为10mm，布局的时候在旋钮周边预留3mm以上的操作空间就可以满足手动操作的需求，不会和周边的电容、接插件等元器件产生操作干涉。引脚的焊接耐温范围覆盖常规电子组装的温度曲线，不管是手工焊接还是波峰焊、回流焊工艺都能适配，触点部分采用镀金处理，长期使用也不会出现触点氧化导致的接触不良问题，在潮湿、多粉尘的工业现场环境下也能保证稳定的信号导通，不会因为触点氧化出现编码信号错误的问题。

很多结构工程师在选型这类小型开关的时候，容易忽略旋钮的操作力矩参数，这款开关的旋转力矩控制在比较适中的范围，既不会因为力矩太轻导致轻微触碰就移位，也不会因为力矩太重导致操作费劲，长期操作也不会出现手感疲劳。档位的定位精度控制在±0.5度以内，每个档位的触点通断同步性一致，转动到对应档位的时候所有编码触点能同时完成通断切换，不会出现中间态的乱码信号，避免主控芯片读取到错误的编码值导致设备功能异常。
