FRC3200小型竞技机器人结构设计

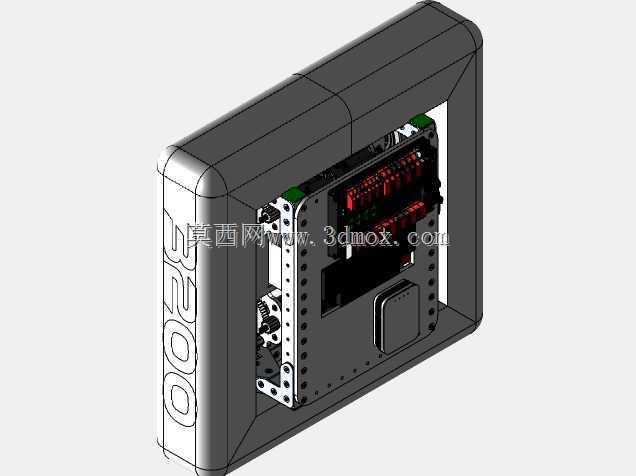

　　这款小型竞技机器人的结构设计完全围绕青少年机器人赛事的紧凑场地要求展开，整体采用外框承载式的一体化结构，外围的硬质框架既是整机的防护结构，也是内部所有功能组件的安装基准，框架边角做了圆弧过渡处理，避免赛事对抗过程中剐蹭场地设施或者碰撞造成结构应力集中开裂。从结构布局来看，内部采用分层安装的思路，将电控组件、动力模块、功能执行部件分别固定在不同高度的安装板上，安装板上预留了阵列式的标准安装孔位，既可以根据赛事任务需求快速调整部件位置，也能在部件损坏时实现快速拆装替换，适配赛事现场短时间检修调整的需求。

　　从实际应用场景出发，这类小型竞技机器人需要在有限的赛场空间内完成快速移动、任务执行、对抗防守等多个动作，因此结构设计上严格控制整机的外轮廓尺寸，确保能够通过赛场的各类通道限制，同时外框的竖向加强筋结构在不额外增加整机重量的前提下，大幅提升了框架的抗冲击能力，应对赛事中的常规碰撞不会出现框架变形的问题。内部走线全部沿着框架内侧的走线槽布置，避免运动过程中线缆被拉扯或者卷入运动部件，电控模块集中布置在框架上部的通风区域，保证长时间运行过程中的散热效率，避免高负载工况下电控元件过热宕机。

　　设计过程中优先考虑了装配的便捷性，所有安装孔位都做了适配标准紧固件的尺寸设计，不需要定制特殊连接件就能完成整机组装，安装板与外框之间采用定位销加紧固件的固定方式，既保证了装配精度，也能在需要拆解维护时快速拆分。动力组件的安装位预留了调节间隙，可以根据不同的场地地面材质调整轮组的压紧力，保证行走过程中的抓地力稳定，不会出现打滑丢步的问题。机身侧面预留的功能扩展接口，可以根据每一届赛事的不同任务要求，快速加装抓取、投射、抬升等不同的功能执行机构，不需要对主体框架做大规模修改，大幅提升了整机的复用性，能够适配多赛季的赛事规则调整。

　　从安装边界来看，整机所有突出部件都控制在外框的轮廓范围以内，没有外伸的易损结构，即使发生正面或者侧面碰撞，冲击力会首先被外框吸收，不会直接损伤内部的核心电控与动力部件。内部的电池模块采用抽拉式的安装结构，配合快接插头，能够在赛事间隙十几秒内完成电池更换，不需要拆解其他结构部件，适配赛事高密度的赛程安排。框架上的镂空设计一方面是为了降低整机自重，提升运动灵活性，另一方面也方便操作人员在不拆解整机的情况下观察内部部件的运行状态，快速排查卡滞、松动等常见故障。

　　在结构强度校核阶段，针对赛事中常见的正面碰撞、侧面挤压、落地冲击等工况都做了对应的结构加强，外框采用的薄壁加筋结构在同等重量下的抗变形能力远高于实心板材结构，安装板的厚度选择也经过了承重校核，即使加装满功能扩展部件，也不会出现安装板弯曲变形的问题。所有运动部件的安装位都设计了限位结构，避免执行机构运动超程造成部件损坏，同时预留了传感器的安装位置，可以根据需求加装测距、视觉识别等传感器组件，提升机器人的自主运行能力。
