管道用环形密封补偿构件结构设计

　　在长距离流体输送管网、工业工艺管路系统的布设作业中，管路受介质温度变化产生的热胀冷缩、设备运行传导的振动、地基不均匀沉降带来的位移偏移，都是极易造成管路焊缝开裂、法兰密封面泄漏、连接紧固件疲劳失效的核心诱因，这类环形补偿构件正是针对上述管路工况痛点开发的专用连接密封部件。从实际工程应用场景来看，这类构件常被布设在泵组出口与管路的对接段、长距离直埋管线的温度变形补偿段、不同标高管路的过渡连接段，以及存在小幅振动的工艺设备与固定管网的衔接位置，能够在不破坏管路整体密封性能的前提下，吸收管路轴向、径向以及小角度角向的位移量，避免应力集中在管路的硬连接位置造成结构损伤。

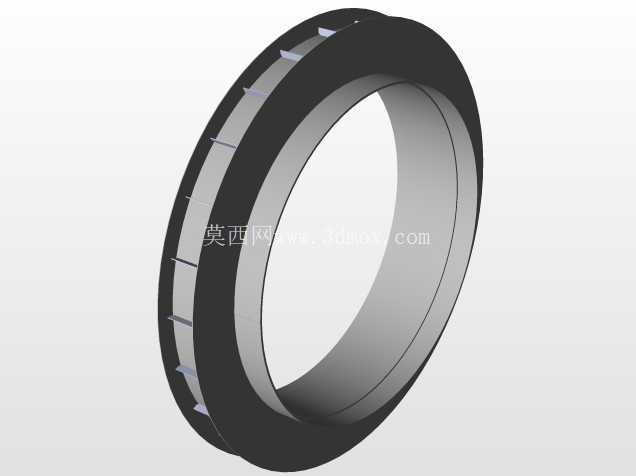

　　从功能特性层面分析，该构件采用双层环形嵌套结构设计，外层为刚性支撑环体，承担管路连接过程中的径向支撑载荷，保证构件在管路压力波动过程中不会出现径向失稳变形；内层为贴合密封面，安装后可与对接管路的端面形成紧密贴合，配合端面密封件实现介质无泄漏输送，环体周向均匀分布的定位凸台，可在安装过程中与对接法兰的定位槽精准卡合，避免构件在管路运行过程中出现周向转动错位，保证密封面的贴合压力始终处于均匀分布状态。

　　在设计思路的落地过程中，首先需要匹配对应管路的公称通径确定构件的核心内孔尺寸，保证内孔直径与管路通径完全一致，避免介质流经构件位置时出现通径缩颈造成的流阻增大、介质冲蚀磨损加剧问题；环体的轴向宽度需要根据预设的位移补偿量确定，既要保证足够的可变形空间来吸收管路的轴向位移，又要控制轴向尺寸避免占用过多管路安装空间，适配现有管路的安装间距要求；外层支撑环的壁厚需要根据管路的设计工作压力计算确定，保证环体在1.5倍额定工作压力下不会出现塑性变形，同时兼顾构件整体重量控制，降低安装过程中的吊装与对位难度。

　　关于安装边界的尺寸匹配，该构件的外径尺寸与对应规格的法兰密封面外径完全适配，安装时无需对现有法兰结构进行二次加工，可直接嵌入两片法兰的密封面之间，配合法兰螺栓的均匀预紧力实现固定，安装过程中需要保证环体与管路的同轴度偏差控制在允许范围内，避免偏装造成的局部密封压力不足，同时要注意周向定位凸台与法兰槽位的对齐，避免强行装配造成凸台断裂损伤。不同于大轴向位移量的波纹补偿器，这类环形补偿构件的补偿量偏向小位移、高频振动的吸收场景，更适合安装空间紧凑、位移量不大但振动持续存在的管路位置，比如车间内部的工艺循环水管路、压缩空气分支管路、中小型泵站的进出口连接段，在这些场景下该构件不需要额外的导向支架、固定墩等配套结构，安装流程更简便，后期维护过程中仅需在法兰检修时检查密封面的磨损情况即可，运维成本远低于结构复杂的大补偿量管路构件。在建模过程中，需要重点关注环体内外层的配合公差，定位凸台的尺寸公差需要与法兰槽位采用间隙配合，保证安装时可顺利对位，同时凸台的倒角设计需要避免锐边造成安装过程中的密封件划伤，密封面的平面度需要控制在合理公差范围内，保证预紧后整个环面的密封压力均匀，不会出现局部泄漏点。
