菱形十二面体几何结构三维建模练习作品

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1112901
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品
  • 菱形十二面体几何结构三维建模练习作品

菱形十二面体作为经典的阿基米德对偶多面体,在机械结构设计、空间构型验证、几何造型训练领域有着不可替代的应用价值,不少刚接触三维参数化建模的工程师,都会选择这类规整多面体作为基础练习载体,来夯实草图约束、特征生成、空间几何关系校验的核心能力。从实际工程应用场景来看,这类规整凸多面体结构常被用作模块化拼接单元的基础构型,在装配式工装夹具的定位模块、特种缓冲结构的填充芯体、声学扩散腔体的造型单元、3D打印轻量化点阵结构的单胞设计中都能看到它的衍生形态,其所有面均为全等菱形的几何特性,让拼接装配时的面贴合精度更容易控制,不存在异形面配合带来的公差累积问题。

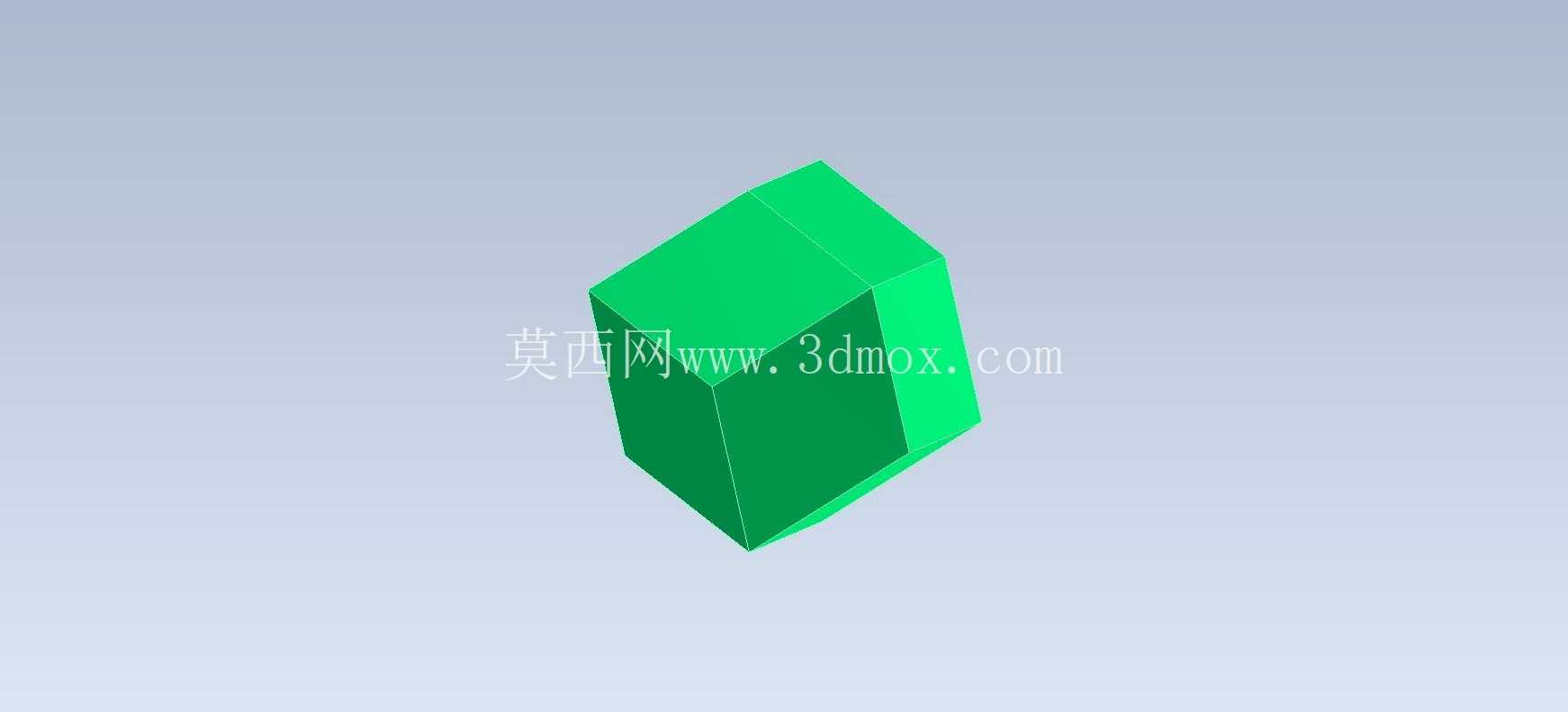

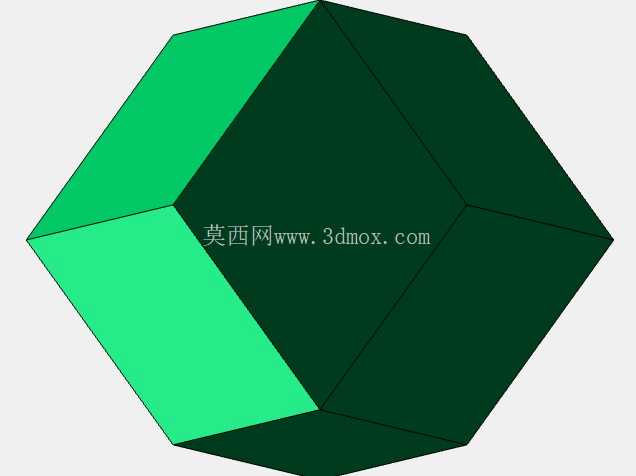

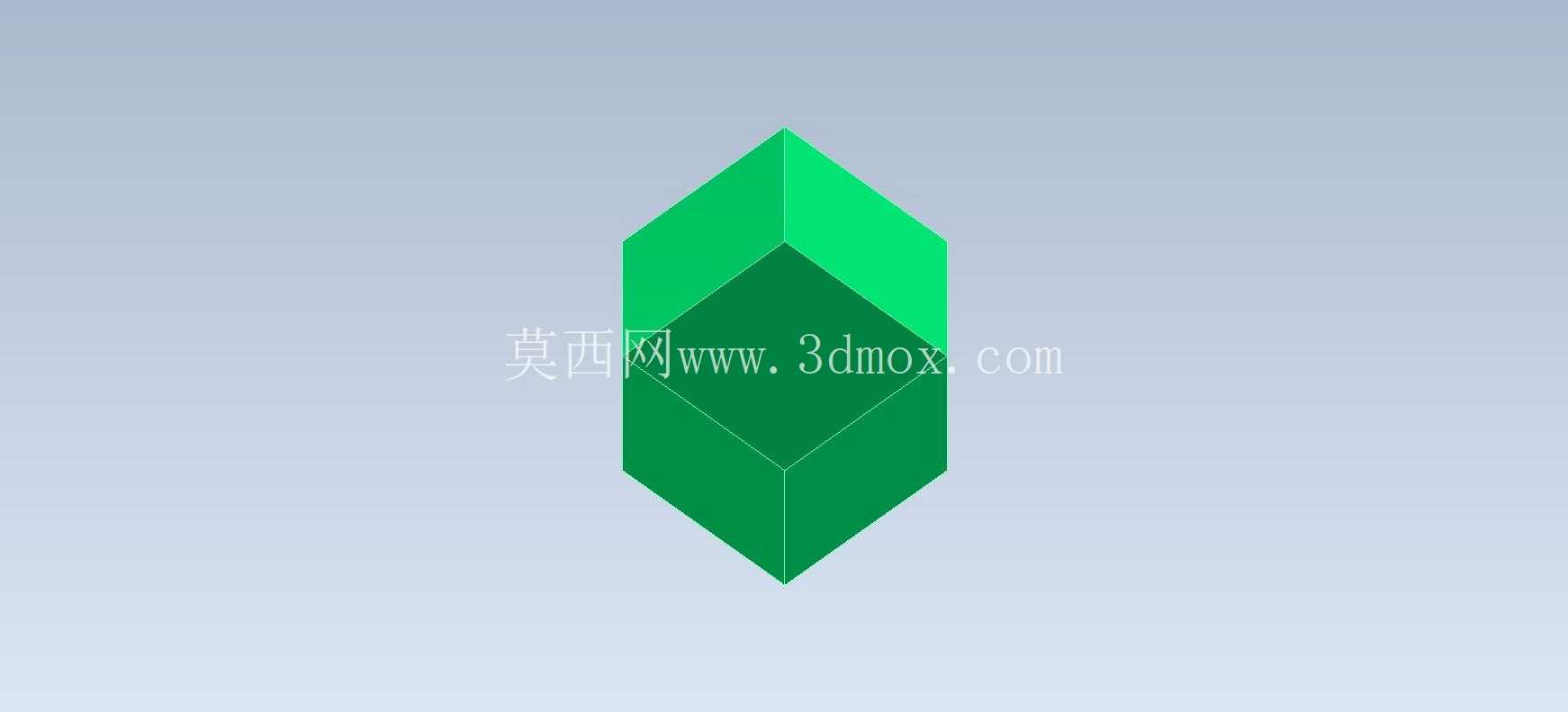

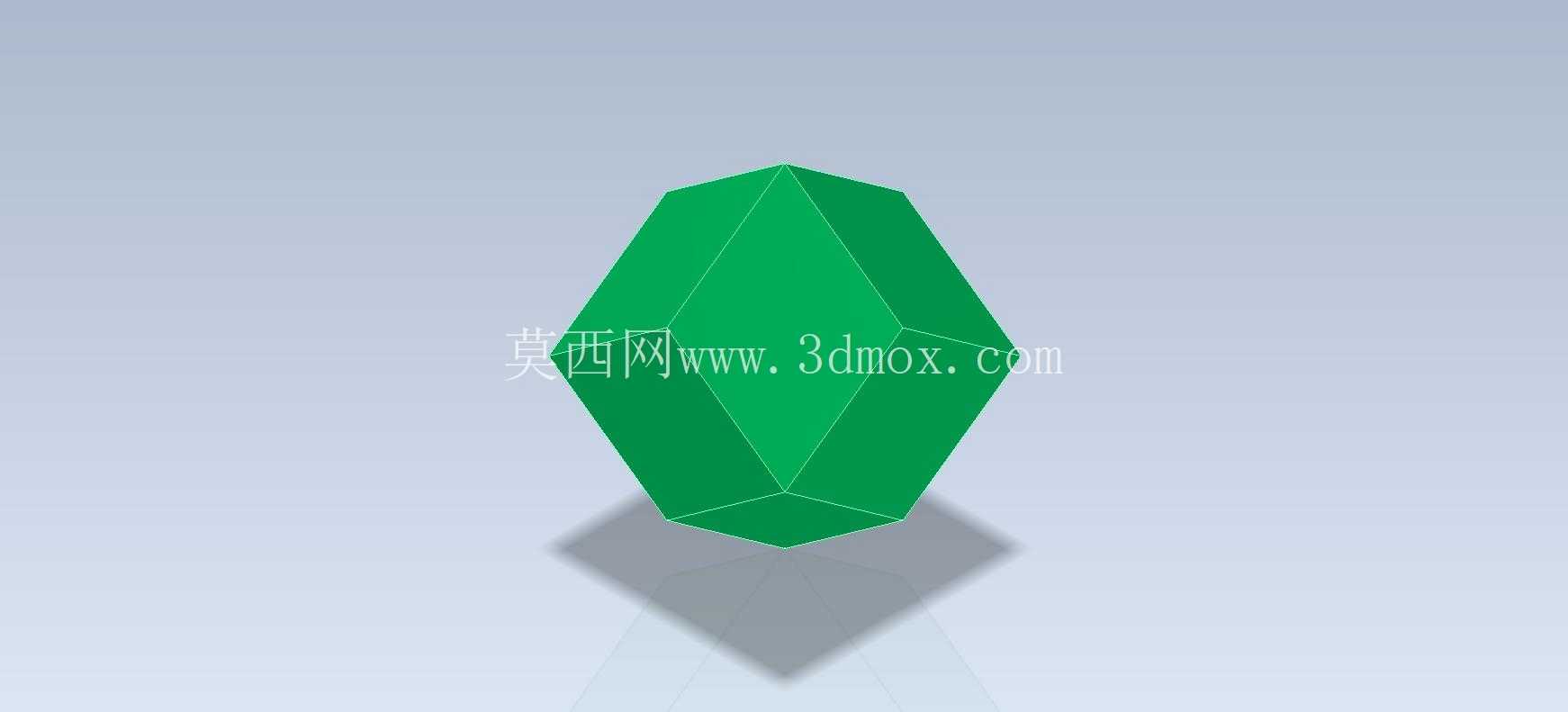

从结构功能特性来看,菱形十二面体具备极佳的空间填充能力,和立方体一样可以实现无间隙三维空间堆砌,这一特性让它在设计轻量化承载结构时优势明显,相邻单元的菱形面完全贴合,载荷传递路径均匀,不会出现局部应力集中的薄弱区域,对比正十二面体或者其他不规则多面体填充结构,菱形十二面体堆砌后的整体结构各向同性更好,承受多方向冲击载荷时的形变更均匀。在做建模设计时,首先要理清其几何构成逻辑:菱形十二面体共有12个全等菱形面、14个顶点、24条棱,其中菱形面的长短对角线比值固定为√2,这一几何参数是整个建模的核心约束,不管是采用草图旋转、特征阵列还是布尔运算的方式生成,都要先锁定这个比例关系,否则最终生成的多面体会出现面型偏差,无法满足空间堆砌的贴合要求。

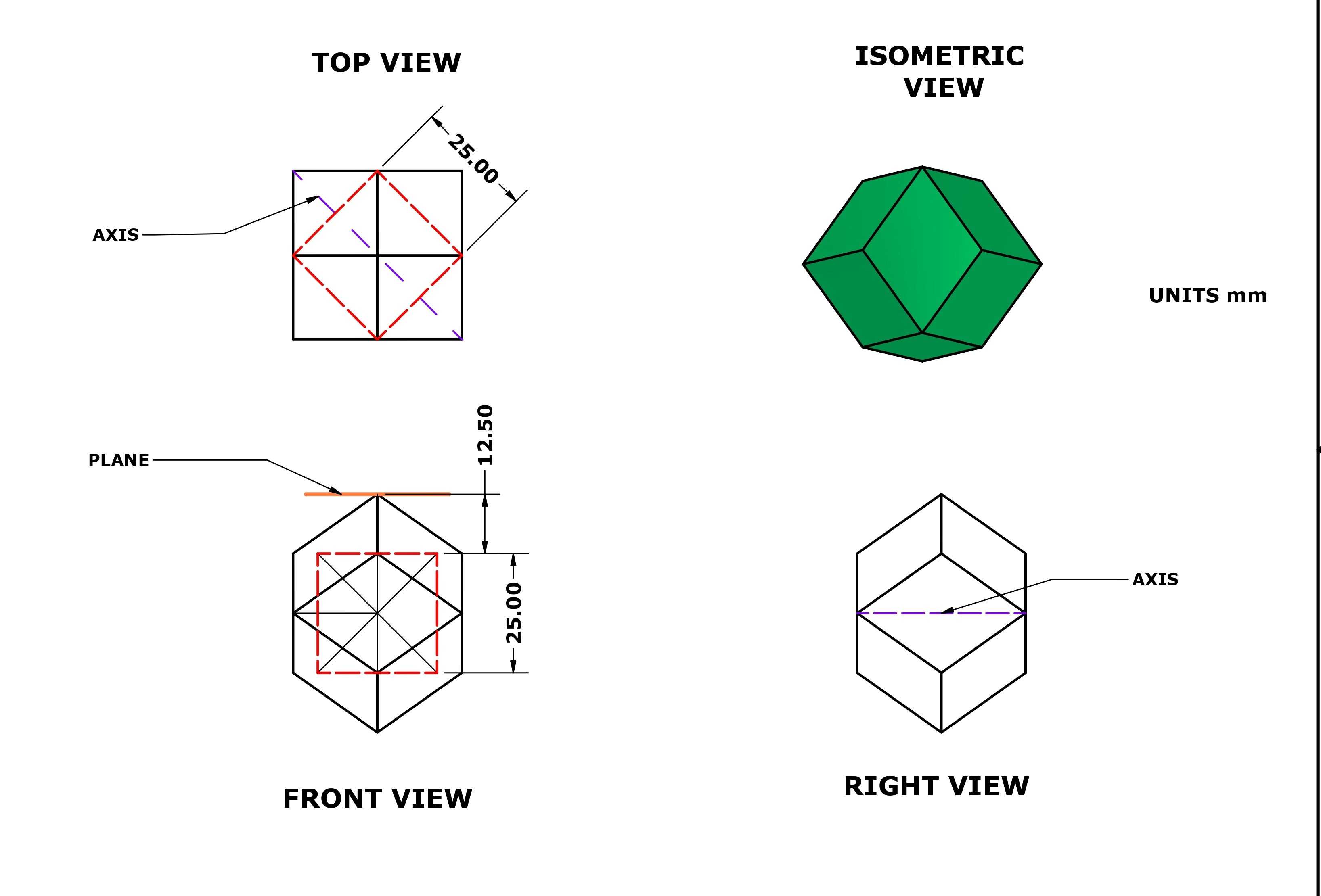

建模过程中需要注意几个关键的尺寸边界控制:首先是外接球直径的设定,这一尺寸直接决定了整个多面体的安装适配边界,如果是用作点阵结构单胞,外接球直径要和整体结构的网格划分尺寸匹配,避免单胞尺寸过大导致结构轻量化不足,或是尺寸过小带来的加工成型难度提升;其次是棱边的倒角处理边界,针对不同的加工工艺要做对应调整,如果是采用机加工方式制作实体样件,棱边倒角半径不能超过菱形面短边长度的十分之一,否则会破坏原有菱形面的贴合度,要是采用3D打印工艺制作,倒角尺寸可以适当放大,减少打印过程中的支撑残留,提升表面成型质量。

不少新手在做这类多面体建模时容易陷入误区,比如直接通过多个实体布尔求交的方式生成,虽然最终外形看起来一致,但特征树的逻辑非常混乱,后续要调整尺寸参数时需要修改多个关联特征,很容易出现特征报错的问题,更合理的设计思路是先基于空间几何坐标确定所有顶点的位置,通过空间放样的方式生成单个菱形面,再通过环形阵列加镜像的方式完成整体结构生成,整个特征树的逻辑清晰,后续修改外接球尺寸、菱形面比例参数时只需要调整初始草图的约束数值,就能快速完成整体模型的更新,符合参数化设计的核心逻辑。

在实际的工装设计应用中,基于菱形十二面体衍生的定位块结构,相比传统的方形定位块,接触受力面更多,装夹时的应力分布更均匀,不会出现方形块棱角处压伤工件表面的问题,在一些薄壁件的装夹工装中,这类多面体接触块的应用已经非常广泛。另外在流体管路的混流腔设计中,采用菱形十二面体堆砌的流道扰流结构,相比传统的挡板式扰流结构,流体经过时的阻力更小,扰流效果更均匀,不会出现局部涡流滞流的区域。建模时还要注意安装基准的设定,通常会选择其中一个菱形面作为安装基准面,在基准面中心预留定位销孔或者螺纹孔的安装位置,安装孔的中心要和多面体的形心重合,保证装配后整体结构的受力对称性,避免偏载带来的结构变形。
