带安装底座的多孔传动防护箱体结构

这类带一体式安装底座的多孔箱体，在小型传动单元、动力输出组件的防护场景中应用十分广泛，日常能在轻工生产线的动力接驳工位、小型输送设备的端部传动舱、台式加工设备的主轴防护区域见到这类结构的身影，它的核心作用是为内部的传动件、回转组件提供封闭的安装空间，隔绝外界粉尘、切削碎屑、飞溅液体对内部精密配合件的侵蚀，同时承担内部组件的定位支撑，保证传动副的同轴度、啮合间隙在长期运行中不会因为外部受力出现偏移。

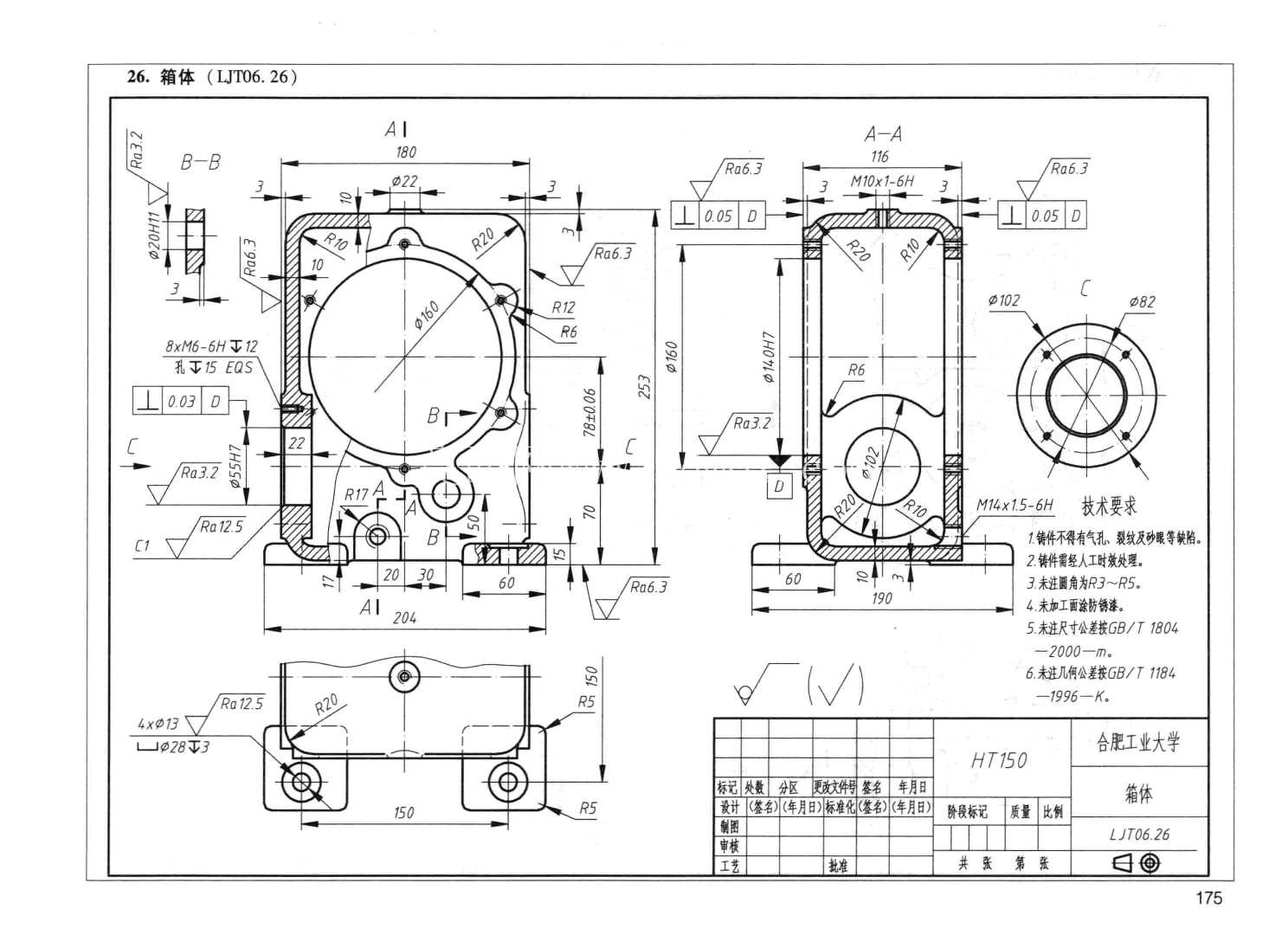

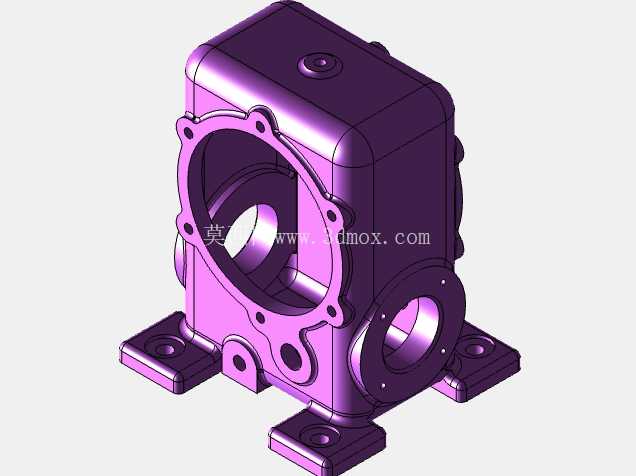

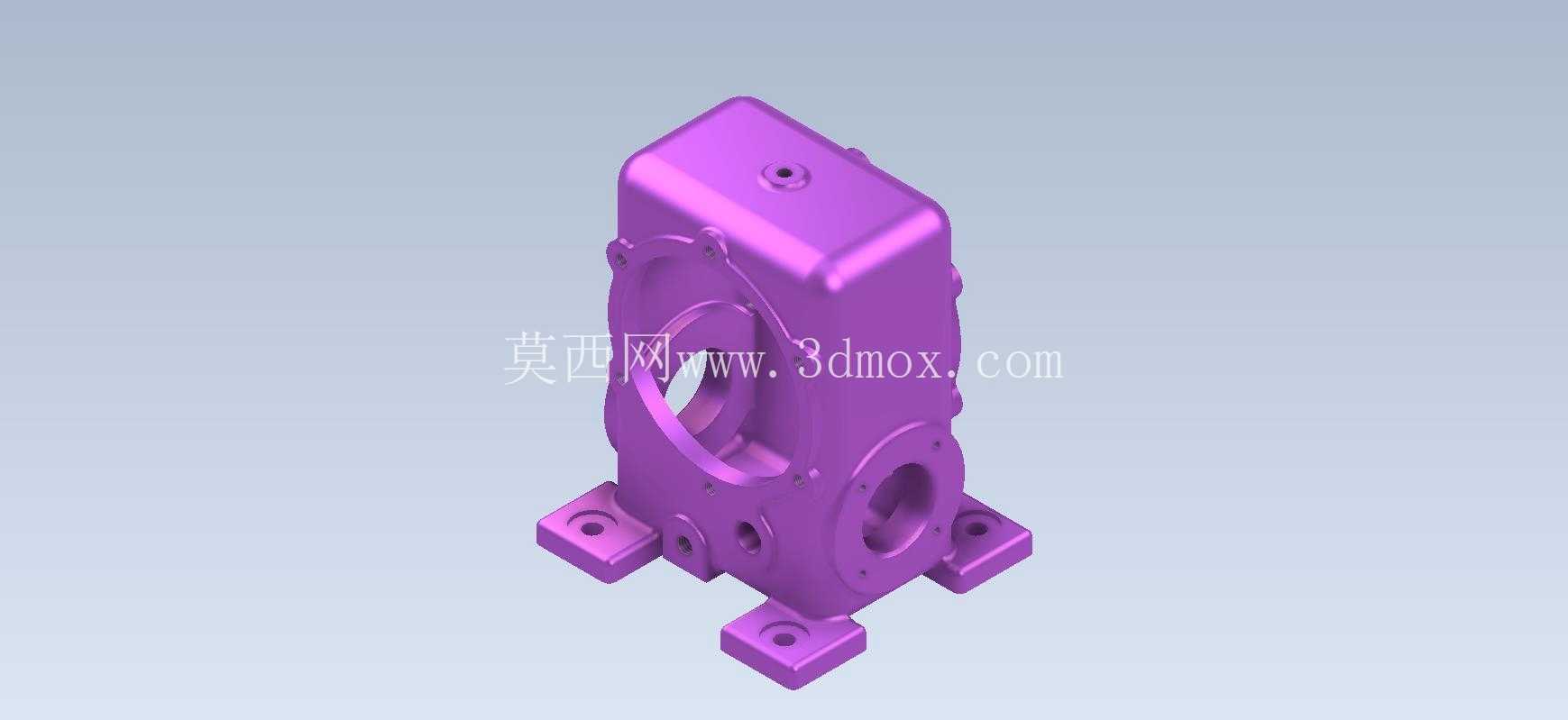

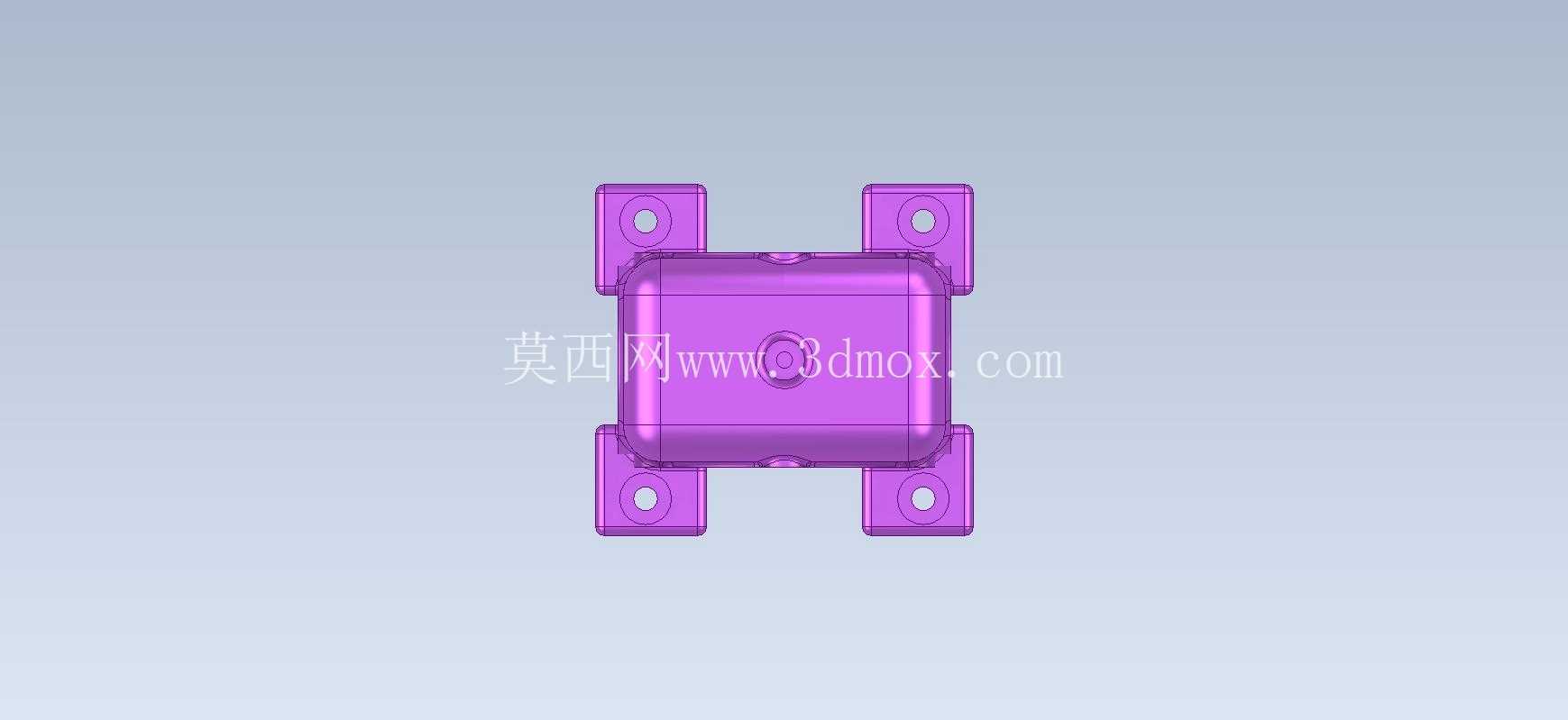

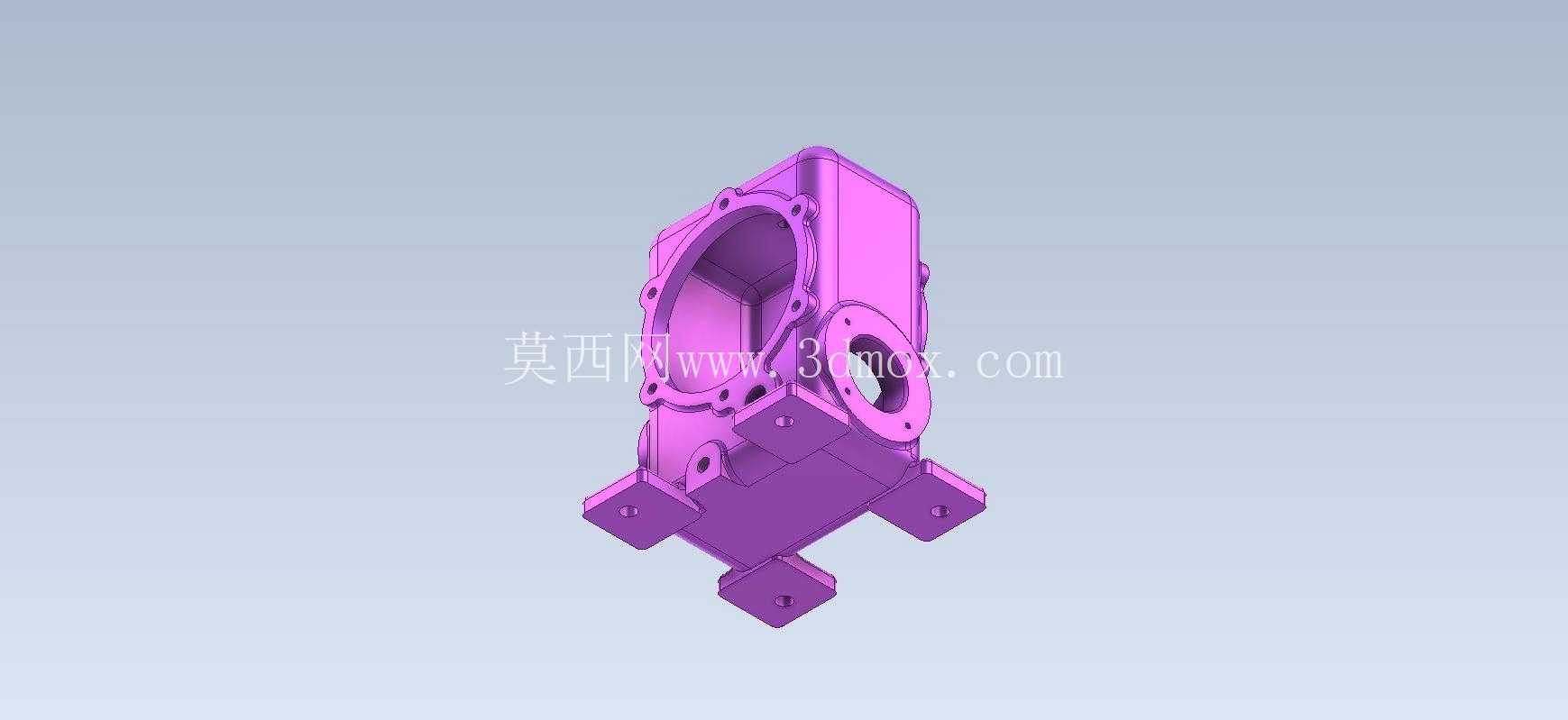

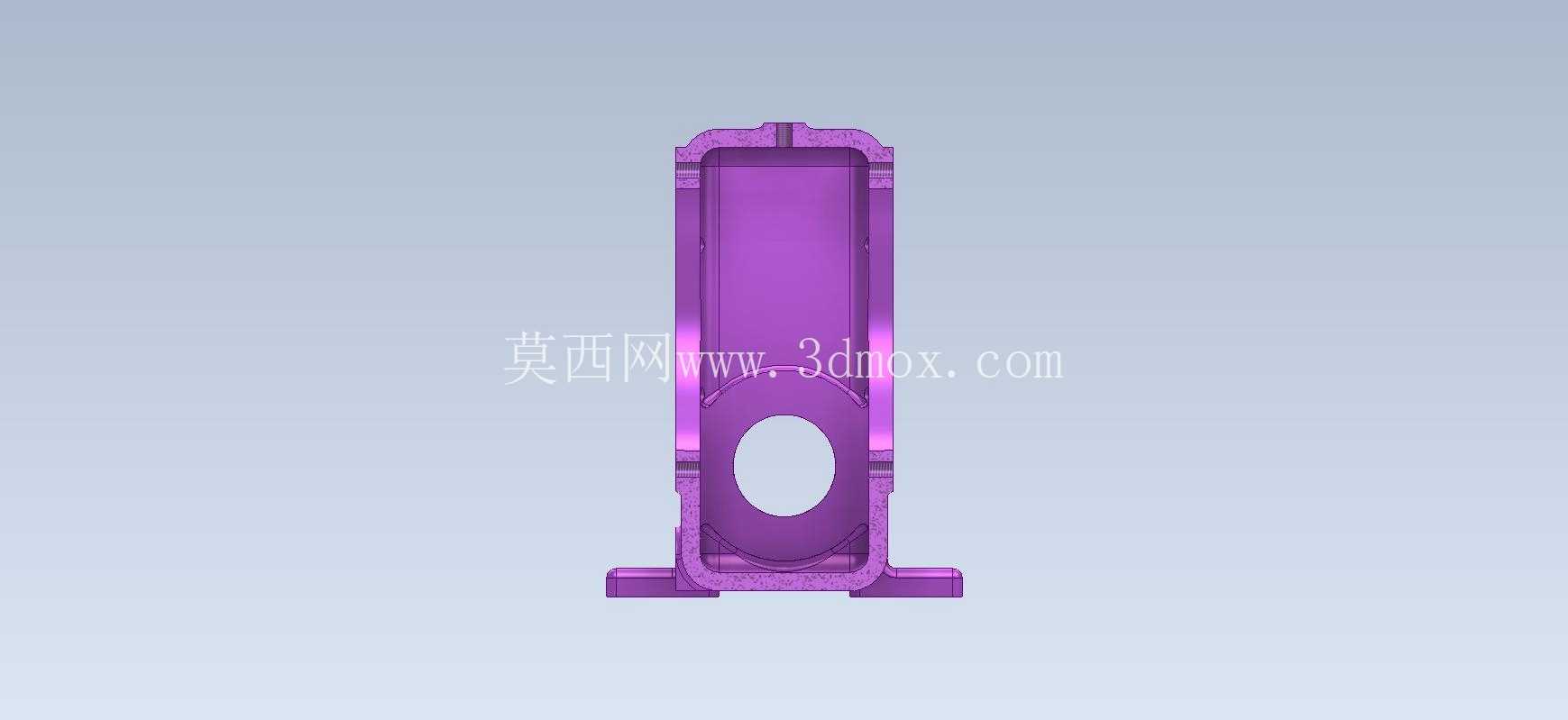

从结构设计逻辑来看，整个箱体采用一体化铸造成型的思路做三维建模，底部四个带安装孔的支脚并非均匀对称布置，而是对应内部轴承位、传动件的受力点做位置偏移，每个支脚的安装孔都做了沉头设计，安装时螺栓头部可以完全沉入支脚平面内，不会突出底面影响安装贴合度，支脚与箱体主体的衔接位置做了大圆角过渡，避免应力集中导致的安装受力开裂，这部分的尺寸边界需要严格匹配安装基面的螺孔位置，支脚底面的平面度要求控制在0.1mm以内，保证安装后箱体不会出现倾斜，影响内部轴系的运转精度。

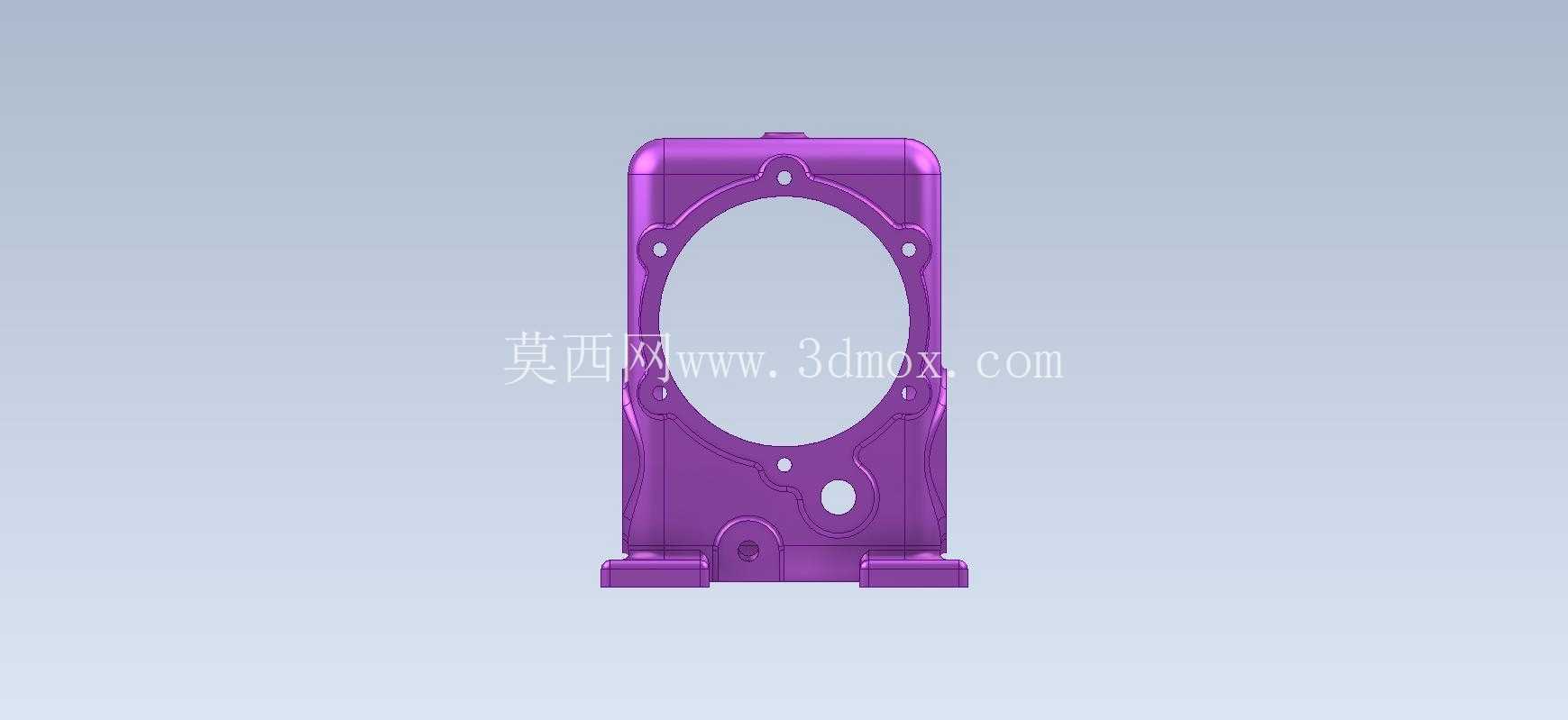

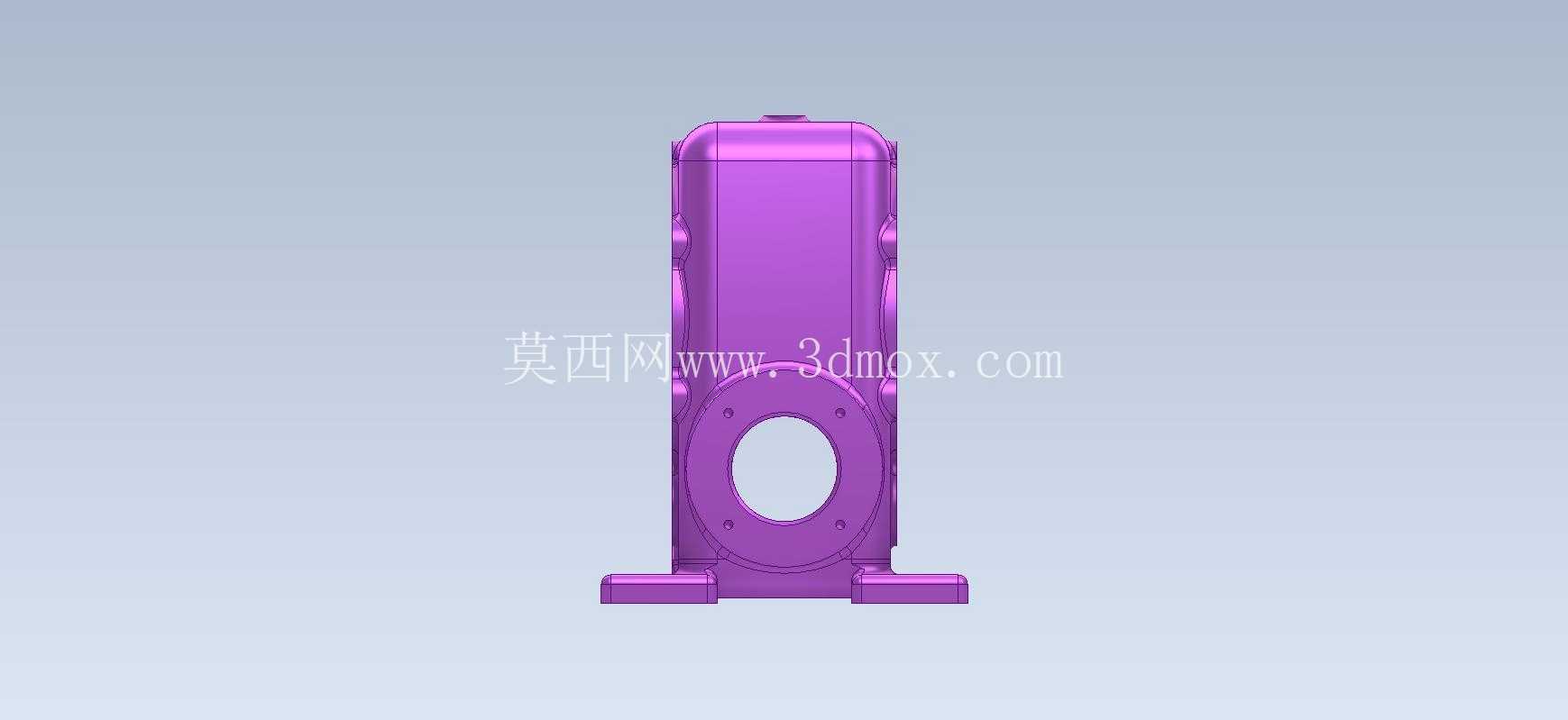

箱体主体的型面设计充分考虑了内部组件的排布空间，正面的大尺寸开孔是端盖安装位，用来装配轴承端盖、密封组件，开孔周围的一圈螺纹孔按照等节距圆周排布，保证端盖压紧时受力均匀，不会出现密封偏斜导致的漏油、进灰问题；侧面的两个不同直径开孔分别对应输入轴、输出轴的伸出位置，开孔的同轴度公差需要和箱体内部的轴承安装位保持一致，避免轴系装配后出现别劲、运转卡滞的问题；箱体顶部的小尺寸开孔是注油或者排气位，用来在维护时补充润滑脂，或是平衡箱体内部因为温度变化产生的气压差，避免密封件因为内外压差出现过早失效。

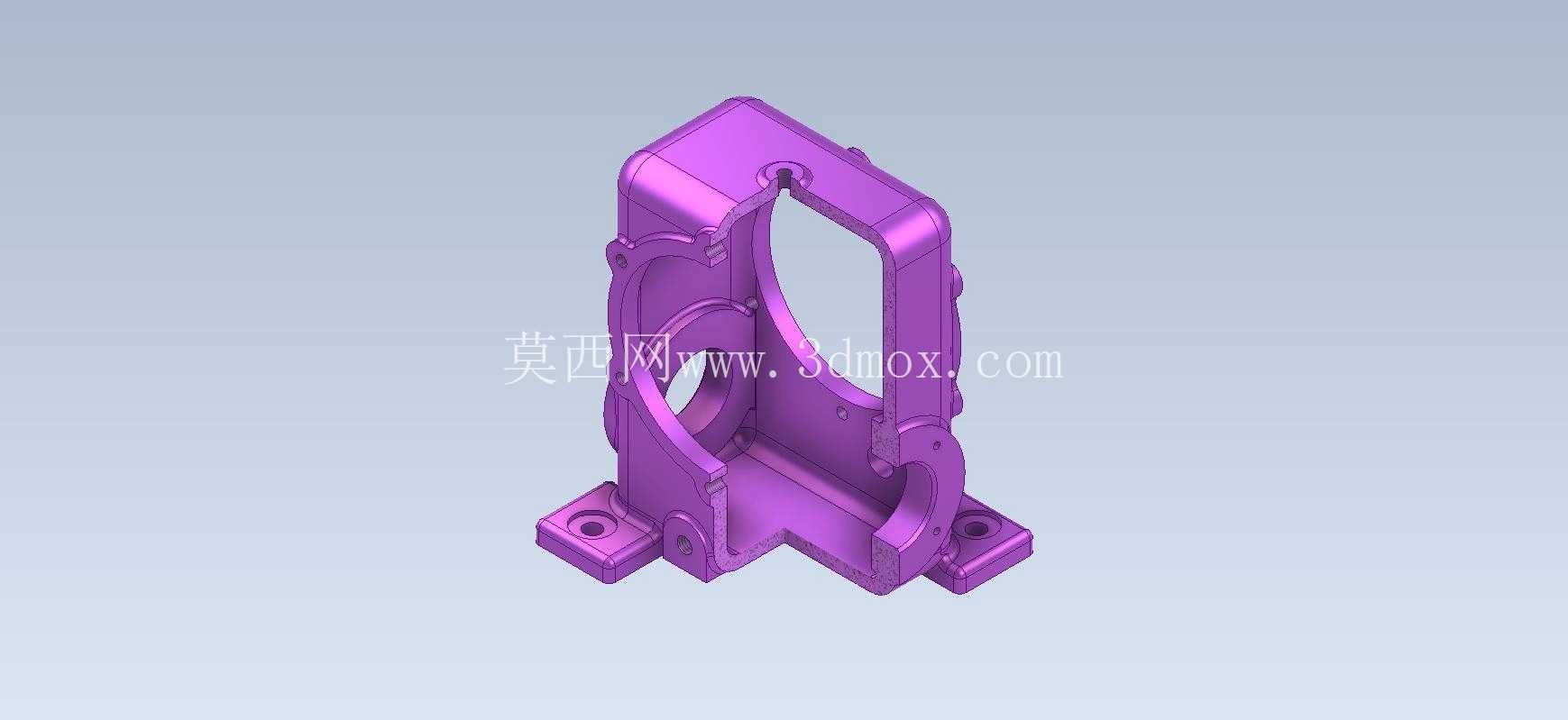

建模过程中需要重点关注壁厚的均匀性，整个箱体的壁厚保持在5mm左右，在开孔周围、支脚衔接位置适当做加厚处理，既可以避免铸造过程中出现缩孔、冷隔等缺陷，也能在控制整体重量的前提下保证结构刚度，不会因为内部传动件的运转振动出现箱体共振、产生额外噪音。箱体的外部棱边全部做了倒圆角处理，除了降低铸造时的应力集中，也能避免装配、维护过程中尖锐棱边划伤操作人员。

在实际选型适配时，需要先确认安装基面的螺孔中心距和箱体四个支脚的安装孔位完全匹配，同时要核对输入、输出轴的伸出长度、轴径和箱体侧面开孔的尺寸匹配度，保证轴件伸出后不会和开孔内壁发生摩擦，端盖安装位的止口尺寸需要和选用的标准端盖尺寸一致，减少后续非标加工的工作量。这类箱体的设计不需要追求过度的轻量化，而是要优先保证支撑刚度和密封性能，毕竟作为传动组件的防护壳体，一旦出现变形或者密封失效，会直接导致内部传动件的磨损加剧，大幅缩短整套传动单元的使用寿命。

从建模练习的角度来看，这类箱体结构涵盖了凸台、开孔、阵列、圆角过渡、薄壁抽壳等多个常用的三维建模特征，很适合用来练习特征建模的顺序逻辑，比如先做主体的基础块，再添加底部支脚结构，之后依次开出各个轴孔、安装孔，最后做圆角和细节特征，合理的建模顺序能保证后续修改尺寸时不会出现特征报错，也能方便后续根据实际安装需求调整孔位、壁厚等参数，快速适配不同的传动组件安装需求。
